scatterplot

Сгенерируйте график рассеивания

свернуть все на странице

Синтаксис

scatterplot(x)
scatterplot(x,n)
scatterplot(x,n,offset)
scatterplot(x,n,offset,plotstring)
scatterplot(x,n,offset,plotstring,scatfig)
scatfig = scatterplot(___)

Описание

пример

scatterplot(x) создает график рассеивания для x сигнала.

scatterplot(x,n) задает фактор децимации n. График функций каждый nзначение th x, запуск с его первого значения.

scatterplot(x,n,offset) задает значение смещения. Графики функций каждый nзначение th x, запуск с (offset + 1) значение th.

scatterplot(x,n,offset,plotstring) задает атрибуты графика для графика рассеивания.

scatterplot(x,n,offset,plotstring,scatfig) генерирует график рассеивания в существующем Figure объект, scatfig. Чтобы построить несколько сигналов на том же рисунке, используйте hold on.

scatfig = scatterplot(___) возвращает Figure объект графика рассеивания. Используйте scatfig запросить или изменить свойства фигуры после того, как это создается. Можно задать любую из комбинаций входных аргументов от предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Создайте 64-QAM сигнал, в котором используется каждая точка созвездия.

d = (0:63)';
s = qammod(d,64);

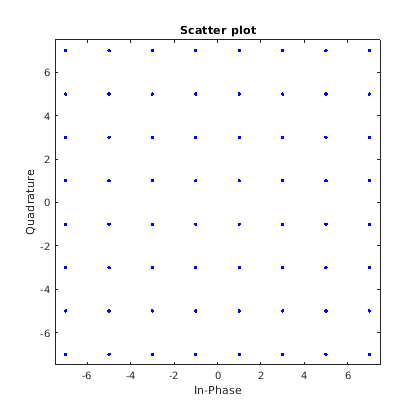

Отобразите график рассеивания созвездия.

scatterplot(s)

Входные параметры

свернуть все

Входной сигнал в виде вектора или матрицы.

Интерпретация x зависит от его формы и сложности.

  • Если x матрица 2D столбца с действительным знаком, функция интерпретирует первый столбец как синфазные компоненты и второй столбец как квадратурные компоненты.

  • Если x комплексный вектор, функция интерпретирует действительную часть как синфазные компоненты и мнимую часть как квадратурные компоненты.

  • Если x вектор с действительным знаком, функция интерпретирует его как действительный сигнал.

Типы данных: double | single
Поддержка комплексного числа: Да

Фактор децимации в виде положительного целого числа. Графики функций каждый nзначение th входного сигнала x, запуск с его первого значения.

Типы данных: double

Возместите значение в виде неотрицательного целого числа. Это значение смещения задает количество выборок в начале входа x то, что функция пропускает прежде, чем сгенерировать график рассеивания.

Типы данных: double

Постройте атрибуты в виде вектора символов или строкового скаляра, содержащего символы.

Этот аргумент устанавливает символ графического вывода, тип линии и цвет для графика рассеивания. Формат и значение символов эквивалентны в plot функция. Например, значение по умолчанию 'b.' производит синие точки.

Типы данных: char | string

Предназначайтесь для scatterplot в виде Figure объект для ранее сгенерированного scatterplot.

Выходные аргументы

свернуть все

Предназначайтесь для scatterplot, возвращенного как Figure объект. Чтобы изменить свойства этого объекта, смотрите Figure Properties.

Смотрите также

Функции

Объекты

Темы

Представлено до R2006a
