Введение

Сжатие изображения используется, чтобы уменьшать объем потребляемой памяти изображения. Один популярный и мощный метод сжатия используется форматом изображения JPEG, который использует добротность, чтобы задать объем сжатия. Сокращение качественного значения приводит к более высокому сжатию и меньшему объему потребляемой памяти, за счет визуального качества изображения.

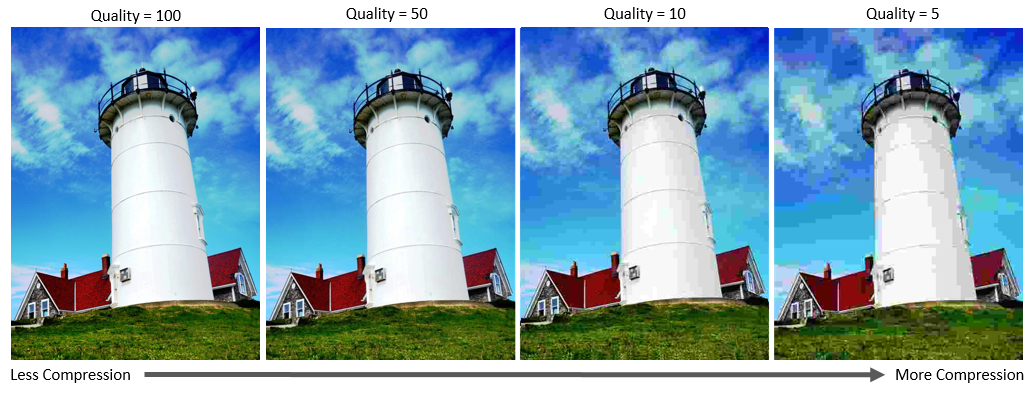

Сжатие JPEG с потерями, означая, что процесс сжатия заставляет изображение терять информацию. Для изображений JPEG эта информационная потеря появляется как блокирующиеся артефакты в изображении. Как показано на рисунке, больше сжатия приводит к большему количеству информационной потери и более сильных артефактов. Текстурированные области с высокочастотным содержимым, такие как трава и облака, выглядят расплывчатыми. Резкий край, такой как крыша дома и поручней на маяке, вызове выставки.

Разблокирование JPEG является процессом сокращения эффектов артефактов сжатия в изображениях JPEG. Несколько методов разблокирования JPEG существуют, включая более эффективные методы то глубокое обучение использования. Этот пример реализует один такой основанный на глубоком обучении метод, который пытается минимизировать эффект артефактов сжатия JPEG.

Сеть DnCNN

Этот пример использует встроенную глубокую сверточную нейронную сеть прямого распространения, названную DnCNN. Сеть была, в основном, спроектирована, чтобы удалить шум из изображений. Однако архитектура DnCNN может также быть обучена удалить артефакты сжатия JPEG или увеличить разрешение изображения.

Ссылочная бумага [1] использует остаточную стратегию обучения, подразумевая, что сеть DnCNN учится оценивать остаточное изображение. Остаточное изображение является различием между нетронутым изображением и искаженной копией изображения. Остаточное изображение содержит информацию об искажении изображения. В данном примере искажение появляется как артефакты блокирования JPEG.

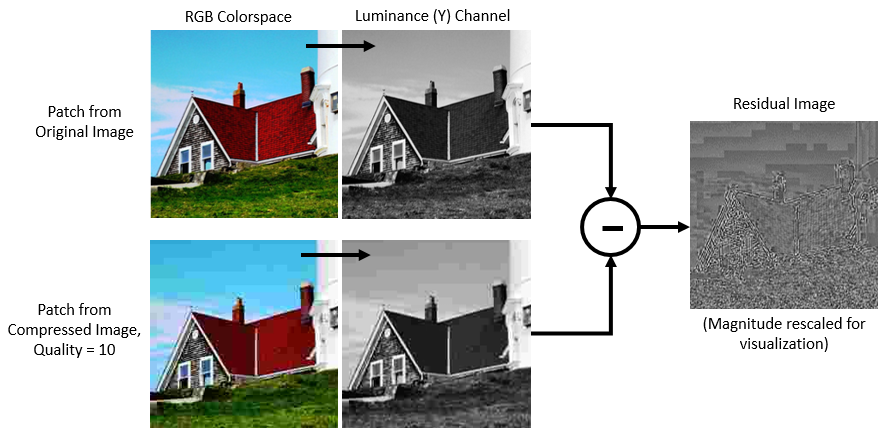

Сеть DnCNN обучена, чтобы обнаружить остаточное изображение от яркости цветного изображения. Канал яркости изображения, Y, представляет яркость каждого пикселя через линейную комбинацию красных, зеленых, и синих пиксельных значений. В отличие от этого два канала цветности изображения, Cb и Cr, являются различными линейными комбинациями красных, зеленых, и синих пиксельных значений, которые представляют информацию о цветовом различии. DnCNN обучен с помощью только канал яркости, потому что человеческое восприятие более чувствительно к изменениям в яркости, чем изменения в цвете.

Если ${\mathit{Y}}_{\mathrm{Original}}$ яркость нетронутого изображения и ${\mathit{Y}}_{\mathrm{Compressed}}$яркость изображения, содержащего артефакты сжатия JPEG, затем вход к сети DnCNN ${\mathit{Y}}_{\mathrm{Compressed}}$ и сеть учится предсказывать ${\mathit{Y}}_{\mathrm{Residual}}={\mathit{Y}}_{\mathrm{Compressed}}-{\mathit{Y}}_{\mathrm{Original}}$ от обучающих данных.

Если сеть DnCNN изучает, как оценить остаточное изображение, она может восстановить неискаженную версию сжатого изображения JPEG путем добавления остаточного изображения в сжатый канал яркости, затем преобразования изображения назад в цветовое пространство RGB.

Загрузите обучающие данные

Загрузите Сравнительный тест IAPR TC-12, который состоит из 20 000 все еще естественных изображений [2]. Набор данных включает фотографии людей, животных, города и т.д. Размер файла данных составляет ~1.8 Гбайт. Если вы не хотите загружать обучающий набор данных, должен был обучить сеть, то можно загрузить предварительно обученную сеть DnCNN путем ввода load('pretrainedJPEGDnCNN.mat') в командной строке. Затем перейдите непосредственно к разделу Perform JPEG Deblocking Using DnCNN Network в этом примере.

Используйте функцию помощника, downloadIAPRTC12Data, загружать данные. Эта функция присоединена к примеру как к вспомогательному файлу.

imagesDir = tempdir;
url = "http://www-i6.informatik.rwth-aachen.de/imageclef/resources/iaprtc12.tgz";
downloadIAPRTC12Data(url,imagesDir);

Этот пример обучит сеть с небольшим подмножеством TC IAPR 12 Исходных данных. Загрузите imageCLEF обучающие данные. Все изображения являются 32-битными цветными изображениями JPEG.

trainImagesDir = fullfile(imagesDir,'iaprtc12','images','00');
exts = {'.jpg','.bmp','.png'};
imdsPristine = imageDatastore(trainImagesDir,'FileExtensions',exts);

Перечислите количество учебных изображений.

numel(imdsPristine.Files)

ans = 251

Подготовьте обучающие данные

Чтобы создать обучающий набор данных, читайте в нетронутых изображениях и выпишите изображения в формате файла JPEG с различными уровнями сжатия.

Укажите, что качественные значения изображения JPEG раньше представляли артефакты сжатия изображения. Качественные значения должны быть в области значений [0, 100]. Маленькие качественные значения приводят к большему количеству сжатия и более сильных артефактов сжатия. Используйте более плотную выборку маленьких качественных значений, таким образом, обучающие данные имеют широкий диапазон артефактов сжатия.

JPEGQuality = [5:5:40 50 60 70 80];

Сжатые изображения хранятся на диске как файлы MAT в директории compressedImagesDir. Вычисленные остаточные изображения хранятся на диске как файлы MAT в директории residualImagesDir. Файлы MAT хранятся как тип данных double для большей точности при обучении сети.

compressedImagesDir = fullfile(imagesDir,'iaprtc12','JPEGDeblockingData','compressedImages');
residualImagesDir = fullfile(imagesDir,'iaprtc12','JPEGDeblockingData','residualImages');

Используйте функцию помощника createJPEGDeblockingTrainingSet предварительно обрабатывать обучающие данные. Эта функция присоединена к примеру как к вспомогательному файлу.

Для каждого нетронутого учебного изображения функция помощника пишет копию изображения с добротностью 100, чтобы использовать в качестве ссылочного изображения и копий изображения с каждой добротностью, чтобы использовать в качестве сетевых входных параметров. Функция вычисляет яркость (Y) канал ссылки и сжатых изображений в типе данных double для большей точности при вычислении остаточных изображений. Сжатые изображения хранятся на диске как.MAT файлы в директории compressedDirName. Вычисленные остаточные изображения хранятся на диске как.MAT файлы в директории residualDirName.

[compressedDirName,residualDirName] = createJPEGDeblockingTrainingSet(imdsPristine,JPEGQuality);

Создайте случайный Datastore экстракции закрашенной фигуры для обучения

Используйте случайный datastore экстракции закрашенной фигуры, чтобы накормить обучающими данными сеть. Этот datastore извлекает случайные соответствующие закрашенные фигуры из двух хранилищ данных изображений, которые содержат сетевые входные параметры и желали сетевых ответов.

В этом примере сетевые входные параметры являются сжатыми изображениями. Желаемые сетевые ответы являются остаточными изображениями. Создайте datastore изображений под названием imdsCompressed из набора сжатых файлов изображений. Создайте datastore изображений под названием imdsResidual из набора вычисленных остаточных файлов изображений. Оба хранилища данных требуют функции помощника, matRead, считать данные изображения из файлов изображений. Эта функция присоединена к примеру как к вспомогательному файлу.

imdsCompressed = imageDatastore(compressedDirName,'FileExtensions','.mat','ReadFcn',@matRead);
imdsResidual = imageDatastore(residualDirName,'FileExtensions','.mat','ReadFcn',@matRead);

Создайте imageDataAugmenter это задает параметры увеличения данных. Используйте увеличение данных во время обучения варьироваться обучающие данные, который эффективно увеличивает сумму доступных обучающих данных. Здесь, увеличение задает случайное вращение 90 градусами и случайные отражения в направлении X.

augmenter = imageDataAugmenter( ...
    'RandRotation',@()randi([0,1],1)*90, ...
    'RandXReflection',true);

Создайте randomPatchExtractionDatastore (Image Processing Toolbox) от двух хранилищ данных изображений. Задайте размер закрашенной фигуры 50 50 пикселей. Каждое изображение генерирует 128 случайных закрашенных фигур размера 50 50 пиксели. Задайте мини-пакетный размер 128.

patchSize = 50;
patchesPerImage = 128;
dsTrain = randomPatchExtractionDatastore(imdsCompressed,imdsResidual,patchSize, ...
    'PatchesPerImage',patchesPerImage, ...
    'DataAugmentation',augmenter);
dsTrain.MiniBatchSize = patchesPerImage;

Случайный datastore экстракции закрашенной фигуры dsTrain обеспечивает мини-пакеты данных к сети в итерации эпохи. Предварительно просмотрите результат чтения от datastore.

inputBatch = preview(dsTrain);
disp(inputBatch)

      InputImage      ResponseImage
    ______________    ______________

    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}
    {50×50 double}    {50×50 double}

Настройте Слои DnCNN

Создайте слои встроенной сети DnCNN при помощи dnCNNLayers (Image Processing Toolbox) функция. По умолчанию сетевая глубина (количество слоев свертки) равняется 20.

layers = dnCNNLayers

layers =
  1x59 Layer array with layers:

     1   'InputLayer'             Image Input           50x50x1 images
     2   'Conv1'                  Convolution           64 3x3x1 convolutions with stride [1  1] and padding [1  1  1  1]
     3   'ReLU1'                  ReLU                  ReLU
     4   'Conv2'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
     5   'BNorm2'                 Batch Normalization   Batch normalization with 64 channels
     6   'ReLU2'                  ReLU                  ReLU
     7   'Conv3'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
     8   'BNorm3'                 Batch Normalization   Batch normalization with 64 channels
     9   'ReLU3'                  ReLU                  ReLU
    10   'Conv4'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    11   'BNorm4'                 Batch Normalization   Batch normalization with 64 channels
    12   'ReLU4'                  ReLU                  ReLU
    13   'Conv5'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    14   'BNorm5'                 Batch Normalization   Batch normalization with 64 channels
    15   'ReLU5'                  ReLU                  ReLU
    16   'Conv6'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    17   'BNorm6'                 Batch Normalization   Batch normalization with 64 channels
    18   'ReLU6'                  ReLU                  ReLU
    19   'Conv7'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    20   'BNorm7'                 Batch Normalization   Batch normalization with 64 channels
    21   'ReLU7'                  ReLU                  ReLU
    22   'Conv8'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    23   'BNorm8'                 Batch Normalization   Batch normalization with 64 channels
    24   'ReLU8'                  ReLU                  ReLU
    25   'Conv9'                  Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    26   'BNorm9'                 Batch Normalization   Batch normalization with 64 channels
    27   'ReLU9'                  ReLU                  ReLU
    28   'Conv10'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    29   'BNorm10'                Batch Normalization   Batch normalization with 64 channels
    30   'ReLU10'                 ReLU                  ReLU
    31   'Conv11'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    32   'BNorm11'                Batch Normalization   Batch normalization with 64 channels
    33   'ReLU11'                 ReLU                  ReLU
    34   'Conv12'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    35   'BNorm12'                Batch Normalization   Batch normalization with 64 channels
    36   'ReLU12'                 ReLU                  ReLU
    37   'Conv13'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    38   'BNorm13'                Batch Normalization   Batch normalization with 64 channels
    39   'ReLU13'                 ReLU                  ReLU
    40   'Conv14'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    41   'BNorm14'                Batch Normalization   Batch normalization with 64 channels
    42   'ReLU14'                 ReLU                  ReLU
    43   'Conv15'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    44   'BNorm15'                Batch Normalization   Batch normalization with 64 channels
    45   'ReLU15'                 ReLU                  ReLU
    46   'Conv16'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    47   'BNorm16'                Batch Normalization   Batch normalization with 64 channels
    48   'ReLU16'                 ReLU                  ReLU
    49   'Conv17'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    50   'BNorm17'                Batch Normalization   Batch normalization with 64 channels
    51   'ReLU17'                 ReLU                  ReLU
    52   'Conv18'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    53   'BNorm18'                Batch Normalization   Batch normalization with 64 channels
    54   'ReLU18'                 ReLU                  ReLU
    55   'Conv19'                 Convolution           64 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    56   'BNorm19'                Batch Normalization   Batch normalization with 64 channels
    57   'ReLU19'                 ReLU                  ReLU
    58   'Conv20'                 Convolution           1 3x3x64 convolutions with stride [1  1] and padding [1  1  1  1]
    59   'FinalRegressionLayer'   Regression Output     mean-squared-error

Выберите Training Options

Обучите сеть с помощью стохастического градиентного спуска с импульсом (SGDM) оптимизация. Задайте установки гиперпараметров для SGDM при помощи trainingOptions функция.

Обучение глубокой сети длительно. Ускорьте обучение путем определения высокой скорости обучения. Однако это может заставить градиенты сети взрываться или расти неудержимо, предотвратив сеть от обучения успешно. Чтобы сохранить градиенты в значимой области значений, включите усечение градиента установкой 'GradientThreshold' к 0.005, и задайте 'GradientThresholdMethod' использовать абсолютное значение градиентов.

maxEpochs = 30;
initLearningRate = 0.1;
l2reg = 0.0001;
batchSize = 64;

options = trainingOptions('sgdm', ...
    'Momentum',0.9, ...
    'InitialLearnRate',initLearningRate, ...
    'LearnRateSchedule','piecewise', ...
    'GradientThresholdMethod','absolute-value', ...
    'GradientThreshold',0.005, ...
    'L2Regularization',l2reg, ...
    'MiniBatchSize',batchSize, ...
    'MaxEpochs',maxEpochs, ...
    'Plots','training-progress', ...
    'Verbose',false);

Обучите сеть

После конфигурирования опций обучения и случайного datastore экстракции закрашенной фигуры, обучите сеть DnCNN с помощью trainNetwork функция. Чтобы обучить сеть, установите doTraining параметр в следующем коде к true. CUDA-способный графический процессор NVIDIA™ с вычисляет возможность 3.0, или выше настоятельно рекомендован для обучения.

Если вы сохраняете doTraining параметр в следующем коде как false, затем пример возвращает предварительно обученную сеть DnCNN.

Примечание: Обучение занимает приблизительно 40 часов на Титане NVIDIA™ X и может взять еще дольше в зависимости от вашего оборудования графического процессора.

% Training runs when doTraining is true
doTraining = false;
if doTraining
    modelDateTime = datestr(now,'dd-mmm-yyyy-HH-MM-SS');
    [net,info] = trainNetwork(dsTrain,layers,options);
    save(['trainedJPEGDnCNN-' modelDateTime '-Epoch-' num2str(maxEpochs) '.mat'],'net','options');
else
    load('pretrainedJPEGDnCNN.mat');
end

Можно теперь использовать сеть DnCNN, чтобы удалить артефакты сжатия JPEG из новых изображений.

Выполните разблокирование JPEG Используя сеть DnCNN

Чтобы выполнить использование разблокирования JPEG DnCNN, выполните остающиеся шаги этого примера. Остаток от примера показывает как:

Создайте демонстрационные изображения с блокирующимися артефактами

Создайте демонстрационные изображения, чтобы оценить результат разблокирования изображения JPEG с помощью сети DnCNN. Набор тестовых данных, testImages, содержит 21 неискаженное изображение, поставленное в Image Processing Toolbox™. Загрузите изображения в imageDatastore.

exts = {'.jpg','.png'};
fileNames = {'sherlock.jpg','car2.jpg','fabric.png','greens.jpg','hands1.jpg','kobi.png',...
    'lighthouse.png','micromarket.jpg','office_4.jpg','onion.png','pears.png','yellowlily.jpg',...
    'indiancorn.jpg','flamingos.jpg','sevilla.jpg','llama.jpg','parkavenue.jpg',...
    'peacock.jpg','car1.jpg','strawberries.jpg','wagon.jpg'};
filePath = [fullfile(matlabroot,'toolbox','images','imdata') filesep];
filePathNames = strcat(filePath,fileNames);
testImages = imageDatastore(filePathNames,'FileExtensions',exts);

Отобразите изображения тестирования как монтаж.

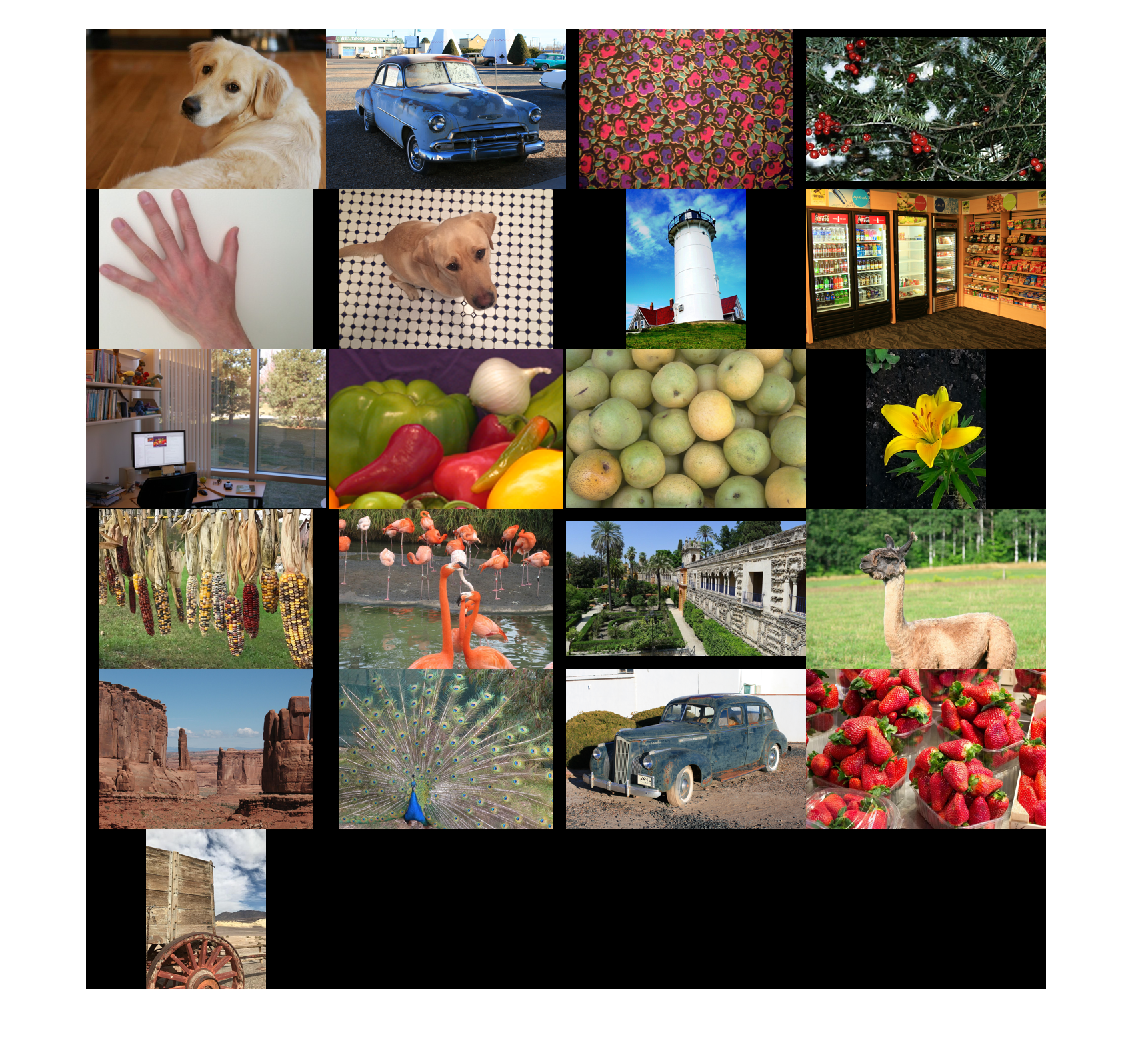

montage(testImages)

Выберите одно из изображений, чтобы использовать в качестве ссылочного изображения для разблокирования JPEG. Можно опционально использовать собственное несжатое изображение в качестве ссылочного изображения.

indx = 7; % Index of image to read from the test image datastore
Ireference = readimage(testImages,indx);

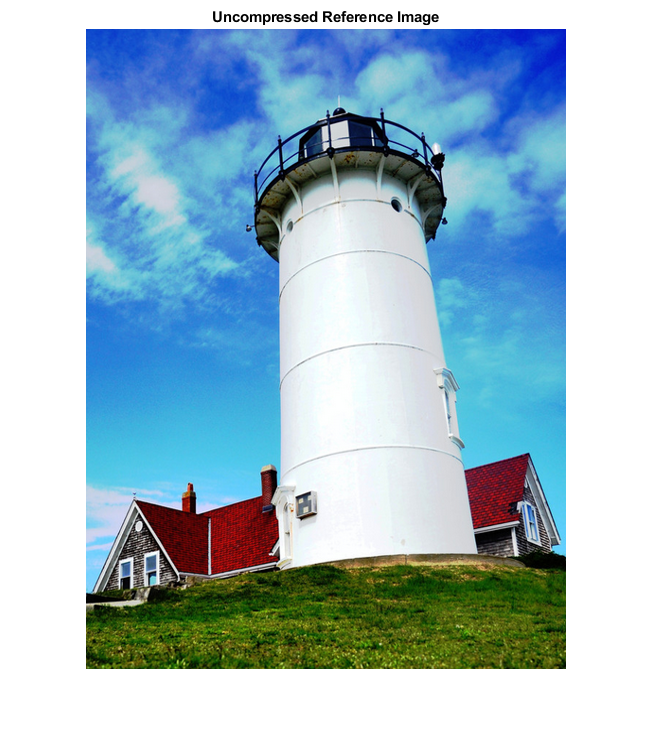

imshow(Ireference)
title('Uncompressed Reference Image')

Создайте три сжатых тестовых изображения с JPEG Quality значения 10, 20, и 50.

imwrite(Ireference,fullfile(tempdir,'testQuality10.jpg'),'Quality',10);
imwrite(Ireference,fullfile(tempdir,'testQuality20.jpg'),'Quality',20);
imwrite(Ireference,fullfile(tempdir,'testQuality50.jpg'),'Quality',50);

Предварительно обработайте сжатые изображения

Считайте сжатые версии изображения в рабочую область.

I10 = imread(fullfile(tempdir,'testQuality10.jpg'));
I20 = imread(fullfile(tempdir,'testQuality20.jpg'));
I50 = imread(fullfile(tempdir,'testQuality50.jpg'));

Отобразите сжатые изображения как монтаж.

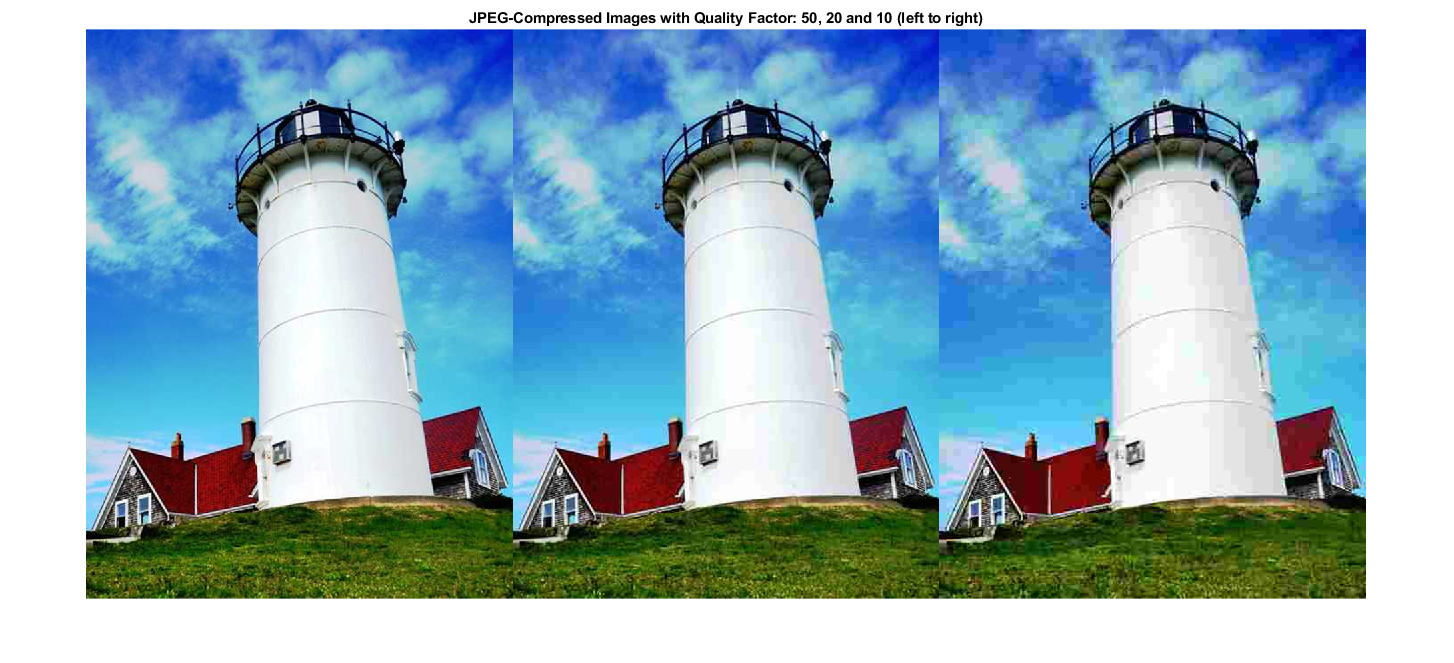

montage({I50,I20,I10},'Size',[1 3])
title('JPEG-Compressed Images with Quality Factor: 50, 20 and 10 (left to right)')

Вспомните, что DnCNN обучен с помощью только канал яркости изображения, потому что человеческое восприятие более чувствительно к изменениям в яркости, чем изменения в цвете. Преобразуйте сжатые до JPEG изображения от цветового пространства RGB до цветового пространства YCbCr с помощью rgb2ycbcr (Image Processing Toolbox) функция.

I10ycbcr = rgb2ycbcr(I10);
I20ycbcr = rgb2ycbcr(I20);
I50ycbcr = rgb2ycbcr(I50);

Примените сеть DnCNN

Для того, чтобы выполнить прямую передачу сети, используйте denoiseImage (Image Processing Toolbox) функция. Эта функция использует точно те же методы обучения и процедуры тестирования для шумоподавления изображение. Можно думать об артефактах сжатия JPEG как о типе шума изображения.

I10y_predicted = denoiseImage(I10ycbcr(:,:,1),net);
I20y_predicted = denoiseImage(I20ycbcr(:,:,1),net);
I50y_predicted = denoiseImage(I50ycbcr(:,:,1),net);

Каналам цветности не нужна обработка. Конкатенация разблокированной яркости образовывает канал с исходными каналами цветности, чтобы получить разблокированное изображение в цветовом пространстве YCbCr.

I10ycbcr_predicted = cat(3,I10y_predicted,I10ycbcr(:,:,2:3));
I20ycbcr_predicted = cat(3,I20y_predicted,I20ycbcr(:,:,2:3));
I50ycbcr_predicted = cat(3,I50y_predicted,I50ycbcr(:,:,2:3));

Преобразуйте разблокированное изображение YCbCr в цветовое пространство RGB при помощи ycbcr2rgb (Image Processing Toolbox) функция.

I10_predicted = ycbcr2rgb(I10ycbcr_predicted);
I20_predicted = ycbcr2rgb(I20ycbcr_predicted);
I50_predicted = ycbcr2rgb(I50ycbcr_predicted);

Отобразите разблокированные изображения как монтаж.

montage({I50_predicted,I20_predicted,I10_predicted},'Size',[1 3])
title('Deblocked Images with Quality Factor 50, 20 and 10 (Left to Right)')

Чтобы получить лучшее визуальное понимание улучшений, исследуйте меньшую область в каждом изображении. Задайте видимую область (ROI) с помощью векторного roi в формате [x y высота ширины]. Элементы задают x-и y-координату левого верхнего угла, и ширину и высоту ROI.

roi = [30 440 100 80];

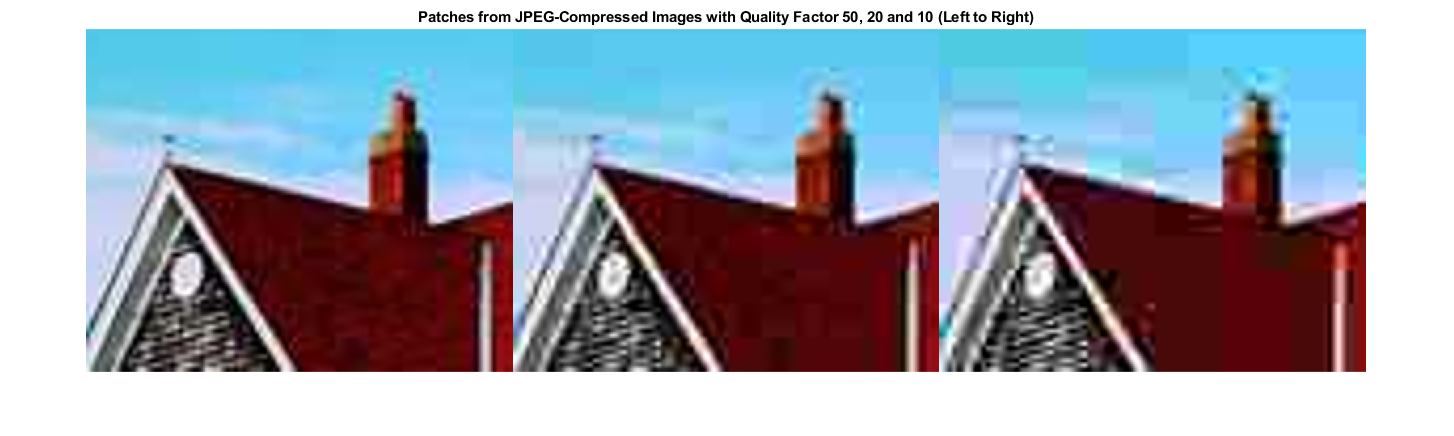

Обрежьте сжатые изображения к этому ROI и отобразите результат как монтаж.

i10 = imcrop(I10,roi);
i20 = imcrop(I20,roi);
i50 = imcrop(I50,roi);
montage({i50 i20 i10},'Size',[1 3])
title('Patches from JPEG-Compressed Images with Quality Factor 50, 20 and 10 (Left to Right)')

Обрежьте разблокированные изображения к этому ROI и отобразите результат как монтаж.

i10predicted = imcrop(I10_predicted,roi);
i20predicted = imcrop(I20_predicted,roi);
i50predicted = imcrop(I50_predicted,roi);
montage({i50predicted,i20predicted,i10predicted},'Size',[1 3])
title('Patches from Deblocked Images with Quality Factor 50, 20 and 10 (Left to Right)')

Количественное сравнение

Определите количество качества разблокированных изображений через четыре метрики. Можно использовать displayJPEGResults функция помощника, чтобы вычислить эти метрики для сжатых и разблокированных изображений в добротностях 10, 20, и 50. Эта функция присоединена к примеру как к вспомогательному файлу.

displayJPEGResults(Ireference,I10,I20,I50,I10_predicted,I20_predicted,I50_predicted)

------------------------------------------
SSIM Comparison
===============
I10: 0.90624    I10_predicted: 0.91286
I20: 0.94904    I20_predicted: 0.95444
I50: 0.97238    I50_predicted: 0.97482
------------------------------------------
PSNR Comparison
===============
I10: 26.6046    I10_predicted: 27.0793
I20: 28.8015    I20_predicted: 29.3378
I50: 31.4512    I50_predicted: 31.8584
------------------------------------------
NIQE Comparison
===============
I10: 7.2194    I10_predicted: 3.9478
I20: 4.5158    I20_predicted: 3.0685
I50: 2.8874    I50_predicted: 2.4106
NOTE: Smaller NIQE score signifies better perceptual quality
------------------------------------------
BRISQUE Comparison
==================
I10: 52.372    I10_predicted: 38.9271
I20: 45.3772    I20_predicted: 30.8991
I50: 27.7093    I50_predicted: 24.3845
NOTE: Smaller BRISQUE score signifies better perceptual quality

Ссылки

[1] Чжан, K., В. Цзо, И. Чен, Д. Мэн и Л. Чжан, "Вне гауссова Denoiser: невязка, узнающая о глубоком CNN для шумоподавления изображений". IEEE® Transactions на обработке изображений. Февраль 2017.

[2] Grubinger, M. P. Ущелье, Х. Мюллер и Т. Дезелэерс. "Сравнительный тест IAPR TC-12: Новый Ресурс Оценки для Визуальных Информационных систем". Продолжения ресурсов OntoImage 2006 Языка Для Извлечения Изображений На основе содержимого. Генуя, Италия. Издание 5, май 2006, p. 10.
