Создание фильтра и анализ

КИХ, БИХ, частотные преобразования

Можно проектировать и анализировать разнообразие цифрового КИХ и БИХ-фильтров с помощью функций DSP System Toolbox™ и приложений. Некоторые из этих фильтров включают усовершенствованные фильтры, такие как фильтры Найквиста, полуленточные фильтры, усовершенствованные фильтры equiripple и квазилинейные фильтры фазы IIR.

Методы проектирования вычисляют коэффициенты фильтра на основе технических требований. Аналитические методы помогают вам подтвердить технические требования спроектированного фильтра. Аналитические методы включают графический вывод частотной характеристики фильтра, нахождение групповой задержки фильтра или определения, если фильтр устойчив.

Создание фильтра и анализ являются дополнительными и итеративными. После того, как вы проектируете фильтр, аналитические инструменты помогают вам определить, выполняет ли фильтр необходимым техническим требованиям. Тулбокс предоставляет проект и аналитическые приложения такой как filterBuilder и fvtool. Изучить, как использовать filterBuilder, смотрите Процесс проектирования Filter Builder.

Вы можете также фильтры преобразований от одной формы до другой формы с помощью функций такой как firlp2hp, iirlp2bs, iirlp2bpc. Чтобы узнать больше о преобразованиях частоты, смотрите Цифровые Преобразования Частоты.

Подсвеченные темы

Рекомендуемые примеры

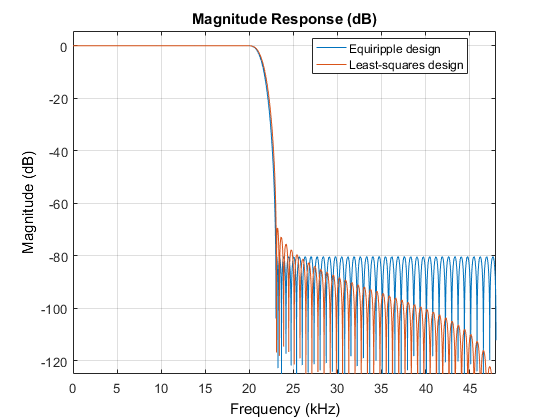

Designing Low Pass FIR Filters

Разработка низких КИХ-фильтров передачи

Спроектируйте КИХ-фильтры lowpass. Многие концепции, представленные здесь, могут быть расширены к другим ответам, таким как highpass, полоса пропускания, и т.д.

Открыть скрипт

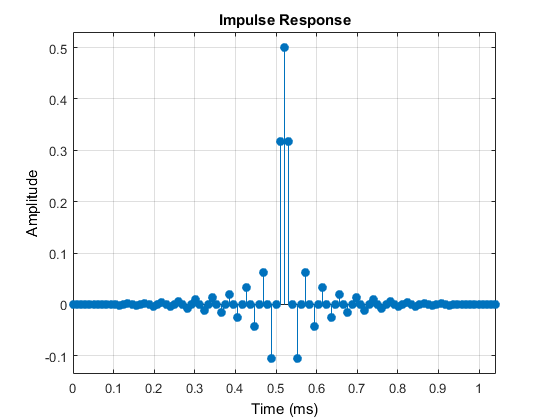

FIR Halfband Filter Design

КИХ-проект полуленточного фильтра

Спроектируйте КИХ-полуленточные фильтры. Полуленточные фильтры широко используются в многоскоростных приложениях обработки сигналов при интерполяции/десятикратном уменьшении на коэффициент два. Фильтры полуполосы реализуются эффективно в многофазной форме, потому что приблизительно половина ее коэффициентов равна нулю.

Открыть скрипт

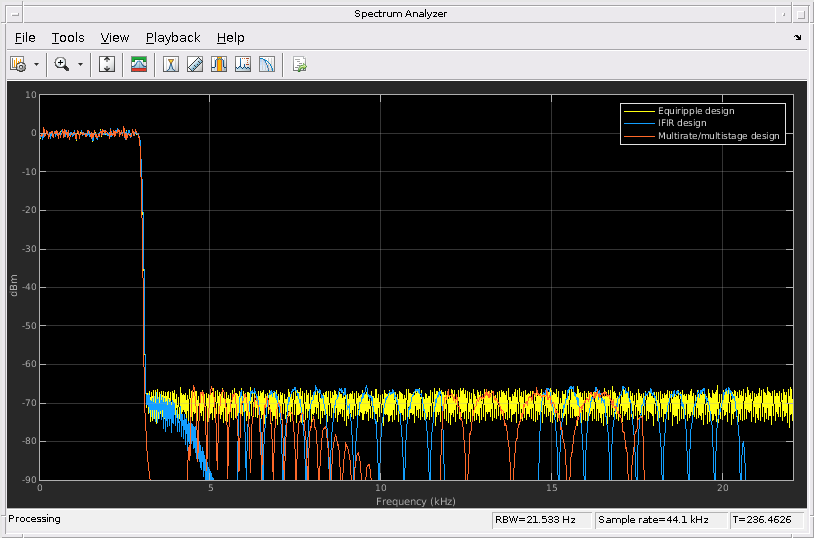

Efficient Narrow Transition-Band FIR Filter Design

Эффективное узкое КИХ-создание фильтра полосы перехода

Спроектируйте эффективные КИХ-фильтры с очень узкими полосами перехода, использующими многоступенчатые методы. Методы могут быть расширены к проекту многоскоростных фильтров. См. Многоступенчатый Проект Decimators/Interpolators для примера этого.

Открыть скрипт
Complex Bandpass Filter Design

Комплексный проект полосового фильтра

Спроектируйте комплексные полосовые фильтры. Комплексные полосовые фильтры используются во многих приложениях от подвыборки IF, цифровой вниз конвертеры к остаточным схемам модуляции боковой полосы широковещательной передачи аналогового и цифрового телевидения. Один простой способ спроектировать комплексный полосовой фильтр состоит в том, чтобы запуститься с lowpass, моделируют и применяют комплексное преобразование частоты сдвига. В этом примере мы рассматриваем несколько случаев прототипов lowpass с одноступенчатых односкоростных КИХ-фильтров на многоступенчатые многоскоростные КИХ-фильтры к БИХ-фильтрам.

Открыть скрипт
Multistage Design Of Decimators/Interpolators

Многоступенчатый Проект Decimators/Interpolators

Спроектируйте многоступенчатый decimators и интерполяторы. Эффективное Узкое КИХ-Создание фильтра Полосы Перехода примера показывает, как применить IFIR и подходы MULTISTAGE к односкоростным проектам фильтров lowpass. Методы могут быть расширены к проекту многоступенчатого decimators и/или интерполяторов. IFIR приближаются к результатам в 2-этапном decimator/interpolator. Для подхода MULTISTAGE количество этапов можно или автоматически оптимизировать или вручную управлять.

Открыть скрипт
