dsp.SpectrumAnalyzer

Отобразите спектр частоты сигналов временной области

Описание

Спектр Система Анализатора object™ отображает спектр частоты сигналов временной области. Этот осциллограф поддерживает вход переменного размера, который позволяет размеру входного кадра изменяться. Формат кадра является первой размерностью входного вектора. Количество входных каналов должно остаться постоянным.

Отобразить спектры сигналов в Спектре Анализатор:

Создайте dsp.SpectrumAnalyzer объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?.

Создание

Синтаксис

scope = dsp.SpectrumAnalyzer

scope = dsp.SpectrumAnalyzer(ports)

scope = dsp.SpectrumAnalyzer(Name,Value)

Описание

scope = dsp.SpectrumAnalyzer создает Спектр Системный объект Анализатора. Это отображения объекта спектр частоты действительных - и плавание с комплексным знаком - и сигналов фиксированной точки.

scope = dsp.SpectrumAnalyzer(ports) создает объект Spectrum Analyzer и устанавливает свойство NumInputPorts на значение ports.

scope = dsp.SpectrumAnalyzer(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Часто используемый

`NumInputPorts` — Количество входных портов
1 (значение по умолчанию) | целое число между [1, 96]

Количество входных портов в виде положительного целого числа. Каждый сигнал, проникающий через отдельный вход, становится отдельным каналом в осциллографе. Необходимо вызвать осциллограф с тем же количеством входных параметров как значение этого свойства.

`InputDomain` — Область входного сигнала
`"Time"` (значение по умолчанию) | `"Frequency"`

Область входного сигнала вы хотите визуализировать. Если вы визуализируете сигналы временной области, сигнал преобразовывается к спектру частоты на основе алгоритма, заданного параметром Метода.

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор Input Domain.

Типы данных: char | string

`SpectrumType` — Тип спектра, чтобы показать
`"Power"` (значение по умолчанию) | `"Power density"` | `"RMS"`

Задайте тип спектра, чтобы отобразиться.

"Power" — Спектр мощности

"Power density" — Степень спектральная плотность. Степень спектральная плотность является величиной, в квадрате из спектра, нормированного к пропускной способности 1 герц.

"RMS" — Среднеквадратичное значение. Среднеквадратичное значение показывает квадратный корень из среднего квадратичного. Эта опция полезна при просмотре частоты напряжения или текущих сигналов.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор Type.

Типы данных: char | string

`ViewType` — Тип средства просмотра
`"Spectrum"` (значение по умолчанию) | `"Spectrogram"` | `"Spectrum and spectrogram"`

Задайте тип спектра как один из "Spectrum", "Spectrogram", или "Spectrum and spectrogram".

"Spectrum" — показывает спектр мощности.
"Spectrogram" — показывает содержимое частоты в зависимости от времени. Каждая линия спектрограммы является одной периодограммой. Время прокручивает от нижней части до верхней части отображения. Новое обновление спектрограммы в нижней части отображения.
"Spectrum and Spectrogram" — показывает двойное представление спектра и спектрограммы.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор View.

Типы данных: char | string

`SampleRate` — Частота дискретизации входа
10000 (значение по умолчанию) | конечный скаляр

Задайте частоту дискретизации, в герц, входных сигналов в виде конечного числа.

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор Sample rate (Hz).

`Method` — Метод оценки спектра
`"Welch"` (значение по умолчанию) | `"Filter Bank"`

Задайте метод оценки спектра как Welch или Filter bank.

Зависимость

Чтобы включить это свойство, установите InputDomain на "Time".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор Method.

Типы данных: char | string

`PlotAsTwoSidedSpectrum` — Двухсторонний флаг спектра
`true` (значение по умолчанию) | `false`

true — Вычислите и постройте двухсторонние спектральные оценки. Когда входной сигнал с комплексным знаком, необходимо установить это свойство на true.
false — Вычислите и постройте односторонние спектральные оценки. Если вы устанавливаете это свойство на false, затем входной сигнал должен быть с действительным знаком.
Когда этим свойством является false, Спектр Анализатор использует сворачивание степени. y - значения оси являются дважды амплитудой, которой они были бы то, если бы это свойство было установлено в true, кроме в 0 и частота Найквиста. Односторонняя степень спектральная плотность (PSD) содержит общую степень сигнала в интервале частоты от DC до половины уровня Найквиста. Для получения дополнительной информации смотрите pwelch.

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options выберите Two-sided spectrum.

Типы данных: логический

`FrequencyScale` — Шкала частоты
`"Linear"` (значение по умолчанию) | `"Log"`

"Log" — отображает частоты на x - ось на логарифмическом масштабе. Использовать "Log" установка, необходимо также установить PlotAsTwoSidedSpectrum свойство к false.
"Linear" — отображает частоты на x - ось в линейной шкале. Использовать "Linear" установка, необходимо также установить PlotAsTwoSidedSpectrum свойство к true.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Scale.

Типы данных: char | string

Усовершенствованный

`FrequencySpan` — Режим промежутка частоты
`"Full"` (значение по умолчанию) | `"Span and center frequency"` | `"Start and stop frequencies"`

"Full" - Спектр Анализатор вычисляет и строит спектр на целом интервале частоты Найквиста.
"Span and center frequency" - Спектр Анализатор вычисляет и строит спектр на интервале, заданном свойствами Span и CenterFrequency.
"Start and stop frequencies" - Спектр Анализатор вычисляет и строит спектр на интервале, заданном свойствами StartFrequency и StopFrequency.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options выберите Full frequency span for "Full". В противном случае снимите флажок Full frequency span и выберите между Span или FStart.

Типы данных: char | string

`Span` — Промежуток частоты, чтобы вычислить спектр
`10e3` (значение по умолчанию) | действительная положительная скалярная величина

Задайте промежуток частоты в герц, по которому Спектр Анализатор вычисляет и строит спектр. Полный промежуток, заданный этим свойством и свойством CenterFrequency, должен находиться в пределах интервала частоты Найквиста.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите FrequencySpan на "Span and center frequency".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options снимите флажок Full frequency span и установите Span.

`StartFrequency` — Запустите частоту, чтобы вычислить спектр
`-5e3` (значение по умолчанию) | действительный скаляр

Запустите интервала частоты, на котором спектр вычислен, задан в герц как действительный скаляр. Полный промежуток, который задан этим свойством и StopFrequency, должен находиться в пределах интервала частоты Найквиста.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите FrequencySpan на "Start and stop frequencies".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options очистите Full frequency span и измените Span к FStart. Установите FStart (Hz).

`StopFrequency` — Остановите частоту, чтобы вычислить спектр
`5e3` (значение по умолчанию) | действительный скаляр

Конец интервала частоты, на котором вычисляется спектр, задал в герц как действительный скаляр. Полный промежуток, который задан этим свойством и свойством StartFrequency, должен находиться в пределах интервала частоты Найквиста.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите FrequencySpan на "Start and stop frequencies".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options очистите Full frequency span и измените Span к FStart. Установите FStop (Hz).

`CenterFrequency` — Центр промежутка частоты
0 (значение по умолчанию) | действительный скаляр

Задайте в герц центральную частоту промежутка, по которому Спектр Анализатор вычисляет и строит спектр. Полный промежуток частоты, заданный Промежутком и этим свойством, должен находиться в пределах интервала частоты Найквиста.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите FrequencySpan на "Span and center frequency".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В Main очистите Full frequency span и установите CF (Hz).

`FrequencyResolutionMethod` — Метод разрешения частоты
`"RBW"` (значение по умолчанию) | `"WindowLength"` | `"NumFrequencyBands"`

Задайте метод разрешения частоты Спектра Анализатор.

"RBW" - свойства RBWSource и RBW управляют разрешением частоты (в Гц) анализатора. Длина БПФ является длиной окна, которая следует из достижения заданного значения RBW или 1024, какой бы ни больше.
"WindowLength" - применяется только, когда свойство Method установлено в "Welch". Свойство WindowLength управляет разрешением частоты. Можно управлять количеством точек БПФ только когда FrequencyResolutionMethod свойством является "WindowLength".
"NumFrequencyBands" - применяется только, когда свойство Method установлено в "Filter Bank". FFTLengthSource и FFTLength свойства управляют разрешением частоты.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите InputDomain на "Time".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор метод разрешения частоты путем выбора RBW (Hz) выпадают.

Типы данных: char | string

`RBWSource` — Источник значения пропускной способности разрешения
`"Auto"` (значение по умолчанию) | `"Property"`

Задайте источник пропускной способности разрешения (RBW) как любой "Auto" или "Property".

"Auto" — Анализатор Спектра настраивает спектральное разрешение оценки, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты.
"Property" — Задайте пропускную способность разрешения непосредственно с помощью свойства RBW.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите также:

InputDomain к "Time" и FrequencyResolutionMethod к "RBW".
InputDomain к "Frequency".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор RBW (Hz).

Типы данных: char | string

`RBW` — Пропускная способность разрешения
9.76 (значение по умолчанию) | действительная положительная скалярная величина

RBW управляет спектральным разрешением Спектра Анализатор. Задайте пропускную способность разрешения в герц как действительная положительная скалярная величина. Необходимо задать значение, чтобы гарантировать, что существует по крайней мере два интервала RBW по заданному промежутку частоты. Таким образом отношение полного промежутка к RBW должно быть больше два:

$\frac{s p a n}{R B W} > 2$

Можно задать полный промежуток по-разному на основе того, как вы устанавливаете свойство FrequencySpan.

Зависимость

Чтобы включить, установите:

RBWSource к "Property"

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор RBW (Hz).

`WindowLength` — Длина окна
1024 (значение по умолчанию) | целое число, больше, чем 2

Управляйте разрешением частоты путем указывания, что длина окна, в выборках использовалась для расчета спектральных оценок. Длина окна должна быть целочисленным скаляром, больше, чем 2.

Настраиваемый: да

Зависимости

Чтобы включить это свойство, установите:

FrequencyResolutionMethod к "WindowLength", который управляет разрешением частоты на основе вашей установки длины окна
Метод к "Welch"

Использование пользовательского интерфейса

Откройте Spectrum Settings. Измените выпадающий список RBW (Hz) в Window length.

`FFTLengthSource` — Источник длины БПФ
`"Auto"` (значение по умолчанию) | `"Property"`

"Auto" - устанавливает длину БПФ на длину окна, заданную в свойстве WindowLength или 1024, какой бы ни больше.
"Property" - количество точек БПФ с помощью FFTLength свойство. FFTLength должен быть больше WindowLength.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите FrequencyResolutionMethod на "WindowLength".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, рядом с опцией RBW (Hz), вводят номер или выбирают Auto.

Типы данных: char | string

`FFTLength` — Длина БПФ
1024 (значение по умолчанию) | положительное целое число

Задайте длину БПФ, что Спектр Анализатор используется для расчета спектральных оценок.

Если FrequencyResolutionMethod является "RBW", длина БПФ установлена как длина окна, требуемая достигнуть заданного значения пропускной способности разрешения или 1024, какой бы ни больше.

Настраиваемый: да

Зависимости

Чтобы использовать это свойство, следующее должно быть верным:

FrequencyResolutionMethod установлен в "WindowLength" или "NumFrequencyBands"
FFTLength больше или равен WindowLength.
FFTLengthSource установлен в "Property".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, рядом с опцией RBW (Hz), вводят номер или выбирают Auto.

`NumTapsPerBand` — Количество фильтра касается на диапазон частот
12 (значение по умолчанию) | положительный даже скаляр

Задайте количество касаний фильтра или коэффициентов для каждого диапазона частот. Этот номер должен быть положительным даже целое число. Это значение соответствует количеству коэффициентов фильтра на многофазную ветвь. Общее количество коэффициентов фильтра равно NumTapsPerBand + FFTLength.

Зависимость

Включить это свойство, метод установки для "Filter Bank"

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Main options, набор Taps per band.

`FrequencyVectorSource` — Источник вектора частоты
`"Auto"` (значение по умолчанию) | `"Property"`

"Auto" — Вектор частоты вычисляется от длины входа. Смотрите Вектор Частоты.
"Property" — Введите пользовательский вектор как вектор частоты.

Зависимость

Чтобы включить это свойство, установите InputDomain на "Frequency".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Frequency input options, набор Frequency (Hz).

Типы данных: char | string

`FrequencyVector` — Пользовательский вектор частоты
[-5000 5000] (значение по умолчанию) | монотонно увеличивающийся вектор

Установите вектор частоты, который определяет x - ось отображения. Вектор должен монотонно увеличиваться и одного размера с размером входного кадра.

Зависимость

Чтобы включить это свойство, установите FrequencyVectorSource к "Property".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Frequency input options, набор Frequency (Hz).

`OverlapPercent` — Перекройте процент
0 (значение по умолчанию) | действительное, скалярное значение

Перекрытие процента между предыдущими и текущими буферизированными сегментами данных в виде действительного, скалярного значения. Перекрытие создает сегмент окна, который используется для расчета спектральная оценка. Значение должно быть больше или быть равным нулю и меньше чем 100.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Window options, набор Overlap (%).

`Window` — Функция окна
`"Hann"` (значение по умолчанию) | `"Rectangular"` | `"Chebyshev"` | `"Flat Top"` | `"Hamming"` | `"Kaiser"` | `"Blackman-Harris"` | `"Custom"`

Задайте функцию окна для спектрального средства оценки. Следующая таблица показывает предварительно установленные окна. Для получения дополнительной информации перейдите по ссылке к соответствующей ссылке на функцию в документации Signal Processing Toolbox™.

Опция окна	Соответствующая функция Signal Processing Toolbox
`"Rectangular"`	`rectwin`
`"Chebyshev"`	`chebwin`
`"Flat Top"`	`flattopwin`
`"Hamming"`	`hamming`
`"Hann"`	`hann`
`"Kaiser"`	`kaiser`
`"Blackman-Harris"`	`blackmanharris`

Чтобы установить ваше собственное спектральное окно оценки, установите это свойство на "Custom" и задайте пользовательскую функцию окна в свойстве CustomWindow.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Window options, набор Window.

Типы данных: char | string

`CustomWindow` — Пользовательская функция окна
`"hann"` (значение по умолчанию) | символьный массив | строковый скаляр

Задайте пользовательскую функцию окна как символьный массив или строку. Пользовательское имя функции окна должно быть на пути MATLAB. Это свойство полезно, если вы хотите настроить окно с помощью дополнительных свойств, доступных с версией Signal Processing Toolbox функции окна.

Настраиваемый: да

Пример

Задайте и используйте пользовательскую функцию окна.

function w = my_hann(L)
    w = hann(L, 'periodic')
end

scope.Window = 'Custom';
scope.CustomWindow = 'my_hann'

Зависимость

Чтобы использовать это свойство, установите Окно на "Custom".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Window options, в блоке опций Window, вводят пользовательское имя функции окна.

Типы данных: char | string

`SidelobeAttenuation` — Затухание бокового лепестка окна
60 (значение по умолчанию) | действительная положительная скалярная величина

Затухание бокового лепестка окна, в децибелах (дБ). Значение должно быть больше или быть равно 45.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите Окно на "Chebyshev" или "Kaiser".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Window options, набор Attenuation (dB).

`InputUnits` — Единицы частоты вводятся
`"dBm"` (значение по умолчанию) | `"dBV"` | `"dBW"` | `"Vrms"` | `"Watts"`

Выберите модули входа частотного диапазона. Это свойство позволяет Спектру Анализатор, чтобы масштабировать данные о частоте, если вы выбираете различный дисплей со свойством Units.

Зависимость

Эта опция только доступна, когда InputDomain установлен в Frequency.

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Frequency input options, набор Input units.

Типы данных: char | string

`SpectrumUnits` — Модули спектра
`"Auto"` (значение по умолчанию) | `"dBm"` | `"dBFS"` | `"dBV"` | `"dBW"` | `"Vrms"` | `"Watts"`

Задайте модули, в которых Спектр Анализатор отображает значения степени.

Настраиваемый: да

Зависимость

Доступные модули спектра зависят от значения SpectrumType.

`InputDomain`	`SpectrumType`	Позволенный `SpectrumUnits`
`Time`	`Power` или `Power density`	`"dBFS"`, `"dBm"`, `"dBW"`, `"Watts"`
`Time`	`RMS`	`"Vrms"`, `"dBV"`
`Frequency`	―	`"dBm"`, `"dBV"`, `"dBW"`, `"Vrms"`, `"Watts"`,

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Units.

Типы данных: char | string

`FullScaleSource` — Источник полного масштаба
`"Auto"` (значение по умолчанию) | `"Property"`

Задайте источник dBFS масштабного коэффициента как любой "Auto" или "Property".

"Auto" - Спектр Анализатор настраивает масштабный коэффициент на основе входных данных.
"Property" - Задайте полномасштабный масштабный коэффициент с помощью FullScale свойство.

Зависимость

Чтобы включить это свойство, установите SpectrumUnits на "dBFS".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Full scale к Auto или введите номер.

Типы данных: char | string

`FullScale` — Полный масштаб
1 (значение по умолчанию) | положительная скалярная величина

Задайте действительную положительную скалярную величину для dBFS полный масштаб.

Настраиваемый: да

Зависимость

Включить этот набор опции:

SpectrumUnits к "dBFS"
FullScaleSource к "Property"

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Full scale к Auto или введите номер.

`AveragingMethod` — Сглаживание метода
`"Running"` (значение по умолчанию) | `"Exponential"`

Задайте метод сглаживания как:

Running — Рабочее среднее значение последних выборок n. Используйте SpectralAverages свойство задать n.
Exponential — Взвешенное среднее выборок. Используйте ForgettingFactor свойство задать взвешенный фактор упущения.

Для получения дополнительной информации о методах усреднения, смотрите Метод усреднения.

Зависимость

Чтобы включить это свойство, установите ViewType к "Spectrum" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Averaging method.

Типы данных: char | string

`SpectralAverages` — Количество спектральных средних значений
1 (значение по умолчанию) | положительное целое число

Спектр Анализатор вычисляет текущую оценку спектра мощности путем вычисления рабочего среднего значения последних оценок спектра мощности N. Это свойство задает N.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum".

Зависимость

Это свойство применяется только когда AveragingMethod "Running".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Averages.

`ForgettingFactor` — Взвешивание упущения фактора
0.9 (значение по умолчанию) | скаляр в области значений (0,1]

Задайте экспоненциал, взвешивающий как скалярное значение, больше, чем 0 и меньше чем или равный 1.

Зависимость

Это свойство применяется только когда AveragingMethod "Exponential".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Forgetting factor.

`ReferenceLoad` — Ссылочная загрузка
1 (значение по умолчанию) | действительная положительная скалярная величина

Загрузка осциллограф использует в качестве ссылки, чтобы вычислить уровни мощности.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Reference load.

`FrequencyOffset` — Частота возмещена
0 (значение по умолчанию) | скаляр | вектор

Скаляр — Применяет то же смещение частоты ко всем каналам, заданным в герц как вектор символов.
Вектор — применяет определенное смещение частоты для каждого канала, задает вектор из частот. Длина вектора должна быть равна количеству входных каналов.
Значения оси частоты возмещены значениями, заданными в этом свойстве. Полный промежуток должен находиться в пределах интервала частоты Найквиста. Можно управлять полным промежутком по-разному на основе того, как вы устанавливаете FrequencySpan свойство.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options, набор Offset (Hz).

Спектрограмма

`SpectrogramChannel` — Образуйте канал, для которого построена спектрограмма
1 (значение по умолчанию) | положительное скалярное целое число

Задайте канал, для которого спектрограмма построена, как действительное, положительное скалярное целое число в области значений [1 N], где N является количеством входных каналов.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrogram" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Spectrogram options выберите Channel.

`TimeResolutionSource` — Источник значения разрешения времени
`"Auto"` (значение по умолчанию) | `"Property"`

Задайте источник для разрешения времени каждой линии спектрограммы как любой "Auto" или "Property". Свойство TimeResolution показывает разрешение времени для различных методов разрешения частоты и свойств разрешения времени.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrogram" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Spectrogram options, набор Time res (s).

Типы данных: char | string

`TimeResolution` — Разрешение времени
0.001 (значение по умолчанию) | положительная скалярная величина

Задайте разрешение времени каждой линии спектрограммы как положительная скалярная величина, описанная в секундах.

Значение разрешения времени определяется на основе метода разрешения частоты, установки RBW и настройки разрешения времени.

Метод	Метод разрешения частоты	Настройка разрешения частоты	Настройка разрешения времени	Получившееся разрешение времени в секундах
`Welch` или `Filter Bank`	`RBW (Hz)`	`Auto`	`Auto`	1/RBW
`Welch` или `Filter Bank`	`RBW (Hz)`	`Auto`	Вручную вводимый	Разрешение времени
`Welch` или `Filter Bank`	`RBW (Hz)`	Вручную вводимый	`Auto`	1/RBW
`Welch` или `Filter Bank`	`RBW (Hz)`	Вручную вводимый	Вручную вводимый	Должно быть равным или больше, чем минимальное достижимое разрешение времени, 1/RBW. Несколько спектральных оценок объединены в одну линию спектрограммы, чтобы получить желаемое разрешение времени. Интерполяция используется, чтобы получить значения разрешения времени, которые не являются целочисленными множителями 1/RBW.
`Welch`	`Window length`	—	`Auto`	1/RBW
`Welch`	`Window length`	—	Вручную вводимый	Должно быть равным или больше, чем минимальное достижимое разрешение времени. Несколько спектральных оценок объединены в одну линию спектрограммы, чтобы получить желаемое разрешение времени. Интерполяция используется, чтобы получить значения разрешения времени, которые не являются целочисленными множителями 1/RBW.
`Filter Bank`	`Number of frequency bands`	—	`Auto`	1/RBW
`Filter Bank`	`Number of frequency bands`	—	Вручную вводимый	Должно быть равным или больше, чем минимальное достижимое разрешение времени, 1/RBW.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите:

ViewType к "Spectrogram" или "Spectrum and spectrogram"
TimeResolutionSource к "Property.

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Spectrogram options, в поле Time res (s), вводят номер.

`TimeSpanSource` — Источник значения отрезка времени
`"Auto"` (значение по умолчанию) | `"Property"`

Задайте источник для отрезка времени спектрограммы как любой "Auto" или "Property". Если вы устанавливаете это свойство на "Auto", спектрограмма отображает 100 линий спектрограммы в любой момент времени. Если вы устанавливаете это свойство на "Property", спектрограмма использует длительность времени, которую вы задаете в секундах в свойстве TimeSpan.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrogram" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Spectrogram options, набор Time span (s).

Типы данных: char | string

`TimeSpan` — Отрезок времени
0.1 (значение по умолчанию) | положительная скалярная величина

Задайте отрезок времени отображения спектрограммы в секундах. Необходимо установить отрезок времени быть по крайней мере вдвое более большим, чем длительность количества выборок, требуемых для спектрального обновления.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите:

ViewType к "Spectrogram" или "Spectrum and spectrogram".
TimeSpanSource к "Property".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Spectrogram options, в поле Time span (s), вводят номер.

Измерения

`MeasurementChannel` — Образуйте канал, для которого получены измерения
1 (значение по умолчанию) | положительное целое число

Образуйте канал, для которого измерения получены в виде действительного, положительного целого числа, больше, чем 0 и меньше чем или равные 100. Максимальное количество, которое можно задать, является количеством каналов (столбцы) во входном сигнале.

Настраиваемый: да

Использование пользовательского интерфейса

Нажмите на Tools> Measurements и откройте настройки Trace Selection.

Типы данных: double

`SpectralMask` — Спектральные линии маски
`SpectralMaskSpecification` объект

Задайте, отобразить ли верхние и более низкие спектральные линии маски на графике спектра. Это свойство использует SpectralMaskSpecification свойства включить и сконфигурировать спектральные маски. SpectralMaskSpecification свойства:

EnabledMasks — Маски, чтобы включить в виде вектора символов или строки. Допустимыми значениями является "None"верхнийниже, или "Upper and lower".
Значение по умолчанию: "None"
UpperMask — Верхний предел спектральная маска в виде скаляра или матрицы 2D столбца. Если UpperMask скаляр, маска верхнего предела использует значение степени скаляра для всех значений частоты, применимых к Спектру Анализатор. Если UpperMask матрица, первый столбец содержит значения частоты (Гц), которые соответствуют x - значения оси. Второй столбец содержит значения степени, которые соответствуют связанному y - значения оси. Чтобы применить смещения к степени и значениям частоты, используйте ReferenceLevel и MaskFrequencyOffset значения свойств, соответственно.
Значение по умолчанию: Inf
LowerMask — Нижний предел спектральная маска в виде скаляра или матрицы 2D столбца. Если LowerMask скаляр, маска нижнего предела использует значение степени скаляра для всех значений частоты, применимых к Спектру Анализатор. Если LowerMask матрица, первый столбец содержит значения частоты (Гц), которые соответствуют x - значения оси. Второй столбец содержит значения степени, которые соответствуют связанному y - значения оси. Чтобы применить смещения к степени и значениям частоты, используйте ReferenceLevel и MaskFrequencyOffset значения свойств, соответственно.
Значение по умолчанию: -Inf
ReferenceLevel — Контрольный уровень для значений степени маски в виде любого "Custom" или "Spectrum peak". Когда ReferenceLevel "Custom", CustomReferenceLevel значение свойства используется в качестве ссылки на значения степени, в dBr, в UpperMask и LowerMask свойства. Когда ReferenceLevel "Spectrum peak", пиковое значение текущего спектра SelectedChannel используется.
Значение по умолчанию: "Custom"
CustomReferenceLevel — Пользовательский контрольный уровень в виде действительного значения, в тех же модулях как блоки питания. Контрольный уровень является значением к который значения степени в UpperMask и LowerMask на свойства ссылаются. Это свойство применяется когда ReferenceLevel установлен в "Custom". Это свойство использует те же модули в качестве PowerUnits свойство Спектра Анализатор.
Значение по умолчанию: 0
SelectedChannel — Введите канал с пиковым спектром, чтобы использовать в качестве контрольного уровня маски в виде целого числа. Это свойство применяется когда ReferenceLevel установлен в "Spectrum peak".
Значение по умолчанию: 1
MaskFrequencyOffset — Частота возмещена в виде конечного, числового скаляра. Смещение частоты является объемом смещения, чтобы примениться к значениям частоты в UpperMask и LowerMask свойства.
Значение по умолчанию: 0

Весь SpectralMaskSpecification свойства являются настраиваемыми.

Маски наложены на спектре. Если маска является зеленой, сигнал передает ограничения маски. Если маска является красной, сигнал приводит пределы маски к сбою.

Можно проверять состояние спектральной маски с помощью любого из этих методов:

Чтобы изменить спектральную маску и видеть спектральное состояние маски, на панели инструментов scope, нажимают спектральную кнопку маски. В панели Spectral Mask, которая открывается, можно изменить маски и видеть детали о том, за каким процентом времени маска следует, какая маска перестала работать, сколько раз маска привела к сбою, и какие каналы вызывают отказ.
Чтобы получить текущий статус спектральных масок, вызовите функциональный getSpectralMaskStatus.
Чтобы выполнить действие каждый раз сбои маски, используйте MaskTestFailed событие. Чтобы инициировать функцию, когда маска перестанет работать, создайте прослушиватель MaskTestFailed событие и задает функцию обратного вызова, чтобы инициировать. Для получения дополнительной информации об использовании событий, смотрите События.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте панель Spectral Mask и измените опции Settings.

`PeakFinder` — Пиковое измерение средства поиска
`PeakFinderSpecification` объект

Позвольте пиковому средству поиска вычислить и отобразить самые большие расчетные пиковые значения. PeakFinder свойство использует PeakFinderSpecification свойства.

PeakFinderSpecification свойства:

MinHeight – Уровень, выше которого peaks обнаруживается в виде скалярного значения.
Значение по умолчанию: -Inf
NumPeaks – Максимальное количество peaks, чтобы показать в виде положительного целочисленного скаляра меньше чем 100.
Значение по умолчанию: 3
MinDistance – Минимальное количество выборок между смежным peaks в виде положительного действительного скаляра.
Значение по умолчанию: 1
Threshold – Минимальная разность высот между пиком и его соседними выборками в виде неотрицательного действительного скаляра.
Значение по умолчанию: 0
LabelFormat – Координаты, чтобы отобразиться рядом с расчетным пиковым значением в виде вектора символов или строкового скаляра. Допустимыми значениями является "X"Y, или "X + Y".
Значение по умолчанию: "X + Y"
Enable – Установите это свойство на true включить пиковые измерения средства поиска. Допустимыми значениями является true или false.
По умолчанию: false

Весь PeakFinderSpecification свойства являются настраиваемыми.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте панель Peak Finder () и измените опции Settings.

`CursorMeasurements` — Измерения курсора
`CursorMeasurementsSpecification` объект

Включите измерения курсора к курсорам формы волны или экрану дисплея. CursorMeasurements свойство использует CursorMeasurementsSpecification свойства.

CursorMeasurementsSpecification свойства:

Type – Тип курсоров отображения в виде любого "Screen cursors" или "Waveform cursors".
Значение по умолчанию: "Waveform cursors"
ShowHorizontal – Установите это свойство на true показать горизонтальные экранные курсоры. Это свойство применяется, когда вы устанавливаете Type свойство к "Screen cursors".
Значение по умолчанию: true
ShowVertical – Установите это свойство на true показать вертикальные экранные курсоры. Это свойство применяется, когда вы устанавливаете Type свойство к "Screen cursors".
Значение по умолчанию: true
Cursor1TraceSource – Задайте источник курсора 1 формы волны как положительный действительный скаляр. Это свойство применяется, когда вы устанавливаете Type свойство к "Waveform cursors".
Значение по умолчанию: 1
Cursor2TraceSource – Задайте источник курсора 2 формы волны как положительный действительный скаляр. Это свойство применяется, когда вы устанавливаете Type свойство к "Waveform cursors".
Значение по умолчанию: 1
LockSpacing – Заблокируйте интервал между курсорами в виде логического скаляра.
По умолчанию: false
SnapToData – Поспешные курсоры к данным в виде логического скаляра.
Значение по умолчанию: true
XLocation – x-координаты курсоров в виде вектора действительных чисел длины равняются 2.
Значение по умолчанию: [-2500 2500]
YLocation – y-координаты курсоров в виде вектора действительных чисел длины равняются 2. Это свойство применяется, когда вы устанавливаете Type свойство к "Screen cursors".
Значение по умолчанию: [-55 5]
Enable – Установите это свойство на true включить измерения курсора. Допустимыми значениями является true или false.
По умолчанию: false

Весь CursorMeasurementsSpecification свойства являются настраиваемыми.

Использование пользовательского интерфейса

Откройте панель Cursor Measurements () и измените опции Settings.

`ChannelMeasurements` — Измерения канала
`ChannelMeasurementsSpecification` объект

Позвольте измерениям канала вычислить и отобразить занимаемую полосу или смежное отношение степени канала. ChannelMeasurements свойство использует ChannelMeasurementsSpecification свойства.

ChannelMeasurementsSpecification свойства:

Algorithm – Тип данных об измерении, чтобы отобразиться в виде любого "Occupied BW" или "ACPR".
Значение по умолчанию: "Occupied BW"
FrequencySpan – Режим промежутка частоты в виде любого "Span and center frequency" или "Start and stop frequencies"
Значение по умолчанию: "Span and center frequency"
Span – Промежуток частоты, по которому измерения канала вычисляются в виде действительного, положительной скалярной величины в Гц. Это свойство применяется, когда вы устанавливаете FrequencySpan свойство к "Span and center frequency".
Значение по умолчанию: 2000 Гц
CenterFrequency – Центральная частота промежутка, по которому измерения канала вычисляются в виде действительного скаляра в Гц. Это свойство применяется, когда вы устанавливаете FrequencySpan свойство к "Span and center frequency".
Значение по умолчанию: 0 Гц
StartFrequency – Запустите частоту, по которой измерения канала вычисляются в виде действительного скаляра в Гц. Это свойство применяется, когда вы устанавливаете FrequencySpan свойство к "Start and stop frequencies".
Значение по умолчанию: -1000 Гц
StopFrequency – Остановите частоту, по которой измерения канала вычисляются в виде действительного скаляра в Гц. Это свойство применяется, когда вы устанавливаете FrequencySpan свойство к "Start and stop frequencies".
Значение по умолчанию: 1000 Гц
PercentOccupiedBW – Процент степени, по которой можно вычислить занимаемую полосу в виде положительного действительного скаляра. Это свойство применяется, когда вы устанавливаете Algorithm свойство к "Occupied BW".
Значение по умолчанию: 99
NumOffsets – Количество смежных пар канала в виде действительного, положительного целого числа. Это свойство применяется, когда вы устанавливаете Algorithm свойство к "ACPR".
Значение по умолчанию: 2
AdjacentBW – Смежная пропускная способность канала в виде действительного, положительной скалярной величины. Это свойство применяется, когда вы устанавливаете Algorithm свойство к "ACPR".
Значение по умолчанию: 1000
FilterShape – Отфильтруйте форму и для основных и для смежных каналов в виде "None", "Gaussian", или "RRC". Это свойство применяется, когда вы устанавливаете Algorithm свойство к "ACPR".
Значение по умолчанию: "None"
FilterCoeff – Коэффициент фильтра канала в виде действительного скаляра между 0 и 1. Это свойство применяется, когда вы устанавливаете Algorithm свойство к "ACPR" и FilterShape свойство к любому "Gaussian" или "RRC".
Значение по умолчанию: 0.5
ACPROffsets – Частота смежного канала относительно центральной частоты основного канала в виде вектора действительных чисел длины равняется количеству пар смещения, заданных в NumOffsets. Это свойство применяется, когда вы устанавливаете Algorithm свойство к "ACPR".
Значение по умолчанию: [2000 3500]
Enable – Установите это свойство на true включить измерения канала. Допустимыми значениями является true или false.
По умолчанию: false

Весь ChannelMeasurementsSpecification свойства являются настраиваемыми.

Использование пользовательского интерфейса

Откройте панель Channel Measurements () и измените опции Channel Settings и Measurement.

`DistortionMeasurements` — Измерения искажения
`DistortionMeasurementsSpecification` объект

Позвольте измерениям искажения вычислить и отобразить гармоническое искажение искажения и межмодуляции. DistortionMeasurements свойство использует DistortionMeasurementsSpecification свойства.

DistortionMeasurementsSpecification свойства:

Algorithm – Тип данных об измерении, чтобы отобразиться в виде любого "Harmonic" или "Intermodulation".
Значение по умолчанию: "Harmonic"
NumHarmonics – Количество гармоник, чтобы измериться в виде действительного, положительного целого числа. Это свойство применяется, когда вы устанавливаете Algorithm к "Harmonic".
Значение по умолчанию: 6
Enable – Установите это свойство на true включить измерения искажения.
По умолчанию: false

Весь DistortionMeasurementsSpecification свойства являются настраиваемыми.

Использование пользовательского интерфейса

Откройте панель Distortion Measurements () и измените опции Harmonics и Distortion.

`CCDFMeasurements` — Измерения CCDF
`CCDFMeasurementsSpecification` объект

Позвольте измерениям CCDF отобразить вероятность мгновенной степени входного сигнала, являющейся определенной суммой дБ выше средней степени сигнала. CCDFMeasurements свойство использует CCDFMeasurementsSpecification свойства.

CCDFMeasurementsSpecification свойства:

PlotGaussianReference – Покажите ссылочную кривую CCDF аддитивного белого Гауссова шума. Установите это свойство на true построить ссылочную кривую CCDF.
По умолчанию: false
Enable – Установите это свойство на true включить измерения CCDF. Допустимыми значениями является true или false.
По умолчанию: false

Весь CCDFMeasurementsSpecification свойства являются настраиваемыми.

Использование пользовательского интерфейса

Откройте панель CCDF Measurements () и включите опцию Plot Gaussian reference.

Визуализация

`Name` — Имя окна
`"Spectrum Analyzer"` (значение по умолчанию) | вектор символов | строковый скаляр

Заголовок окна scope.

Настраиваемый: да

Типы данных: char | string

`Position` — Положение окна
экранируйте центр (значение по умолчанию) | `[left bottom width height]`

Спектр положение окна Анализатора в пикселях, заданных размером и местоположением окна scope как четырехэлементный двойной вектор из формы [высота ширины левой нижней части]. Можно поместить окно scope в определенную позицию по экрану путем изменения значений к этому свойству.

По умолчанию окно появляется в центре вашего экрана с шириной 800 пиксели и высота 450 'pixels'. Точные центральные координаты зависят от вашего разрешения экрана.

Настраиваемый: да

`PlotType` — Постройте тип для нормальных трассировок
`"Line"` (значение по умолчанию) | `"Stem"`

Задайте тип графика использовать для отображения нормальных трассировок как любой "Line" или "Stem". Нормальные трассировки являются трассировками, которые отображают спектральные оценки свободного доступа.

Настраиваемый: да

Зависимости

Чтобы включить это свойство, установите:

ViewType к "Spectrum" или "Spectrum and spectrogram"
PlotNormalTrace к true

Использование пользовательского интерфейса

Откройте свойства Style и установите Plot type.

Типы данных: char | string

`PlotNormalTrace` — Нормальный флаг трассировки
`true` (значение по умолчанию) | `false`

Установите это свойство на false демонтировать отображение нормальных трассировок. Эти трассировки отображают спектральные оценки свободного доступа. Даже когда трассировки удалены из отображения, Спектр, Анализатор продолжает свои спектральные расчеты.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options выберите Normal trace.

Типы данных: логический

`PlotMaxHoldTrace` — Содержите Max флаг трассировки
`false` (значение по умолчанию) | `true`

Чтобы вычислить и построить спектр хранения максимум каждого входного канала, установите это свойство на true. Спектр хранения максимум в каждом интервале частоты вычисляется путем хранения максимального значения всех оценок спектра мощности. Когда вы переключаете это свойство, Спектр, Анализатор сбрасывает свои расчеты хранения максимум.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options выберите Max-hold trace.

Типы данных: логический

`PlotMinHoldTrace` — Содержите Min флаг трассировки
`false` (значение по умолчанию) | `true`

Чтобы вычислить и построить спектр хранения минимум каждого входного канала, установите это свойство на true. Спектр хранения минимум в каждом интервале частоты вычисляется путем хранения минимального значения всех оценок спектра мощности. Когда вы переключаете это свойство, Спектр, Анализатор сбрасывает свои расчеты хранения минимум.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. В разделе Trace options выберите Min-hold trace.

Типы данных: логический

`ReducePlotRate` — Улучшайте производительность с уменьшаемым уровнем графика
`true` (значение по умолчанию) | `false`

Скорость симуляции быстрее, когда это свойство установлено в true.

true — данные логов осциллографа для дальнейшего использования и обновлений отображение в фиксированные интервалы времени. Данные, находящиеся между этими фиксированными интервалами, не могут быть отображены на графике.
false — осциллограф обновляется каждый раз, когда он вычисляет спектр мощности. Используйте false установка, когда вы не хотите пропускать любые спектральные обновления за счет более медленной скорости симуляции.

Настраиваемый: да

Использование пользовательского интерфейса

Выберите Playback> Reduce plot rate to improve performance.

`Title` — Отобразите заголовок
`''` (значение по умолчанию) | вектор символов | строковый скаляр

Задайте заголовок отображения вектора символов или строки.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Configuration Properties. Установите Title.

Типы данных: char | string

`YLabel` — Метка оси Y
`''` (значение по умолчанию) | вектор символов | строковый скаляр

Задайте текст для осциллографа, чтобы отобразиться слева от y - ось.

Независимо от этого свойства Спектр Анализатор всегда отображает блоки питания как один из SpectrumUnits значения.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum" или "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Configuration Properties. Установите Y-label.

Типы данных: char | string

`ShowLegend` — Легенда Show
`false` (значение по умолчанию) | `true`

Чтобы показать легенду с входными именами, установите это свойство на true.

От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в диалоговом окне Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала. Чтобы показать все сигналы, нажмите Esc.

Примечание

Легенда только показывает первые 20 сигналов. Любые дополнительные сигналы нельзя просмотреть или управлять от легенды.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Configuration Properties. На вкладке Display выберите Show legend.

Типы данных: логический

`ChannelNames` — Названия канала
пустая ячейка (значение по умолчанию) | массив ячеек из символьных векторов

Задайте входные названия канала как массив ячеек из символьных векторов. Имена появляются в легенде, диалоговом окне Style и панелях Measurements. Если вы не задаете имена, каналы помечены как Channel 1, Channel 2, и т.д.

Настраиваемый: да

Зависимость

Чтобы видеть названия канала, установите ShowLegend к true.

Использование пользовательского интерфейса

На легенде дважды кликните название канала.

Типы данных: char

`ShowGrid` — Видимость сетки
`true` (значение по умолчанию) | `false`

Установите это свойство на true показать линии сетки на графике.

Настраиваемый: да

Использование пользовательского интерфейса

Откройте Configuration Properties. На вкладке Display, набор Show grid.

Типы данных: логический

`YLimits` — Пределы оси Y
[-80, 20] (значение по умолчанию) | `[ymin ymax]`

Задайте y - пределы по осям как двухэлементный числовой вектор, [ymin ymax].

Пример: scope.YLimits = [-10,20]

Настраиваемый: да

Зависимости

Чтобы включить это свойство, установите свойство ViewType на "Spectrum" или "Spectrum and spectrogram".
Модули непосредственно зависят от свойства SpectrumUnits.

Использование пользовательского интерфейса

Откройте Configuration Properties. Установите Y-limits (maximum) и Y-limits (minimum).

`ColorLimits` — Масштабируйте пределы цвета спектрограммы
[-80, 20] (значение по умолчанию) | `[colorMin colorMax]`

Управляйте цветными пределами спектрограммы с помощью двухэлементного числового вектора, [colorMin colorMax].

Пример: scope.ColorLimits = [-10,20]

Зависимости

Чтобы включить это свойство, установите свойство ViewType на "Spectrogram" или "Spectrum and spectrogram".
Модули непосредственно зависят от SpectrumUnits свойство.

Использование пользовательского интерфейса

Откройте Configuration Properties. Установите Color-limits (minimum) и Color-limits (maximum).

`AxesScaling` — Режим масштабирования осей
`"Auto"` (значение по умолчанию) | `"Manual"` | `"OnceAtStop"` | `"Updates"`

Задайте, когда осциллограф автоматически будет масштабировать оси. Допустимые значения:

"Auto" — Осциллограф масштабирует оси по мере необходимости, чтобы соответствовать данным, обоим в течение и после симуляции.
"Manual" — Осциллограф не масштабирует оси автоматически.
"OnceAtStop" — Осциллограф масштабирует оси, когда симуляция останавливается.
"Updates" — Осциллограф масштабирует оси однажды после 10 обновлений.

Использование пользовательского интерфейса

Выберите Tools> Axes Scaling.

Типы данных: char | string

`AxesLayout` — Ориентация спектра и спектрограммы
`"Vertical"` (значение по умолчанию) | `"Horizontal"`

Задайте тип макета как "Horizontal" или "Vertical". Вертикальный макет складывает спектр выше спектрограммы. Горизонтальный макет помещает два представления рядом друг с другом.

Настраиваемый: да

Зависимость

Чтобы включить это свойство, установите ViewType на "Spectrum and spectrogram".

Использование пользовательского интерфейса

Откройте Spectrum Settings. Установите Axes layout.

Типы данных: char | string

Использование

Синтаксис

scope(signal)

scope(signal1,signal2,...,signalN)

Описание

scope(signal) обновляет спектр сигнала в спектре анализатор.

scope(signal1,signal2,...,signalN) отображения несколько сигналов в спектре анализатор. Сигналы должны иметь ту же длину системы координат, но могут варьироваться по количеству каналов. Необходимо установить NumInputPorts свойство включить несколько входных сигналов.

Входные параметры

развернуть все

`signal` — Входной сигнал или сигналы визуализировать
скаляр | вектор | матрица

Задайте один или несколько входных сигналов, чтобы визуализировать в dsp.SpectrumAnalyzer. Сигналы могут иметь различное количество каналов, но должны иметь ту же длину системы координат.

Пример: scope(signal1, signal2)

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fi

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для dsp.SpectrumAnalyzer

`generateScript`	Сгенерируйте скрипт MATLAB, чтобы создать осциллограф с текущими настройками
`getMeasurementsData`	Получите текущие данные об измерении, отображенные на спектре анализатор
`getSpectralMaskStatus`	Получите результаты испытаний текущей спектральной маски
`getSpectrumData`	Сохраните данные о спектре, показанные в спектре анализатор
`isNewDataReady`	Проверяйте спектр анализатор на новые данные

Характерный для осциллографов

`show`	Отобразите окно scope
`hide`	Скройте окно scope
`isVisible`	Определите видимость осциллографа

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Спектр Анализатор для одностороннего спектра мощности

Скрипт Open Live Script

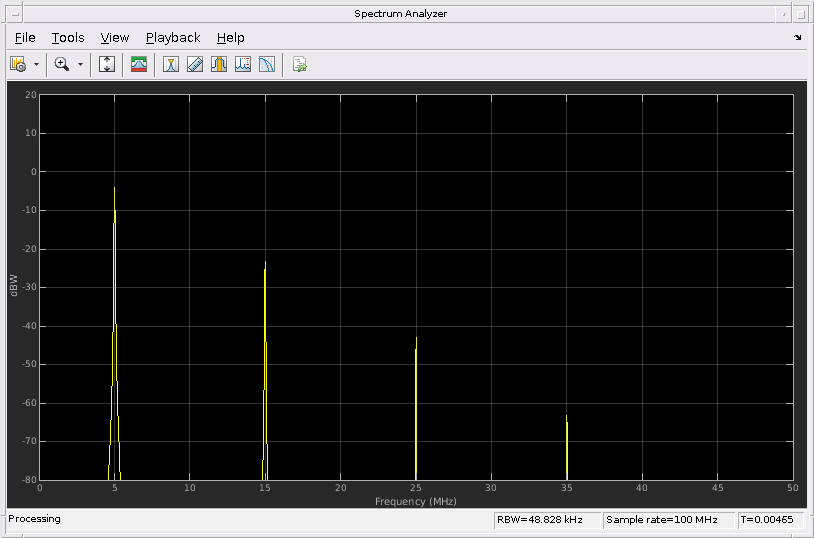

Просмотрите односторонний спектр мощности, сделанный из суммы фиксированных действительных синусоид с различными амплитудами и частотами.

Fs = 100e6;  % Sampling frequency
fSz = 5000;  % Frame size

sin1 = dsp.SineWave(1e0,  5e6,0,'SamplesPerFrame',fSz,'SampleRate',Fs);
sin2 = dsp.SineWave(1e-1,15e6,0,'SamplesPerFrame',fSz,'SampleRate',Fs);
sin3 = dsp.SineWave(1e-2,25e6,0,'SamplesPerFrame',fSz,'SampleRate',Fs);
sin4 = dsp.SineWave(1e-3,35e6,0,'SamplesPerFrame',fSz,'SampleRate',Fs);
sin5 = dsp.SineWave(1e-4,45e6,0,'SamplesPerFrame',fSz,'SampleRate',Fs);

scope = dsp.SpectrumAnalyzer;
scope.SampleRate = Fs;
scope.SpectralAverages = 1;
scope.PlotAsTwoSidedSpectrum = false;
scope.RBWSource = 'Auto';
scope.PowerUnits = 'dBW';
for idx = 1:1e2
     y1 = sin1();
     y2 = sin2();
     y3 = sin3();
     y4 = sin4();
     y5 = sin5();
     scope(y1+y2+y3+y4+y5+0.0001*randn(fSz,1));
end

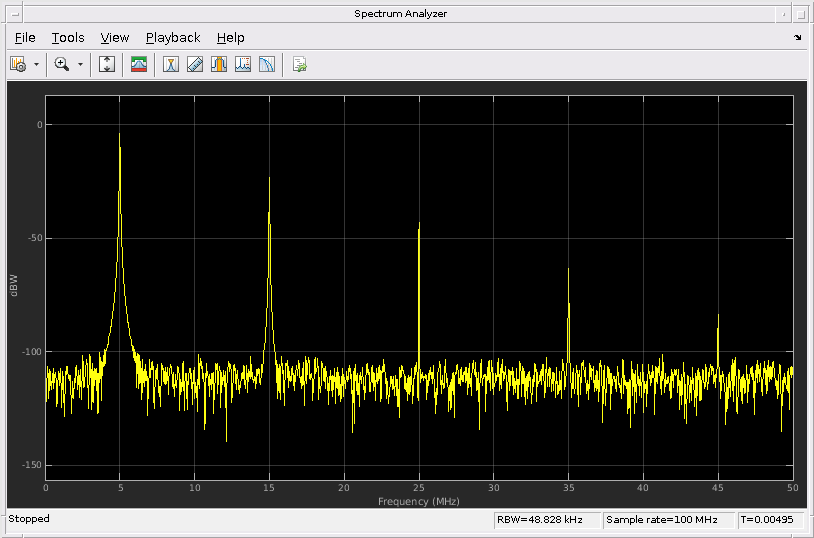

Запустите release метод, чтобы позволить значениям свойств и ввести изменение характеристик. Осциллограф автоматически масштабирует оси.

release(scope)

Запустите clear функция, чтобы закрыть окно Spectrum Analyzer.

clear('scope');

Спектрограмма сигнала щебета

Открыть скрипт

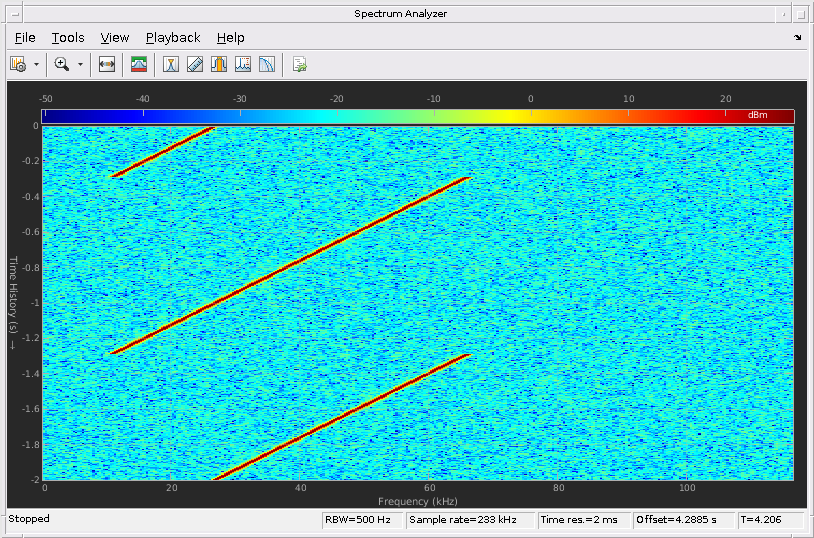

Этот пример показывает спектрограмму для сигнала щебета с добавленным случайным шумом.

Fs = 233e3;
frameSize = 20e3;
chirp = dsp.Chirp('SampleRate',Fs,...
  'SamplesPerFrame',frameSize,...
  'InitialFrequency',11e3,...
  'TargetFrequency',11e3+55e3);

scope = dsp.SpectrumAnalyzer('SampleRate',Fs);
scope.ViewType = 'Spectrogram';
scope.RBWSource = 'Property';
scope.RBW = 500;
scope.TimeSpanSource = 'Property';
scope.TimeSpan = 2;
scope.PlotAsTwoSidedSpectrum = false;

for idx = 1:50
  y = chirp()+ 0.05*randn(frameSize,1);
  scope(y);
end

release(scope)

Спектр Анализатор для двухстороннего спектра мощности

Скрипт Open Live Script

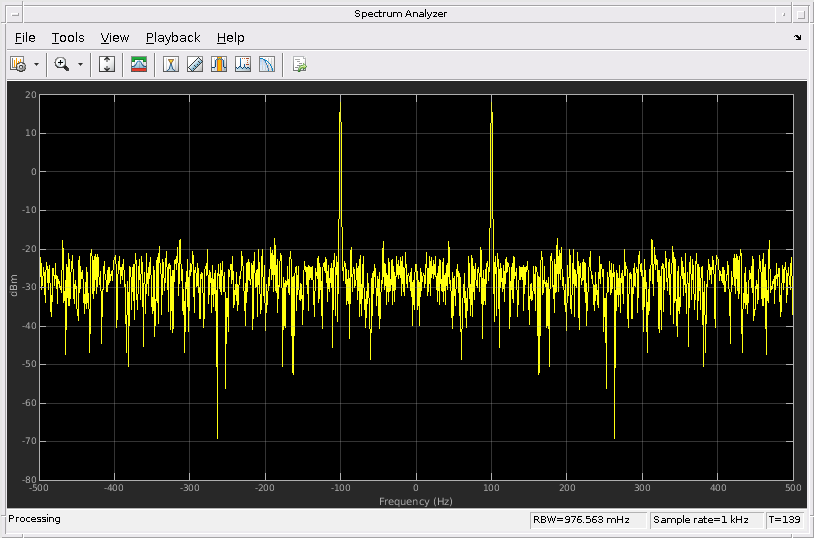

Просмотрите двухсторонний спектр мощности синусоиды с шумом на Спектре Анализатор.

sin = dsp.SineWave('Frequency',100,'SampleRate',1000);
sin.SamplesPerFrame = 1000;
scope = dsp.SpectrumAnalyzer('SampleRate',sin.SampleRate);
for ii = 1:250
  x = sin() + 0.05*randn(1000,1);
  scope(x);
end

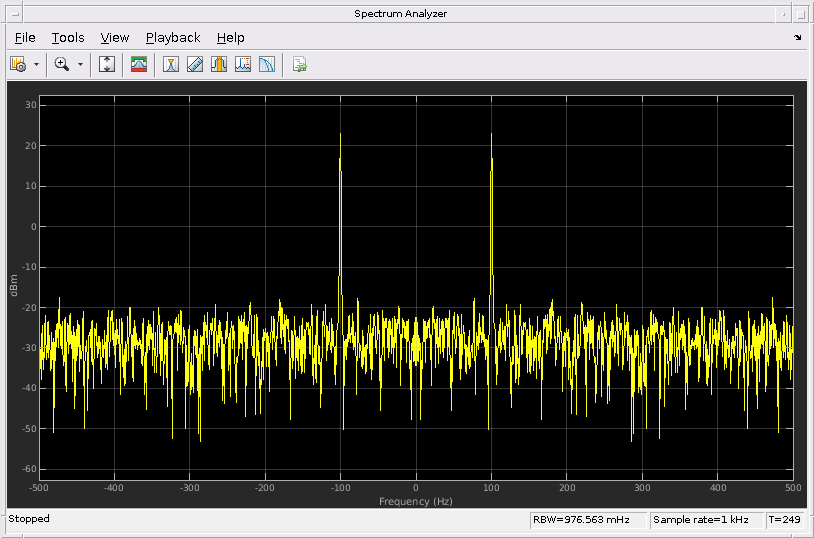

Запустите release метод, чтобы изменить значения свойств и ввести характеристики. Осциллограф автоматически масштабирует оси. Это обновляет отображение еще раз, если какие-либо данные находятся во внутреннем буфере.

release(scope);

Запустите clear MATLAB функция, чтобы закрыть окно Spectrum Analyzer.

clear('scope');

Отобразите вход частоты от спектральной оценки

Открыть скрипт

Используйте Спектр Анализатор, чтобы отобразить вход частоты от спектральных оценок синусоид, встроенных в белый Гауссов шум.

Инициализация

Инициализируйте два dsp.SpectrumEstimator объекты отобразиться. Установите один объект использовать валлийский спектральный метод оценки с окном Hann, установить другое использование объекта оценка набора фильтров. Задайте шумный входной сигнал синусоиды с четырьмя синусоидами в 0,16, 0.2, 0.205, и 0,25 цикла/выборки. Просмотрите спектральную оценку с помощью третьего объекта, спектр анализатор, установите на вход частоты процесса.

FrameSize = 420;
Fs = 1;
Frequency = [0.16 0.2 0.205 0.25];
sinegen = dsp.SineWave('SampleRate',Fs,'SamplesPerFrame',FrameSize,...
    'Frequency',Frequency,'Amplitude',[2e-5 1  0.05  0.5]);
NoiseVar = 1e-10;
numAvgs = 8;

hannEstimator = dsp.SpectrumEstimator('PowerUnits','dBm',...
    'Window','Hann','FrequencyRange','onesided',...
    'SpectralAverages',numAvgs,'SampleRate',Fs);

filterBankEstimator = dsp.SpectrumEstimator('PowerUnits','dBm',...
    'Method','Filter bank','FrequencyRange','onesided',...
    'SpectralAverages',numAvgs,'SampleRate',Fs);

spectrumPlotter = dsp.SpectrumAnalyzer('InputDomain','Frequency',...
    'SampleRate',Fs/FrameSize,...
    'SpectrumUnits','dBm','YLimits',[-120,40],...
    'PlotAsTwoSidedSpectrum',false,...
    'ChannelNames',{'Hann window','Filter bank'},'ShowLegend',true);

Потоковая передача

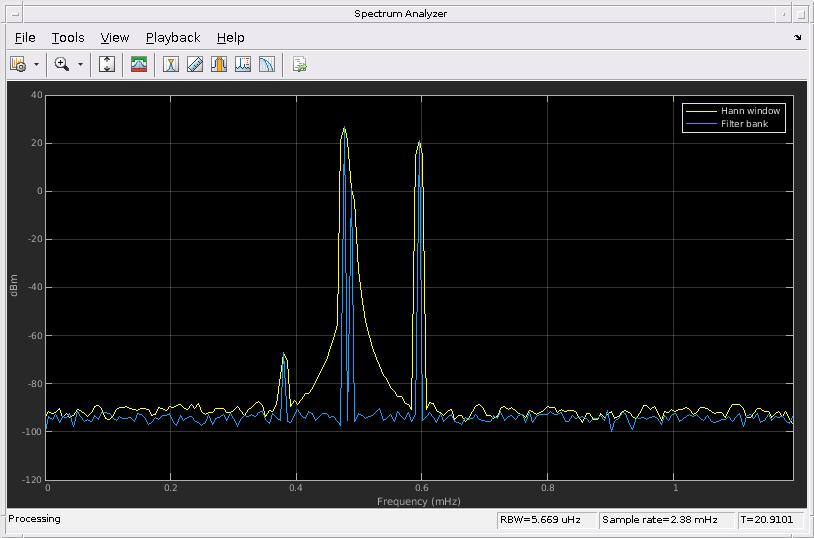

Передайте вход потоком. Сравните спектральные оценки в спектре анализатор.

for i = 1:1000
    x = sum(sinegen(),2) + sqrt(NoiseVar)*randn(FrameSize,1);
    Pse_hann = hannEstimator(x);
    Pfb = filterBankEstimator(x);
    spectrumPlotter([Pse_hann,Pfb])
end

Получите данные об измерении программно для `dsp.SpectrumAnalyzer` Системный объект

Скрипт Open Live Script

Вычислите и отобразите спектр мощности шумного синусоидального входного сигнала с помощью dsp.SpectrumAnalyzer Системный объект. Измерьте peaks, размещения курсора, смежное отношение степени канала, искажение и значения CCDF в спектре путем включения следующих свойств:

PeakFinder
CursorMeasurements
ChannelMeasurements
DistortionMeasurements
CCDFMeasurements

Инициализация

Входная синусоида имеет две частоты: 1 000 Гц и 5 000 Гц. Создайте два dsp.SineWave Системные объекты, чтобы сгенерировать эти две частоты. Создайте dsp.SpectrumAnalyzer Системный объект, чтобы вычислить и отобразить спектр мощности.

Fs = 44100;
Sineobject1 = dsp.SineWave('SamplesPerFrame',1024,'PhaseOffset',10,...
    'SampleRate',Fs,'Frequency',1000);
Sineobject2 = dsp.SineWave('SamplesPerFrame',1024,...
    'SampleRate',Fs,'Frequency',5000);
SA = dsp.SpectrumAnalyzer('SampleRate',Fs,'Method','Filter bank',...
    'SpectrumType','Power','PlotAsTwoSidedSpectrum',false,...
    'ChannelNames',{'Power spectrum of the input'},'YLimits',[-120 40],'ShowLegend',true);

Включите данные об измерениях

Чтобы получить измерения, установите Enable свойство измерений к true.

SA.CursorMeasurements.Enable = true;
SA.ChannelMeasurements.Enable = true;
SA.PeakFinder.Enable = true;
SA.DistortionMeasurements.Enable = true;

Используйте getMeasurementsData

Поток в шумном входном сигнале синусоиды и оценке спектр мощности сигнала с помощью спектра анализатор. Измерьте характеристики спектра. Используйте getMeasurementsData функция, чтобы получить эти измерения программно. isNewDataReady функция указывает, когда существуют новые данные о спектре. Результаты измерений хранятся в переменной data.

data = [];
for Iter = 1:1000
    Sinewave1 = Sineobject1();
    Sinewave2 = Sineobject2();
    Input = Sinewave1 + Sinewave2;
    NoisyInput = Input + 0.001*randn(1024,1);
    SA(NoisyInput);
     if SA.isNewDataReady
        data = [data;getMeasurementsData(SA)];
     end
end

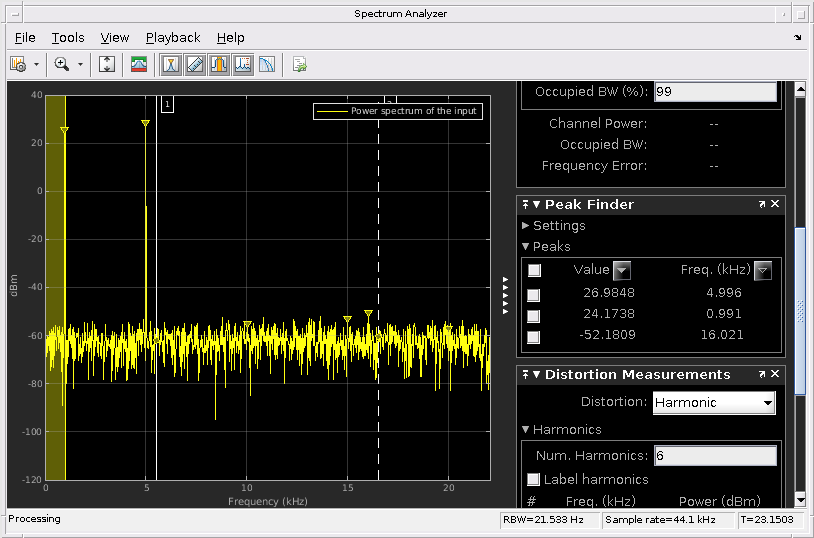

Правая сторона спектра анализатор показывает активированные панели измерения. Значения, показанные в этих панелях, соответствуют со значениями, показанными в последнем временном шаге data переменная. Можно получить доступ к отдельным полям data получить различные измерения программно.

Сравните пиковые значения

Пиковые значения получены PeakFinder свойство. Проверьте, что пиковые значения получили в последнем временном шаге data совпадайте со значениями, показанными на спектре график анализатора.

peakvalues = data.PeakFinder(end).Value

peakvalues = 3×1

   26.9848
   24.1738
  -52.1809

frequencieskHz = data.PeakFinder(end).Frequency/1000

frequencieskHz = 3×1

    4.9957
    0.9905
   16.0207

Советы

Чтобы закрыть окно scope и очистить его связанные данные, используйте MATLAB^® clear функция.
Чтобы скрыть или показать окно scope, используйте hide и show функции.
Используйте MATLAB mcc функционируйте, чтобы скомпилировать код, содержащий Спектр Анализатор.
Вы не можете открыть Спектр диалоговые окна настройки Анализатора, если у вас есть больше чем один скомпилированный компонент в вашем приложении.

Алгоритмы

развернуть все

Оценка спектра — метод валлийцев

Когда вы выбираете Welch метод, оценка спектра мощности усреднена измененные периодограммы.

Учитывая вход сигнала, x, Спектр Анализатор делает следующее:

Умножает x данным окном и шкалами результат степенью окна. Спектр Анализатор использует RBW или Window Length установка в Spectrum Settings разделяет на области, чтобы определить длину окна данных.
Вычисляет БПФ сигнала, Y, и берет квадратную величину с помощью Z = Y.*conj(Y).
Вычисляет текущую оценку спектра мощности путем взятия скользящего среднего значения последнего количества N Z и масштабирует ответ частотой дискретизации. Для получения дополнительной информации на методах скользящего среднего значения, смотрите Метод усреднения.

Спектр Анализатор требует что минимальное количество выборок вычислять спектральную оценку. Это количество входных выборок, требуемых вычислить одно спектральное обновление, показывается Samples/update в панели Main options. Это значение непосредственно связано с пропускной способностью разрешения, RBW, следующим уравнением, или к длине окна, уравнением, показанным на шаге 2.

$N_{s a m p l e s} = \frac{(1 - \frac{O_{p}}{100}) \times N E N B W \times F_{s}}{R B W}$

Нормированная эффективная шумовая пропускная способность, NENBW, является фактором, который зависит от метода работы с окнами. Спектр Анализатор показывает значение NENBW в панели Window Options панели Spectrum Settings. Перекройте процент, _Op, значение параметра Overlap % в панели Window Options панели Spectrum Settings. _Fs является частотой дискретизации входного сигнала. Спектр Анализатор показывает частоту дискретизации в панели Main Options панели Spectrum Settings.

Когда в режиме RBW (Hz), длина окна, требуемая вычислить одно спектральное обновление, _Nwindow, непосредственно связана с пропускной способностью разрешения и нормировала эффективную шумовую пропускную способность:
$N_{w i n d o w} = \frac{N E N B W \times F_{s}}{R B W}$
Когда в режиме Window Length, длина окна используется, как задано.
Количество входных выборок, требуемых вычислить одно спектральное обновление, _Nsamples, непосредственно связано с длиной окна и суммой перекрытия следующим уравнением.
$N_{s a m p l e s} = (1 - \frac{O_{p}}{100}) N_{w i n d o w}$
Когда вы увеличиваете процент перекрытия, меньше новых входных выборок необходимо, чтобы вычислить новое спектральное обновление. Например, если длина окна равняется 100, то количество входных выборок, требуемых вычислить одно спектральное обновление, дано как показано в следующей таблице.
_Op _Nsamples
0% 100
50% 50
80% 20
Нормированная эффективная шумовая пропускная способность, NENBW, является параметром окна, определенным длиной окна, _Nwindow и типом используемого окна. Если w (n) обозначает вектор из коэффициентов окна _Nwindow, то NENBW дан следующим уравнением.
$N E N B W = N_{w i n d o w} \times \frac{\sum_{n = 1}^{N_{w i n d o w}} w^{2} (n)}{{[\sum_{n = 1}^{N_{w i n d o w}} w (n)]}^{2}}$
Когда в режиме RBW (Hz), можно установить пропускную способность разрешения с помощью значения параметра RBW (Hz) на панели Main options панели Spectrum Settings. Необходимо задать значение, чтобы гарантировать, что существует по крайней мере два интервала RBW по заданному промежутку частоты. Отношение полного промежутка к RBW должно быть больше два:
$\frac{s p a n}{R B W} > 2$
По умолчанию параметр RBW (Hz) на панели Main options устанавливается на Auto. В этом случае, Спектр, Анализатор определяет соответствующее значение, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты. Когда вы устанавливаете RBW (Hz) на Auto, RBW вычисляется как:
$R B W_{a u t o} = \frac{s p a n}{1024}$
Когда в режиме Window Length, вы задаете _Nwindow, и получившийся RBW:
$\frac{N E N B W \times F_{s}}{N_{w i n d o w}}$

_Op	_Nsamples
0%	100
50%	50
80%	20

Иногда, количество входных обеспеченных выборок не достаточно, чтобы достигнуть пропускной способности разрешения, которую вы задаете. Когда эта ситуация происходит, Спектр, Анализатор отображает сообщение:

Спектр Анализатор удаляет это сообщение и отображает спектральную оценку, когда достаточно данных было введено.

Примечание

Количество точек БПФ (_Nfft) независимо от длины окна (_Nwindow). Можно установить их на различные значения, если _Nfft больше или равен _Nwindow.

Оценка спектра — набор фильтров

Когда вы выбираете Filter Bank метод, Спектр Анализатор использует аналитический набор фильтров, чтобы оценить спектр мощности.

Набор фильтров разделяет широкополосный входной сигнал, x(n), частоты дискретизации fs, в несколько узкополосных сигналов, _y0(m), _y1(m), …, _yM-1(m), частоты дискретизации fs/M.

Переменная M представляет количество диапазонов частот в наборе фильтров. Когда метод разрешения частоты установлен в NumFrequencyBands, M равен значению, которое вы задаете для количества диапазонов частот. Когда метод разрешения частоты установлен в RBW, M равен количеству точек данных, которые необходимы, чтобы достигнуть заданного значения RBW или 1024, какой бы ни больше. Количество касаний на диапазон частот задает количество коэффициентов фильтра для каждого диапазона частот набора фильтров. Общее количество коэффициентов фильтра равно количеству касаний во времена полосы количество диапазонов частот, M. Для получения дополнительной информации об аналитическом наборе фильтров и как это реализовано, смотрите Больше Об и разделы Алгоритма в dsp.Channelizer.

После того, как широкополосный входной сигнал разделен в несколько узких полос, Спектр, Анализатор вычисляет степень в каждой узкой полосе с помощью следующего уравнения. Каждое значение _Zi становится оценкой степени по тому узкому диапазону частот.

$Z_{i} = \frac{1}{L} \sum_{m = 0}^{L - 1} {| y_{i} [m] |}^{2}$

L является длиной узкополосного сигнала, _yi(m) и i = 1, 2, …, M −1.

Значения степени во всех узких полосах (обозначенный _Zi) формируют вектор Z.

$Z = [Z_{0}, Z_{1}, Z_{2}, \dots, Z_{M - 1}]$

Текущий вектор Z усреднен с предыдущими векторами Z с помощью одного из двух методов скользящего среднего значения: Выполнение или Экспоненциальное взвешивание. Выход операции усреднения формирует спектральный оценочный вектор. Для получения дополнительной информации на этих двух методах усреднения, смотрите Метод усреднения.

Спектр Анализатор использует RBW (Hz) или свойство Number of frequency band в панели Spectrum Settings, чтобы определить длину входного кадра.

Спектр Анализатор требует, чтобы минимальное количество выборок вычислило спектральную оценку. Это количество входных выборок, требуемых вычислить одно спектральное обновление, показывается Samples/update в панели Main options. Это значение непосредственно связано с пропускной способностью разрешения, RBW, следующим уравнением.

$N_{s a m p l e s} = \frac{F_{s}}{R B W}$

_Fs является частотой дискретизации входного сигнала. Спектр Анализатор показывает частоту дискретизации в панели Main Options панели Spectrum Settings.

Когда в режиме RBW (Hz), можно установить пропускную способность разрешения с помощью значения параметра RBW (Hz) на панели Main options панели Spectrum Settings. Необходимо задать значение, чтобы гарантировать, что существует по крайней мере два интервала RBW по заданному промежутку частоты. Отношение полного промежутка к RBW должно быть больше два:
$\frac{s p a n}{R B W} > 2$
По умолчанию параметр RBW на панели Main options устанавливается на Auto. В этом случае, Спектр, Анализатор определяет соответствующее значение, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты. Таким образом, когда вы устанавливаете RBW на Auto, это вычисляется следующим уравнением. $R B W_{a u t o} = \frac{s p a n}{1024}$
Когда в режиме Number of frequency bands, вы задаете размер входного кадра. Когда количеством диапазонов частот является Auto, получившийся RBW:
$R B W = \frac{F_{s}}{Input Frame Size}$
Когда количество диапазонов частот вручную задано, получившийся RBW:
$R B W = \frac{F_{s}}{F F T L e n g t h}$

Интервал частоты Найквиста

Когда свойство PlotAsTwoSidedSpectrum установлено в true, интервал $[- \frac{S a m p l e R a t e}{2}, \frac{S a m p l e R a t e}{2}] + F r e q u e n c y O f f s e t$ герц.

Когда PlotAsTwoSidedSpectrum свойство установлено в false, интервал $[0, \frac{S a m p l e R a t e}{2}] + F r e q u e n c y O f f s e t$ герц.

Периодограмма и спектрограмма

Спектр Анализатор вычисляет и строит спектр мощности, плотность спектра мощности и RMS, вычисленную модифицированным средством оценки Periodogram. Для получения дополнительной информации о методе Периодограммы, смотрите periodogram.

Степень Спектральная Плотность — степень спектральная плотность (PSD) дана следующим уравнением.

$PSD (f) = \frac{1}{P} \sum_{p = 1}^{P} \frac{{| \sum_{n = 1}^{N_{F F T}} x^{p} [n] e^{- j 2 π f (n - 1) T} |}^{2}}{F_{s} \times \sum_{n = 1}^{N_{w i n d o w}} w^{2} [n]}$

В этом уравнении x [n] является дискретным входным сигналом. На каждой системе координат входного сигнала Спектр Анализатор генерирует как можно больше накладывающихся окон, с каждым окном, обозначенным как ^x(p) [n], и вычисляет их периодограммы. Спектр Анализатор отображает рабочее среднее значение P актуальнейшие периодограммы.

Спектр мощности — спектр мощности является продуктом степени спектральная плотность и пропускная способность разрешения, как дано следующим уравнением.

$P_{s p e c t r u m} (f) = PSD (f) \times R B W = PSD (f) \times \frac{F_{s} \times N E N B W}{N_{w i n d o w}} = \frac{1}{P} \sum_{p = 1}^{P} \frac{{| \sum_{n = 1}^{N_{F F T}} x^{p} [n] e^{- j 2 π f (n - 1) T} |}^{2}}{{[\sum_{n = 1}^{N_{w i n d o w}} w [n]]}^{2}}$

Спектрограмма — можно построить любую степень как спектрограмму. Каждая линия спектрограммы является одной периодограммой. Разрешение времени каждой линии является 1/RBW, который является минимальным достижимым разрешением. Достижение разрешения, которое вы хотите, может потребовать объединения нескольких периодограмм. Вы затем используете интерполяцию, чтобы вычислить значения нецелого числа 1/RBW. В отображении спектрограммы, прокрутки времени сверху донизу, таким образом, новые данные показывают наверху отображения. Смещение показывает временную стоимость, в которой произошел центр актуальнейшей линии спектрограммы.

Вектор частоты

Когда установлено в Auto, вектор частоты для входа частотного диапазона вычисляется программным обеспечением.

Когда свойство PlotAsTwoSidedSpectrum установлено в истину, вектор частоты:

$[- \frac{S a m p l e R a t e}{2}, \frac{S a m p l e R a t e}{2}]$

Когда свойство PlotAsTwoSidedSpectrum установлено в ложь, вектор частоты:

$[0, \frac{S a m p l e R a t e}{2}]$

Занятый BW

Занятый BW вычисляется можно следующим образом.

Вычислите общую степень в измеренном частотном диапазоне.
Определите более низкое значение частоты. Начиная на самой низкой частоте в области значений и перемещении вверх, степень, распределенная в каждой частоте, суммирована, пока этот результат не

$\frac{100 - O c c u p i e d B W %}{2}$
из общей степени.
Определите верхнее значение частоты. Начиная на самой высокой частоте в области значений и понижении, степень, распределенная в каждой частоте, суммирована, пока результат не достигает

$\frac{100 - O c c u p i e d B W %}{2}$
из общей степени.
Пропускная способность между более низкими и верхними значениями частоты степени является занимаемой полосой.
Частота на полпути между более низкими и верхними значениями частоты является центральной частотой.

Измерения искажения

Измерения Искажения вычисляются можно следующим образом.

Спектральное содержимое оценивается путем нахождения peaks в спектре. Когда алгоритм обнаруживает пик, он записывает ширину пика и очищает все монотонно уменьшающиеся значения. Таким образом, алгоритм обрабатывает все эти значения, как будто они принадлежат пику. Используя этот метод, все спектральное содержимое, сосредоточенное в DC (0 Гц), удалено из спектра, и сумма пропускной способности очистилась (_W0) зарегистрирован.
Основная степень (_P1) определяется из остающегося максимального значения отображенного спектра. Локальная оценка (_Fe1) основной частоты сделана путем вычисления центрального момента степени около пика. Пропускная способность основного содержимого степени (_W1) зарегистрирована. Затем степень от основного принципа удалена как на шаге 1.
Степень и ширина гармоник высшего порядка (_P2, _W2, _P3, _W3, и т.д.) определяются по очереди путем исследования частот, самых близких к соответствующему кратному локальная оценка (_Fe1). Любое спектральное содержимое, которое уменьшается монотонно о гармонической частоте, удалено из спектра сначала прежде, чем перейти к следующей гармонике.
Однажды DC, основной принцип и гармоническое содержимое удален из спектра, степень остающегося спектра исследована на свою сумму (_Premaining), пиковое значение (_Pmaxspur) и среднее значение (_Pestnoise).
Сумма всей удаленной пропускной способности вычисляется как _Wsum = _W0 + _W1 + _W2 +... + _Wn.
Сумма степеней вторых и гармоник высшего порядка вычисляется как _Pharmonic = _P2 + _P3 + _P4 +... + _Pn.
Сумма шумовой степени оценивается как:
$P_{n o i s e} = (P_{r e m a i n i n g} \cdot d F + P_{e s t . n o i s e} \cdot W_{s u m}) / R B W$
Где dF является абсолютной разностью между интервалами частоты, и RBW является пропускной способностью разрешения окна.
Метрики для ОСШ, THD, SINAD и SFDR затем вычисляются из оценок.

$\begin{array}{l} T H D = 10 \cdot \log_{10} (\frac{P_{h a r m o n i c}}{P_{1}}) \\ S I N A D = 10 \cdot \log_{10} (\frac{P_{1}}{P_{h a r m o n i c} + P_{n o i s e}}) \\ S N R = 10 \cdot \log_{10} (\frac{P_{1}}{P_{n o i s e}}) \\ S F D R = 10 \cdot \log_{10} (\frac{P_{1}}{\max (P_{m a x s p u r}, \max (P_{2}, P_{3}, ..., P_{n}))}) \end{array}$

Гармонические измерения

Гармонические измерения искажения используют трассировку спектра, показанную в отображении как вход к измерениям. Hann по умолчанию установка окна Спектра, Анализатор может показать утечку, которая может полностью замаскировать уровень шума измеренного сигнала.

Гармонические измерения пытаются откорректировать для утечки путем игнорирования всего содержимого частоты, которое уменьшается монотонно далеко от максимума гармонического peaks. Если утечка окна покрывает больше чем 70% пропускной способности частоты в вашем спектре, можно видеть, что пробел читать (–) сообщил для SNR и SINAD. Если ваше приложение может терпеть увеличенную эквивалентную шумовую полосу (ENBW), рассмотрите использование окна Кайзера с высоким затуханием (до 330 дБ), чтобы минимизировать спектральную утечку.
Компонент DC проигнорирован.
После работы с окнами, ширины каждой гармоники маски компонента шумовая степень в окружении основной частоты и гармоник. Чтобы оценить шумовую степень в каждой области, Спектр, Анализатор вычисляет средний уровень шума в нелинейных областях спектра. Это затем экстраполирует то значение в каждую область.
N ^th продукты межмодуляции порядка происходит в A *F1 + B *F2,
где F1 и F2 являются входными частотами синусоиды и |A | + |B | = N. A и B являются целочисленными значениями.
Для измерений межмодуляции точка прерывания третьего порядка (TOI) вычисляется можно следующим образом, где P является степенью в децибелах измеренной степени, на которую ссылаются к 1 милливатту (dBm):
- _TOIlower = _PF1 + (_PF2 - _P(2F1-F2))/2
- _TOIupper = _PF2 + (_PF1 - _P(2F2-F1))/2
- TOI = + (_TOIlower + _TOIupper)/2

Метод усреднения

Скользящее среднее значение вычисляется с помощью одного из этих двух методов:

Running — Для каждой системы координат входа насчитайте масштабируемые векторы Z последнего N, которые вычисляются алгоритмом. Переменная N является значением, которое вы задаете для количества спектральных средних значений. Если алгоритм не имеет достаточного количества векторов Z, алгоритм использует нули, чтобы заполнить пустые элементы.
Exponential — Алгоритм скользящего среднего значения с помощью экспоненциального метода взвешивания обновляет веса и вычисляет скользящее среднее значение рекурсивно для каждого вектора Z, который входит при помощи следующих рекурсивных уравнений:
$\begin{array}{l} w_{N} = λ w_{N - 1} + 1 \\ {\bar{z}}_{N} = (1 - \frac{1}{w_{N}}) {\bar{z}}_{N - 1} + (\frac{1}{w_{N}}) z_{N} \end{array}$
- λ — Упущение фактора.
- $w_{N}$ — Взвешивание фактора применилось к текущему вектору Z.
- $z_{N}$ — Текущий вектор Z.
- ${\bar{z}}_{N - 1}$ — Скользящее среднее значение до предыдущего вектора Z.
- $(1 - \frac{1}{w_{N}}) {\bar{z}}_{N - 1}$ — Эффект предыдущих векторов Z в среднем.
- ${\bar{z}}_{N}$ — Скользящее среднее значение включая текущий вектор Z.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Генерация кода поддержек MEX путем обработки вызовов объекта как значение внешних параметров. Не поддерживает генерацию кода для автономных приложений.
Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Смотрите также

Объекты

dsp.ArrayPlot | dsp.DynamicFilterVisualizer | dsp.LogicAnalyzer | timescope

Документация

dsp.SpectrumAnalyzer

Описание

Создание

Синтаксис

Описание

Свойства

Часто используемый

NumInputPorts — Количество входных портов1 (значение по умолчанию) | целое число между [1, 96]

InputDomain — Область входного сигнала "Time" (значение по умолчанию) | "Frequency"

Использование пользовательского интерфейса

SpectrumType — Тип спектра, чтобы показать "Power" (значение по умолчанию) | "Power density" | "RMS"

Использование пользовательского интерфейса

ViewType — Тип средства просмотра "Spectrum" (значение по умолчанию) | "Spectrogram" | "Spectrum and spectrogram"

Использование пользовательского интерфейса

SampleRate — Частота дискретизации входа10000 (значение по умолчанию) | конечный скаляр

Использование пользовательского интерфейса

Method — Метод оценки спектра "Welch" (значение по умолчанию) | "Filter Bank"

Зависимость

Использование пользовательского интерфейса

PlotAsTwoSidedSpectrum — Двухсторонний флаг спектра true (значение по умолчанию) | false

Использование пользовательского интерфейса

FrequencyScale — Шкала частоты "Linear" (значение по умолчанию) | "Log"

Использование пользовательского интерфейса

Усовершенствованный

FrequencySpan — Режим промежутка частоты "Full" (значение по умолчанию) | "Span and center frequency" | "Start and stop frequencies"

Использование пользовательского интерфейса

Span — Промежуток частоты, чтобы вычислить спектр 10e3 (значение по умолчанию) | действительная положительная скалярная величина

Зависимость

Использование пользовательского интерфейса

StartFrequency — Запустите частоту, чтобы вычислить спектр -5e3 (значение по умолчанию) | действительный скаляр

Зависимость

Использование пользовательского интерфейса

StopFrequency — Остановите частоту, чтобы вычислить спектр 5e3 (значение по умолчанию) | действительный скаляр

Зависимость

Использование пользовательского интерфейса

CenterFrequency — Центр промежутка частоты0 (значение по умолчанию) | действительный скаляр

Зависимость

Использование пользовательского интерфейса

FrequencyResolutionMethod — Метод разрешения частоты "RBW" (значение по умолчанию) | "WindowLength" | "NumFrequencyBands"

Зависимость

Использование пользовательского интерфейса

RBWSource — Источник значения пропускной способности разрешения "Auto" (значение по умолчанию) | "Property"

Зависимость

Использование пользовательского интерфейса

RBW — Пропускная способность разрешения9.76 (значение по умолчанию) | действительная положительная скалярная величина

Зависимость

Использование пользовательского интерфейса

WindowLength — Длина окна1024 (значение по умолчанию) | целое число, больше, чем 2

Зависимости

Использование пользовательского интерфейса

FFTLengthSource — Источник длины БПФ "Auto" (значение по умолчанию) | "Property"

Зависимость

Использование пользовательского интерфейса

FFTLength — Длина БПФ1024 (значение по умолчанию) | положительное целое число

Зависимости

Использование пользовательского интерфейса

NumTapsPerBand — Количество фильтра касается на диапазон частот12 (значение по умолчанию) | положительный даже скаляр

Зависимость

Использование пользовательского интерфейса

FrequencyVectorSource — Источник вектора частоты "Auto" (значение по умолчанию) | "Property"

Зависимость

Использование пользовательского интерфейса

FrequencyVector — Пользовательский вектор частоты[-5000 5000] (значение по умолчанию) | монотонно увеличивающийся вектор

Зависимость

Использование пользовательского интерфейса

OverlapPercent — Перекройте процент0 (значение по умолчанию) | действительное, скалярное значение

Использование пользовательского интерфейса

Window — Функция окна "Hann" (значение по умолчанию) | "Rectangular" | "Chebyshev" | "Flat Top" | "Hamming" | "Kaiser" | "Blackman-Harris" | "Custom"

Использование пользовательского интерфейса

CustomWindow — Пользовательская функция окна "hann" (значение по умолчанию) | символьный массив | строковый скаляр

Пример

Зависимость

Использование пользовательского интерфейса

SidelobeAttenuation — Затухание бокового лепестка окна60 (значение по умолчанию) | действительная положительная скалярная величина

Зависимость

Использование пользовательского интерфейса

InputUnits — Единицы частоты вводятся "dBm" (значение по умолчанию) | "dBV" | "dBW" | "Vrms" | "Watts"

Зависимость

Использование пользовательского интерфейса

`NumInputPorts` — Количество входных портов
1 (значение по умолчанию) | целое число между [1, 96]

`InputDomain` — Область входного сигнала
`"Time"` (значение по умолчанию) | `"Frequency"`

`SpectrumType` — Тип спектра, чтобы показать
`"Power"` (значение по умолчанию) | `"Power density"` | `"RMS"`

`ViewType` — Тип средства просмотра
`"Spectrum"` (значение по умолчанию) | `"Spectrogram"` | `"Spectrum and spectrogram"`

`SampleRate` — Частота дискретизации входа
10000 (значение по умолчанию) | конечный скаляр

`Method` — Метод оценки спектра
`"Welch"` (значение по умолчанию) | `"Filter Bank"`

`PlotAsTwoSidedSpectrum` — Двухсторонний флаг спектра
`true` (значение по умолчанию) | `false`

`FrequencyScale` — Шкала частоты
`"Linear"` (значение по умолчанию) | `"Log"`

`FrequencySpan` — Режим промежутка частоты
`"Full"` (значение по умолчанию) | `"Span and center frequency"` | `"Start and stop frequencies"`

`Span` — Промежуток частоты, чтобы вычислить спектр
`10e3` (значение по умолчанию) | действительная положительная скалярная величина

`StartFrequency` — Запустите частоту, чтобы вычислить спектр
`-5e3` (значение по умолчанию) | действительный скаляр

`StopFrequency` — Остановите частоту, чтобы вычислить спектр
`5e3` (значение по умолчанию) | действительный скаляр

`CenterFrequency` — Центр промежутка частоты
0 (значение по умолчанию) | действительный скаляр

`FrequencyResolutionMethod` — Метод разрешения частоты
`"RBW"` (значение по умолчанию) | `"WindowLength"` | `"NumFrequencyBands"`

`RBWSource` — Источник значения пропускной способности разрешения
`"Auto"` (значение по умолчанию) | `"Property"`

`RBW` — Пропускная способность разрешения
9.76 (значение по умолчанию) | действительная положительная скалярная величина

`WindowLength` — Длина окна
1024 (значение по умолчанию) | целое число, больше, чем 2

`FFTLengthSource` — Источник длины БПФ
`"Auto"` (значение по умолчанию) | `"Property"`

`FFTLength` — Длина БПФ
1024 (значение по умолчанию) | положительное целое число

`NumTapsPerBand` — Количество фильтра касается на диапазон частот
12 (значение по умолчанию) | положительный даже скаляр

`FrequencyVectorSource` — Источник вектора частоты
`"Auto"` (значение по умолчанию) | `"Property"`

`FrequencyVector` — Пользовательский вектор частоты
[-5000 5000] (значение по умолчанию) | монотонно увеличивающийся вектор

`OverlapPercent` — Перекройте процент
0 (значение по умолчанию) | действительное, скалярное значение

`Window` — Функция окна
`"Hann"` (значение по умолчанию) | `"Rectangular"` | `"Chebyshev"` | `"Flat Top"` | `"Hamming"` | `"Kaiser"` | `"Blackman-Harris"` | `"Custom"`

`CustomWindow` — Пользовательская функция окна
`"hann"` (значение по умолчанию) | символьный массив | строковый скаляр

`SidelobeAttenuation` — Затухание бокового лепестка окна
60 (значение по умолчанию) | действительная положительная скалярная величина

`InputUnits` — Единицы частоты вводятся
`"dBm"` (значение по умолчанию) | `"dBV"` | `"dBW"` | `"Vrms"` | `"Watts"`

`SpectrumUnits` — Модули спектра
`"Auto"` (значение по умолчанию) | `"dBm"` | `"dBFS"` | `"dBV"` | `"dBW"` | `"Vrms"` | `"Watts"`

`FullScaleSource` — Источник полного масштаба
`"Auto"` (значение по умолчанию) | `"Property"`

`FullScale` — Полный масштаб
1 (значение по умолчанию) | положительная скалярная величина

`AveragingMethod` — Сглаживание метода
`"Running"` (значение по умолчанию) | `"Exponential"`

`SpectralAverages` — Количество спектральных средних значений
1 (значение по умолчанию) | положительное целое число

`ForgettingFactor` — Взвешивание упущения фактора
0.9 (значение по умолчанию) | скаляр в области значений (0,1]

`ReferenceLoad` — Ссылочная загрузка
1 (значение по умолчанию) | действительная положительная скалярная величина

`FrequencyOffset` — Частота возмещена
0 (значение по умолчанию) | скаляр | вектор

`SpectrogramChannel` — Образуйте канал, для которого построена спектрограмма
1 (значение по умолчанию) | положительное скалярное целое число

`TimeResolutionSource` — Источник значения разрешения времени
`"Auto"` (значение по умолчанию) | `"Property"`

`TimeResolution` — Разрешение времени
0.001 (значение по умолчанию) | положительная скалярная величина

`TimeSpanSource` — Источник значения отрезка времени
`"Auto"` (значение по умолчанию) | `"Property"`

`TimeSpan` — Отрезок времени
0.1 (значение по умолчанию) | положительная скалярная величина

`MeasurementChannel` — Образуйте канал, для которого получены измерения
1 (значение по умолчанию) | положительное целое число

`SpectralMask` — Спектральные линии маски
`SpectralMaskSpecification` объект

`PeakFinder` — Пиковое измерение средства поиска
`PeakFinderSpecification` объект

`CursorMeasurements` — Измерения курсора
`CursorMeasurementsSpecification` объект

`ChannelMeasurements` — Измерения канала
`ChannelMeasurementsSpecification` объект

`DistortionMeasurements` — Измерения искажения
`DistortionMeasurementsSpecification` объект

`CCDFMeasurements` — Измерения CCDF
`CCDFMeasurementsSpecification` объект

`Name` — Имя окна
`"Spectrum Analyzer"` (значение по умолчанию) | вектор символов | строковый скаляр

`Position` — Положение окна
экранируйте центр (значение по умолчанию) | `[left bottom width height]`

`PlotType` — Постройте тип для нормальных трассировок
`"Line"` (значение по умолчанию) | `"Stem"`

`PlotNormalTrace` — Нормальный флаг трассировки
`true` (значение по умолчанию) | `false`

`PlotMaxHoldTrace` — Содержите Max флаг трассировки
`false` (значение по умолчанию) | `true`

`PlotMinHoldTrace` — Содержите Min флаг трассировки
`false` (значение по умолчанию) | `true`

`ReducePlotRate` — Улучшайте производительность с уменьшаемым уровнем графика
`true` (значение по умолчанию) | `false`
