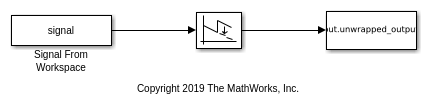

Фаза разворачивает или разворачивает, процесс, часто раньше восстанавливал исходную фазу сигнала. Разверните алгоритмы, добавляют соответствующие множители 2π к каждому входу фазы, чтобы восстановить исходные значения фазы, как проиллюстрировано в схеме. Для получения дополнительной информации о разворачивать алгоритме, используемом этим блоком, смотрите, Разворачивают Метод.

Алгоритмы, которые вычисляют фазу сигнала часто только выходные фазы между –π и π. Например, такие алгоритмы вычисляют фазу sin (2π + 3), чтобы быть 3, начиная с sin (3) = sin (2π + 3), и поскольку фактическая фаза, 2π + 3, не между –π и π. Такие алгоритмы вычисляют фазы sin (–4π + 3) и sin (16π + 3), чтобы быть 3 также.

Блок Unwrap разворачивает каждый канал своей входной матрицы или входного вектора путем добавления 2πk к каждому последовательному элементу канала и обновления k при каждом скачке фазы. Скачок фазы происходит, когда различие между двумя смежными записями значения фазы превышает значение параметра Tolerance.

Этот код показывает, как блок разворачивает данные в данном входном канале u.

k=0; % initialize k to 0
i=1; % initialize the counter to 1
alpha=pi; % set alpha to the desired Tolerance. In this case, pi

for i = 1:(size(u)-1)
    yout(i,:)=u(i)+(2*pi*k); % add 2*pi*k to ui
    if((abs(u(i+1)-u(i)))>(abs(alpha)))  %if diff is greater than alpha, increment or decrement k

        if u(i+1)<u(i)   % if the phase jump is negative, increment k
            k=k+1;
        else             % if the phase jump is positive, decrement k
            k=k-1;
        end
    end
end
yout((i+1),:)=u(i+1)+(2*pi*k); % add 2*pi*k to the last element of the input

Когда вы конфигурируете блок, чтобы выполнить основанную на системе координат обработку путем установки параметра Input processing на Columns as channels (frame based), поддержки блока два различных разворачивают режимы. И в режимах, блок добавляет 2πk к каждому входу элементы канала и обновляет k в каждом разрыве фазы. Различие между этими двумя режимами - то, как часто блок сбрасывает значение начальной фазы (k), чтобы обнулить. Можно принять решение развернуть данные через контуры системы координат (значение по умолчанию) или развернуть только во входных кадрах, путем сброса значения начальной фазы каждый раз, когда новый входной кадр получен.

Разворачивание через контуры системы координат

В режиме по умолчанию блок игнорирует контуры между входными кадрами и продолжает разворачивать данные в каждом канале, не сбрасывая значение начальной фазы, чтобы обнулить. Чтобы задать этот режим, снимите флажок Do not unwrap phase discontinuities between successive frames. Этот рисунок иллюстрирует, как блок разворачивает данные в этом режиме.

Разворачивание в системах координат

Когда вы устанавливаете флажок Do not unwrap phase discontinuities between successive frames, блок обрабатывает каждую систему координат входных данных независимо. В этом режиме блок сбрасывает значение начальной фазы, чтобы обнулить каждый раз, когда новый входной кадр получен. Этот рисунок иллюстрирует, как блок разворачивает данные в этом режиме.

Когда вы конфигурируете блок, чтобы выполнить основанную на выборке обработку путем установки параметра Input processing на Elements as channels (sample based), блок обрабатывает каждый элемент входа как отдельный канал. Блок разворачивает данные в каждом канале входа и не сбрасывает начальную фазу, чтобы обнулить каждый раз, когда новый вход получен. Этот рисунок иллюстрирует, как блок разворачивает данные при выполнении основанной на выборке обработки.
