iopzmap

Постройте нулевую полюсом карту для пар ввода-вывода модели

Синтаксис

iopzmap(sys)
iopzmap(sys1,sys2,...)

Описание

iopzmap(sys) вычисляет и строит полюса и нули каждой пары ввода/вывода модели sys динамической системы. Полюса построены как x's, и нули построены как o's.

iopzmap(sys1,sys2,...) показывает полюса и нули многоуровневых моделей sys1, sys2... на одном графике. Можно задать отличительные цвета для каждой модели, как в iopzmap(sys1,'r',sys2,'y',sys3,'g').

Функции sgrid или zgrid может использоваться к сюжетным линиям постоянного коэффициента затухания и собственной частоты в плоскости z или s.

Для массивов моделей, iopzmap строит полюса и нули каждой модели в массиве на той же схеме.

Примеры

свернуть все

Создайте 2D выходная динамическая система, с одним входом.

H = [tf(-5 ,[1 -1]); tf([1 -5 6],[1 1 0])];

Постройте нулевую полюсом карту.

iopzmap(H)

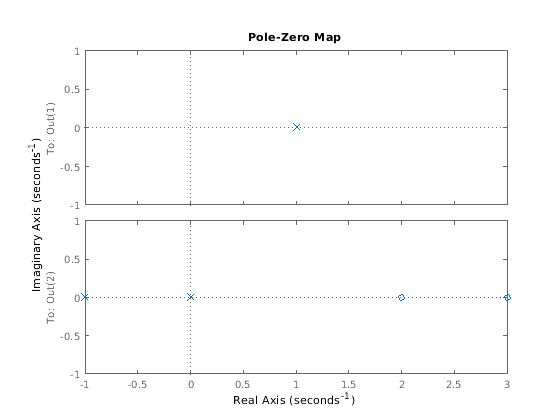

iopzmap генерирует отдельную карту для каждой пары ввода-вывода в системе.

Просмотрите полюса и нули сверхпараметрированной модели в пространстве состояний, оцененной из данных ввода - вывода. (Требует System Identification Toolbox™).

load iddata1
sys = ssest(z1,6,ssestOptions('focus','simulation'));
iopzmap(sys)

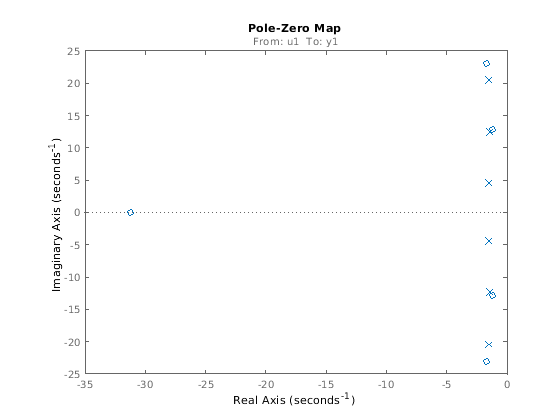

График показывает, что существует две нулевых полюсом пары, которые почти перекрываются, какие подсказки являются своим потенциальным сокращением.

Советы

Для дополнительных опций для настройки внешнего вида диаграммы нулей и полюсов использовать iopzplot.
