showConfidence

Отобразите области доверия на графиках отклика для идентифицированных моделей

Синтаксис

showConfidence(plot_handle)
showConfidence(plot_handle,sd)

Описание

showConfidence(plot_handle) отображает область доверия на графике отклика, с указателем plot_handle, для идентифицированной модели.

showConfidence(plot_handle,sd) отображает область доверия для sd стандартные отклонения.

Входные параметры

plot_handle

Указатель графика отклика.

plot_handle указатель для графика отклика идентифицированной модели, на которой отображена область доверия. Это получено как выход одной из следующих команд plot: bodeplot, stepplot, impulseplot, nyquistplot, или iopzplot.

sd

Стандартное отклонение области доверия. Общим выбором являются 3 стандартных отклонения, который дает значение на 99,7%.

Значение по умолчанию: getoptions(plot_handle,'ConfidenceRegionNumberSD')

Примеры

свернуть все

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);

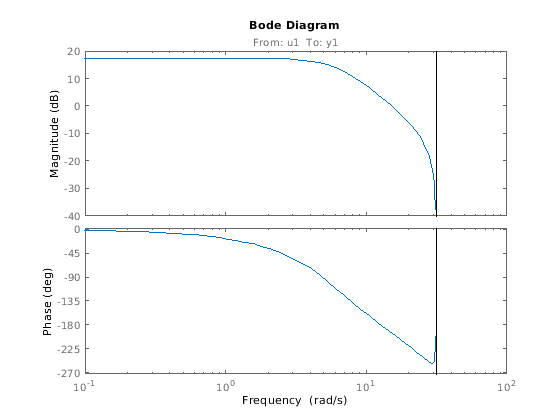

h = bodeplot(sys);

z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.

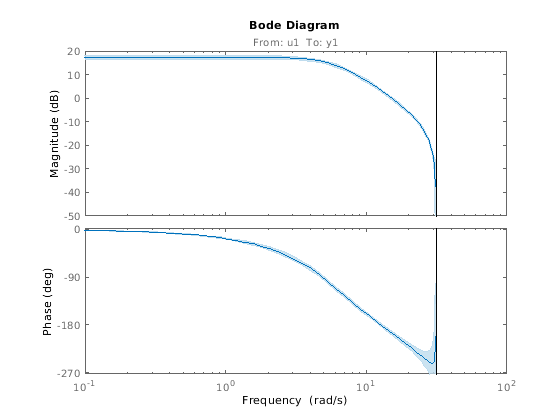

Покажите доверительные границы для sys.

showConfidence(h);

Этот график изображает область доверия для 1 стандартного отклонения.

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);

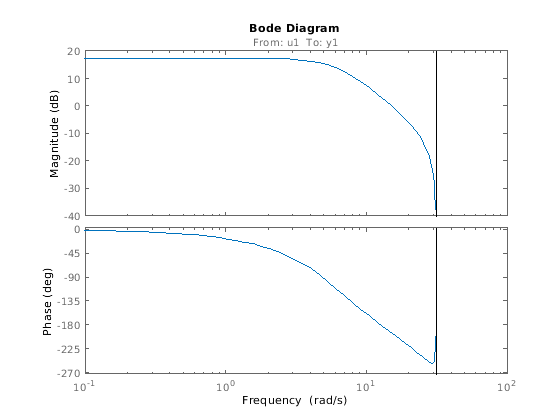

h = bodeplot(sys);

z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.

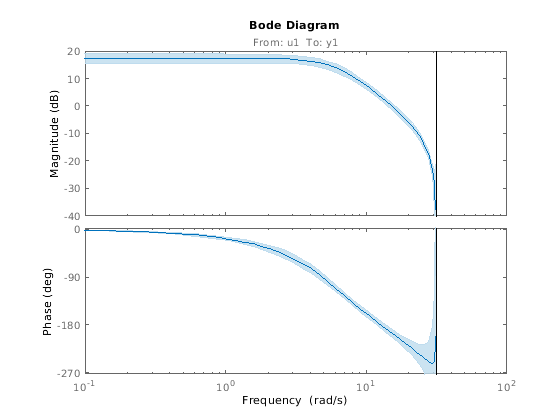

Покажите доверительные границы для sys использование 2 стандартных отклонений.

sd = 2;
showConfidence(h,sd);

sd задает количество стандартных отклонений для области доверия, отображенной на графике.

Альтернативы

Можно в интерактивном режиме включить отображение области доверия на графике отклика. Щелкните правой кнопкой по графику отклика и выберите Characteristics> Confidence Region.

Смотрите также

| | | |

Представленный в R2012a
