lteSLFrameOffsetPSBCH
PSBCH DM-RS непрямая оценка синхронизации подкадра
Синтаксис
Описание
offset = lteSLFrameOffsetPSBCH(ue,waveform)waveform, данные настройки UE-specific, ue.
Возвращенный offset указывает на количество выборок от запуска входной формы волны к позиции в той форме волны, где первый подкадр, содержащий DM-RS, начинается.
Примеры
Синхронизируйте и демодулируйте передачу, содержащую PSBCH DM-RS
Синхронизируйте и демодулируйте передачу, которая была задержана пятью выборками. Передача содержит опорный сигнал демодуляции PSBCH (DM-RS) символы, которые используются при оценке смещения синхронизации формы волны.
Создайте настройку UE, задающую 15 блоков ресурса, непрямую идентичность 1, и нормальный циклический префикс.
ue = struct('NSLRB',15,'NSLID',1,'CyclicPrefixSL','Normal');
Создайте сетку ресурса и модулируйте форму волны, содержащую символы PSBCH DM-RS.
txgrid = lteSLResourceGrid(ue); txgrid(ltePSBCHDRSIndices(ue)) = ltePSBCHDRS(ue); txwaveform = lteSLSCFDMAModulate(ue,txgrid);
Добавьте задержку пяти выборок.
rxwaveform = [zeros(5,1); txwaveform];
Вычислите смещение синхронизации в выборках.
offset = lteSLFrameOffsetPSBCH(ue,rxwaveform)
offset = 5
Откорректируйте смещение синхронизации и демодулируйте полученную форму волны.
rxGrid = lteSLSCFDMADemodulate(ue,rxwaveform(1+offset:end));
Просмотрите пик корреляции в передаче PSBCH DM-RS
Просмотрите пик корреляции для формы волны передачи, которая была задержана пятью выборками. Передача содержит опорный сигнал демодуляции PSBCH (DM-RS) символы, доступные для оценки синхронизации формы волны.
Создайте настройку UE, задающую 15 блоков ресурса, непрямую идентичность 1, и нормальный циклический префикс.
ue = struct('NSLRB',15,'NSLID',1,'CyclicPrefixSL','Normal');
Создайте сетку ресурса и модулируйте форму волны, содержащую символы PSBCH DM-RS.
txgrid = lteSLResourceGrid(ue); txgrid(ltePSBCHDRSIndices(ue)) = ltePSBCHDRS(ue); txwaveform = lteSLSCFDMAModulate(ue,txgrid);
Вычислите смещение синхронизации в выборках.
[offset corr] = lteSLFrameOffsetPSBCH(ue,txwaveform);
Добавьте задержку пяти выборок.
rxwaveform = [zeros(5,1); txwaveform];
Вычислите смещение синхронизации в выборках.
[offset corrDelayed] = lteSLFrameOffsetPSBCH(ue,rxwaveform);

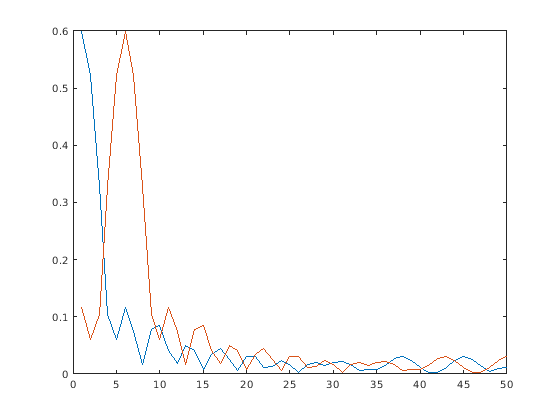

Отобразите данные о корреляции на графике до и после задержки, добавляется. Увеличьте масштаб оси X, чтобы просмотреть peaks корреляции.
plot(corr) hold on plot(corrDelayed) hold off xlim([0 50])
Откорректируйте смещение синхронизации и демодулируйте полученную форму волны.
rxGrid = lteSLSCFDMADemodulate(ue,rxwaveform(1+offset:end));
