Импорт файла как таблица

Загрузите файл примера TemperatureData.csv, который содержит среднесуточные температуры с января 2015 до июля 2016. Считайте файл в таблицу и отобразите первые пять строк.

tbl = readtable('TemperatureData.csv');
head(tbl,5)

ans=5×4 table
    Year       Month       Day    TemperatureF
    ____    ___________    ___    ____________

    2015    {'January'}     1          23
    2015    {'January'}     2          31
    2015    {'January'}     3          25
    2015    {'January'}     4          39
    2015    {'January'}     5          29

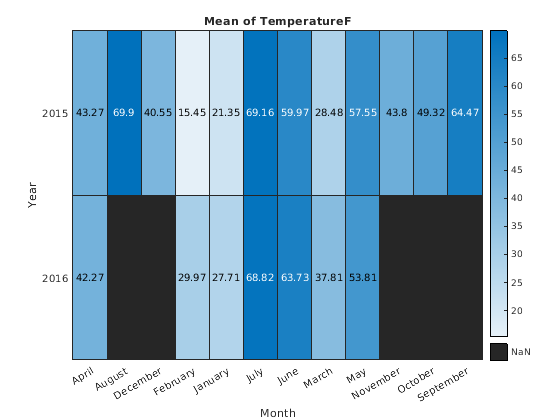

Создание основной тепловой карты

Создайте тепловую карту, которая показывает месяцы вдоль оси X и годы вдоль оси Y. Окрасьте ячейки тепловой карты с помощью температурных данных путем установки ColorVariable свойство. Присвойте HeatmapChart возразите против переменной h. Используйте h изменить график после того, как это создается.

h = heatmap(tbl,'Month','Year','ColorVariable','TemperatureF');

По умолчанию MATLAB вычисляет цветные данные как среднюю температуру на каждый месяц. Однако можно изменить метод расчета путем установки ColorMethod свойство.

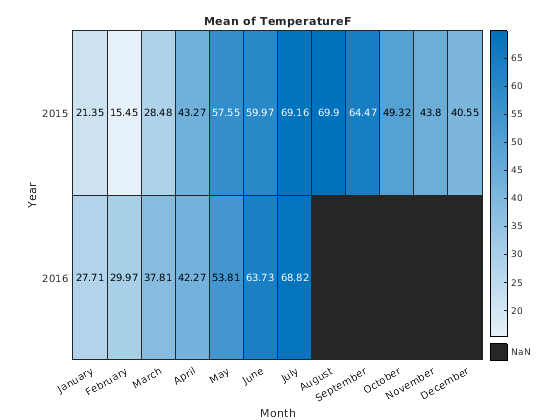

Переупорядочение значений вдоль оси

Значения вдоль оси появляются в алфавитном порядке. Переупорядочьте месяцы так, чтобы они появились в хронологическом порядке. Можно настроить метки с помощью категориальных массивов или установкой HeatmapChart свойства.

Чтобы использовать категориальные массивы, сначала измените данные в Month столбец таблицы от массива ячеек до категориального массива. Затем используйте reordercats функционируйте, чтобы переупорядочить категории. Можно применить эти функции к таблице в рабочей области (tbl) или к таблице, хранимой в SourceTable свойство HeatmapChart объект (h.SourceTable). Применение их к таблице, хранимой в HeatmapChart объект старается не влиять на исходные данные.

h.SourceTable.Month = categorical(h.SourceTable.Month);
neworder = {'January','February','March','April','May','June','July',...
    'August','September','October','November','December'};
h.SourceTable.Month = reordercats(h.SourceTable.Month,neworder);

Точно так же можно добавить, удалить или переименовать метки тепловой карты с помощью addcatsremovecats, или renamecats функции для категориальных массивов.

В качестве альтернативы можно переупорядочить значения вдоль оси с помощью XDisplayData и YDisplayData свойства HeatmapChart объект.

h.XDisplayData = {'January','February','March','April','May','June','July',...
    'August','September','October','November','December'};

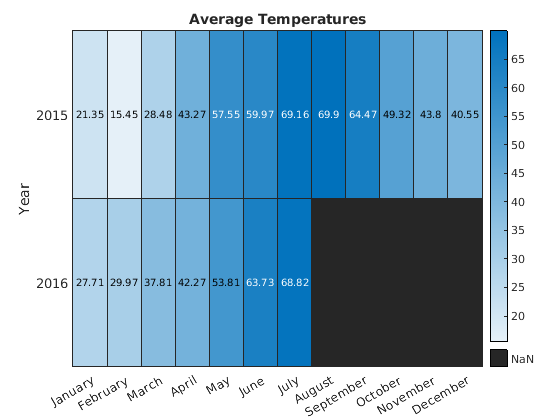

Изменение заголовка и подписей по осям

Когда вы создаете тепловую карту с помощью табличных данных, тепловая карта автоматически генерирует заголовок и подписи по осям. Настройте заголовок и подписи по осям путем установки Titlexlabel, и YLabel свойства HeatmapChart объект. Например, измените заголовок и удалите метку оси X. Кроме того, измените размер шрифта.

h.Title = 'Average Temperatures';
h.XLabel = '';
h.FontSize = 12;

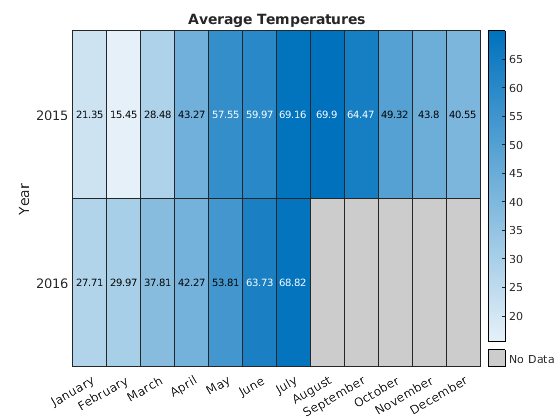

Изменение внешнего вида пропавших без вести ячеек данных

С тех пор нет никаких данных на август 2016 в течение декабря 2016, те ячейки появляются как недостающие данные. Измените внешний вид недостающих ячеек данных с помощью MissingDataColor и MissingDataLabel свойства.

h.MissingDataColor = [0.8 0.8 0.8];
h.MissingDataLabel = 'No Data';

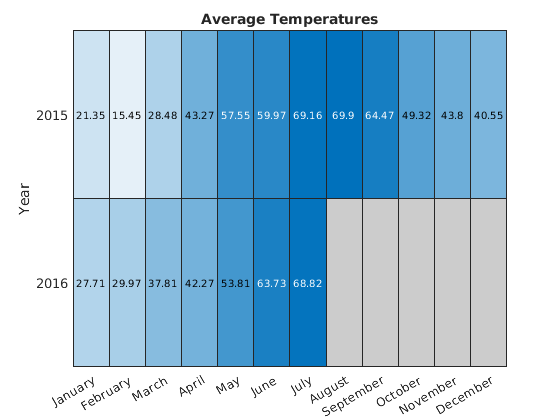

Удаление шкалы палитры

Удалите шкалу палитры путем установки ColorbarVisible свойство.

h.ColorbarVisible = 'off';

Текст ячейки формата

Настройте формат текста, который появляется в каждой ячейке путем установки CellLabelFormat свойство. Например, отобразите текст без десятичных значений.

h.CellLabelFormat = '%.0f';

Добавление или удаление значений вдоль оси

Покажите только первый месяц каждой четверти путем установки XDisplayData свойство. Добавьте год 2017 вдоль оси Y путем установки YDisplayData свойство. Установите эти свойства на подмножество, надмножество или сочетание значений в XData или YData, соответственно.

h.XDisplayData = {'January','April','July','October'};
h.YDisplayData = {'2015','2016','2017'};

С тех пор нет никаких данных, сопоставленных с годом 2017, ячейки тепловой карты используют недостающий цвет данных.
