Линейные графики

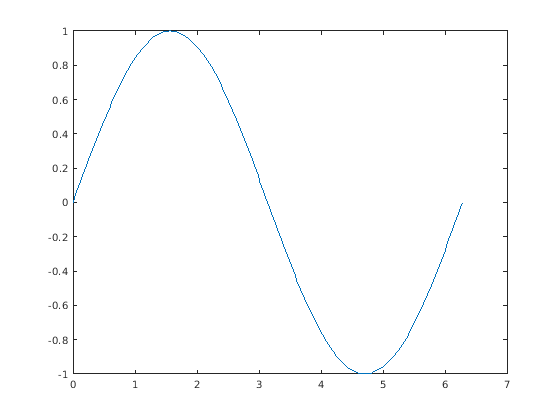

Чтобы построить двумерные графики, используйте plot функция. Например, постройте значение синусоидальной функции от 0 до $$2\pi$$:

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)

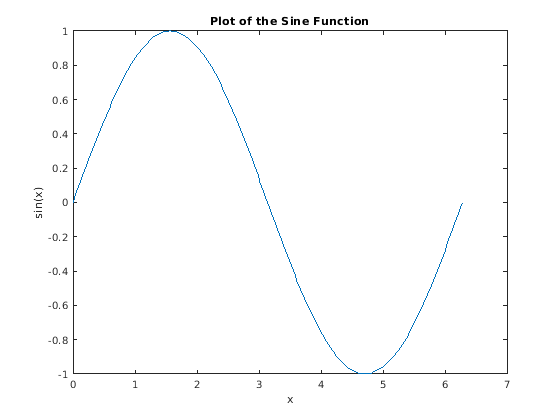

Можно подписать оси и добавить заголовок.

xlabel('x')
ylabel('sin(x)')
title('Plot of the Sine Function')

Путем добавления третьего входного параметра в plot функция, можно построить те же переменные с помощью красной пунктирной линии.

plot(x,y,'r--')

'r--' спецификация линии. Каждая спецификация может включать символы для цвета линии, стиля и маркера. Маркером является символ, который появляется в каждой нанесенной на график точке данных, такой как +O, или *. Например, 'g:*' задает рисование зеленых точек линии с * маркеры.

Заметьте, что заголовки и метки, которые вы задали для первого графика, больше не находятся в окне текущей фигуры. По умолчанию MATLAB® очищает окно рисунка каждый раз, когда вы вызываете функцию построения графика, сбрасывая оси и другие элементы, чтобы подготовить отображение нового графика.

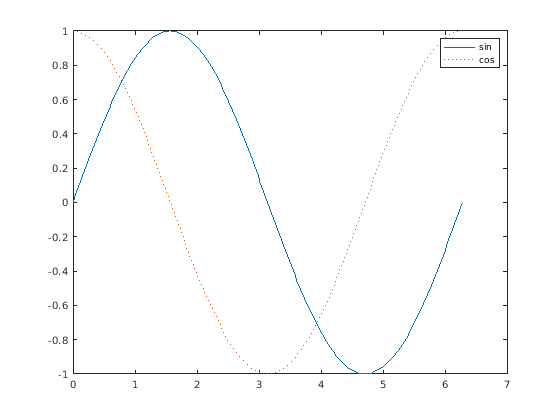

Чтобы добавить графики в существующее окно рисунка, используйте hold on. Пока вы не используете hold off или закройте окно, все графики появляются в окне текущей фигуры.

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)

hold on

y2 = cos(x);
plot(x,y2,':')
legend('sin','cos')

hold off

3-D Графики

Трехмерные графики обычно отображают поверхность, заданную функцией двух переменных,z = f (x, y).

Чтобы вычислить z, сначала создайте множество (x, y) точек в области определения функции с помощью meshgrid.

[X,Y] = meshgrid(-2:.2:2);
Z = X .* exp(-X.^2 - Y.^2);

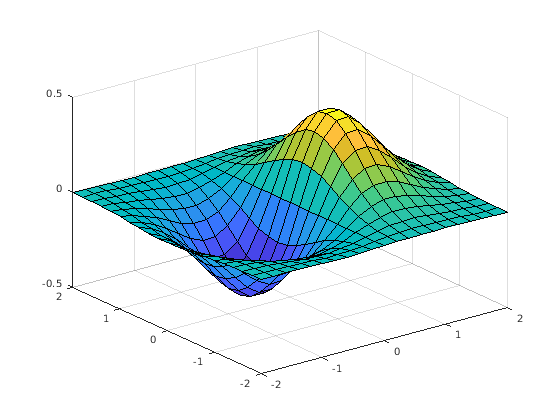

Затем создайте объемную поверхностную диаграмму.

surf(X,Y,Z)

Оба surf функционируйте и его компаньон mesh отобразите поверхности в трех измерениях. surf отображения и соединительные линии и полигоны поверхности в цвете. mesh создает каркасные поверхности, которые окрашивают только линии, соединяющие определяющие точки.

Подграфики

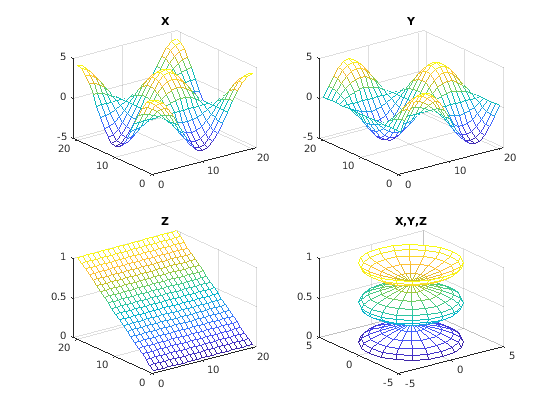

Можно отобразить несколько графиков в различных подобластях того же окна с помощью subplot функция.

Первые два входных параметров к subplot укажите на количество графиков в каждой строке и столбце. Третий вход задает, какой график активен. Например, создайте четыре графика в сетке 2 на 2 в рамках окна рисунка.

t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(4*cos(t));
subplot(2,2,1); mesh(X); title('X');
subplot(2,2,2); mesh(Y); title('Y');
subplot(2,2,3); mesh(Z); title('Z');
subplot(2,2,4); mesh(X,Y,Z); title('X,Y,Z');
