bar3

Постройте 3-D столбчатый график

Синтаксис

bar3(Z)
bar3(Y,Z)
bar3(...,width)
bar3(...,style)
bar3(...,color)
bar3(ax,...)
h = bar3(...)

Описание

bar3 чертит 3D столбчатый график.

bar3(Z) чертит 3D столбчатую диаграмму, где каждый элемент в Z соответствует одной панели. Когда Z вектор, диапазоны шкал оси Y от 1 к length(Z). Когда Z матрица, диапазоны шкал оси Y от 1 к количеству строк в Z.

bar3(Y,Z) чертит столбчатую диаграмму элементов в Z в местоположениях, заданных в Y, где Y вектор, задающий y значения для вертикальных панелей. Y значения могут быть немонотонными, но не могут содержать дублирующиеся значения. Если Z матрица, элементы из той же строки в Z появитесь в том же местоположении вдоль yось.

bar3(...,width) устанавливает ширину панелей и управляет разделением панелей в группе. width по умолчанию 0.8 и панели имеют небольшое разделение. Если width 1, панели в группе касаются друг друга.

bar3(...,style) задает стиль панелей. style 'detached', 'grouped', или 'stacked'. Режимом по умолчанию отображения является 'detached'.

  • 'detached' отображает элементы каждой строки в Z как разделяют блоки друг позади друга в направлении X.

  • 'grouped' отображения n группы m вертикальных панелей, где n является количеством строк и m, являются количеством столбцов в Z. Каждая группа содержит одну панель для каждого столбца в Z.

  • 'stacked' отображения одна панель для каждой строки в Z. Высота панели является суммой элементов в строке. Каждая панель является разноцветной с цветами, соответствующими отличным элементам и показывающими относительный вклад, который каждый элемент строки делает к полной сумме.

bar3(...,color) отображения все панели с помощью цвета заданы color. Например, используйте 'r' для красных панелей. Задайте color как одно из этих значений: 'r'GBCMYK, или 'w'.

bar3(ax,...) графики в оси ax вместо в текущую систему координат (gca).

h = bar3(...) возвращает вектор из Surface объекты. Когда Z матрица, bar3 создает один Surface объект для каждого столбца в Z.

Примеры

свернуть все

Загрузите набор данных count.dat, который возвращает матрицу с тремя столбцами, count. Сохраните Z как первые 10 строк count.

load count.dat
Z = count(1:10,:);

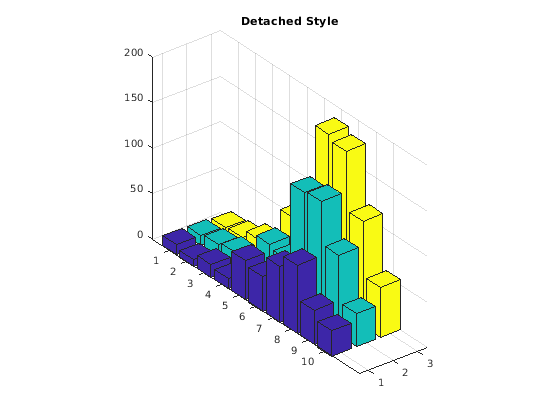

Создайте 3-D столбчатый график Z. По умолчанию стилем является detached.

figure
bar3(Z)
title('Detached Style')

Загрузите набор данных count.dat, который возвращает матрицу с тремя столбцами, count. Сохраните Z как первые 10 строк count.

load count.dat
Z = count(1:10,:);

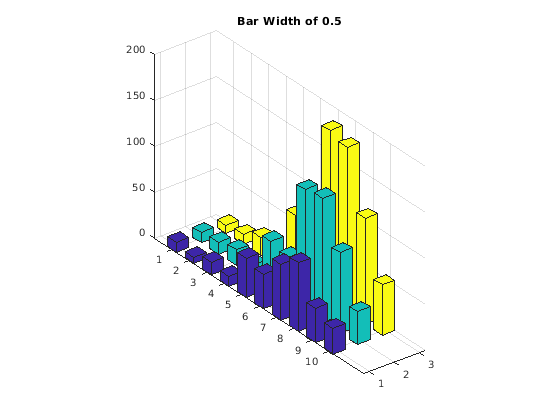

Создайте 3-D столбчатый график Z и набор ширина панели к 0,5.

width = 0.5;

figure
bar3(Z,width)
title('Bar Width of 0.5')

Загрузите набор данных count.dat, который возвращает матрицу с тремя столбцами, count. Сохраните Z как первые 10 строк count.

load count.dat
Z = count(1:10,:);

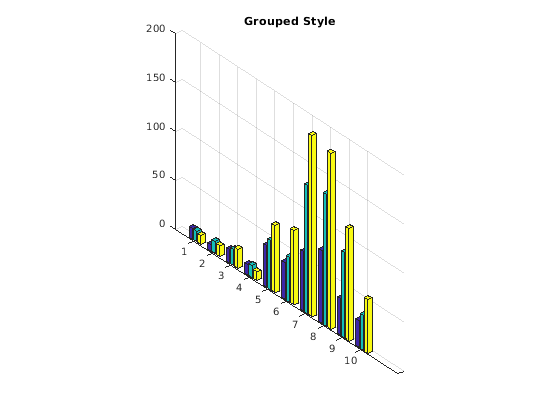

Создайте 3-D столбчатый график Z. Сгруппируйте элементы в каждой строке Z путем определения параметра стиля как grouped.

figure
bar3(Z,'grouped')
title('Grouped Style')

Загрузите набор данных count.dat, который возвращает матрицу с тремя столбцами, count. Сохраните Z как первые 10 строк count.

load count.dat
Z = count(1:10,:);

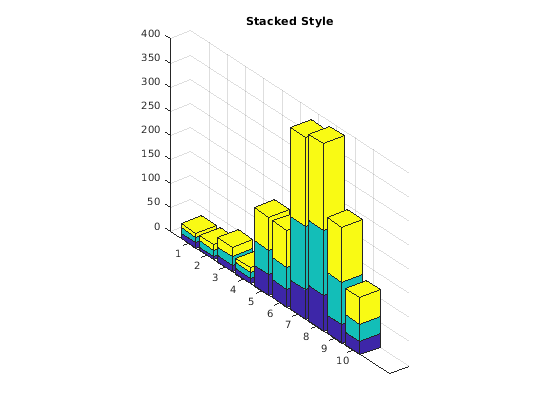

Создайте 3-D столбчатый график Z. Сложите элементы в каждой строке Z путем определения параметра стиля как stacked.

figure
bar3(Z,'stacked')
title('Stacked Style')

Расширенные возможности

Смотрите также

| |

Представлено до R2006a
