Текущая система координат или график
ax = gcaax получить и установить свойства текущей системы координат. Если нет никаких осей или графиков в текущей фигуре, то gca создает объект Осей декартовой системы координат.

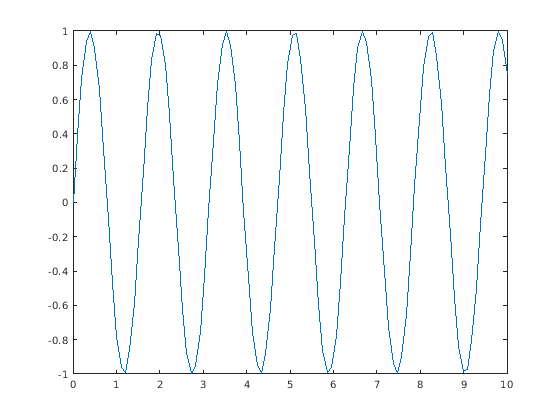

Постройте синусоиду.
x = linspace(0,10); y = sin(4*x); plot(x,y)

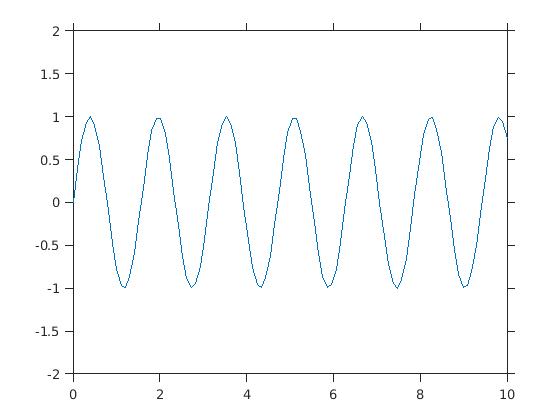

Установите размер шрифта, направление метки деления, длину метки деления и пределы оси Y для текущей системы координат. Используйте gca относиться к текущей системе координат.
ax = gca; % current axes ax.FontSize = 12; ax.TickDir = 'out'; ax.TickLength = [0.02 0.02]; ax.YLim = [-2 2];
Взаимодействие с пользователем может изменить текущую систему координат или график. Лучше присвоить оси или график к переменной, когда вы создаете его вместо того, чтобы использовать gca.
Изменение текущей фигуры также изменяет текущую систему координат или график.
Установите свойства осей после графического вывода, поскольку некоторые функции построения графика сбрасывают свойства осей.
Чтобы получить доступ к текущей системе координат или графику, не обеспечивая создание Осей декартовой системы координат, используйте запись через точку, чтобы запросить фигуру CurrentAxes свойство. MATLAB® возвращает пустой массив, если нет никакой текущей системы координат.
fig = gcf; ax = fig.CurrentAxes;
