contour3
3-D контурный график
Синтаксис
Описание
contour3( создает 3-D контурный график, содержащий изолинии матричного Z)Z, где Z содержит значения высоты на x-y плоскость. MATLAB® автоматически выбирает линии контура, чтобы отобразиться. Столбец и индексы строки Z x и координаты y в плоскости, соответственно.
contour3(___, задает линии контура, чтобы отобразиться в качестве последнего аргумента в любом из предыдущих синтаксисов. Задайте levels)levels как скалярное значение n отобразить линии контура в n автоматически выбранные уровни (высоты). Чтобы чертить линии контура на определенных высотах, задайте levels как вектор из монотонно увеличения значений. Чертить контуры на одной высоте (k), задайте levels как двухэлементный вектор-строка [k k].
contour3(___, задает стиль и цвет линий контура.LineSpec)
contour3(___, задает дополнительные опции для контурного графика с помощью одного или нескольких аргументов пары "имя-значение". Задайте опции после всех других входных параметров. Для списка свойств смотрите Свойства контура.Name,Value)
contour3( отображает контурный график в целевых осях. Задайте оси в качестве первого аргумента в любом из предыдущих синтаксисов.ax,___)
M = contour3(___)M, который содержит (x, y) координаты вершин на каждом уровне.
Примеры

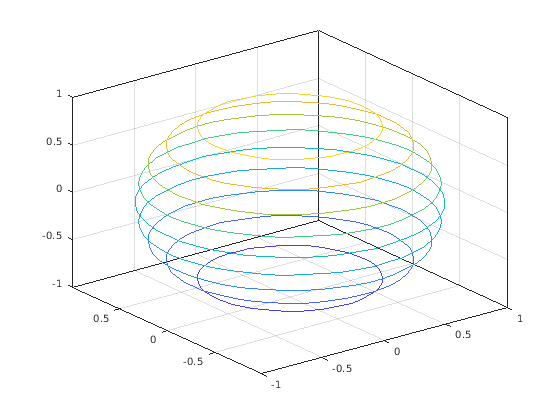

Контуры сферы
Задайте Z как функция X и Y. В этом случае вызовите sphere функция, чтобы создать XY, и Z. Затем постройте контуры Z.
[X,Y,Z] = sphere(50); contour3(X,Y,Z);

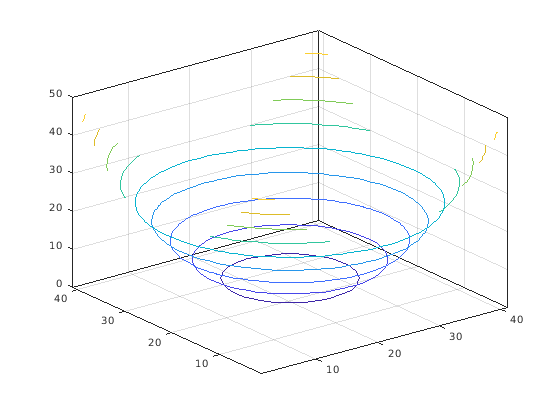

Контуры на пятидесяти уровнях
Задайте Z как функция двух переменных, X и Y. Затем постройте контуры Z. В этом случае позвольте MATLAB® выбрать контуры и пределы для x-и осей Y.
[X,Y] = meshgrid(-5:0.25:5); Z = X.^2 + Y.^2; contour3(Z)

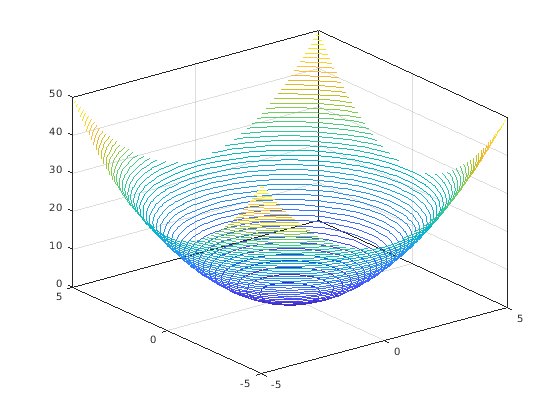

Теперь задайте 50 очертите уровни и отобразите результаты в пределах X и Y, используемых, чтобы вычислить Z.
contour3(X,Y,Z,50)

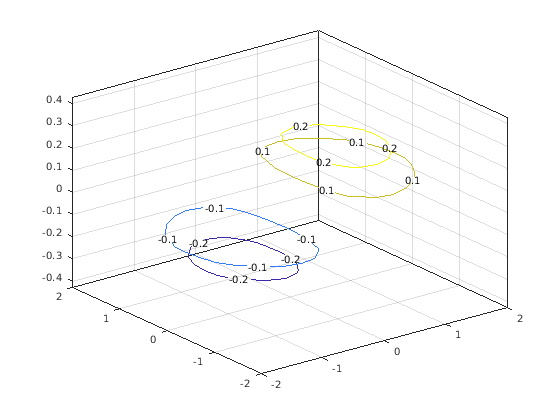

Контуры на определенных уровнях с метками
Задайте Z как функция двух переменных, X и Y. Затем постройте контуры в Z = [-.2 -.1 .1 .2]. Покажите метки контура путем установки ShowText свойство к 'on'.
[X,Y] = meshgrid(-2:0.25:2); Z = X.*exp(-X.^2-Y.^2); contour3(X,Y,Z,[-.2 -.1 .1 .2],'ShowText','on')
Контуры на одном уровне
Задайте Z как функция X и Y. В этом случае вызовите peaks функция, чтобы создать XY, и Z. Затем отобразите контуры в Z = 2.
[X,Y,Z] = peaks; contour3(X,Y,Z,[2 2]);
Пользовательская ширина линии
Задайте Z как функция двух переменных, X и Y. Постройте 30 контуров Z, и затем набор ширина линии к 3.
[X,Y] = meshgrid(-2:0.0125:2); Z = X.*exp(-X.^2-Y.^2); [M,c] = contour3(X,Y,Z,30); c.LineWidth = 3;
Входные параметры
X — x - координаты
матрица | вектор
x- в виде матрицы тот же размер как Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X векторный (1:n).
Когда X матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по Y. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда X вектор, значения должны строго увеличиваться или уменьшаться.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
XData свойство Contour объектно-ориентированная память x - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y — y - координаты
матрица | вектор
y- в виде матрицы тот же размер как Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y векторный (1:m).
Когда Y матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по X. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда Y вектор, значения должны строго увеличиваться или уменьшаться.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
YData свойство Contour объектно-ориентированная память y - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z — z - координаты
матрица
z- в виде матрицы. Эта матрица должна иметь по крайней мере две строки и два столбца, и она должна содержать по крайней мере два различных значения.
Пример: Z = peaks(20)
ZData свойство Contour объектно-ориентированная память z - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels — Уровни
скаляр | вектор
Очертите уровни в виде скалярного целого числа или вектора. Используйте этот аргумент, чтобы управлять номером и местоположением линий контура. Когда вы не задаете уровни, contour3 функция выбирает уровни автоматически.
Чтобы чертить линии контура в n автоматически выбранные высоты, задайте
levelsкак скалярное значение n.Чтобы чертить линии контура на определенных высотах, задайте
levelsкак вектор из монотонно увеличения значений.Чертить линии контура на одной высоте
k, задайтеlevelsкак двухэлементный вектор-строка[k k].
Пример: contour3(peaks,10) чертит линии контура на 10 автоматически выбранных высотах на peaks функция.
Пример: contour3(peaks,[-4 0 4]) чертит линии контура на 3 определенных высотах на peaks функция: -4, 0, и 4.
Пример: contour3(peaks,[3 3]) чертит линии контура, чтобы показать где высота peaks функцией является 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec — Стиль линии и цвет
вектор символов | строковый скаляр
Стиль линии и цвет в виде вектора символов или строкового скаляра, содержащего символы стиля линии, параметры цвета или обоих. Символы стиля линии перечислены в следующей таблице, и они могут появиться в любом порядке. Символы маркера, такие как 'o' проигнорированы.
Вы не должны задавать и стиль линии и цвет. Например, если вы не используете стиль линии и задаете цвет, затем график показывает сплошные линии с помощью заданного цвета.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
- | Сплошная линия (значение по умолчанию) |
|
-- | Пунктирная линия |
|
: | Пунктирная линия |
|
-. | Штрихпунктирная линия |
|
Эта таблица приводит доступные параметры цвета.
| Опция | Описание | Эквивалентный триплет RGB |
|---|---|---|
'red' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'magenta' или 'm' | Пурпурный | [1 0 1] |
'cyan' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
ax — Целевые оси
Axes объект
Целевые оси в виде Axes объект. Если вы не задаете оси, то contour3 графики в текущую систему координат.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
contour3(Z,'ShowText','on') отображает метки линии контура.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства контура.
Выходные аргументы
M ContourMatrix
матрица
Матрица контура, возвращенная как матрица 2D строки. Эта матрица содержит уровни контура (высоты) и координаты вершин на каждом уровне. Данные располагаются последовательно в n наборах столбцов для n линий контура:
Первый столбец в каждом наборе содержит уровень контура и количество вершин на том уровне. Главный номер является уровнем контура, и нижний номер является количеством вершин.
Последующие столбцы в наборе (x, y) координаты вершин. Каждый столбец представляет упорядоченную пару. Главным номером является x - координата, и нижним номером является y - координата.
Например, вот является первые несколько столбцов матрицы контура M = contour(peaks(3)):
ContourMatrix свойство Contour объектно-ориентированная память матрица контура.
c — Объект Contour
Contour объект
Contour объект. Используйте этот объект установить свойства после отображения контурного графика.
