fsurf

Постройте 3-D поверхность

свернуть все на странице

Синтаксис

fsurf(f)
fsurf(f,xyinterval)
fsurf(funx,funy,funz)
fsurf(funx,funy,funz,uvinterval)
fsurf(___,LineSpec)
fsurf(___,Name,Value)
fsurf(ax,___)
fs = fsurf(___)

Описание

пример

fsurf(f) создает объемную поверхностную диаграмму функционального z = f(x,y) на интервале по умолчанию [-5 5] для x и y.

fsurf(f,xyinterval) графики на заданном интервале. Использовать тот же интервал для обоих x и y, задайте xyinterval как двухэлементный вектор из формы [min max]. Чтобы использовать различные интервалы, задайте четырехэлементный вектор из формы [xmin xmax ymin ymax].

пример

fsurf(funx,funy,funz) строит параметрическую поверхность, заданную x = funx(u,v), y = funy(u,v), z = funz(u,v) на интервале по умолчанию [-5 5] для u и v.

fsurf(funx,funy,funz,uvinterval) графики на заданном интервале. Использовать тот же интервал для обоих u и v, задайте uvinterval как двухэлементный вектор из формы [min max]. Чтобы использовать различные интервалы, задайте четырехэлементный вектор из формы [umin umax vmin vmax].

fsurf(___,LineSpec) устанавливает стиль линии, символ маркера и поверхностный цвет. Например, '-r' задает красные линии. Используйте эту опцию после любой из предыдущих комбинаций входных аргументов.

пример

fsurf(___,Name,Value) задает поверхностные свойства с помощью одного или нескольких аргументов пары "имя-значение". Используйте эту опцию после любой из комбинаций входных аргументов в предыдущих синтаксисах.

fsurf(ax,___) графики в оси заданы ax вместо текущей системы координат (gca).

пример

fs = fsurf(___) возвращает FunctionSurface объект или ParameterizedFunctionSurface объект, в зависимости от входных параметров. Используйте fs запросить и изменить свойства определенной поверхности. Для списка свойств смотрите FunctionSurface Properties или ParameterizedFunctionSurface Properties.

Примеры

свернуть все

Скрипт Open Live Script

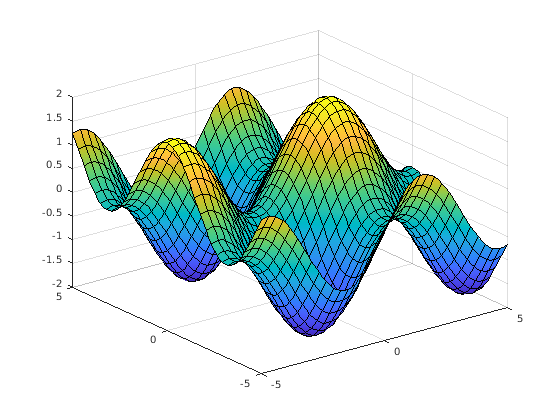

Постройте выражение sin(x)+cos(y) на интервале по умолчанию -5<x<5 и -5<y<5.

fsurf(@(x,y) sin(x)+cos(y))

Скрипт Open Live Script

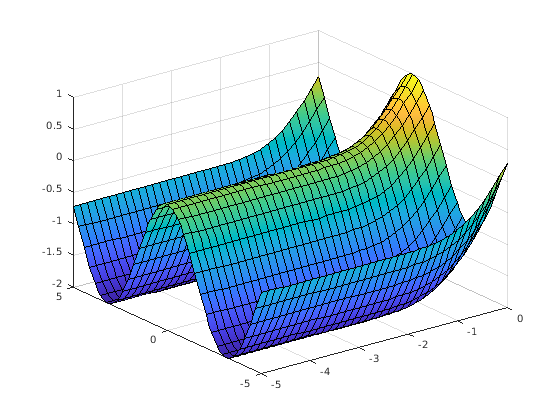

Постройте кусочное выражение

erf(x)+cos(y)-5<x<0sin(x)+cos(y)0<x<5

-5<y<5.

Задайте интервал графического вывода как второй входной параметр fsurf. Когда вы строите несколько поверхностей на различных интервалах в тех же осях, пределы по осям настраивают, чтобы включать все данные.

f1 = @(x,y) erf(x)+cos(y);
fsurf(f1,[-5 0 -5 5])
hold on
f2 = @(x,y) sin(x)+cos(y);
fsurf(f2,[0 5 -5 5])
hold off

Скрипт Open Live Script

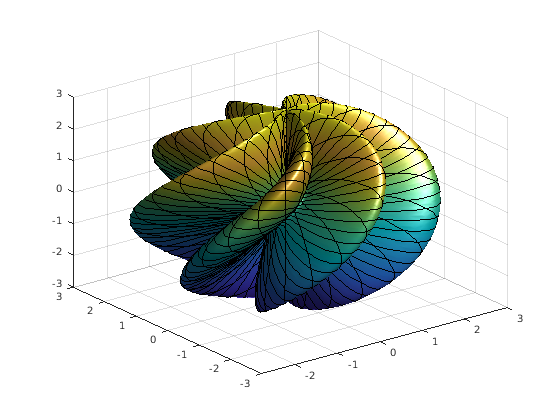

Постройте параметрированную поверхность

x=rcos(u)sin(v)y=rsin(u)sin(v)z=rcos(v)wherer=2+sin(7u+5v)

для 0<u<2π и 0<v<π. Добавьте свет в поверхность с помощью camlight.

r = @(u,v) 2 + sin(7.*u + 5.*v);
funx = @(u,v) r(u,v).*cos(u).*sin(v);
funy = @(u,v) r(u,v).*sin(u).*sin(v);
funz = @(u,v) r(u,v).*cos(v);
fsurf(funx,funy,funz,[0 2*pi 0 pi])
camlight

Скрипт Open Live Script

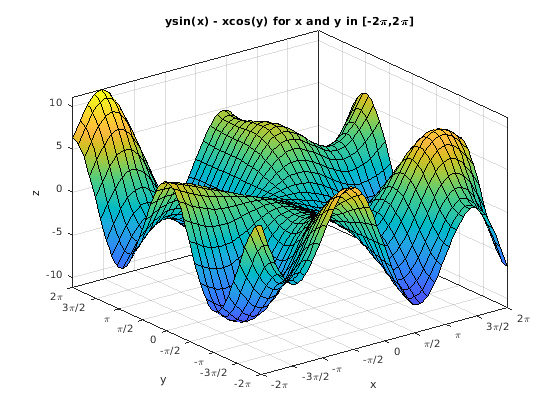

Для x и y от -2π к 2π, постройте 3-D поверхность ysin(x)-xcos(y). Добавьте заголовок и подписи по осям и отобразите схему осей.

fsurf(@(x,y) y.*sin(x)-x.*cos(y),[-2*pi 2*pi])
title('ysin(x) - xcos(y) for x and y in [-2\pi,2\pi]')
xlabel('x');
ylabel('y');
zlabel('z');
box on

Установите значения деления оси X и сопоставленные метки с помощью XTickLabel и XTick свойства объекта осей. Доступ к объекту осей с помощью gca. Точно так же установите значения деления оси Y и сопоставленные метки.

ax = gca;
ax.XTick = -2*pi:pi/2:2*pi;
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};

ax.YTick = -2*pi:pi/2:2*pi;
ax.YTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};

Скрипт Open Live Script

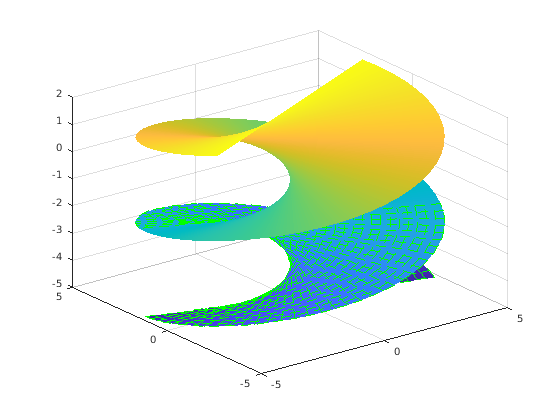

Постройте параметрическую поверхность x=usin(v), y=-ucos(v), z=v с различными стилями линии для различных значений vдля -5<v<-2, используйте пунктирную зеленую линию для поверхностных ребер. Для -2<v<2, выключите ребра путем установки EdgeColor свойство к 'none'.

funx = @(u,v) u.*sin(v);
funy = @(u,v) -u.*cos(v);
funz = @(u,v) v;

fsurf(funx,funy,funz,[-5 5 -5 -2],'--','EdgeColor','g')
hold on
fsurf(funx,funy,funz,[-5 5 -2 2],'EdgeColor','none')
hold off

Скрипт Open Live Script

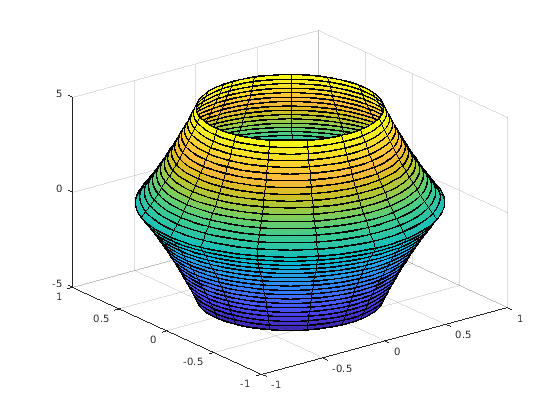

Постройте параметрическую поверхность

x=e-|u|/10sin(5|v|)y=e-|u|/10cos(5|v|)z=u.

Присвойте параметрированный функциональный объект подложки переменной.

x = @(u,v) exp(-abs(u)/10).*sin(5*abs(v));
y = @(u,v) exp(-abs(u)/10).*cos(5*abs(v));
z = @(u,v) u;
fs = fsurf(x,y,z)

fs =
  ParameterizedFunctionSurface with properties:

    XFunction: @(u,v)exp(-abs(u)/10).*sin(5*abs(v))
    YFunction: @(u,v)exp(-abs(u)/10).*cos(5*abs(v))
    ZFunction: @(u,v)u
    EdgeColor: [0 0 0]
    LineStyle: '-'
    FaceColor: 'interp'

  Show all properties

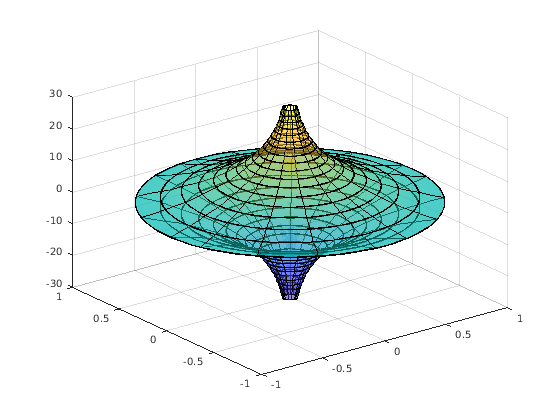

Измените интервал графического вывода для u к [-30 30] путем установки URange свойство объекта. Добавьте прозрачность в поверхность путем установки FaceAlpha свойство к значению между 0 (прозрачный) и 1 (непрозрачный).

fs.URange = [-30 30];

fs.FaceAlpha = .5;
Скрипт Open Live Script

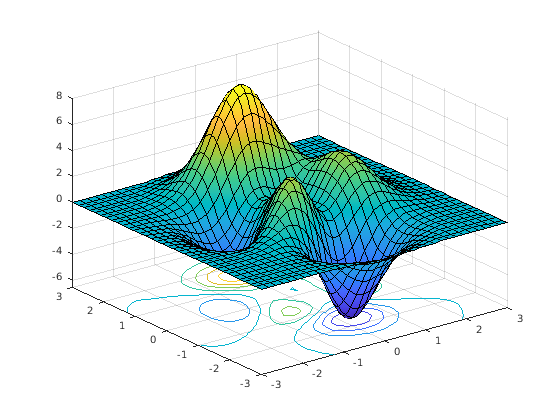

Покажите контуры ниже объемной поверхностной диаграммы путем установки 'ShowContours' опция к 'on'.

f = @(x,y) 3*(1-x).^2.*exp(-(x.^2)-(y+1).^2)...
    - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2)...
    - 1/3*exp(-(x+1).^2 - y.^2);
fsurf(f,[-3 3],'ShowContours','on')

Скрипт Open Live Script

Управляйте разрешением объемной поверхностной диаграммы с помощью 'MeshDensity' опция. Увеличение 'MeshDensity' может сделать более сглаженные, более точные графики, в то время как уменьшение его может увеличить скорость графического вывода.

Создайте два графика в мозаичном размещении графика. В первом графике отобразите параметрическую поверхность x=sin(s), y=cos(s), z=(t/10)sin(1/s). Поверхность имеет большой разрыв. Устраните эту проблему путем увеличения 'MeshDensity' к 40 во втором графике. fsurf заполняет разрыв, показывая это путем увеличения 'MeshDensity' вы увеличили разрешение.

tiledlayout(2,1)
nexttile
fsurf(@(s,t) sin(s), @(s,t) cos(s), @(s,t) t/10.*sin(1./s))
view(-172,25)
title('Default MeshDensity = 35')

nexttile
fsurf(@(s,t) sin(s), @(s,t) cos(s), @(s,t) t/10.*sin(1./s),'MeshDensity',40)
view(-172,25)
title('Increased MeshDensity = 40')

Входные параметры

свернуть все

3-D функция, чтобы построить в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы z = f(x,y). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: f = @(x,y) sin(x) + cos(y);

Графический вывод интервала для x и y, заданный в одной из следующих форм:

  • Вектор из формы [min max] — Используйте интервал [min max] для обоих x и y

  • Вектор из формы [xmin xmax ymin ymax] — Используйте интервал [xmin xmax] для x и [ymin ymax] для y.

Параметрическая функция для x координирует в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы x = funx(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: funx = @(u,v) u.*sin(v);

Параметрическая функция для y координирует в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы y = funy(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: funy = @(t) @(u,v) -u.*cos(v);

Параметрическая функция для z координирует в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы z = funz(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: funz = @(u,v) v;

Графический вывод интервала для u и v, заданный в одной из следующих форм:

  • Вектор из формы [min max] — Используйте интервал [min max] для обоих u и v

  • Вектор из формы [umin umax vmin vmax] — Используйте интервал [umin umax] для u и [vmin vmax] для v.

Объект осей. Если вы не задаете объект осей, то fsurf использует текущую систему координат.

Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.

Пример: '--or' красная пунктирная линия с круговыми маркерами

Стиль линииОписание
-Сплошная линия
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
МаркерОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'_'Горизонтальная линия
'|'Вертикальная линия
's'Квадрат
'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'p'Пентаграмма
'h'Гексаграмма
ЦветОписание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Marker','o','MarkerFaceColor','red'

Список свойств здесь является только подмножеством. Для полного списка смотрите свойства FunctionSurface Properties orParameterizedFunctionSurface.

Количество оценки указывает на направление в виде номера. Значением по умолчанию является 35. Поскольку fsurf объекты используют адаптивную оценку, фактическое количество точек оценки больше.

Пример: 100

Отобразите контурный график в соответствии с графиком в виде 'on' или 'off', или как числовой или логический 1 TRUE) или 0 ложь). Значение 'on' эквивалентно истине и 'off' эквивалентно false. Таким образом можно использовать значение этого свойства как логическое значение. Значение хранится как логическое значение включения - выключения типа matlab.lang.OnOffSwitchState.

Цвет линии в виде 'interp', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение триплета RGB по умолчанию [0 0 0] соответствует черный. 'interp' значение окрашивает ребра на основе ZData значения.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся линия
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая линияНикакая линия

Ширина линии в виде положительного значения в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы устанавливаете ширину линии на значение, которое меньше ширины пикселя в вашей системе, отображения линии как один пиксель шириной.

Символ маркера в виде одного из значений перечислен в этой таблице. По умолчанию объект не отображает маркеры. Определение символа маркера добавляет маркеры в каждой точке данных или вершине.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
'_'Горизонтальная линия
'|'Вертикальная линия
'square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
'pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' или 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Размер маркера в виде положительного значения в точках, где 1 точка = 1/72 дюйма.

Выходные аргументы

свернуть все

Один или несколько FunctionSurface или ParameterizedFunctionSurface объекты, возвращенные как скаляр или вектор.

  • Если вы используете fsurf(f) синтаксис или изменение этого синтаксиса, затем fsurf возвращает FunctionSurface объекты.

  • Если вы используете fsurf(funx,funy,funz) синтаксис или изменение этого синтаксиса, затем fsurf возвращает ParameterizedFunctionSurface объекты.

Можно использовать эти объекты запросить и изменить свойства определенной поверхности. Для списка свойств смотрите FunctionSurface Properties и ParameterizedFunctionSurface Properties.

Смотрите также

Функции

Свойства

Введенный в R2016a
