isomorphism

Вычислите изоморфизм между двумя графиками

Описание

пример

P = isomorphism(G1,G2) вычисляет отношение эквивалентности изоморфизма графов между графиками G1 и G2, если вы существуете. Если никакой изоморфизм не существует, то P пустой массив.

пример

P = isomorphism(___,Name,Value) задает дополнительные опции с одним или несколькими аргументами пары "имя-значение". Например, можно задать 'NodeVariables' и список переменных узла, чтобы указать, что изоморфизм должен сохранить эти переменные, чтобы быть допустимым.

[P,edgeperm] = isomorphism(___) дополнительно возвращает вектор из сочетаний ребра, edgeperm. Этот выход позволяет вам сохранить переменные ребра при работе с мультиграфами.

Примеры

свернуть все

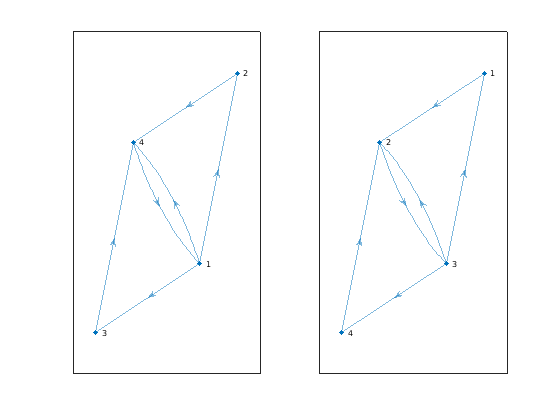

Создайте и постройте двух ориентированных графов, и затем вычислите отношение изоморфизма между ними.

G1 = digraph([1 1 1 2 3 4],[2 3 4 4 4 1]);
G2 = digraph([3 3 3 2 1 4],[1 4 2 3 2 2]);
subplot(1,2,1)
plot(G1)
subplot(1,2,2)
plot(G2)

p = isomorphism(G1,G2)
p = 4×1

     3
     1
     4
     2

Результат показывает на тот reordernodes(G2,p) имеет ту же структуру как G1.

Создайте и постройте два графика, G1 и G2.

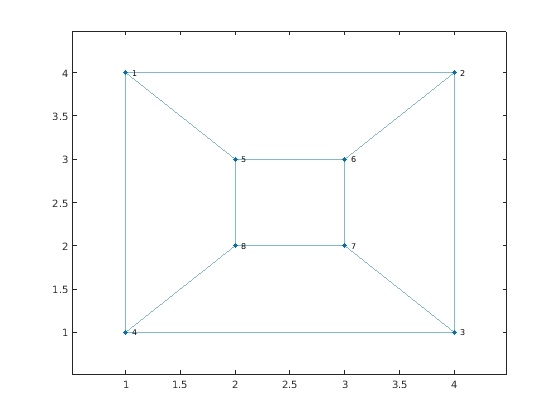

G1 = graph([1 1 1 2 2 3 3 4 5 5 7 7],[2 4 5 3 6 4 7 8 6 8 6 8]);
plot(G1,'XData',[1 4 4 1 2 3 3 2],'YData',[4 4 1 1 3 3 2 2])

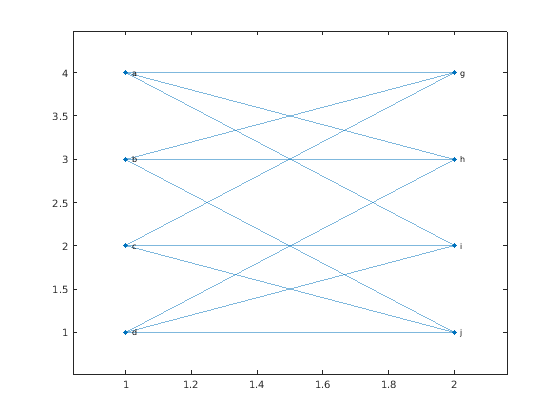

G2 = graph({'a' 'a' 'a' 'b' 'b' 'b' 'c' 'c' 'c' 'd' 'd' 'd'}, ...
    {'g' 'h' 'i' 'g' 'h' 'j' 'g' 'i' 'j' 'h' 'i' 'j'});
plot(G2,'XData',[1 2 2 2 1 2 1 1],'YData',[4 4 3 2 3 1 2 1])

Вычислите отношение изоморфизма между графиками, если вы существуете. Результат показывает, что вершины графика могут быть переставлены, чтобы представлять тот же график несмотря на их различные метки и размещения.

p = isomorphism(G1,G2)
p = 8×1

     1
     2
     5
     3
     4
     7
     6
     8

Вычислите два различных отношения изоморфизма между двумя графиками. Одно из отношений сохраняет свойство узла, в то время как другой игнорирует его.

Создайте два подобных графика. Добавьте свойство Color узла к каждому из графиков.

G1 = graph({'d' 'e' 'f'},{'e' 'f' 'd'});
G1.Nodes.Color = {'blue' 'red' 'red'}';

G2 = graph({'a' 'b' 'c'},{'b' 'c' 'a'});
G2.Nodes.Color = {'red' 'red' 'blue'}';

Постройте графики рядом друг с другом на том же рисунке. Окрасьте узлы в красный, которые имеют Color = 'red'.

subplot(1,2,1)
p1 = plot(G1);
highlight(p1,{'e' 'f'},'NodeColor','r')

subplot(1,2,2)
p2 = plot(G2);
highlight(p2,{'a' 'b'},'NodeColor','r')

Вычислите изоморфизм между графиками, игнорируя Color свойство.

p = isomorphism(G1,G2)
p = 3×1

     1
     2
     3

Вычислите изоморфизм снова, но на этот раз сохраните значение Color свойство в сравнении. isomorphism возвращает различную перестановку, которая сохраняет Color свойство.

p = isomorphism(G1,G2,'NodeVariables','Color')
p = 3×1

     3
     1
     2

Просмотрите узлы в G1 и G2 то, что изоморфизм соответствует вместе.

[G1.Nodes.Name, G2.Nodes.Name(p)]
ans = 3x2 cell
    {'d'}    {'c'}
    {'e'}    {'a'}
    {'f'}    {'b'}

Входные параметры

свернуть все

Введите графики в виде отдельных аргументов graph или digraph объекты. Использование graph создать неориентированного графа или digraph создать ориентированного графа.

G1 и G2 должен быть оба graph объекты или оба digraph объекты.

Пример: G1 = graph(1,2)

Пример: G1 = digraph([1 2],[2 3])

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: P = isomorphism(G1,G2,'NodeVariables',{'Var1' 'Var2'})

Переменные ребра, чтобы сохранить в виде разделенной запятой пары, состоящей из 'EdgeVariables' и вектор символов, строковый скаляр, массив ячеек из символьных векторов или массив строк. Используйте эту опцию, чтобы задать одну или несколько переменных ребра, которые находятся в обоих G1.Edges и G2.Edges. Изоморфизм должен сохранить заданные переменные ребра для того, чтобы быть допустимым.

Если G мультиграф, затем можно задать второй выход edgeperms позволять переупорядочить переменные ребра.

Типы данных: char | string | cell

Переменные узла, чтобы сохранить в виде разделенной запятой пары, состоящей из 'NodeVariables' и вектор символов, строковый скаляр, массив ячеек из символьных векторов или массив строк. Используйте эту опцию, чтобы задать одну или несколько переменных узла, которые находятся в обоих G1.Nodes и G2.Nodes. Изоморфизм должен сохранить заданные переменные узла для того, чтобы быть допустимым.

Типы данных: char | string | cell

Выходные аргументы

свернуть все

Вектор сочетания для изоморфизма, возвращенного как вектор-столбец, когда изоморфизм существует или как пустой массив [] когда изоморфизм не существует. Если P не пусто, затем reordernodes(G2,P) имеет ту же структуру как G1.

Сочетание ребра, возвращенное как вектор-столбец. При работе с мультиграфами вектор сочетания ребра позволяет вам сохранить переменные ребра, заданные 'EdgeVariables' пара "имя-значение". Используйте эти команды, чтобы переупорядочить переменные ребра повторных ребер:

[p,edgeperm] = isomorphism(g1,g2,'EdgeVariables',edgevars);
g2perm = reordernodes(g2, p);
g2perm.Edges(:, 2:end) = g2perm.Edges(edgeperm, 2:end);

Больше о

свернуть все

Изоморфизм графов

Два графика, G1 и G2, изоморфны, если там существует сочетание узлов P таким образом, что reordernodes(G2,P) имеет ту же структуру как G1.

Два графика, которые изоморфны, имеют подобную структуру. Например, если график содержит один цикл, то все графики, изоморфные к тому графику также, содержат один цикл.

Введенный в R2017b
