Пакет: matlab.graphics.chartcontainer.mixin
Добавьте поддержку легенды, чтобы строить диаграмму контейнерного подкласса
matlab.graphics.chartcontainer.mixin.Legend класс для добавления поддержки легенды графикам, которые наследовались matlab.graphics.chartcontainer.ChartContainer. Путем наследования этому классу можно отобразить легенду в графике. Ваши пользователи могут выбрать опции в панели меню фигуры или панели инструментов фигуры, чтобы показать или скрыть ту легенду.
Используйте этот синтаксис, чтобы включить поддержку легенды вашего графика:
classdef MyChart < matlab.graphics.chartcontainer.ChartContainer & ...
matlab.graphics.chartcontainer.mixin.Legend
...
endmatlab.graphics.chartcontainer.mixin.Legend классом является handle класс.
Abstract | true |
HandleCompatible | true |
Для получения информации об атрибутах класса см. Атрибуты класса.
Задайте SmoothLegendPlot класс, который строит набор данных с помощью точечной синей линии со сглаживавшей версией линии.
Чтобы задать класс, создайте файл с именем SmoothLegendPlot.m это содержит следующий код. setup метод для этого класса выполняет эти задачи:
Создает два Line объекты с соответствующим DisplayName значения, чтобы показать в легенде
Делает легенду видимой путем установки LegendVisible свойство к 'on'
Получает Legend возразите и настраивает цвет текста, цвет обводки поля и ширину линии поля
classdef SmoothLegendPlot < matlab.graphics.chartcontainer.ChartContainer & ... matlab.graphics.chartcontainer.mixin.Legend properties XData (1,:) double = NaN YData (1,:) double = NaN SmoothColor (1,3) double {mustBeGreaterThanOrEqual(SmoothColor,0),... mustBeLessThanOrEqual(SmoothColor,1)} = [0.9290 0.6940 0.1250] SmoothWidth (1,1) double = 2 end properties(Access = private,Transient,NonCopyable) OriginalLine (1,1) matlab.graphics.chart.primitive.Line SmoothLine (1,1) matlab.graphics.chart.primitive.Line end methods(Access = protected) function setup(obj) ax = getAxes(obj); % Create line objects. Define line styles and legend names. obj.OriginalLine = plot(ax,NaN,NaN,'LineStyle',':',... 'DisplayName','Original'); hold(ax,'on') obj.SmoothLine = plot(ax,NaN,NaN,... 'DisplayName','Smooth'); % Make legend visible obj.LegendVisible = 'on'; % Get legend and set text color, edge color, and line width lgd = getLegend(obj); lgd.TextColor = [.3 .3 .3]; lgd.EdgeColor = [.8 .8 .8]; lgd.LineWidth = .7; hold(ax,'off') end function update(obj) % Update Line data obj.OriginalLine.XData = obj.XData; obj.OriginalLine.YData = obj.YData; obj.SmoothLine.XData = obj.XData; obj.SmoothLine.YData = createSmoothData(obj); % Adjust smooth line appearance obj.SmoothLine.LineWidth = obj.SmoothWidth; obj.SmoothLine.Color = obj.SmoothColor; end function sm = createSmoothData(obj) % Calculate smoothed data v = ones(1,10)*0.1; sm = conv(obj.YData,v,'same'); end end end

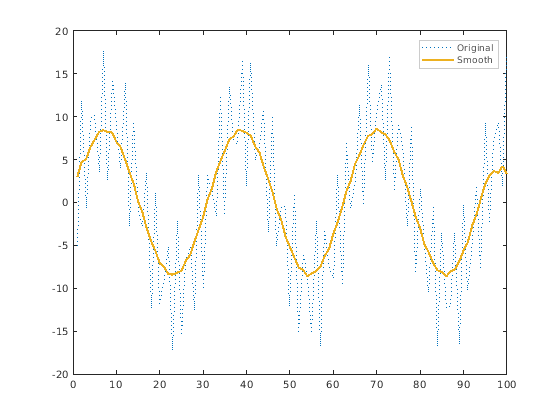

Затем создайте пару x и y векторы. Постройте x и y путем вызова SmoothLegendPlot метод конструктора, который наследован от ChartContainer класс. Задайте 'XData' и 'YData' аргументы пары "имя-значение" и возвращают объект диаграммы как c.
x = 1:1:100; y = 10*sin(x./5)+8*sin(10.*x+0.5); c = SmoothLegendPlot('XData',x,'YData',y);

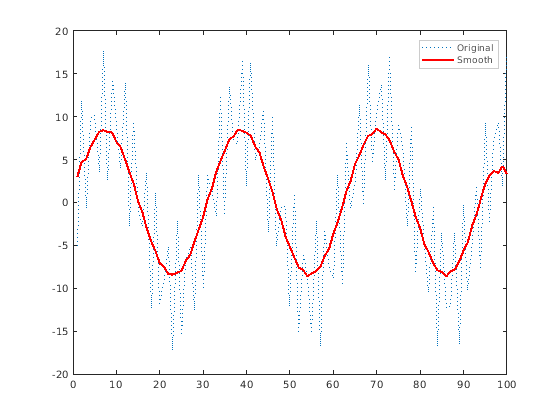

Используйте c изменить цвет ровной линии к красному. Заметьте, что легенда также показывает цвет новой строки.
c.SmoothColor = [1 0 0];
