Дрожь или векторный график
quiver( стрелы графиков с направленными компонентами X,Y,U,V)U и V в Декартовых координатах, заданных X и Y. Например, первая стрела порождает из точки X(1) и Y(1), расширяет горизонтально согласно U(1), и расширяет вертикально согласно V(1). По умолчанию, quiver функционируйте масштабирует длины стрелы так, чтобы они не перекрывались.
quiver( стрелы графиков с направленными компонентами, заданными U,V)U и V в равномерно распределенных точках.
Если U и V векторы, затем x-координаты диапазона стрел от 1 до числа элементов в U и V, и y-координаты являются всем 1.
Если U и V матрицы, затем x-координаты диапазона стрел от 1 до количества столбцов в U и V, и y-координаты стрел лежат в диапазоне от 1 до количества строк в U и V.
quiver(___, настраивает длину стрел:scale)
Когда scale положительное число, quiver функция автоматически настраивает длины стрел, таким образом, они не перекрываются, затем расширяет их на коэффициент scale. Например, scale из 2 удваивает длину стрел и scale из 0,5 половин длина стрел.
Когда scale 0, такие как quiver(X,Y,U,V,0), затем автоматическое масштабирование отключено.
quiver(___, заполняет маркеры, заданные LineSpec,'filled')LineSpec.
quiver(___, задает свойства дрожи с помощью одного или нескольких аргументов пары "имя-значение". Для списка свойств смотрите Quiver Properties. Задайте аргументы пары "имя-значение" после всех других входных параметров. Аргументы пары "имя-значение" применяются ко всем стрелкам в графике полей градиента.Name,Value)
q = quiver(___) возвращает Quiver объект. Этот объект полезен для управления свойствами графика полей градиента после создания его.
Загрузите выборочные данные, которые представляют воздушные потоки по Северной Америке. В данном примере выберите подмножество данных.
load('wind','x','y','u','v') X = x(11:22,11:22,1); Y = y(11:22,11:22,1); U = u(11:22,11:22,1); V = v(11:22,11:22,1);

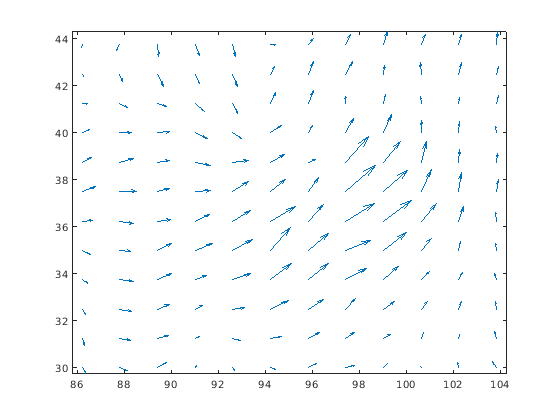

Создайте график полей градиента подмножества, которое вы выбрали. Векторы X и Y представляйте местоположение основы каждой стрелы и U и V представляйте направленные компоненты каждой стрелы. По умолчанию, quiver функция сокращает стрелы, таким образом, они не перекрываются. Вызовите axis equal использовать равные единичные длины данных вдоль каждой оси. Это высказывает мнение стрел в правильном направлении.
quiver(X,Y,U,V)
axis equal

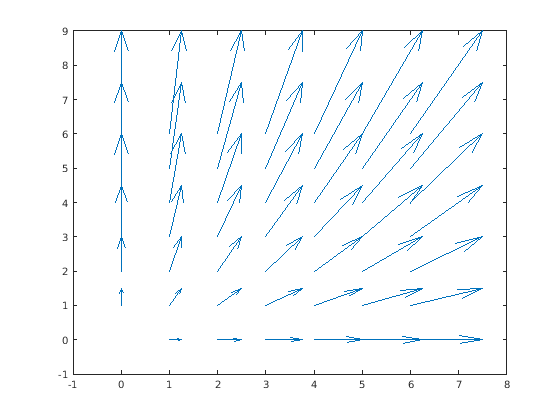

По умолчанию, quiver функция сокращает стрелы, таким образом, они не перекрываются. Отключите автоматическое масштабирование так, чтобы длины стрелы были определены полностью U и V путем установки scale аргумент к 0.
Например, создайте сетку X и Y значения с помощью meshgrid функция. Задайте направленные компоненты с помощью этих значений. Затем создайте график полей градиента без автоматического масштабирования.
[X,Y] = meshgrid(0:6,0:6); U = 0.25*X; V = 0.5*Y; quiver(X,Y,U,V,0)
Постройте градиент и контуры функции . Используйте quiver функционируйте, чтобы построить градиент и contour функционируйте, чтобы построить контуры.
Во-первых, создайте сетку x-и y-значений, которые равномерно распределены. Используйте их, чтобы вычислить z. Затем найдите градиент z путем определения интервала между точками.
spacing = 0.2; [X,Y] = meshgrid(-2:spacing:2); Z = X.*exp(-X.^2 - Y.^2); [DX,DY] = gradient(Z,spacing);

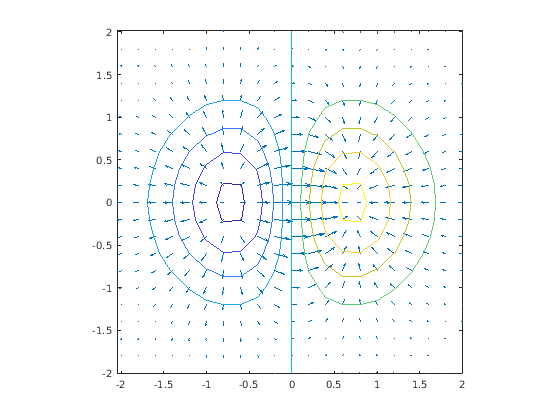

Отобразите векторы градиента как график полей градиента. Затем линии контура отображения в тех же осях. Настройте отображение так, чтобы векторы градиента казались перпендикулярными линиям контура путем вызова axis equal.
quiver(X,Y,DX,DY) hold on contour(X,Y,Z) axis equal hold off

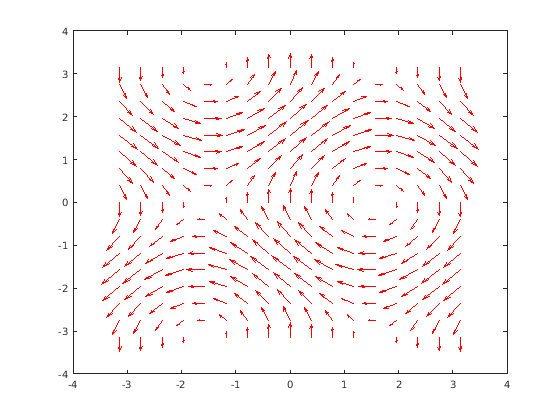

Создайте график полей градиента и задайте цвет для стрел.
[X,Y] = meshgrid(-pi:pi/8:pi,-pi:pi/8:pi);
U = sin(Y);
V = cos(X);
quiver(X,Y,U,V,'r')
Создайте сетку X и Y значения и два набора U и V направленные компоненты.
[X,Y] = meshgrid(0:pi/8:pi,-pi:pi/8:pi); U1 = sin(X); V1 = cos(Y); U2 = sin(Y); V2 = cos(X);

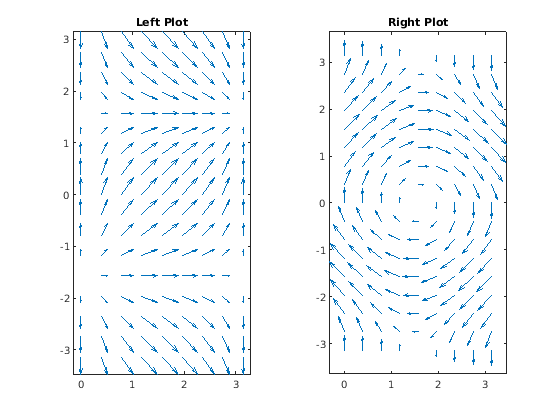

Создайте мозаичное размещение графиков с двумя осями, ax1 и ax2. Добавьте график полей градиента, и заголовок на каждого исключает. (Прежде чем R2019b, используйте subplot вместо tiledlayout и nexttile.)
tiledlayout(1,2) ax1 = nexttile; quiver(ax1,X,Y,U1,V1) axis equal title(ax1,'Left Plot') ax2 = nexttile; quiver(ax2,X,Y,U2,V2) axis equal title(ax2,'Right Plot')

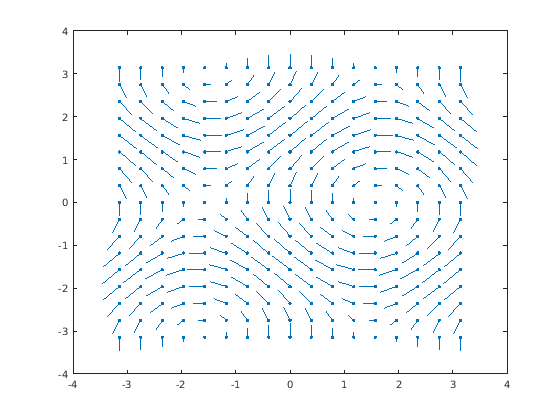

Создайте график полей градиента и возвратите объект дрожи. Затем удалите наконечники стрелки и добавьте точечные маркеры в основе каждой стрелы.
[X,Y] = meshgrid(-pi:pi/8:pi,-pi:pi/8:pi); U = sin(Y); V = cos(X); q = quiver(X,Y,U,V); q.ShowArrowHead = 'off'; q.Marker = '.';
Чтобы создать график полей градиента с помощью полярных координат, сначала преобразуйте их в Декартовы координаты с помощью pol2cart функция.
