generatePlotParameters

Параметры для plotSection

свернуть все на странице

Синтаксис

plotParams = generatePlotParameters(EMPCobj)

Описание

пример

plotParams = generatePlotParameters(EMPCobj) создает структуру параметров для 2D частного графика явного закона о MPC управлении явного контроллера MPC, EMPCobj. Вы устанавливаете поля этой структуры и используете ее, чтобы сгенерировать график с помощью plotSection команда.

Примеры

свернуть все

Скрипт Open Live Script

Задайте модель объекта с двойным интегратором и создайте традиционный неявный контроллер MPC для этого объекта. Ограничьте переменную, которой управляют, иметь абсолютное значение меньше, чем 1.

plant = tf(1,[1 0 0]);
MPCobj = mpc(plant,0.1,10,3);
-->The "Weights.ManipulatedVariables" property of "mpc" object is empty. Assuming default 0.00000.
-->The "Weights.ManipulatedVariablesRate" property of "mpc" object is empty. Assuming default 0.10000.
-->The "Weights.OutputVariables" property of "mpc" object is empty. Assuming default 1.00000.

MPCobj.MV = struct('Min',-1,'Max',1);

Задайте границы параметра для генерации явного контроллера MPC.

range = generateExplicitRange(MPCobj);
-->Converting the "Model.Plant" property of "mpc" object to state-space.
-->Converting model to discrete time.
   Assuming no disturbance added to measured output channel #1.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

range.State.Min(:) = [-10;-10];
range.State.Max(:) = [10;10];
range.Reference.Min(:) = -2;
range.Reference.Max(:) = 2;
range.ManipulatedVariable.Min(:) = -1.1;
range.ManipulatedVariable.Max(:) = 1.1;

Создайте явный контроллер MPC.

EMPCobj = generateExplicitMPC(MPCobj,range);
Regions found / unexplored:       19/       0

Создайте структуру параметра графика по умолчанию, которая указывает, что все параметры контроллера фиксируются по их номинальной стоимости для графического вывода.

plotParams = generatePlotParameters(EMPCobj);

Позвольте состояниям контроллера варьироваться при создании графика.

plotParams.State.Index = [];
plotParams.State.Value = [];

Зафиксируйте переменную, которой управляют, и опорный сигнал к 0 для графического вывода.

plotParams.ManipulatedVariable.Index(1) = 1;
plotParams.ManipulatedVariable.Value(1) = 0;
plotParams.Reference.Index(1) = 1;
plotParams.Reference.Value(1) = 0;

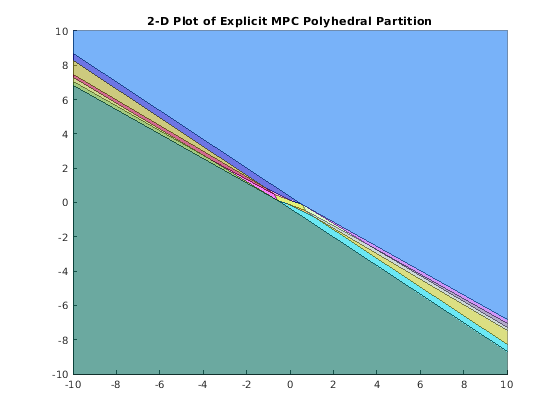

Сгенерируйте 2D график раздела для явного контроллера MPC.

plotSection(EMPCobj,plotParams)

ans =
  Figure (1: PiecewiseAffineSectionPlot) with properties:

      Number: 1
        Name: 'PiecewiseAffineSectionPlot'
       Color: [1 1 1]
    Position: [361 503 560 420]
       Units: 'pixels'

  Show all properties

Входные параметры

свернуть все

Явный контроллер MPC, для которого вы хотите создать 2D частный график в виде Явного контроллера MPC объект. Использование generateExplicitMPC создать явный контроллер MPC.

Выходные аргументы

свернуть все

Параметры для частного графика явного закона о MPC управлении, возвращенного как структура.

Как возвращено generatePlotParameters, plotParams команда структуры фиксирует параметры всего закона о надзоре по их номинальной стоимости. Чтобы получить желаемый график, устраните Index и Value записи этих двух параметров, формирующих оси графика, и, изменяют фиксированные значения по мере необходимости. Затем используйте plotSection команда, чтобы отобразить 2D частный график областей явного закона о надзоре PWA остающимися свободными параметрами как x и оси y.

Поля структуры параметров графика следующие.

Фиксированный диспетчер утверждает в виде структуры, имеющей Index поле и Value поле . Поле plotParams.State.Index вектор, который содержит индексы состояний контроллера, чтобы зафиксировать для графика и plotParams.State.Value содержит соответствующие значения постоянного состояния.

Измените значение по умолчанию plotParams.State сгенерировать желаемый график. Смотрите Задают Фиксированные Параметры для 2D Графика Явного Закона о надзоре.

Фиксированные значения опорного сигнала в виде структуры, имеющей Index поле и Value поле . Поле plotParams.Reference.Index вектор, который содержит индексы опорных сигналов, чтобы зафиксировать для графика и plotParams.Reference.Value содержит соответствующие постоянные значения опорного сигнала.

Измените значение по умолчанию plotParams.Reference сгенерировать желаемый график. Смотрите Задают Фиксированные Параметры для 2D Графика Явного Закона о надзоре.

Зафиксированные измеренные значения воздействия в виде структуры, имеющей Index поле и Value поле . Поле plotParams.MeasuredDisturbance.Index вектор, который содержит индексы измеренных воздействий, чтобы зафиксировать для графика и plotParams.MeasuredDisturbance.Value содержит соответствующие постоянные измеренные значения воздействия.

Измените значение по умолчанию plotParams.MeasuredDisturbance сгенерировать желаемый график. Смотрите Задают Фиксированные Параметры для 2D Графика Явного Закона о надзоре.

Зафиксированные значения переменных, которыми управляют, в виде структуры, имеющей Index поле и Value поле . Поле plotParams.ManipulatedVariable.Index вектор, который содержит индексы переменных, которыми управляют, чтобы зафиксировать для графика и plotParams.ManipulatedVariable.Value содержит соответствующие постоянные значения переменных, которыми управляют.

Измените значение по умолчанию plotParams.ManipulatedVariable сгенерировать желаемый график. Смотрите Задают Фиксированные Параметры для 2D Графика Явного Закона о надзоре.

Смотрите также

|

Введенный в R2014b
