Добавьте поверхность в 2D геометрию, чтобы заполнить внутреннюю пустоту.

Создайте модель PDE.

model = createpde();

Импортируйте геометрию. Эта геометрия имеет одну поверхность.

gm = importGeometry(model,'PlateSquareHolePlanar.stl')

gm =
  DiscreteGeometry with properties:

       NumCells: 0
       NumFaces: 1
       NumEdges: 8
    NumVertices: 8

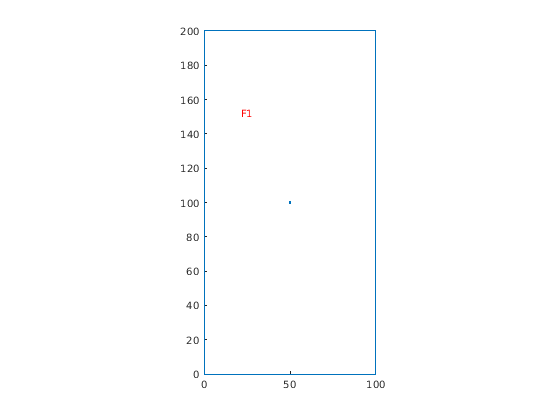

Постройте геометрию и отобразите метки поверхности.

pdegplot(gm,'FaceLabels','on')

Увеличьте масштаб и отобразите метки ребра маленького отверстия в центре.

figure
pdegplot(gm,'EdgeLabels','on')
axis([49 51 99 101])

Заполните отверстие путем добавления поверхности. Количество поверхностей в геометрии превращается на 2.

gm = addFace(gm,[1 8 4 5])

gm =
  DiscreteGeometry with properties:

       NumCells: 0
       NumFaces: 2
       NumEdges: 8
    NumVertices: 8

Постройте модифицированную геометрию и отобразите метки поверхности.

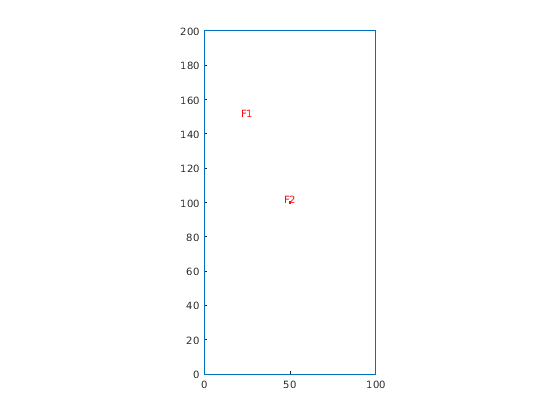

pdegplot(gm,'FaceLabels','on')

Добавьте поверхность в 3-D геометрии, чтобы разделить ячейку в две ячейки.

Создайте модель PDE.

model = createpde();

Импортируйте геометрию. Геометрия состоит из одной ячейки.

gm = importGeometry(model,'MotherboardFragment1.STL')

gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 26
       NumEdges: 46
    NumVertices: 34

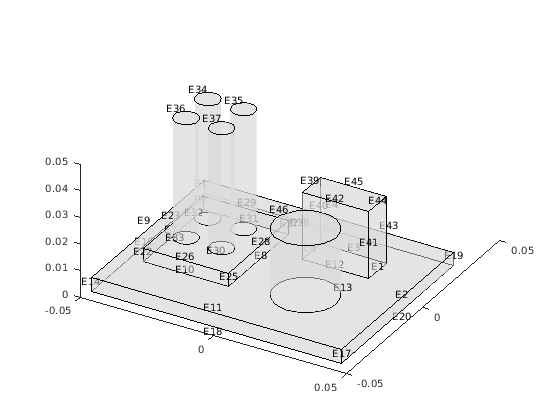

Постройте геометрию и отобразите метки ребра. Увеличьте масштаб соответствующей части геометрии, чтобы видеть метки ребра там более ясно.

pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.5)

xlim([-0.05 0.05])
ylim([-0.05 0.05])
zlim([0 0.05])

Разделите кубоид на правой стороне в отдельную ячейку. Для этого добавьте поверхность, ограниченную ребрами 1, 3, 6, и 12.

[gm,ID] = addFace(gm,[1 3 6 12])

gm =
  DiscreteGeometry with properties:

       NumCells: 2
       NumFaces: 27
       NumEdges: 46
    NumVertices: 34

ID = 27

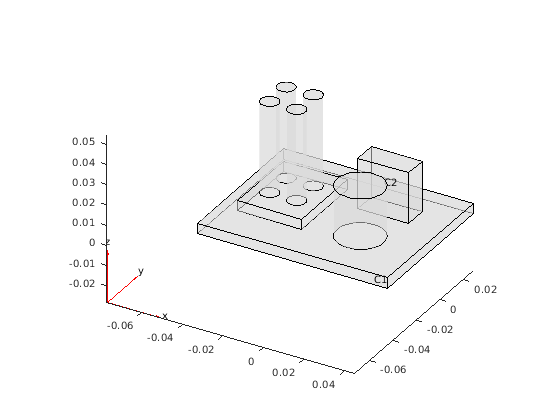

Постройте модифицированную геометрию и отобразите метки ячейки.

pdegplot(gm,'CellLabels','on','FaceAlpha',0.5)

Теперь разделите кубоид на левой стороне платы и всех цилиндров в отдельные ячейки путем добавления поверхности в нижней части каждой формы. Чтобы видеть метки ребра более ясно, масштабируйте и вращайте график. Используйте массив ячеек, чтобы добавить несколько новых поверхностей одновременно.

[gm,IDs] = addFace(gm,{[5 7 8 10], ...
                        30, ...
                        31, ...
                        32, ...
                        33, ...
                        13})

gm =
  DiscreteGeometry with properties:

       NumCells: 8
       NumFaces: 33
       NumEdges: 46
    NumVertices: 34

IDs = 6×1

    28
    29
    30
    31
    32
    33

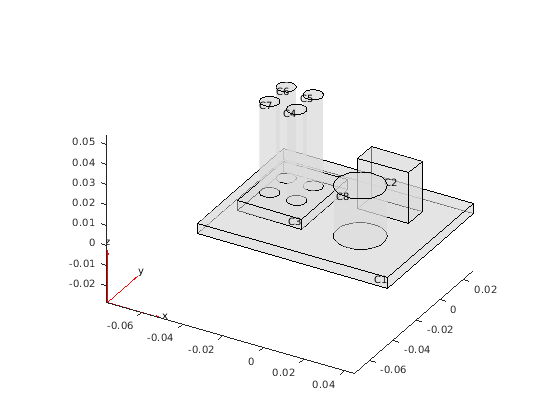

Постройте модифицированную геометрию и отобразите метки ячейки.

pdegplot(gm,'CellLabels','on','FaceAlpha',0.5)
