Second-Order Low-Pass Filter (Discrete or Continuous)

Дискретное время или непрерывное время фильтр lowpass второго порядка

расширьте все на странице
  • Библиотека:

  • Simscape / Электрический / Управление / Общее Управление

  • Second-Order Low-Pass Filter (Discrete or Continuous) block

Описание

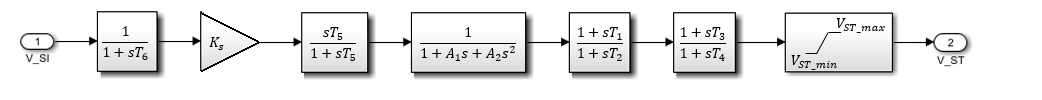

Блок Second-Order Low-Pass Filter (Discrete or Continuous) реализует фильтр нижних частот второго порядка в соответствии со Станд. IEEE 421.5-2016 [1]. В стандарте фильтр является одним входом, один формирователь выходного сигнала, который используется в Стабилизаторе Энергосистемы PSS1A.

В PSS1A фильтр составляет некоторые низкочастотные эффекты высокочастотных крутильных фильтров. Это может также помочь сформировать усиление и характеристики фазы стабилизатора.

Чтобы переключиться между непрерывными и дискретными реализациями блока Second-Order Low-Pass Filter (Discrete or Continuous), настройте значение параметров Sample time.

Начальные условия

Чтобы задать начальные условия этого блока, установите Initialization на:

  • Inherited from block input — Блок устанавливает состояние и выходные начальные условия к начальному входу.

  • Specify as parameter — Блок устанавливает начальное условие состояния к значению Initial state.

Порты

Входной параметр

развернуть все

Вход Filter.

Типы данных: single | double

Вывод

развернуть все

Filtered выход. Выход имеет то же число элементов как вход.

Типы данных: single | double

Параметры

развернуть все

A1, сигнал, обусловливающий частоту, фильтрует коэффициент s.

A2, сигнал, обусловливающий частоту, фильтрует коэффициент s2.

Задайте условие начального состояния для этого блока. Для получения дополнительной информации смотрите Начальные условия.

Блокируйте начальное состояние.

Зависимости

Чтобы включить этот параметр, установите Initialization на Specify as parameter.

Время между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? и Настройка времени выборки.

Для наследованной операции дискретного времени задайте -1. Для операции дискретного времени задайте положительное целое число. Для операции непрерывного времени задайте 0.

Если этот блок находится в подсистеме маскированной, или другая различная подсистема, которая позволяет вам переключаться между непрерывной операцией и дискретной операцией, продвигает параметр шага расчета. Продвижение параметра шага расчета гарантирует правильное переключение между непрерывными и дискретными реализациями блока. Для получения дополнительной информации смотрите, Продвигают Параметр Маску.

Ссылки

[1] Методические рекомендации IEEE для системных моделей возбуждения для исследований устойчивости энергосистемы. Станд. IEEE 421.5-2016. Пискатауэй, NJ: IEEE-SA, 2016.
