В этом примере рассмотрите пожизненные данные 10 идентичных машин следующими 6 потенциальными предвещающими параметрами$$-$$постоянный, линейный, квадратичный, кубический, логарифмический, и периодический. Набор данных machineDataCellArray.mat содержит C который является 1x10 массив ячеек матриц, где каждым элементом массива ячеек является матрица, которая содержит пожизненные данные машины. Для каждой матрицы в массиве ячеек первый столбец содержит время, в то время как другие столбцы содержат переменные данных.

Загрузите пожизненные данные и визуализируйте их по времени.

load('machineDataCellArray.mat','C')
display(C)

C=1×10 cell array
  Columns 1 through 4

    {219x7 double}    {189x7 double}    {202x7 double}    {199x7 double}

  Columns 5 through 8

    {229x7 double}    {184x7 double}    {224x7 double}    {208x7 double}

  Columns 9 through 10

    {181x7 double}    {197x7 double}

for k = 1:length(C)
    plot(C{k}(:,1), C{k}(:,2:end));
    hold on;
end

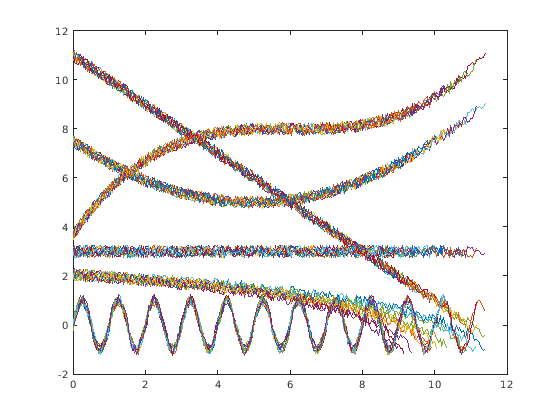

Наблюдайте 6, отличающиеся постоянный индикаторами состояния, линейный, квадратичный, кубический, логарифмический, и периодический – для всех 10 машин на графике.

Визуализируйте trendability потенциальных предвещающих функций.

trendability(C)

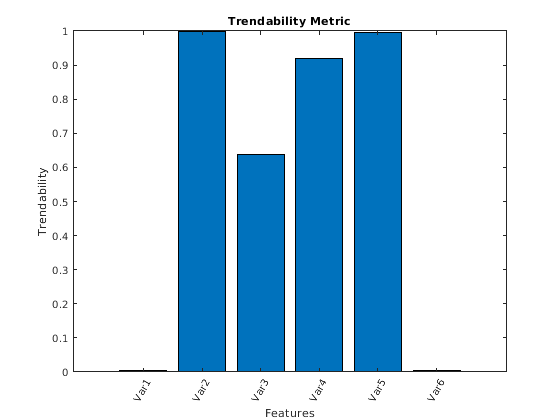

Из графика гистограммы заметьте что функции Var2 и Var5 имейте trendability значения 1. Следовательно, эти функции более подходят для остающихся предсказаний срока полезного использования, поскольку они - лучшие индикаторы здоровья машины.

В этом примере рассмотрите пожизненные данные 10 идентичных машин следующими 6 потенциальными предвещающими параметрами$$-$$постоянный, линейный, квадратичный, кубический, логарифмический, и периодический. Набор данных machineDataTable.mat содержит T, который является 1x10 массив ячеек таблиц, где каждый элемент массива ячеек содержит таблицу пожизненных данных для машины.

Загрузите и отобразите данные.

load('machineDataTable.mat','T');
display(T)

T=1×10 cell array
  Columns 1 through 4

    {219x7 table}    {189x7 table}    {202x7 table}    {199x7 table}

  Columns 5 through 8

    {229x7 table}    {184x7 table}    {224x7 table}    {208x7 table}

  Columns 9 through 10

    {181x7 table}    {197x7 table}

head(T{1},2)

ans=2×7 table
    Time    Constant    Linear    Quadratic    Cubic     Logarithmic    Periodic
    ____    ________    ______    _________    ______    ___________    ________

       0     3.2029     11.203     7.7029      3.8829      2.2517        0.2029
    0.05     2.8135     10.763     7.2637      3.6006      1.8579       0.12251

Обратите внимание на то, что каждая таблица в массиве ячеек содержит пожизненную переменную 'Time' и переменные данных 'Constant', 'Linear', 'Quadratic', 'Cubic', 'Logarithmic', и 'Periodic'.

Вычислите trendability с Time как пожизненная переменная.

Y = trendability(T,'Time')

Y=1×6 table
    Constant     Linear     Quadratic     Cubic     Logarithmic    Periodic
    _________    _______    _________    _______    ___________    _________

    0.0035529    0.99984     0.63753     0.92057      0.99582      0.0041995

Из результирующей таблицы trendability значений заметьте, что линейные, кубические, и логарифмические функции имеют значения ближе к 1. Следовательно, эти три функции более подходят для предсказания остающегося срока полезного использования, поскольку они - лучшие индикаторы здоровья машины.

Рассмотрите пожизненные данные 4 машин. Каждая машина имеет 4 кода отказа для потенциальных индикаторов состояния$$-$$напряжение, текущее, и степень. trendabilityEnsemble.zip набор 4 файлов, где каждый файл содержит расписание пожизненных данных для каждой машины - tbl1.mat, tbl2.mat, tbl3.mat и tbl4.mat. Можно также использовать файлы, содержащие данные для нескольких машин. Для каждого расписания организация данных следующие:

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Чтобы запустить пример с помощью локального сеанса работы с MATLAB, измените глобальную среду выполнения при помощи mapreducer функция.

mapreducer(0)

Извлеките сжатые файлы, считайте данные в расписаниях и создайте fileEnsembleDatastore объект с помощью данных о расписании. Для получения дополнительной информации о создании datastore ансамбля файла смотрите fileEnsembleDatastore.

unzip trendabilityEnsemble.zip;
ens = fileEnsembleDatastore(pwd,'.mat');
ens.DataVariables = {'Voltage','Current','Power','FaultCode','Machine'};
% Make sure that the function for reading data is on path
addpath(fullfile(matlabroot,'examples','predmaint','main'))
ens.ReadFcn = @readtable_data;
ens.SelectedVariables = {'Voltage','Current','Power','FaultCode','Machine'};

Визуализируйте trendability потенциальных предвещающих функций с 'Machine' как переменная члена и группа пожизненные данные 'FaultCode'. Группировка пожизненных данных гарантирует тот trendability вычисляет метрику для каждого кода отказа отдельно.

trendability(ens,'MemberVariable','Machine','GroupBy','FaultCode');

Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.08 sec
Evaluation completed in 0.23 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.041 sec
Evaluation completed in 0.14 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.17 sec
Evaluation completed in 0.2 sec

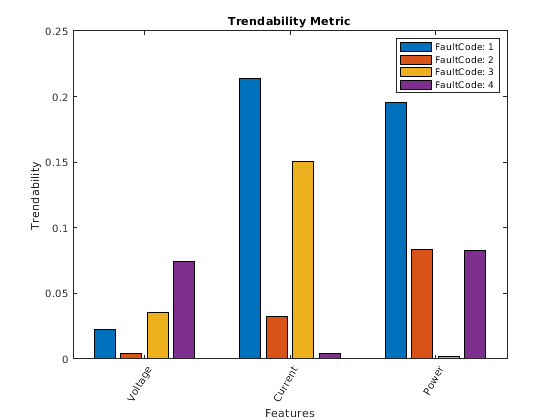

trendability возвращает график гистограммы с признаками, отранжированными их trendability значениями. Более высокое trendability значение указывает на более подходящий предвещающий параметр. Например, функция кандидата Current имеет самую высокую степень trendability для машин с FaultCode1 .

rmpath(fullfile(matlabroot,'examples','predmaint','main')) % Reset path
