Окно Кайзера
Окно Кайзера является приближением к вытянутому сфероидальному окну, для которого максимизируется отношение mainlobe энергии к энергии бокового лепестка. Для окна Кайзера особой длины параметр β управляет относительным затуханием бокового лепестка. Для данного β относительное затухание бокового лепестка фиксируется относительно длины окна. Оператор kaiser(n,beta) вычисляет длину n Окно Кайзера параметром beta.
Когда β увеличивается, относительные уменьшения затухания бокового лепестка и mainlobe увеличения ширины. Этот снимок экрана показывает, как относительное затухание бокового лепестка приблизительно остается таким же для фиксированного параметра β, когда длина варьируется.
Примеры окон Кайзера с длиной 50 и параметры β 1, 4, и 9 показывают в этом примере.
Чтобы создать эти окна Кайзера с помощью командной строки MATLAB®, введите следующее:
n = 50; w1 = kaiser(n,1); w2 = kaiser(n,4); w3 = kaiser(n,9); [W1,f] = freqz(w1/sum(w1),1,512,2); [W2,f] = freqz(w2/sum(w2),1,512,2); [W3,f] = freqz(w3/sum(w3),1,512,2); plot(f,20*log10(abs([W1 W2 W3]))) grid legend('\beta = 1','\beta = 4','\beta = 9')
Чтобы создать эти окна Кайзера с помощью командной строки MATLAB, введите следующее:
w1 = kaiser(50,4); w2 = kaiser(20,4); w3 = kaiser(101,4); [W1,f] = freqz(w1/sum(w1),1,512,2); [W2,f] = freqz(w2/sum(w2),1,512,2); [W3,f] = freqz(w3/sum(w3),1,512,2); plot(f,20*log10(abs([W1 W2 W3]))) grid legend('length = 50','length = 20','length = 101')
Окна Кайзера в КИХ-проекте
Существует две формулы проекта, которые могут помочь вам спроектировать КИХ-фильтры, чтобы соответствовать набору технических требований фильтра с помощью окна Кайзера. Достигнуть относительного затухания бокового лепестка –α дБ, β (beta) параметр
Для ширины перехода рад/выборка, используйте длину
.
Фильтрует созданный с использованием, эта эвристика выполнит техническим требованиям приблизительно, но необходимо проверить это. Спроектировать фильтр lowpass с частотой среза 0.5 рад/выборка, ширина перехода 0.2 рад/выборка, и 40 дБ затухания в полосе задерживания, пробует
[n,wn,beta] = kaiserord([0.4 0.6]*pi,[1 0],[0.01 0.01],2*pi);
h = fir1(n,wn,kaiser(n+1,beta),'noscale');kaiserord функционируйте оценивает порядка фильтра, частоту среза, и бета параметр окна Кайзера должен был соответствовать данному набору технических требований частотного диапазона.

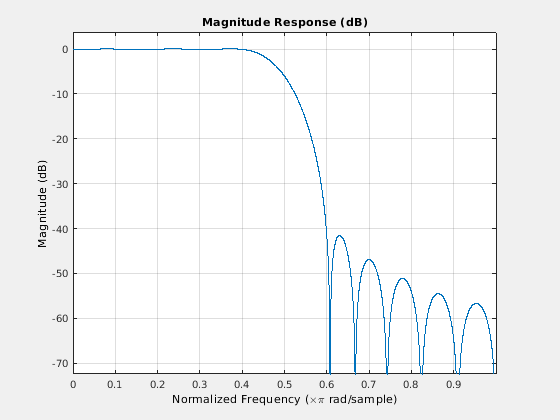

Пульсация в полосе пропускания является примерно тем же самым как пульсацией в полосе задерживания. Как вы видите из частотной характеристики, этот фильтр почти выполняет техническим требованиям:
fvtool(h,1)
