Abs

Выведите абсолютное значение входа

Библиотека:
Simulink / Математические операции
HDL Coder / Операции Плавающей точки HDL
HDL Coder / Математические операции

Описание

Блок Abs выводит абсолютное значение входа.

Для типов данных целого числа со знаком абсолютное значение наиболее отрицательной величины не является представимым, по условию вводят. В этом случае флажок Saturate on integer overflow управляет поведением блока.

Если вы...	Блок...	И...
Установите этот флажок	Насыщает к самому положительному значению целочисленного типа данных	Для 8-битных целых чисел со знаком,-128 карт к 127. Для 16-битных целых чисел со знаком,-32768 карт к 32 767. Для 32-битных целых чисел со знаком,-2147483648 карт к 2147483647.
Не устанавливайте этот флажок	Переносится к наиболее отрицательной величине целочисленного типа данных	Для 8-битных целых чисел со знаком,-128 остается-128. Для 16-битных целых чисел со знаком,-32768 остается-32768. Для 32-битных целых чисел со знаком,-2147483648 остается-2147483648.

Блок Abs поддерживает обнаружение пересечения нулем. Однако, когда вы выбираете Enable zero-crossing detection на диалоговом окне, блок не сообщает о минимуме симуляции или максимуме в Fixed-Point Tool. Если вы хотите использовать Fixed-Point Tool, чтобы анализировать модель, отключите обнаружение пересечения нулем для всех блоков Abs в модели сначала.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор

Входной сигнал с блоком абсолютного значения.

Вывод

развернуть все

`Port_1` — Выходной сигнал абсолютного значения
скаляр | вектор

Абсолютное значение входного сигнала.

Параметры

развернуть все

Основной

`Enable zero-crossing detection` — Включите обнаружение пересечения нулем
`on` (значение по умолчанию) | булевская переменная

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.

Программируемое использование

Параметры блоков: ZeroCross

Ввод: вектор символов, строка

Значения: 'off' | 'on'

Значение по умолчанию: 'on'

`Sample time` — Задайте шаг расчета как значение кроме `-1`
-1 (значение по умолчанию) | скаляр | вектор

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не отображается, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр или вектор

Значение по умолчанию: '-1'

Атрибуты сигнала

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

`Output minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Нижнее значение выходной области значений, которую проверяет Simulink^®.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Верхнее значение выходной области значений это Simulink Check.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: '[ ]'| скаляр

Значение по умолчанию: '[ ]'

`Output data type` — Задайте тип выходных данных
`Inherit: Same as input` (значение по умолчанию) | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Выберите тип данных для выхода. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значение по умолчанию: 'Inherit: Same as input'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Integer rounding mode` — Режим Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB^® в поле маски.

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

`Saturate on integer overflow` — Выберите поведение, когда целочисленное переполнение произойдет
`off` (значение по умолчанию) | `on`

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. В общем случае процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.

Действие	Причина принятия этих мер	Что происходит	Пример
Установите этот флажок.	Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.	Переполнение насыщает к максимальному значению, которое может представлять тип данных.	Номер 130 не помещается в 8-битное целое число со знаком и насыщает к 127.
Не устанавливайте этот флажок.	Вы хотите оптимизировать КПД своего сгенерированного кода.	Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.	Номер 130 не помещается в 8-битное целое число со знаком и переносится к-126.

Программируемое использование

Параметры блоков: SaturateOnIntegerOverflow

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

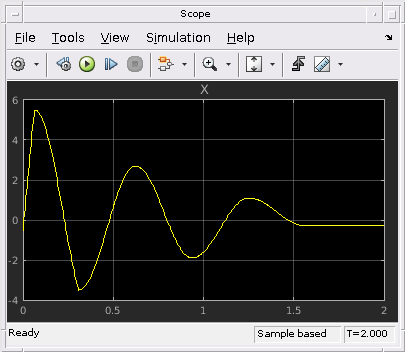

Модель трения с жесткими упорами

Трение модели один путь в Simulink®. Эти два интегратора в модели вычисляют скорость и положение системы, которая затем используется в Модели Трения, чтобы вычислить силу трения.

Открытая модель

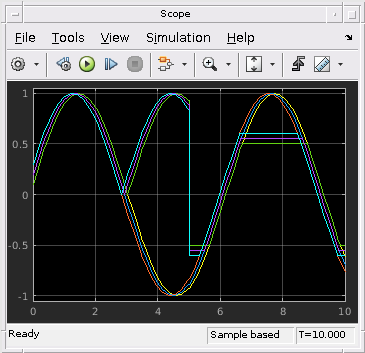

Точное обнаружение пересечения нулем

Как нулевые пересечения работают в Simulink®. В этой модели три переключенных синусоиды поданы в блок абсолютного значения и блок насыщения. В точно t = 5, выход блока switch изменяется от абсолютного значения до блока насыщения. Нулевые пересечения в Simulink автоматически обнаружат точно, когда блок switch изменит свой выход, и решатель продвинется в точное время, когда случай происходит. Это видно путем исследования выхода в осциллографе.

Открытая модель

Характеристики блока

Типы данных	`double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

Общий
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Нативная плавающая точка
LatencyStrategy	Задайте, сопоставить ли блоки в вашем проекте к `inheritMax` `min`, или `Zero` для оператора с плавающей точкой. Значением по умолчанию является `inherit`. См. также LatencyStrategy (HDL Coder).

Поддержка комплексных данных

Этот блок делает генерацию кода поддержек для комплексных сигналов с типами с плавающей точкой в Native Floating Point режим.

Генерация кода для блока с комплексными сигналами, что фиксированные точки использования не поддерживаются. Чтобы вычислить величину комплексного числа, используйте блок Complex to Magnitude-Angle HDL Optimized (DSP System Toolbox) вместо этого.
