Function-Call Subsystem

Подсистема, выполнением которой управляет внешний вход вызова функции

Библиотека:
Simulink / Ports & Subsystems

Описание

Блок Function-Call Subsystem является блоком Subsystem, предварительно сконфигурированным как начальная точка для создания подсистемы, которая выполняется, когда входной порт вызова функции получает событие вызова функции. График Stateflow^®, блок Function-Call Generator, блок S-Function или блок Hit Crossing могут обеспечить события вызова функции. Смотрите Используя Подсистемы вызова функций.

Используйте блоки Function-Call Subsystem для:

Запланируйте порядок выполнения компонентов модели.
Управляйте уровнем выполнения компонента модели.

Simulink^® игнорирует любой приоритетный набор на блоке Function-Call Subsystem, но можно установить приоритет на блоке, соединенном с портом вызова функции подсистемы. Порт вызова функции может получить событие вызова функции от диаграммы Stateflow, блока Function-Call Generator, блока S-Function или блока Hit Crossing.

Для объяснения параметров блоков Function-Call Subsystem смотрите Subsystem.

Порты

Входной параметр

развернуть все

`In` — Вход сигнала к блоку Subsystem
скаляр | вектор | матрица

Вход сигнала с блоком Subsystem в виде скаляра, вектора или матрицы. Размещение блока Inport в блоке Subsystem добавляет внешний входной порт в блок. Метка порта совпадает с именем блока Inport.

Используйте блоки Inport, чтобы получить сигналы от окружения.

`Function Call` — Вход вызова функции к блоку Subsystem
скаляр

Блок Trigger в блоке Subsystem добавляет внешний входной порт в блок. Trigger type function-call делает блок блокировкой порта Function-Call, которая принимает события вызова функции.

Вывод

развернуть все

`Out` — Выход сигнала от блока Subsystem
скаляр | вектор | матрица

Выход сигнала от блока Subsystem, возвращенного как скаляр, вектор или матрица. Размещение блока Outport в блоке Subsystem добавляет внешний выходной порт в блок. Метка порта совпадает с именем блока Outport.

Используйте блоки Outport , чтобы отправить сигналы в окружение.

Примеры модели

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы Simulink® Subsystems и какая семантика используются при симуляции этих Подсистем. Каждый пример предоставляет описание модели и управления тонкости, как это будет выполняться.

Открытая модель

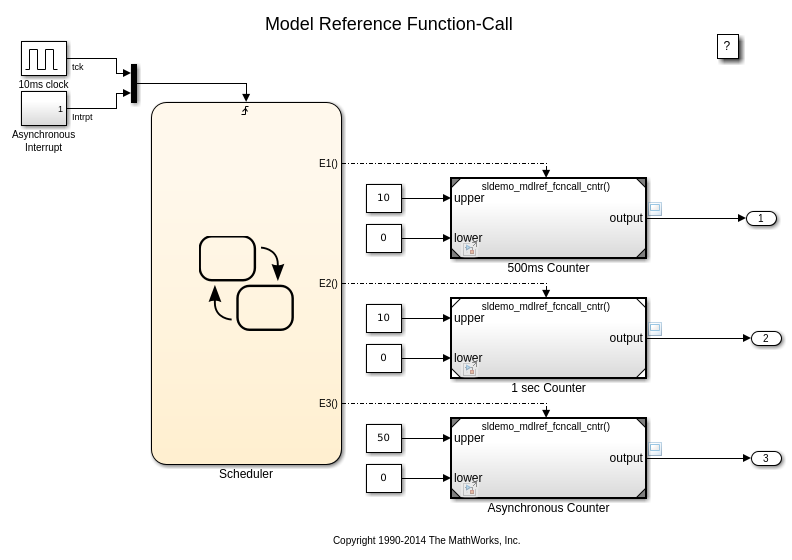

Вызов функции модели - ссылки

Используйте блок модели - ссылки, который явным образом инициирован посредством его триггерного порта вызова функции.

Открытая модель

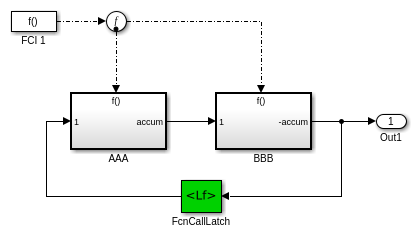

Function-Call Blocks Connected to Branches of the Same Function-Call Signal

Блоки вызова функции, связанные с ветвями того же сигнала вызова функции

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между разветвленными блоками.

Открытая модель

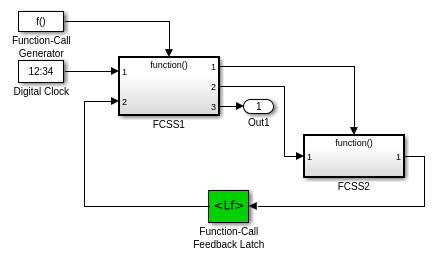

Function-Call Feedback Latch on Feedback Signal Between Child and Parent

Фиксатор обратной связи вызова функции на сигнале обратной связи между дочерним элементом и родительским элементом

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между дочерним элементом и родительским элементом.

Открытая модель

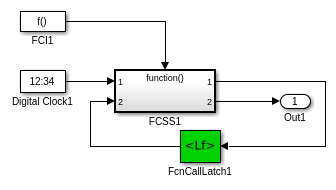

Одна подсистема вызова функций

В этом примере одна подсистема вызова функций вывела, служит его собственным входом.

Открытая модель

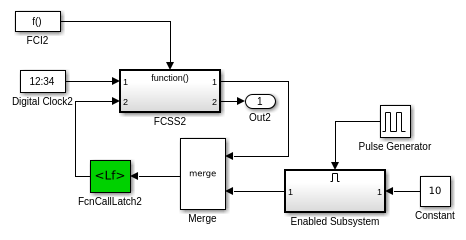

Function-Call Subsystem with Merged Signal As Input

Подсистема вызова функций с объединенным сигналом как вход

В этой модели объединенный сигнал служит входом к подсистеме вызова функций.

Открытая модель
