Trigger
Добавьте триггер или функциональный порт к подсистеме или модели
- Библиотека:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems
Описание
Блок Trigger добавляет внешний сигнал управлять выполнением подсистемы или модели. Чтобы добавить эту функциональность, добавьте этот блок в блок Subsystem или на корневом уровне модели, на которую ссылаются в блоке Model.
Затем сконфигурируйте блок Trigger, чтобы выполнить подсистему или модель:
Однажды на каждом временном шаге, когда значение изменений управляющего сигнала способом, что вы задаете.
Многократно во время временного шага, когда управляющий сигнал является событием вызова функции из графика Stateflow®, блока Function-Call Generator или блока S-Function.
Порты
Вывод
Параметры
Основной
Trigger type — Выберите управляющий сигнал типа
rising (значение по умолчанию) | falling | either | function-call
Выберите тип управляющего сигнала, который выполняет подсистему или модель.
risingИнициируйте выполнение подсистемы или модели, когда управляющий сигнал повысится с отрицательной величины или нулевого значения к положительному значению. Если начальное значение отрицательно, возрастающий сигнал обнулить триггерное выполнение.
fallingИнициируйте выполнение подсистемы или модели, когда управляющий сигнал упадет от положительного или нулевого значения к отрицательной величине. Если начальное значение положительно, падающий сигнал обнулить триггерное выполнение.
eitherИнициируйте выполнение подсистемы или модели, когда управляющий сигнал или повысится или упадет.
function-callВыполните подсистему или модель, когда управляющий сигнал получит событие вызова функции от диаграммы Stateflow, блока Function-Call Generator, блока S-Function или блока Hit Crossing.
Программируемое использование
Параметры блоков:
TriggerType |
| Ввод: символьный вектор |
Значения:
'rising' | 'falling' | 'either' | 'function-call' |
Значение по умолчанию:
'rising' |
Treat as Simulink function — Создайте Функциональный блок Simulink
от (значения по умолчанию) | на
Выберите этот параметр, чтобы создать блок Simulink Function путем конфигурирования блока Subsystem, который является вызываемым с аргументами от функциональной вызывающей стороны. Блок Trigger должен находиться в подсистеме. Можно отредактировать прототипа функции, который отображается на поверхности блока, чтобы задать аргументы ввода и вывода для блока.
Очистите этот параметр, чтобы удалить настройку.
Зависимость
Чтобы отобразить и включить этот параметр, выберите function-call из списка Trigger type.
Программируемое использование
Параметры блоков:
IsSimulinkFunction |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Function name — Задайте имя функции для Функционального блока Simulink
f (значение по умолчанию) | имя функции
Задайте имя функции для блока Simulink Function. В качестве альтернативы можно задать имя путем редактирования прототипа функции на поверхности блока.
fИмя по умолчанию для блока Simulink Function.
- functionName
Имя функции, которое отображается на поверхности блока Simulink Function.
Зависимость
Чтобы отобразить и включить этот параметр, выберите function-call из Триггерного списка типов и выбирают Treat как флажок Simulink Function.
Программируемое использование
Параметры блоков:
FunctionName |
| Ввод: символьный вектор |
Значения:
'f' | '<function name>' |
Значение по умолчанию:
'f' |
Enable variant condition — Средства управления, активирующие различное управление (условие)
на (значении по умолчанию) | прочь
Управление, активирующее различное управление (условие), задано параметром Variant Control.
Выберите этот параметр, чтобы активировать различное управление подсистемы. Выбор этого параметра:
Включает параметр Variant control.
Отображает различный значок
на поверхности блока, указывающего, что различные условия включены.
Очистите этот параметр, чтобы деактивировать различное управление подсистемы.
Зависимость
Чтобы отобразить и включить этот параметр, выберите function-call от Trigger type перечисляют и устанавливают флажок Treat as Simulink function.
Программируемое использование
Параметры блоков:
Variant |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'on' |
Variant control — Задайте различное управление (условие) выражение
(inherit) (значение по умолчанию) | <logical expression>
Задайте различное управление (условие) выражение, которое выполняет блок варианта Simulink Function, когда выражение оценивает к true.
(inherit)Значение по умолчанию для различного управления. Наследовал различное условие от соответствующих блоков Function Caller в модели. Когда Variant Control установлен как
(inherit)значение для Generate preprocessor conditionals наследовано автоматически от блока Function Caller в модели.- логическое выражение
Логическое (булево) выражение или
Simulink.Variantобъект, представляющий логическое выражение.Функция активируется, когда выражение оценивает к
true.Если вы хотите сгенерировать код для своей модели, задайте переменные в выражении как
Simulink.Parameterобъекты.
Зависимость
Чтобы отобразить и включить этот параметр, выберите function-call из Триггерного списка типов выберите Treat как флажок Simulink Function, затем установите флажок Enable variant condition.
Программируемое использование
Параметры блоков:
VariantControl |
| Ввод: символьный вектор |
Значения:
'(inherit)'|<logical expression> | Simulink.Variant object |
Значение по умолчанию:
'(inherit)' |
Generate preprocessor conditionals — Управляйте вариантами включения
от (значения по умолчанию) | на
Управляйте вариантами включения в условных операторах препроцессора C.
Выберите этот параметр, чтобы заключить варианты в условных операторах препроцессора C (#if) при генерации кода для цели ERT.
Зависимость
Чтобы отобразить и включить этот параметр, установите флажок Enable variant condition .
Программируемое использование
Параметры блоков:
GeneratePreprocessorConditionals |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Function visibility — Выберите видимость осциллографа функции
scoped (значение по умолчанию) | global
Выберите осциллограф блока Simulink Function в подсистеме или модели.
scopedОграничьте доступность функции к:
Иерархический уровень, содержащий блок Simulink Function и уровни ниже.
Один иерархический уровень выше с проверкой.
globalФункция, доступная от любой части иерархии модели.
Зависимость
Чтобы отобразить и включить этот параметр, выберите function-call из Триггерного списка типов затем выберите Treat как флажок Simulink Function..
Программируемое использование
Параметры блоков:
FunctionVisibility |
| Ввод: символьный вектор |
Значения:
'scoped' | 'global' |
Значение по умолчанию:
'scoped' |
States when enabling — Выберите, как установить значения состояния блока
held (значение по умолчанию) | reset | inherit
Выберите, как установить значения состояния блока, когда подсистема или модель отключены.
heldОставьте состояния блока в их текущих значениях.
resetСбросьте значения состояния блока.
inheritИспользуйте
heldилиresetсходя с родительской подсистемы, инициирующей вызов функции. Если родительский элемент инициатора является корнем модели, наследованной установкой являетсяheld. Если триггер имеет несколько инициаторов, установите родительские элементы всех инициаторов к любомуheldилиreset.
Зависимости
Чтобы включить этот параметр, выберите function-call из списка Trigger Type.
Эта установка параметра применяется, только если модель явным образом включает и отключает подсистему вызова функций. Например:
Подсистема вызова функций находится в активированной подсистеме. В этом случае модель включает и отключает подсистему вызова функций наряду с родительской подсистемой.
Инициатор вызова функции, который управляет подсистемой вызова функций, находится в активированной подсистеме. В этом случае модель включает и отключает подсистему вызова функций наряду с активированной подсистемой, содержащей инициатора вызова функции.
Инициатор вызова функции является событием Stateflow, связанным с конкретным состоянием. Смотрите, что Подсистемы вызова функций Управления при помощи связывают Действия (Stateflow).
Инициатором вызова функции является S-функция, которая явным образом включает и отключает подсистему вызова функций. Смотрите
ssEnableSystemWithTidдля примера.
Программируемое использование
Параметры блоков:
StatesWhenEnabling |
| Ввод: символьный вектор |
Значения:
'held' | 'reset'| 'inherit' |
Значение по умолчанию:
'held' |
Propagate sizes of variable-size signals — Выберите, когда распространить сигналы переменного размера
During execution (значение по умолчанию) | Only when enabling
Выберите, когда распространить сигналы переменного размера.
During executionРаспространите сигналы переменного размера на каждом временном шаге.
Only when enablingРаспространите сигналы переменного размера при выполнении блока Subsystem или блока Model, содержащего порт Enable, порт Trigger с набором Trigger type к
function-call, или блок Action Port. Когда вы выбираете эту опцию, шаг расчета должен быть периодическим.
Зависимости
Чтобы отобразить и включить этот параметр для блокировки порта Trigger, выберите Function-call из списка Trigger type.
Программируемое использование
Параметры блоков:
PropagateVarSize |
| Ввод: символьный вектор |
Значения:
'During execution' | 'Only when enabling' |
Значение по умолчанию:
'During execution' |
Show output port — Управляйте отображением выходного порта
от (значения по умолчанию) | на
Управляйте отображением выходного порта для сигнала, который идентифицирует триггерный сигнал или сигнал события вызова функции.
Выберите этот параметр, чтобы отобразить выходной порт и определить, какой сигнал вызвал триггерный сигнал или событие вызова функции. Ширина сигнала выходного порта является шириной управляющего сигнала. Значение сигналов:
1
для сигнала, который вызывает возрастающий триггер-1
для сигнала, который вызывает падающий триггер2
для события вызова функции0
во всех других случаях
Очистите этот параметр, чтобы удалить выходной порт.
Программируемое использование
Параметры блоков:
ShowOutputPort |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Output data type — Выберите тип данных выходного порта
auto (значение по умолчанию) | double | int8
Выберите тип данных выходного порта для сигнала, который идентифицирует триггерный сигнал или сигнал события вызова функции.
autoТип данных совпадает с портом, соединенным с выходом.
doubleДвойное значение.
int8Целочисленное значение
Зависимость
Чтобы включить этот параметр, установите флажок Show output port.
Блок Trigger игнорирует установку переопределения Типа данных для Fixed-Point Tool.
Программируемое использование
Параметры блоков: OutputDataType |
| Ввод: символьный вектор |
Значения: 'auto' | 'double' | 'int8' |
Значение по умолчанию: 'auto' |
Sample time type — Выберите уровень вызова
triggered (значение по умолчанию) | periodic
Выберите уровень вызова для подсистемы или модели.
triggeredОбратитесь к приложениям, которые не имеют периодической частоты вызова функции. Инициатор вызова функции может выполнить инициированную (апериодическую) подсистему вызова функций один или несколько раз на временной шаг и может обеспечить серию апериодических событий вызова функции.
periodicИнициатор вызова функции может выполнить периодическую систему вызова функции только однажды на временной шаг и должен обеспечить серию периодических событий вызова функции.. Диаграмма Stateflow является примером инициатора вызова функции.
Зависимость
Чтобы включить этот параметр, выберите Function-call из списка Trigger type.
Программируемое использование
Параметры блоков: SampleTimeType |
| Ввод: символьный вектор |
Значения: 'triggered' | 'periodic' |
Значение по умолчанию: 'triggered' |
Sample time — Задайте временной интервал
-1 Ts | [Ts, To]
Задайте временной интервал между вызовами функции к подсистеме или модели, содержащей эту блокировку порта Trigger. Если фактический уровень вызова для подсистемы или модели отличается от временного интервала, этот параметр задает, Simulink® отображает ошибку.
- -1
Наследуйте временной интервал от управляющего сигнала.
TsСкаляр, где Ts является временным интервалом.
[Ts, To]Вектор, где Ts является временным интервалом и К, является начальным смещением времени.
Зависимости
Чтобы включить этот параметр, выберите function-call из Триггерного списка типов и periodic из списка типов Шага расчета.
Программируемое использование
Параметры блоков: SampleTime |
| Ввод: символьный вектор |
Значения: '-1' | 'Ts'| '[Ts, To]' |
Значение по умолчанию: '-1' |
Enable zero-crossing detection — Управляйте обнаружением пересечения нулем
на (значении по умолчанию) | прочь
Выберите этот параметр, чтобы обнаружить нулевые пересечения.
Зависимости
Чтобы включить этот параметр, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков:
ZeroCross |
| Ввод: символьный вектор |
Значения:
'on' | 'off' |
Значение по умолчанию:
'on' |
Initial trigger signal state — Выберите начальное состояние триггерного сигнала
compatibility (no trigger on first evaluation) (значение по умолчанию) | zero | positive | negative
Выберите начальное состояние триггерного управляющего сигнала.
compatibility (no trigger on first evaluation)Никакой триггер при первой оценке триггерного сигнала. Если вы выбираете эту опцию, и блок Trigger находится в подсистеме, где состояния сбрасываются, блок не сбрасывает.
zeroНуль. Помогает оценить повышение или падающий триггерный сигнал на первом временном шаге.
positiveПоложительное значение. Помогает оценить падающий триггерный сигнал на первом временном шаге.
negativeОтрицательная величина. Помогает оценить возрастающий триггерный сигнал на первом временном шаге.
Зависимость
Чтобы отобразить и активировать этот параметр, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: InitialTriggerSignalState |
| Ввод: символьный вектор |
Значения: 'compatibility (no trigger on first evaluation)' | 'zero' | 'positive' | 'negative' |
Значение по умолчанию: 'compatibility (no trigger on first evaluation)' |
Атрибуты сигнала
Port dimensions — Задайте размерности для триггерного сигнала
1
[n] | [m n]
Задайте размерности для триггерного сигнала, присоединенного внешне блок Model, и передал внутренней части блока.
- 1
Скалярный сигнал.
[n]Векторный сигнал ширины
n.[m n]Матричный сигнал, имеющий
mстроки иnстолбцы.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: PortDimensions |
| Ввод: символьный вектор |
Значения: '1' | '[n]' | '[m n]' |
Значение по умолчанию: '1' |
Trigger signal sample time — Задайте временной интервал
-1 Ts | [Ts, To]
Задайте временной интервал между осуществлениями метода блока для блока, управляющего триггерным сигналом.
- -1
Наследуйте временной интервал.
TsСкаляр, где Ts является временным интервалом.
[Ts, To]Вектор, где Ts является временным интервалом и К, является начальным смещением времени.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: TriggerSignalSampleTime |
| Ввод: символьный вектор |
Значения: '-1' | 'Ts'| '[Ts, To]' |
Значение по умолчанию: '-1' |
Minimum — Задайте минимальное выходное значение для триггерного сигнала
[] (значение по умолчанию) | действительный скаляр
Задайте минимальное значение для триггерного сигнала, присоединенного внешне к блоку Model, и передал внутренней части блока.
Simulink использует это значение, чтобы выполнить:
Проверка диапазона симуляции. Смотрите Указывают Диапазоны сигнала.
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация сгенерированного кода. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Смотрите Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
[]Незаданное минимальное значение.
- действительный скаляр
Действительное скалярное значение.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: OutMin |
| Ввод: символьный вектор |
Значения: '[]' | '<real scalar>' |
Значение по умолчанию: '[]' |
Maximum — Задайте максимальное выходное значение для триггерного сигнала
[] (значение по умолчанию) | действительный скаляр
Задайте максимальное значение для триггерного сигнала, присоединенного внешне к блоку Model, и передал внутренней части блока.
Simulink использует это значение, чтобы выполнить:
Проверка диапазона симуляции. Смотрите Указывают Диапазоны сигнала.
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация сгенерированного кода. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Смотрите Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
[]Незаданное максимальное значение.
- действительный скаляр
Действительное скалярное значение.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: OutMax |
| Ввод: символьный вектор |
Значения: '[]' | '<real scalar>' |
Значение по умолчанию: '[]' |
Data type — Выберите тип выходных данных для триггерного сигнала
double (значение по умолчанию) | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16) | fixdt(1,16,0) | fixdt(1,16,2^,0) | <data type expression>
Выберите тип данных для триггерного сигнала, присоединенного внешне к блоку Model, и передал внутренней части блока.
doubleПлавающая точка двойной точности.
singleПлавающая точка с одинарной точностью.
int88-битное целое число со знаком.
uint88-битное целое число без знака.
int1616-битное целое число со знаком.
uint1616-битное целое число без знака.
int3232-битное целое число со знаком.
uint3232-битное целое число без знака.
int6464-битное целое число со знаком.
uint6464-битное целое число без знака.
booleanБулевская переменная со значением
trueилиfalse.fixdt(1,16)16-битный номер фиксированной точки со знаком с неопределенной двоичной точкой.
fixdt(1,16,0)16-битный номер фиксированной точки со знаком с обнуленной двоичной точкой.
fixdt(1,16,2^,0)16-битный номер фиксированной точки со знаком с наклонным набором к
2^0и набор смещения к0.<data type expression>Объект типа данных, например
, Simulink.NumericType. Вы не можете ввести имяSimulink.Busвозразите как выражение типа данных.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: OutDataTypeStr |
| Ввод: символьный вектор |
Значения: 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>' |
Значение по умолчанию: 'double' |
Mode — Выберите категорию типов данных
Built in (значение по умолчанию) | Fixed point | Expression
Выберите категорию типов данных и отобразите выпадающие списки, чтобы помочь вам задать тип данных.
Built inОтобразите выпадающие списки для типа данных и Data type override.
Fixed pointОтобразите выпадающие списки для Signedness, Scaling и Data type override.
ExpressionОтобразите текстовое поле для ввода выражения.
Зависимость
Чтобы включить этот параметр, нажмите ассистент типа данных Show кнопка
.
Программируемое использование
Никакой эквивалентный параметр командной строки.
Interpolate data — Управляйте, как отсутствие данных о рабочей области оценивается
на (значении по умолчанию) | прочь
Управляйте, как отсутствие данных о рабочей области оценивается при загрузке данных из рабочей области MATLAB®.
Выберите этот параметр, чтобы линейно интерполировать выход на временных шагах, для которых не существуют никакие соответствующие данные о рабочей области.
Очистите этот параметр, чтобы установить выход на таких временных шагах, равных выходу на шаге наиболее последнего времени, для которого существуют данные.
Зависимость
Чтобы отобразить и включить этот параметр для блокировки порта Trigger на корневом уровне модели, выберите rising, falling, или either из списка Trigger type.
Программируемое использование
Параметры блоков: Interpolate |
| Ввод: символьный вектор |
Значения: 'on' | 'off' |
Значение по умолчанию: 'on' |

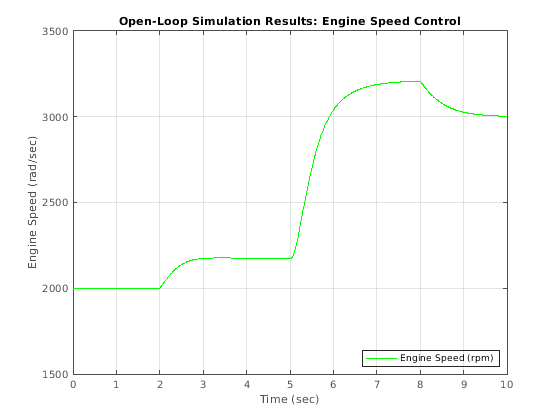

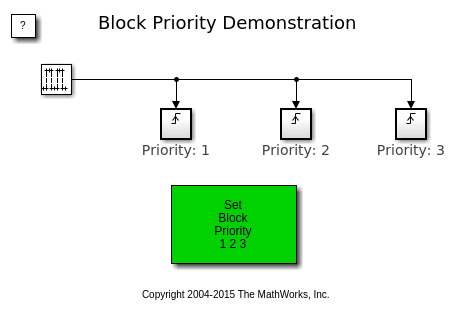

Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Смотрите также
Enabled and Triggered Subsystem | Function-Call Subsystem | Subsystem | Triggered Subsystem
