Vector Concatenate, Matrix Concatenate

Конкатенация входных сигналов совпадающего типа данных, чтобы создать непрерывный выходной сигнал

Библиотека:
Simulink / Обычно Используемые Блоки
Simulink / Математические операции
Simulink / Маршрутизация Сигнала
HDL Coder / Математические операции
HDL Coder / Маршрутизация Сигнала

Описание

Блок Concatenate конкатенирует входные сигналы, чтобы создать выходной сигнал, элементы которого находятся в непрерывных местоположениях в памяти.

Совет

Блок Concatenate полезен для создания выходного сигнала, который является невиртуальным. Однако, чтобы создать вектор из вызовов функции, используйте блок Mux вместо этого.

Вы используете блок Concatenate, чтобы задать массив шин. Для получения дополнительной информации об определении массива шин, смотрите Шины Объединения в Массив Шин.

Блок Concatenate действует или в режиме конкатенации векторного или в многомерного массива, в зависимости от установки его параметра Mode. Или в случае, блок конкатенирует входные параметры от от начала до конца, или в слева направо, входные порты.

Векторный режим

В векторном режиме все входные сигналы должны быть или векторами или векторами-строками (1 M матрицами) или вектор-столбцы (матрицы M-1) или комбинация векторов и или строка или вектор-столбцы. Когда все входные параметры являются векторами, выход является вектором.

Если какие-либо из входных параметров являются строкой или вектор-столбцами, выход является строкой или вектор-столбцом, соответственно.

Режим многомерного массива

Режим многомерного массива принимает векторы и массивы любого размера. Это принимает, что последующие измерения являются всеми единицами для входных сигналов с более низкой размерностью. Например, если выход является 4-D, и входом является [2x3] (2D), этот блок обрабатывает вход как [2x3x1x1]. Выход всегда является массивом. Параметр Concatenate dimension позволяет вам задавать выходную размерность, по которой блок конкатенирует свои входные массивы.

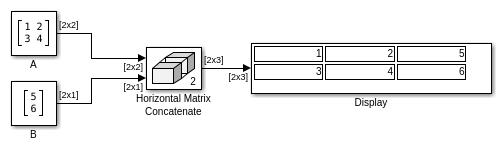

Если вы устанавливаете параметр Concatenate dimension на 2 и входные параметры являются 2D матрицами, блок выполняет горизонтальную конкатенацию матриц и помещает входные матрицы рядом друг с другом, чтобы создать выходную матрицу. Например, см. ex_concatenate_horizontal модель:

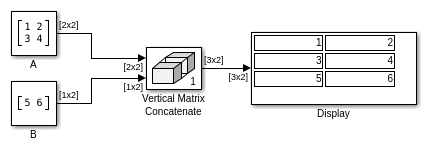

Если вы устанавливаете параметр Concatenate dimension на 1 и входные параметры являются 2D матрицами, блок выполняет вертикальную конкатенацию матриц и складывает входные матрицы друг на друге, чтобы создать выходную матрицу. Например, см. ex_concatenate_vertical модель:

Входные матрицы должны иметь совместимые размеры для конкатенации. Горизонтальная конкатенация требует, чтобы входные матрицы имели одинаковое число строк. Вертикальная конкатенация требует, чтобы входные матрицы имели одинаковое число столбцов.

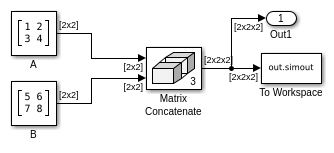

Если вы устанавливаете параметр Mode на Multidimensional array, параметр Concatenate dimension к 3, и входные параметры являются 2D матрицами, блок выполняет многомерную конкатенацию матриц. Например, см. ex_concatenate_multidims модель:

Порты

Входной параметр

развернуть все

`Port_1` — Сначала введите, чтобы конкатенировать
скаляр | вектор | матрица | массив N-D

Сначала введите, чтобы конкатенировать в виде скаляра, вектора, матрицы или массива N-D.

Зависимости

Входные параметры должны иметь совпадающий тип данных.
Матрица и входные параметры массивов N-D поддерживаются только, когда вы устанавливаете Mode на Multidimensional array.

`Port_N` — Энный вход, чтобы конкатенировать
скаляр | вектор | матрица | массив N-D

Энный вход, чтобы конкатенировать в виде скаляра, вектора, матрицы или массива N-D.

Зависимости

Чтобы включить этот порт, установите Number of inputs на целое число, больше, чем или равный 2.
Входные параметры должны иметь совпадающий тип данных.
Матрица и входные параметры массивов N-D поддерживаются только, когда вы устанавливаете Mode на Multidimensional array.

Вывод

развернуть все

`Port_1` — Конкатенация входных сигналов
скаляр | вектор | матрица | массив N-D

Конкатенация входных сигналов, в заданном измерении. Выходные параметры имеют совпадающий тип данных как вход.

Параметры

развернуть все

`Number of inputs` — Количество входных портов
2 (значение по умолчанию) | положительное целое число

Задайте количество входных параметров для блока как положительное целое число с действительным знаком, меньше чем или равное 65 536.

Программируемое использование

Параметры блоков: NumInputs

Ввод: символьный вектор

Значения: положительное целое число

Значение по умолчанию: '2'

`Mode` — Тип конкатенации
`Vector` | `Multidimensional array`

Выберите тип конкатенации, которую выполняет этот блок. Mode по умолчанию блока Vector Concatenate является Vector. Mode по умолчанию блока Matrix Concatenate является Multidimensional array.

Когда вы выбираете Vector блок выполняет векторную конкатенацию (см. Векторный режим для деталей).
Когда вы выбираете Multidimensional array, блок выполняет конкатенацию матриц (см. Режим Многомерного массива для деталей).

Программируемое использование

Параметры блоков: Mode

Ввод: символьный вектор

Значения: 'Vector' | 'Multidimensional array'

Значение по умолчанию: 'Vector'

`Concatenate dimension` — Выведите размерность, по которой можно конкатенировать входные массивы
1 (значение по умолчанию) | скалярное целое число

Задайте выходную размерность, по которой можно конкатенировать входные массивы.

Чтобы конкатенировать входные массивы вертикально, введите 1.
Чтобы конкатенировать входные массивы горизонтально, введите 2.
Чтобы выполнить многомерную конкатенацию на входных параметрах, задайте целое число, больше, чем 2.

Зависимости

Чтобы включить этот параметр, установите Mode на Multidimensional array.

Программируемое использование

Параметры блоков: ConcatenateDimension

Ввод: символьный вектор

Значения: скалярное целое число

Значение по умолчанию: '1'

Примеры модели

Горизонтальная конкатенация матриц

Выполните горизонтальную конкатенацию матриц с блоком Matrix Concatenate.

Открытая модель

Вертикальная конкатенация матриц

Выполните вертикальную конкатенацию матриц с блоком Matrix Concatenate.

Открытая модель

Многомерная конкатенация матриц

Выполните многомерную конкатенацию матриц с блоком Matrix Concatenate.

Открытая модель

Моделирование массивов шин

Используйте массивы шин, чтобы представлять структурированные данные сжато.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.

Ограничения

Генерация HDL-кода не поддерживает матрицы в портах ввода или вывода блока.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

cat | Mux

Темы

Представленный в R2009b
