binScatterPlot

График поля точек интервалов для длинных массивов

свернуть все на странице

Синтаксис

binScatterPlot(X,Y)
binScatterPlot(X,Y,nbins)
binScatterPlot(X,Y,Xedges,Yedges)
binScatterPlot(X,Y,Name,Value)
h = binScatterPlot(___)

Описание

пример

binScatterPlot(X,Y) создает сгруппированный точечный график данных в X и Y. binScatterPlot функционируйте использует автоматический алгоритм раскладывания, который возвращает интервалы с универсальной областью, выбранной, чтобы покрыть область значений элементов в X и Y и покажите базовую форму распределения.

пример

binScatterPlot(X,Y,nbins) задает количество интервалов, чтобы использовать в каждой размерности.

пример

binScatterPlot(X,Y,Xedges,Yedges) задает ребра интервалов в каждой размерности с помощью векторов Xedges и Yedges.

пример

binScatterPlot(X,Y,Name,Value) задает дополнительные опции с одним или несколькими аргументами пары "имя-значение" с помощью любого из предыдущих синтаксисов. Например, можно задать 'Color' и допустимый параметр цвета, чтобы изменить цветную тему графика или 'Gamma' с положительной скалярной величиной, чтобы настроить уровень детализации.

h = binScatterPlot(___) возвращает Histogram2 объект. Используйте этот объект смотреть свойства графика.

Примеры

свернуть все

Скрипт Open Live Script

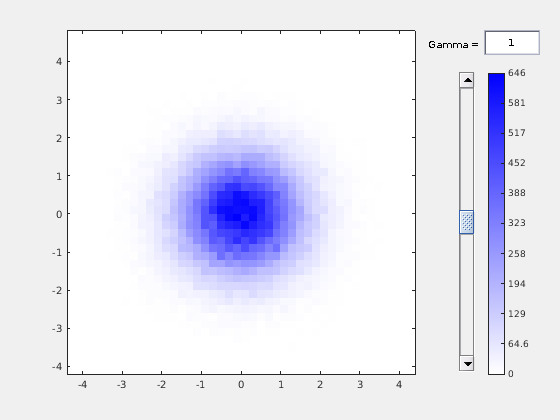

Создайте два высоких вектора из случайных данных. Создайте сгруппированный точечный график для данных.

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Чтобы запустить пример с помощью локального сеанса работы с MATLAB, когда у вас будет Parallel Computing Toolbox, измените глобальную среду выполнения при помощи mapreducer функция.

mapreducer(0)

X = tall(randn(1e5,1));
Y = tall(randn(1e5,1));
binScatterPlot(X,Y)
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 1.2 sec
Evaluation completed in 2.4 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.27 sec
Evaluation completed in 0.37 sec

Получившаяся фигура содержит ползунок, чтобы настроить уровень детализации в изображении.

Скрипт Open Live Script

Задайте скалярное значение как третий входной параметр, чтобы использовать то же количество интервалов в каждой размерности или двухэлементный вектор, чтобы использовать различное количество интервалов в каждой размерности.

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Чтобы запустить пример с помощью локального сеанса работы с MATLAB, когда у вас будет Parallel Computing Toolbox, измените глобальную среду выполнения при помощи mapreducer функция.

mapreducer(0)

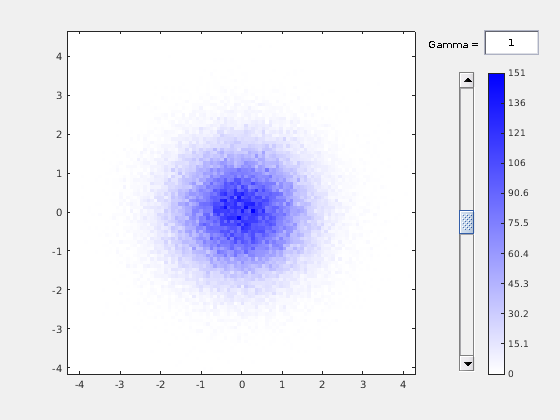

Постройте сгруппированный точечный график случайных данных, отсортированных в 100 интервалов в каждой размерности.

X = tall(randn(1e5,1));
Y = tall(randn(1e5,1));
binScatterPlot(X,Y,100)
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.95 sec
Evaluation completed in 1.3 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.22 sec
Evaluation completed in 0.34 sec

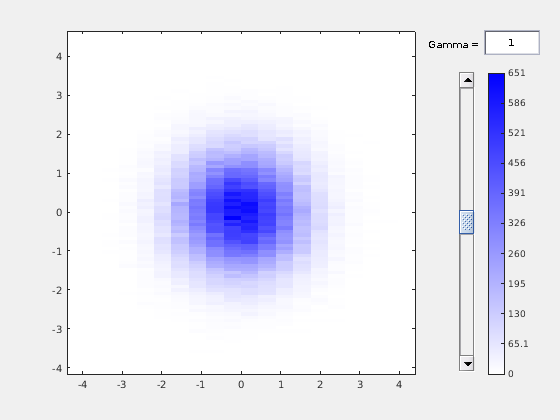

Используйте 20 интервалов в x-размерности и продолжите использовать 100 интервалов в y-размерности.

binScatterPlot(X,Y,[20 100])
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.16 sec
Evaluation completed in 0.3 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.11 sec
Evaluation completed in 0.16 sec

Скрипт Open Live Script

Постройте сгруппированный точечный график случайных данных с определенными границами интервала. Используйте границы интервала Inf и -Inf получать выбросы.

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Чтобы запустить пример с помощью локального сеанса работы с MATLAB, когда у вас будет Parallel Computing Toolbox, измените глобальную среду выполнения при помощи mapreducer функция.

mapreducer(0)

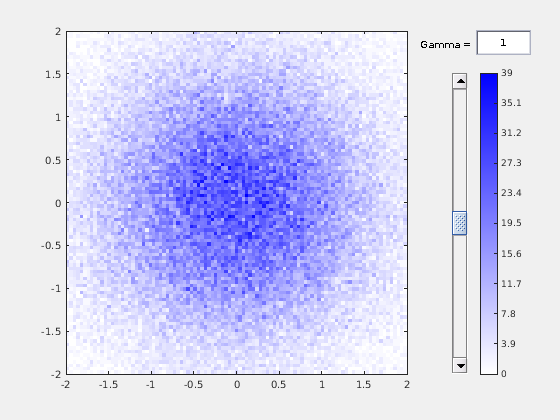

Создайте сгруппированный точечный график с 100 границами интервала между [-2 2] в каждой размерности. Данные вне заданных границ интервала не включены в график.

X = tall(randn(1e5,1));
Y = tall(randn(1e5,1));
Xedges = linspace(-2,2);
Yedges = linspace(-2,2);
binScatterPlot(X,Y,Xedges,Yedges)
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 1.1 sec
Evaluation completed in 1.4 sec

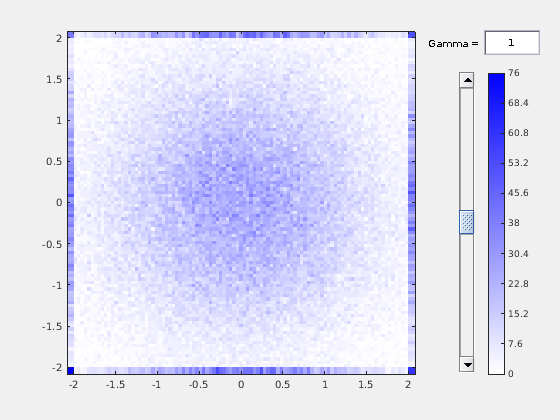

Используйте крупное расширение интервалов для бесконечности на ребрах графика получить выбросы.

Xedges = [-Inf linspace(-2,2) Inf];
Yedges = [-Inf linspace(-2,2) Inf];
binScatterPlot(X,Y,Xedges,Yedges)
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.22 sec
Evaluation completed in 0.34 sec

Скрипт Open Live Script

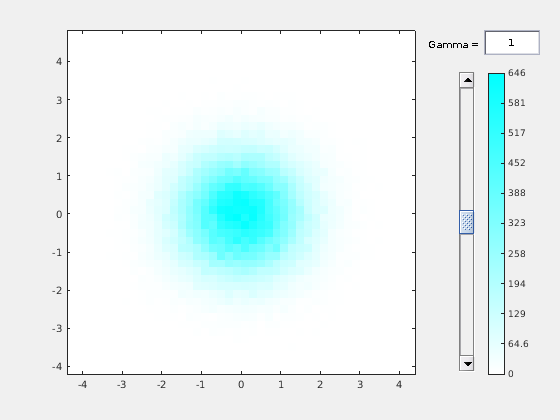

Постройте сгруппированный точечный график случайных данных, задав 'Color' как 'c'.

Когда вы выполняете вычисления на длинных массивах, MATLAB® использует любого параллельный пул (значение по умолчанию, если у вас есть Parallel Computing Toolbox™), или локальный сеанс работы с MATLAB. Чтобы запустить пример с помощью локального сеанса работы с MATLAB, когда у вас будет Parallel Computing Toolbox, измените глобальную среду выполнения при помощи mapreducer функция.

mapreducer(0)

X = tall(randn(1e5,1));
Y = tall(randn(1e5,1));
binScatterPlot(X,Y,'Color','c')
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 1.6 sec
Evaluation completed in 3.3 sec
Evaluating tall expression using the Local MATLAB Session:
- Pass 1 of 1: Completed in 0.31 sec
Evaluation completed in 0.43 sec

Входные параметры

свернуть все

Данные, чтобы распределить среди интервалов в виде отдельных аргументов высоких векторов, матриц или многомерных массивов. X и Y должен быть одного размера. Если X и Y не векторы, затем binScatterPlot обрабатывает их как векторы отдельного столбца, X(:) и Y(:).

Соответствующие элементы в X и Y задайте x и координаты y точек 2D данных, [X(k),Y(k)]. Базовые типы данных X и Y может отличаться, но binScatterPlot конкатенирует эти входные параметры в один N- 2 высокая матрица доминирующего базового типа данных.

binScatterPlot игнорирует весь NaN значения. Точно так же binScatterPlot игнорирует Inf и -Inf значения, если границы интервала явным образом не задают Inf или -Inf как граница интервала.

Примечание

Если X или Y содержите целые числа типа int64 или uint64 это больше, чем flintmax, затем рекомендуется, чтобы вы явным образом задали границы интервала.binScatterPlot автоматически интервалы входные данные с помощью двойной точности, которая испытывает недостаток в целочисленной точности чисел, больше, чем flintmax.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

Количество интервалов в каждой размерности в виде положительного скалярного целого числа или двухэлементного вектора из положительных целых чисел. Если вы не задаете nbinsто binScatterPlot автоматически вычисляет сколько интервалов, чтобы использовать на основе значений в X и Y.

  • Если nbins скаляр, затем binScatterPlot использование, что много интервалов в каждой размерности.

  • Если nbins вектор, затем nbins(1) задает количество интервалов в x - размерность и nbins(2) задает количество интервалов в y - размерность.

Пример: binScatterPlot(X,Y,20) использование 20 интервалов в каждой размерности.

Пример: binScatterPlot(X,Y,[10 20]) использование 10 интервалов в x- размерность и 20 интервалов в y- размерность.

Границы интервала в x - размерность в виде вектора. Xedges(1) первое ребро первого интервала в x - размерность и Xedges(end) внешний край последнего интервала.

Значение [X(k),Y(k)] находится в (i,j)интервал th, если Xedges(i) ≤ X(k) <Xedges(i+1) и Yedges(j) ≤ Y(k) <Yedges(j+1). Последние интервалы в каждой размерности также включают последнее (внешнее) ребро. Например, [X(k),Y(k)] попадает в iинтервал th в последней строке, если Xedges(end-1) ≤ X(k) ≤ Xedges(end) и Yedges(i) ≤ Y(k) <Yedges(i+1).

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

Границы интервала в y - размерность в виде вектора. Yedges(1) первое ребро первого интервала в y - размерность и Yedges(end) внешний край последнего интервала.

Значение [X(k),Y(k)] находится в (i,j)интервал th, если Xedges(i) ≤ X(k) <Xedges(i+1) и Yedges(j) ≤ Y(k) <Yedges(j+1). Последние интервалы в каждой размерности также включают последнее (внешнее) ребро. Например, [X(k),Y(k)] попадает в iинтервал th в последней строке, если Xedges(end-1) ≤ X(k) ≤ Xedges(end) и Yedges(i) ≤ Y(k) <Yedges(i+1).

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: binScatterPlot(X,Y,'BinWidth',[5 10])

Алгоритм раскладывания в виде разделенной запятой пары, состоящей из 'BinMethod' и одно из этих значений.

ЗначениеОписание
'auto''auto' по умолчанию алгоритм использует максимум 100 интервалов и выбирает, ширина интервала, чтобы покрыть данные располагаются и показывают форму базового распределения.
'scott'Правило Скотта оптимально, если данные близко к тому, чтобы быть совместно нормально распределенным. Это правило подходит для большинства других распределений, также. Это использует размер интервала [3.5*std(X)*numel(X)^(-1/4), 3.5*std(Y)*numel(Y)^(-1/4)].
'integers'Целочисленное правило полезно с целочисленными данными, когда это создает интервал для каждого целого числа. Это использует ширину интервала 1 и помещает границы интервала на полпути между целыми числами. Чтобы постараться не случайно создавать слишком много интервалов, можно использовать это правило, чтобы создать предел 65 536 интервалов (216). Если область значений данных больше 65536, то целочисленное правило использует более широкие интервалы вместо этого.

Примечание

BinMethod свойство получившегося Histogram2 объект всегда имеет значение 'manual'.

Ширина интервалов в каждой размерности в виде разделенной запятой пары, состоящей из 'BinWidth' и скалярный или двухэлементный вектор из положительных целых чисел, [xWidth yWidth]. Скалярное значение указывает на ту же ширину интервала для каждой размерности.

Если вы задаете BinWidthто binScatterPlot может использовать максимум 1 024 интервалов (210) по каждому измерению. Если вместо этого заданная ширина интервала требует большего количества интервалов, то binScatterPlot использует большую ширину интервала, соответствующую максимальному количеству интервалов.

Пример: binScatterPlot(X,Y,'BinWidth',[5 10]) интервалы использования с размером 5 в x- размерность и размер 10 в y- размерность.

Постройте цветную тему в виде разделенной запятой пары, состоящей из 'Color' и одна из этих опций.

ОпцияОписание
'b'

Синий

'm'

Пурпурный

'c'

Голубой

'r'

Красный

'g'

Зеленый

'y'

Желтый

'k'

Черный

Гамма-коррекция в виде разделенной запятой пары, состоящей из 'Gamma' и положительная скалярная величина. Используйте эту опцию, чтобы настроить яркость и интенсивность цвета, чтобы влиять на сумму детали в изображении.

  • gamma < 1 — Когда гамма уменьшается, штриховка интервалов с меньшим количеством интервалов прогрессивно становится более темной, включая большее количество детали в изображении.

  • gamma > 1 — Когда гамма увеличивается, штриховка интервалов с меньшим количеством интервалов прогрессивно становится легче, удаляя деталь из изображения.

  • Значение по умолчанию 1 не применяет коррекции к отображению.

Интервал ограничивает в x - размерность в виде разделенной запятой пары, состоящей из 'XBinLimits' и двухэлементный вектор, [xbmin,xbmax]. Вектор указывает на первые и последние границы интервала в x - размерность.

binScatterPlot только отображает на графике данные, которые находятся в пределах пределов интервала включительно, Data(Data(:,1)>=xbmin & Data(:,1)<=xbmax).

Интервал ограничивает в y - размерность в виде разделенной запятой пары, состоящей из 'YBinLimits' и двухэлементный вектор, [ybmin,ybmax]. Вектор указывает на первые и последние границы интервала в y - размерность.

binScatterPlot только отображает на графике данные, которые находятся в пределах пределов интервала включительно, Data(Data(:,2)>=ybmin & Data(:,2)<=ybmax).

Выходные аргументы

свернуть все

Сгруппированный точечный график, возвращенный как Histogram2 объект. Для получения дополнительной информации смотрите Histogram2 Properties.

Расширенные возможности

Введенный в R2017b
