Обучите модель регрессии в приложении Regression Learner

Обучите модель регрессии SVM при помощи гипероптимизации параметров управления в Приложении Regression Learner.

1. В Командном окне MATLAB® загрузите carbig набор данных, и создает матрицу, содержащую большинство переменных предикторов и вектор из переменной отклика.

load carbig
X = [Acceleration,Cylinders,Displacement,Horsepower,Model_Year,Weight];
Y = MPG;

2. Открытый Regression Learner. На вкладке Apps, в разделе Apps, нажимают Show больше стрелы, чтобы отобразить галерею Apps. В группе Машинного обучения и Глубокого обучения нажмите Regression Learner.

3. На вкладке Regression Learner, в Разделе файла, выбирают New Session> From Workspace.

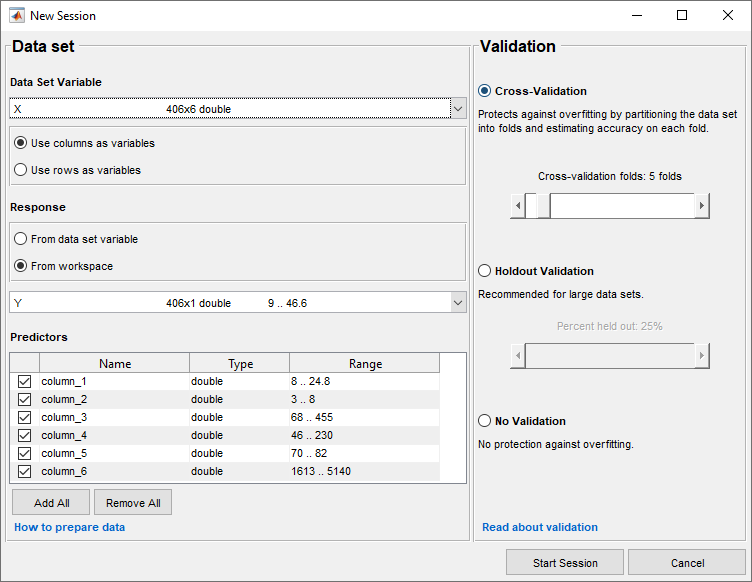

4. В диалоговом окне New Session выберите матричный X из Списка переменных Набора данных. При Ответе нажмите переключатель рабочей области From и выберите вектор Y из рабочей области. Опция валидации по умолчанию является 5-кратной перекрестной проверкой, чтобы защитить от сверхподбора кривой. В данном примере не изменяйте настройки по умолчанию.

5. Чтобы принять опции по умолчанию и продолжиться, нажмите Start Session.

6. Выберите optimizable модель SVM, чтобы обучаться. На вкладке Regression Learner, в разделе Model Type, нажимают Show больше стрелы, чтобы открыть галерею. В группе Машин опорных векторов нажмите Optimizable SVM. Приложение отключает кнопку Use Parallel, когда вы выбираете optimizable модель.

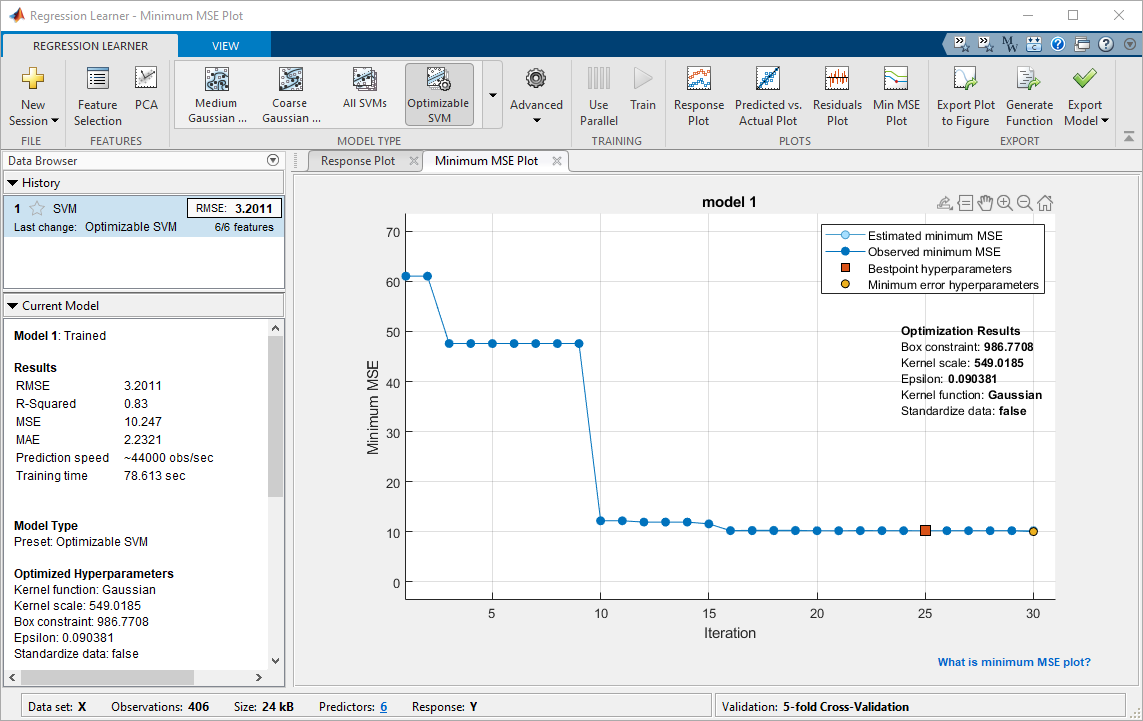

7. В разделе Training нажмите Train. Отображения приложения Минимальный График MSE, когда это запускает процесс оптимизации. В каждой итерации приложение пробует различную комбинацию гиперзначений параметров и обновляет график с минимальной среднеквадратической ошибкой (MSE) валидации, наблюдаемой до той итерации, обозначенной в темно-синем. Когда приложение завершает процесс оптимизации, оно выбирает набор оптимизированных гиперпараметров, обозначенных красным квадратом. Для получения дополнительной информации см. Минимальный График MSE.

Списки приложений оптимизированные гиперпараметры и в верхнем правом углу графика и в разделе Optimized Hyperparameters панели Текущей модели. В общем случае результаты оптимизации не восстанавливаемы.

8. Экспортируйте модель в рабочее пространство MATLAB. На вкладке Regression Learner, в Разделе экспорта, выбирают Export Model> Export Model и нажимают ОК. Именем по умолчанию для экспортируемой модели является trainedModel.

В качестве альтернативы можно сгенерировать код MATLAB, который обучает модель регрессии с теми же настройками, используемыми, чтобы обучить модель SVM в приложении. На вкладке Regression Learner, в Разделе экспорта, нажимают Generate Function. Приложение генерирует код от вашего сеанса и отображает файл в редакторе MATLAB. Файл задает функцию, которая принимает переменные прогноза и переменные отклика, обучает модель регрессии и выполняет перекрестную проверку. Поменяйте имя функции на trainRegressionSVMModel и сохраните файл функции. Обучите модель SVM при помощи trainRegressionSVMModel функция.

trainedModel = trainRegressionSVMModel(X,Y);

9. Извлеките обученную модель SVM из trainedModel переменная. trainedModel содержит RegressionSVM объект модели в RegressionSVM поле .

svmMdl = trainedModel.RegressionSVM;

Поскольку гипероптимизация параметров управления может привести к сверхподобранной модели, рекомендуемый подход должен создать отдельный набор тестов прежде, чем импортировать ваши данные в приложение Regression Learner и видеть, как оптимизированная модель выполняет на вашем наборе тестов. Для получения дополнительной информации смотрите, Обучают Модель Регрессии Используя Гипероптимизацию параметров управления в Приложении Regression Learner.

Создайте модель Simulink

Этот пример предоставляет модели Simulink slexCarDataRegressionSVMPredictExample.slx, который включает блок RegressionSVM Predict. Можно открыть модель Simulink или создать новую модель как описано в этом разделе.

Откройте модель Simulink slexCarDataRegressionSVMPredictExample.slx.

SimMdlName = 'slexCarDataRegressionSVMPredictExample';
open_system(SimMdlName)

PreLoadFcn функция обратного вызова slexCarDataRegressionSVMPredictExample включает код, чтобы загрузить выборочные данные, обучить модель SVM и создать входной сигнал для модели Simulink. Если вы открываете модель Simulink, то программное обеспечение запускает код в PreLoadFcn прежде, чем загрузить модель Simulink. Чтобы просмотреть функцию обратного вызова, на вкладке Modeling, в разделе Setup, выбирают Model Settings> Model Properties. Затем на вкладке Callbacks выберите PreLoadFcn функция обратного вызова в панели коллбэков Модели.

Чтобы создать новую модель Simulink, откройте шаблон Blank Model и добавьте блок RegressionSVM Predict. Добавьте блоки Inport и Outport и соедините их с блоком RegressionSVM Predict.

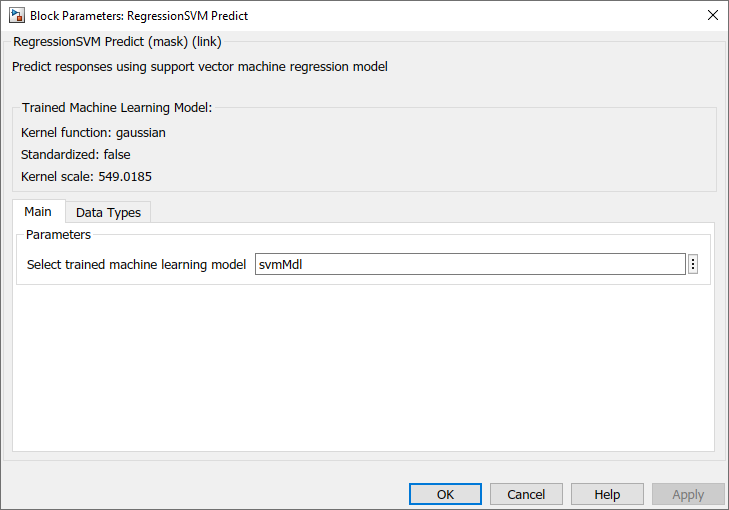

Дважды кликните блок RegressionSVM Predict, чтобы открыть диалоговое окно Block Parameters. Можно задать имя переменной рабочей области, которая содержит обученную модель SVM. Именем переменной по умолчанию является svmMdl. Кликните по кнопке действий (с тремя вертикальными точками) или нажмите Update Model на вкладке Modeling. Диалоговое окно отображается, опции раньше обучали модель SVM svmMdl в соответствии с обученной моделью машинного обучения.

Блок RegressionSVM Predict ожидает наблюдение, содержащее 6 значений предиктора. Дважды кликните блок импорта и установите размерности Порта на 6 во вкладке Signal Attributes.

Создайте данные о входном сигнале в форме массива структур для модели Simulink. Массив структур должен содержать эти поля:

Создайте соответствующий массив структур для slexCarDataRegressionSVMPredictExample модель от carsmall набор данных.

load carsmall
testX = [Acceleration,Cylinders,Displacement,Horsepower,Model_Year,Weight];
testX = rmmissing(testX);
carsmallInput.time = (0:size(testX,1)-1)';
carsmallInput.signals(1).values = testX;
carsmallInput.signals(1).dimensions = size(testX,2);

Импортировать данные сигнала из рабочей области:

Для получения дополнительной информации смотрите Данные сигнала Загрузки для Симуляции (Simulink).

Симулируйте модель.

sim(SimMdlName);

Когда блок импорта обнаруживает наблюдение, он предписывает, чтобы наблюдение в RegressionSVM Предсказало, что block.You может использовать Инспектора Данных моделирования (Simulink), чтобы просмотреть записанные данные блоков Выходного порта.
