Video To Workspace

Экспортируйте изображение или видео к рабочему пространству MATLAB

расширьте все на странице
  • Библиотека:

  • Computer Vision Toolbox / приемники

  • Video To Workspace

Описание

Блок Video To Workspace экспортирует изображение или видео к рабочей области MATLAB®. Это принимает изображения или видео как матрица, трехмерный массив, 4-D массив и преобразует их в 3-D или 4-D массив. Входной размер определяет выходной размер.

  • M-by-N, блок экспортирует его как M-by-N-by-2 массив. M и N являются количеством строк и столбцов, соответственно, во фрейме изображения и 2 количество систем координат в изображении.

  • M-by-N-by-3, блок экспортирует его как M-by-N-by-3-by-2 массив. M и N являются количеством строк и столбцов во фрейме изображения, или видеокадр, 3 является количеством цветовых каналов, и 2 количество систем координат в видео.

  • M-by-N-by-3-by-T, блок экспортирует его как M-by-N-by-3-by-T массив. M и N являются количеством строк и столбцов в видеокадре, 3 представляет количество цветовых каналов, и T является количеством систем координат в видео.

Примечание

  • Simulink® Coder™ не генерирует код для этого блока.

  • Блок поддерживает полутоновые и цветные изображения, которые экспортируются в рабочее пространство MATLAB с дополнительной размерностью, которая представляет количество систем координат. Изображение всегда экспортируется со значением системы координат 2.

Порты

Входной параметр

развернуть все

Входное изображение или видео в виде матрицы, 3- D массив или 4- D массив. Тип сигнала определяет размерности входа. Входные параметры заданы в терминах M, N, C и T. M и N являются количеством строк и столбцов в сигнале соответственно. C является количеством цветовых каналов в сигнале, и T является количеством систем координат.

Введите - Выход

Тип сигналаВведите размерностиВыведите размерности
Полутоновое изображениеM-by-NM-by-N-by-2
Цветное изображение M-by-N-by-3M-by-N-by-3-by-2
Полутоновое видеоM-by-N-by-TM-by-N-by-T
Цветное видео M-by-N-by-3-by-T M-by-N-by-3-by-T

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Красный цветовой канал входного изображения или видео в виде скаляра, вектора или матрицы.

Примечание

Метка порта может быть изменена с помощью Input port labels параметр.

Зависимости

Чтобы включить этот порт, установите параметр Number of inputs на значение, больше, чем или равный 2.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Зеленый цветовой канал входного изображения или видео в виде скаляра, вектора или матрицы.

Примечание

Метка порта может быть изменена с помощью Input port labels параметр.

Зависимости

Чтобы включить этот порт, установите параметр Number of inputs на значение, больше, чем или равный 2.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Синий компонент цвета входного изображения или видео в виде скаляра, вектора или матрицы.

Примечание

Метка порта может быть изменена с помощью Input port labels параметр.

Зависимости

Чтобы включить этот порт, установите параметр Number of inputs на значение, равное 3.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

Параметры

развернуть все

Задайте имя переменной рабочего пространства MATLAB для экспортируемого изображения или видео.

Задайте количество входных параметров с блоком. Чтобы разделить цветовые каналы в изображении RBG или видео, задайте количество каналов. Если это - полутоновое видео, войдите 1. Если это - цвет (R, G, B) видео, войдите 3.

Задайте максимальное количество систем координат, чтобы экспортировать в рабочее пространство MATLAB.

Введите фактор децимации, которым можно проредить изображение или видео.

Выберите Log fixed-point data as a fi object, чтобы создать объект fi в рабочем пространстве MATLAB, когда входной сигнал будет иметь тип данных фиксированной точки. Для получения дополнительной информации о fi объекты, смотрите fi Свойства объектов (Fixed-Point Designer).

Назовите входные порты с помощью вертикального символа панели в качестве разделителя.

Зависимости

Чтобы включить этот параметр, установите параметр Number of inputs на значение, больше, чем 1.

Примеры модели

Export Image to MATLAB Workspace

Экспортируйте изображение в рабочее пространство MATLAB

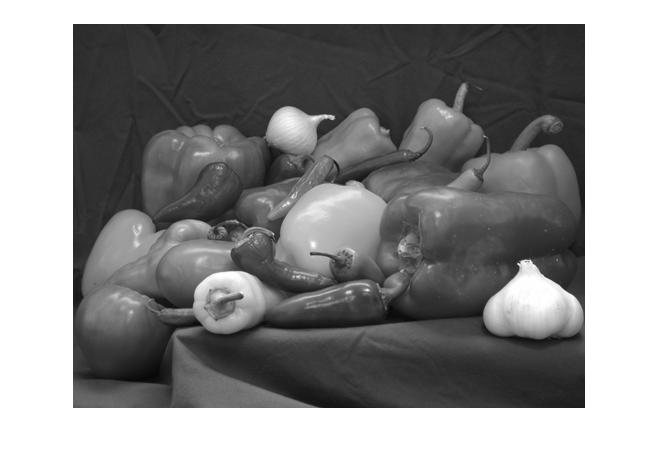

Как экспортировать изображение от Simulink до рабочего пространства MATLAB при помощи Video To Workspace блок.

Характеристики блока

Типы данных

Boolean | double | fixed point | integer | single

Многомерные сигналы

yes

Сигналы переменного размера

no
