Write Binary File
Запишите бинарные видеоданные в файл
- Библиотека:
Computer Vision Toolbox / приемники
Описание

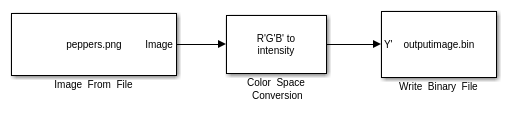

Блок Write Binary File берет видеоданные из модели Simulink® и экспортирует их в двоичный файл.
Этот блок производит необработанный двоичный файл без информации о заголовке. Это не имеет никакой закодированной информации, обеспечивающей тип данных, частоту кадров или размерность. Видеоданные для этого блока появляются в упорядоченном по строкам формате.
Примечание
Этот блок поддерживает генерацию кода только для платформ, которые имеют файловый ввод-вывод в наличии. Блок не поддерживает генерацию кода, использующую Simulink Desktop Real-Time™ или Simulink Real-Time™.
Порты
Входной параметр
Y' — Компонент яркости входного видеопотока
скаляр | вектор | матрица
Компонент яркости входного видеопотока в виде скаляра, вектора или матрицы. Метка этого порта может быть изменена с помощью параметра Component1, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
Cb — Синий компонент различия входного видеопотока
скаляр | вектор | матрица
Синий компонент различия входного видеопотока в виде скаляра, вектора или матрицы. Метка этого порта может быть изменена с помощью параметра Component2, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
Cr — Красный компонент различия входного видеопотока
скаляр | вектор | матрица
Красный компонент различия входного видеопотока в виде скаляра, вектора или матрицы. Метка этого порта может быть изменена с помощью параметра Component3, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
A — Альфа-компонент входного видеопотока
скаляр | вектор | матрица
Альфа-компонент входного видеопотока в виде скаляра, вектора или матрицы. Метка этого порта может быть изменена с помощью параметра Component4, когда параметр Video format устанавливается на Custom.
Зависимости
Чтобы включить этот порт, используйте одну из этих опций.
Установите параметр Video format на
Four character codes, и установленный параметр Four character code наAYUVилиIF09.Установите параметр Video format на
Custom, и параметр Number of inputs к4. В этом случае именем этого порта является Alpha.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
T — Компонент прозрачности входного видеопотока
скаляр | вектор | матрица
Компонент прозрачности входного видеопотока в виде скаляра, вектора или матрицы.
Зависимости
Чтобы включить этот порт, установите параметр Video format на Four character codes, и установленный параметр Four character code на Y41T или Y42T.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
Параметры
File name — Имя двоичного файла
output.bin (значение по умолчанию) | имя файла
Задайте имя выходного двоичного файла с .bin расширение, для видеоданных. Нажмите Save As, чтобы задать местоположение для файла.
Video format — Формат видеоданных
Four character codes (значение по умолчанию) | Custom
Задайте формат видеоданных как одна из этих опций.
Четыре кодов символов (FOURCC) — Для получения дополнительной информации об этих кодах, смотрите
https://www.fourcc.org.Пользовательский — Чтение видеоданные от двоичного файла пользовательского формата.
Four character code — Формат двоичного файла
I420 (значение по умолчанию) | AYUV | CLJR | cyuv | GREY | IF09 | IMC1 | IMC2 | IMC3 | IMC4 | IUYV | IY41 | IYU1 | IYU2 | IYUV | NV12 | NV21 | UYNV | UYNY | V210 | Y411 | Y41P | Y41T | Y422 | Y42T | Y8 | Y800 | YUNV | YUY2 | YUYV | YV12 | YV16 | YVU9 | YVYU | ...
Выберите четыре кода символа желаемого кодека для двоичного файла. Значение этого параметра также определяет количество входных портов на блоке. Для получения информации о котором четыре кодов символов включают, который входные порты, смотрите Input port для Четырех Кодов символов.
Зависимости
Чтобы включить этот параметр, установите параметр Video Format на Four character codes.
Line ordering — Направление заливки двоичного файла
Top line first (значение по умолчанию) | Bottom line first
Если вы выбираете Top line first, блок начинает заполнять двоичный файл первой строкой видеокадра. Это затем заполняет файл другими строками в увеличивающемся порядке. Если вы выбираете Bottom line first, блок начинает заполнять двоичный файл последней строкой видеокадра. Это затем заполняет файл другими строками в порядке убывания.
Bit stream format — Формат данных двоичного файла
Planar (значение по умолчанию) | Packed
Задайте формат данных двоичного файла как Planar или Packed.
Зависимости
Чтобы включить этот параметр, установите параметр Video Format на Custom.
Number of inputs — Количество компонентов во входном видеопотоке
3 1| 2
Задайте количество компонентов во входном видеопотоке. Это наборы параметров количество входных портов.
Зависимости
Чтобы включить этот параметр, установите параметр Video Format на Custom.
Inherit size of components from input data type — Все компоненты имеют то же количество битов
on (значение по умолчанию) | off
Выберите параметр Inherit size of components from input data type, чтобы указать, что все компоненты имеют то же количество битов как тип входных данных. Если вы очищаете этот параметр, можно задать количество битов для каждого активированного компонента с помощью связанного параметра Bits.
Зависимости
Чтобы включить этот параметр, установите параметр Video Format на Custom.
Component1 — Имя входного порта компонента яркости
Y' (значение по умолчанию) | имя компонента
Задайте имя входного порта для компонента яркости входного видеопотока.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of inputs на 1 или больше.
Component2 — Имя синего компонента различия
Cb (значение по умолчанию) | имя компонента
Задайте имя входного порта для синего компонента различия входного видеопотока.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of inputs на 2 или больше.
Component3 — Имя красного компонента различия
Cr (значение по умолчанию) | имя компонента
Задайте имя входного порта для красного компонента различия входного видеопотока.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of inputs на 3 или больше.
Component4 — Имя альфа-компонента
Альфа (значение по умолчанию) | имя компонента
Задайте имя входного порта для альфа-компонента входного видеопотока.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of inputs на 4.
Bits1 — Размер компонента яркости
8 0| 16
Задайте размер компонента яркости во входном видеопотоке. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of inputs на 1 или больше, и избранный параметр Inherit size of components from input data type.
Bits2 — Размер синего компонента различия
8 0| 16
Задайте размер синего компонента различия во входном видеопотоке. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of inputs на 2 или больше, и избранный параметр Inherit size of components from input data type.
Bits3 — Размер красного компонента различия
8 0| 16
Задайте размер красного компонента различия во входном видеопотоке. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of inputs на 3 или больше, и избранный параметр Inherit size of components from input data type.
Bits4 — Размер альфа-компонента
8 0| 16
Задайте размер альфа-компонента во входном видеопотоке. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of inputs на 4, и выберите параметр Inherit size of components from input data type.
Component order in binary file — Расположение компонентов в двоичном файле
[1 2 3
Задайте расположение компонентов в двоичном файле. Идентифицируйте компоненты присвоенными цифрами, от 1 до 4, в желаемом порядке. Необходимо включать все активированные компоненты при установке этого параметра.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Interlaced video — Считайте видеоданные, как чередовано
off (значение по умолчанию) | on
Выберите этот параметр, когда видеопоток будет содержать данные о чересстрочном видео.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Write signed data to output file — Запишите подписанные данные, чтобы вывести двоичный файл
off (значение по умолчанию) | on
Выберите этот параметр, когда входные данные будут подписаны.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Byte order in binary file — Порядок байтов в выходном двоичном файле
Little endian (значение по умолчанию) | Big endian
Задайте порядок байтов в выходном двоичном файле или как или как обратный порядок байтов с прямым порядком байтов.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Input port для четырех кодов символов
| Четыре кода символа | Input port |
|---|---|
| I420 | Y' |Cb|Cr |
| AYUV | Y' |Cb|Cr|A |
| CLJR | Y' |Cb|Cr |
| cyuv | Y' |Cb|Cr |
| СЕРЫЙ | Y |
| IF09 | Y' |Cb|Cr|A |
| IMC1 | Y' |Cb|Cr |
| IMC2 | Y' |Cb|Cr |
| IMC3 | Y' |Cb|Cr |
| IMC4 | Y' |Cb|Cr |
| IUYV | Y' |Cb|Cr |
| IY41 | Y' |Cb|Cr |
| IYU1 | Y' |Cb|Cr |
| IYU2 | Y' |Cb|Cr |
| IYUV | Y' |Cb|Cr |
| NV12 | Y' |Cb|Cr |
| NV21 | Y' |Cb|Cr |
| UYNV | Y' |Cb|Cr |
| UYNY | Y' |Cb|Cr |
| V210 | Y' |Cb|Cr |
| Y411 | Y' |Cb|Cr |
| Y41P | Y' |Cb|Cr |
| Y41T | Y' |Cb|Cr|T |
| Y422 | Y' |Cb|Cr |
| Y42T | Y' |Cb|Cr|T |
| Y8 | Y |
| Y800 | Y |
| YUNV | Y' |Cb|Cr |
| YUY2 | Y' |Cb|Cr |
| YUYV | Y' |Cb|Cr |
| YV12 | Y' |Cb|Cr |
| YV16 | Y' |Cb|Cr |
| YVU9 | Y' |Cb|Cr |
| YVYU | Y' |Cb|Cr |
