WLAN Waveform Generator
Создайте, повредите, визуализируйте и экспортируйте формы волны WLAN
Описание
Приложение WLAN Waveform Generator позволяет вам создать, повредить, визуализировать, и экспортировать формы волны IEEE® 802.11™.
Приложение предусматривает эти возможности при помощи приложения Wireless Waveform Generator, сконфигурированного для генерации сигналов WLAN. Используя приложение, вы можете:
Сгенерируйте формы волны IEEE 802.11ax™, как задано в [1].
Сгенерируйте IEEE 802.11ac™, 802.11ad™, 802.11n™, 802.11p™, 802.11a™, 802.11g™, 802.11j™, и 802.11b™ формы волны, как задано в [2].
Сгенерируйте формы волны IEEE 802.11ah™, как задано в [3].
Исказите форму волны WLAN путем добавления нарушений RF, таких как AWGN, смещение фазы, смещение частоты, смещение DC, неустойчивость IQ и кубическая нелинейность без памяти.
Визуализируйте форму волны WLAN в осциллографе времени, спектр анализатор и графики схемы созвездия.
Визуализируйте модуль ресурса (RU) и присвоение поднесущей в форме волны IEEE 802.11ax.
Экспортируйте форму волны WLAN в свою рабочую область как структура к
.matили.bbфайл, или к выполнимому скрипту MATLAB®.Примечание
Можно использовать скрипт MATLAB, чтобы воспроизвести форму волны за пределами приложения.
Сгенерируйте форму волны WLAN, что можно передать использование подключенного тестового инструмента лаборатории. Приложение может передать форму волны при помощи инструментов, поддержанных
rfsiggen(Instrument Control Toolbox) функция. Использование функции передачи в приложении требует программного обеспечения Instrument Control Toolbox™. Для получения дополнительной информации см. документацию для Instrument Control Toolbox.
Чтобы создать, повредите, визуализируйте и экспортируйте формы волны кроме форм волны WLAN, необходимо реконфигурировать приложение. Для полного списка функций см. приложение Wireless Waveform Generator.
Для получения дополнительной информации смотрите Используя Приложение Wireless Waveform Generator.
Откройте приложение WLAN Waveform Generator
Панель инструментов MATLAB: На вкладке Apps, под Signal Processing and Communications, кликают по значку приложения.
Командная строка MATLAB: введите wirelessWaveformGenerator. Эта команда открывает приложение Wireless Waveform Generator. Сконфигурировать приложение для генерации сигналов WLAN, в разделе Waveform Type, избранном одном из форматов под WLAN (IEEE 802.11).
Примеры
Основанная на приложении генерация сигналов WLAN
В этом примере показано, как сгенерировать формы волны IEEE® 802.11™ при помощи приложения WLAN Waveform Generator.
Откройте приложение WLAN Waveform Generator
На вкладке Apps панели инструментов MATLAB® выберите значок приложения WLAN Waveform Generator при Обработке сигналов и Коммуникациях. Этот выбор открывает приложение Wireless Waveform Generator, сконфигурированное для генерации сигналов WLAN.
Выберите формат IEEE 802.11 PHY
Выберите формат PHY формы волны, которую вы хотите сгенерировать путем выбора одного из форматов под WLAN (IEEE 802.11) в разделе Waveform Type панели инструментов приложения. Поддержки приложений эти форматы IEEE 802.11 PHY.
802.11ax802.11ah802.11ad802.11n/ac802.11p802.11b/g802.11a/g/j
Сгенерируйте формы волны WLAN
Установите передачу и параметры конфигурации путем определения опций во вкладке Waveform на левой панели приложения. Добавьте нарушения и выберите инструменты визуализации путем определения опций в разделе Generation панели инструментов приложения. Чтобы визуализировать форму волны, нажмите Generate. Можно экспортировать сгенерированную форму волны и ее параметры путем нажатия на Export. Можно экспортировать форму волны в:
Скрипт MATLAB с
.mрасширениефайл с
.bbили.matрасширениеВаше рабочее пространство MATLAB как структура
Сгенерируйте форму волны Тбайта HE с настройками по умолчанию

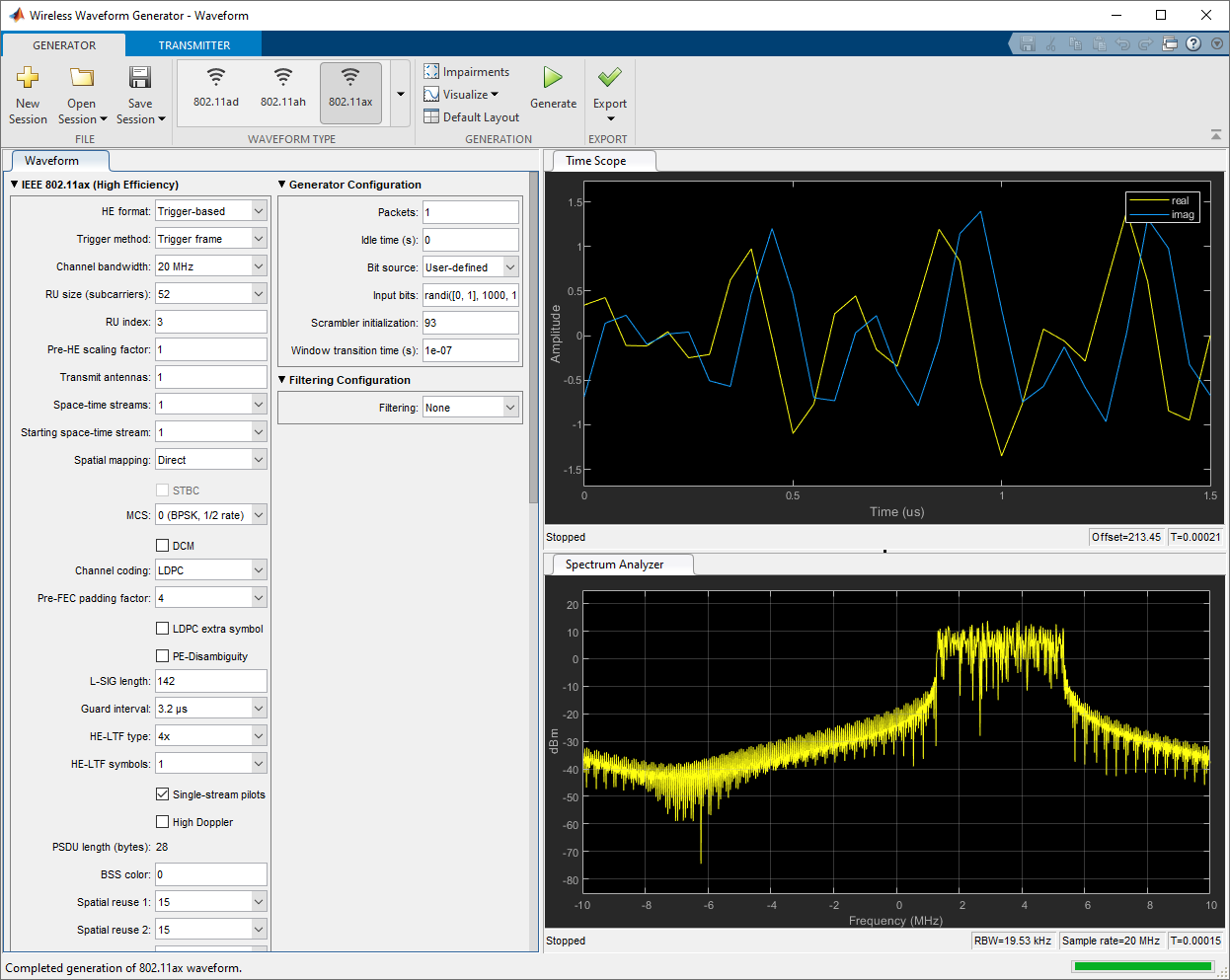

Это изображение показывает Time Scope и Спектру результаты визуализации Анализатора для основанной на триггере высокой эффективности (Тбайт HE) форма волны. Форма волны включает один пакет. Размер RU является 52 поднесущими, и индекс RU равняется 3. Вся другая передача и параметры конфигурации берут их значения по умолчанию.
Сгенерируйте HE форма волны SU ER с пакетным расширением
Это изображение показывает Time Scope и Спектру результаты визуализации Анализатора для высокоэффективной однопользовательской расширенной области значений (HE SU ER) форма волны. Форма волны включает два пакета, разделенные временем простоя 50 микросекунд, и содержит номинальное пакетное дополнение 8 микросекунд для пакетного расширения. Передача этой формы волны использует две антенны и Адамара пространственное отображение. Весь другой формат и параметры конфигурации берут их значения по умолчанию.
Сгенерируйте HE форма волны МУ с 10 антеннами передачи
Это изображение показывает результаты визуализации RU & Subcarrier Assignment для многопользовательской высокой эффективности (HE МУ) форма волны, включающая одно пакет. Пропускная способность передачи составляет 80 МГц, и количество антенн равняется 10, который требует настройки циклических сдвигов предHE (не уточнено) параметр. Передача включает midamble в Поле данных HE. Индексы выделения определяют присвоение поднесущей и RU. Это изображение показывает числа RU, размеры, индексы, и выделенных пользователей и результат нажатия на первый RU в передаче. Все модули ресурса используют пространственное отображение Фурье. Пользователи, заданные индексами 1-3, используют схему модуляции и кодирования (MCS) индекс 7, пользователь, заданный индексом 4, использует индекс MCS 10, и пользователи, заданные индексами 5 и 6, используют индекс MCS 11. Отображения приложения получившаяся длина PSDU для каждого пользователя. Весь другой формат и параметры конфигурации берут их значения по умолчанию.
Передайте форму волны WLAN
Эта функция требует программного обеспечения Instrument Control Toolbox™. Чтобы передать сгенерированную форму волны, кликните по вкладке Transmitter на панели инструментов приложения и сконфигурируйте инструменты. Можно использовать любой инструмент, поддержанный rfsiggen (Instrument Control Toolbox) функция.
Ссылки
[1] IEEE P802.11ax/D4.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 1: Улучшения для Высокой эффективности WLAN”. Спроектируйте Стандарт для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
[2] Станд. IEEE 802.11-2016 (Версия Станд. IEEE 802.11-2012). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
[3] Станд. IEEE 802.11ah-2016 (Поправка к Станд. IEEE 802.11-2016, как исправлено Станд. IEEE 802.11ai™-2016). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 2: Лицензия Sub 1 ГГц Освобожденная Операция”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
