nrPUCCHDMRSIndices

Сгенерируйте индексы элемента ресурса PUCCH DM-RS

    Описание

    пример

    ind = nrPUCCHDMRSIndices(carrier,pucch) генерирует ind, который содержит опорный сигнал демодуляции (DM-RS) индексы элемента ресурса (RE) физического восходящего канала управления (PUCCH), как задано в Разделе TS 38.211 6.4.1.3 [1], для всех форматов PUCCH. carrier задает настройку поставщика услуг. pucch задает настройку PUCCH. Для формата 0 PUCCH функция возвращает пустое значение для sym.

    пример

    ind = nrPUCCHDMRSIndices(carrier,pucch,Name,Value) задает выходные параметры форматирования с помощью одного или нескольких аргументов значения имени.

    Примеры

    свернуть все

    Создайте объект настройки поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Задайте количество RBS в сетке ресурса поставщика услуг как 50, запуск сетки ресурса поставщика услуг относительно CRB 0 как 120, и номер слота как 25.

    carrier.NSizeGrid = 50;
    carrier.NStartGrid = 120;
    carrier.NSlot = 25;

    Создайте объект настройки формата 2 PUCCH по умолчанию.

    pucch2 = nrPUCCH2Config;

    Задайте первый индекс символа в пазе передачи PUCCH как 7 и количество выделенных символов PUCCH как 2. Установите PRBs, выделенный для PUCCH лежать в диапазоне от 40 до 45. Включите скачкообразное движение частоты внутрипаза и установите запуск индекс PRB второго транзитного участка к 20. Задайте идентичность скремблирования DM-RS как 1 005.

    pucch2.SymbolAllocation = [7 2];
    pucch2.PRBSet = 40:45;
    pucch2.FrequencyHopping = 'intraSlot';
    pucch2.SecondHopStartPRB = 20;
    pucch2.NID0 = 1005;

    Сгенерируйте символы DM-RS формата 2 PUCCH.

    sym = nrPUCCHDMRS(carrier,pucch2)
    sym = 48×1 complex

       0.7071 - 0.7071i
      -0.7071 + 0.7071i
      -0.7071 - 0.7071i
       0.7071 - 0.7071i
      -0.7071 - 0.7071i
       0.7071 - 0.7071i
       0.7071 - 0.7071i
       0.7071 - 0.7071i
       0.7071 - 0.7071i
      -0.7071 + 0.7071i
          ⋮



    Сгенерируйте индексы DM-RS RE формата 2 PUCCH.

    ind = nrPUCCHDMRSIndices(carrier,pucch2)
    ind = 48x1 uint32 column vector

       4682
       4685
       4688
       4691
       4694
       4697
       4700
       4703
       4706
       4709
          ⋮

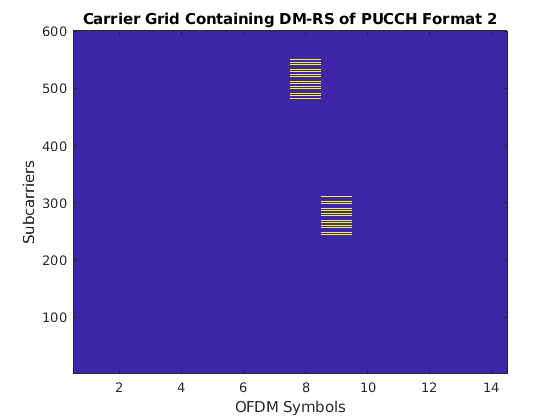

    Постройте сгенерированные символы и REs в сетке ресурса поставщика услуг.

    resGrid = nrResourceGrid(carrier);
    resGrid(ind) = sym;
    imagesc(abs(resGrid))
    axis xy
    xlabel('OFDM Symbols')
    ylabel('Subcarriers')
    title('Carrier Grid Containing DM-RS of PUCCH Format 2')

    Figure contains an axes. The axes with title Carrier Grid Containing DM-RS of PUCCH Format 2 contains an object of type image.

    Создайте объект настройки поставщика услуг по умолчанию.

    carrier = nrCarrierConfig;

    Задайте количество RBS в сетке ресурса поставщика услуг к 10.

    carrier.NSizeGrid = 10;

    Создайте объект настройки формата 4 PUCCH по умолчанию.

    pucch4 = nrPUCCH4Config;

    Установите первый индекс символа в пазе передачи PUCCH к 2 и количество выделенных символов PUCCH к 12. Включите скачкообразное движение группы и дополнительный флаг настройки DM-RS. Задайте скачкообразно двигающуюся идентичность как 120, распространяющийся фактор как 4, и ортогональный индекс кода покрытия (OCCI) как 3.

    pucch4.SymbolAllocation = [2 12];
    pucch4.GroupHopping = 'enable';
    pucch4.HoppingID = 120;
    pucch4.SpreadingFactor = 4;
    pucch4.OCCI = 3;
    pucch4.AdditionalDMRS = 1;

    Сгенерируйте символы DM-RS формата 4 PUCCH с типом данных single.

    sym = nrPUCCHDMRS(carrier,pucch4, 'OutputDataType','single')
    sym = 48x1 single column vector

       0.7071 - 0.7071i
       0.7071 - 0.7071i
       0.7071 - 0.7071i
      -0.7071 - 0.7071i
      -0.7071 - 0.7071i
       0.7071 - 0.7071i
       0.7071 + 0.7071i
      -0.7071 - 0.7071i
       0.7071 + 0.7071i
       0.7071 + 0.7071i
          ⋮



    Сгенерируйте индексы DM-RS RE формата 4 PUCCH.

    ind = nrPUCCHDMRSIndices(carrier,pucch4)
    ind = 48x1 uint32 column vector

       361
       362
       363
       364
       365
       366
       367
       368
       369
       370
          ⋮

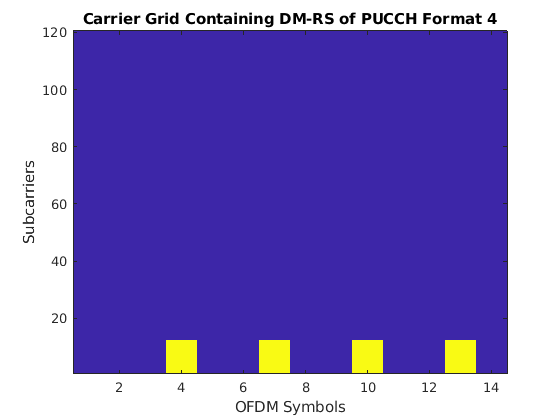

    Постройте сгенерированные символы и REs в сетке ресурса поставщика услуг.

    resGrid = nrResourceGrid(carrier);
    resGrid(ind) = sym;
    imagesc(abs(resGrid))
    axis xy
    xlabel('OFDM Symbols')
    ylabel('Subcarriers')
    title('Carrier Grid Containing DM-RS of PUCCH Format 4')

    Figure contains an axes. The axes with title Carrier Grid Containing DM-RS of PUCCH Format 4 contains an object of type image.

    Входные параметры

    свернуть все

    Параметры конфигурации поставщика услуг для определенной нумерологии OFDM в виде nrCarrierConfig объект. Эта функция только использует их nrCarrierConfig свойства объектов.

    Параметры конфигурации PUCCH в виде одной из этих опций.

    Для формата 0 PUCCH функция возвращает пустое значение.

    Аргументы в виде пар имя-значение

    Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

    Пример: 'IndexStyle','subscript' задает форму индексации RE выхода.

    Индексация RE формируется в виде одного из этих значений:

    • 'index' — Индексы находятся в линейной форме индекса.

    • 'subscript' — Индексы находятся в [поднесущая, символ, антенна] форма строки индекса.

    Типы данных: char | string

    Индексация RE базируется в виде одного из этих значений:

    • '1based' — Подсчет индекса запускается от 1.

    • '0based' — Подсчет индекса запускается от 0.

    Типы данных: char | string

    Ориентация индексации RE в виде одного из этих значений:

    • 'carrier' — На индексы ссылаются относительно сетки поставщика услуг.

    • 'bwp' — На индексы ссылаются относительно BWP.

    Типы данных: char | string

    Выходные аргументы

    свернуть все

    Индексы РЕ PUCCH DM-RS, возвращенные как одно из этих значений.

    • Вектор-столбец — функция возвращает этот тип значения, когда вы устанавливаете IndexStyle аргумент значения имени к 'index'.

    • M-by-3 матрица — функция возвращает этот тип значения, когда вы устанавливаете IndexStyle аргумент значения имени к 'subscript'. Строки матрицы соответствуют [поднесущая, символ, антенна] индексы на основе количества поднесущих, символов OFDM и количества антенн, соответственно.

    В зависимости от значения IndexBase, функция возвращает или индексы на основе 0 или на основе 1. В зависимости от значения IndexOrientation, функция возвращает или ориентированные поставщиками услуг индексы или BWP-ориентированные индексы.

    Для формата 0 PUCCH этот выход пуст.

    Типы данных: uint32

    Ссылки

    [1] 3GPP TS 38.211. “NR; Физические каналы и модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group.

    Расширенные возможности

    Смотрите также

    Функции

    Объекты

    Введенный в R2021a
