axialRatio

Коэффициент эллиптичности антенны

Описание

пример

axialRatio(antenna,frequency,azimuth,elevation) коэффициент эллиптичности графиков антенны по заданной частоте, и в направлении задан azimuth и elevation. Любой среди частоты, азимута или значений вертикального изменения должен быть скаляром. Если только одно из значений является скаляром, график 3-D. Если два значения являются скаляром, график 2D.

пример

ar = axialRatio(antenna,frequency,azimuth,elevation) возвращает коэффициент эллиптичности антенны, по заданной частоте, и в направлении, заданном azimuth и elevation.

Примеры

свернуть все

Вычислите коэффициент эллиптичности антенны логарифмической спирали в azimuth=0 и elevation=0.

s  = spiralEquiangular;
ar = axialRatio(s,3e9,0,0)
ar = Inf

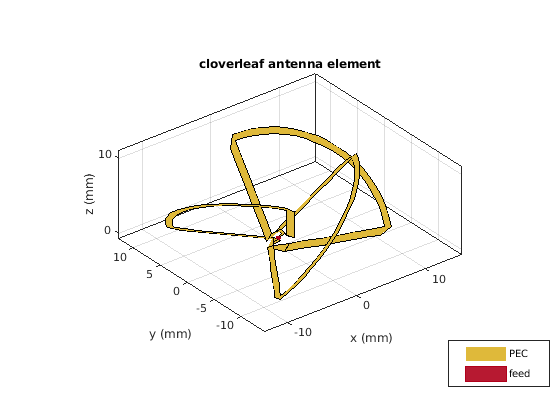

Создайте трилистниковидную антенну.

cl = cloverleaf;
show(cl);

Figure contains an axes. The axes with title cloverleaf antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

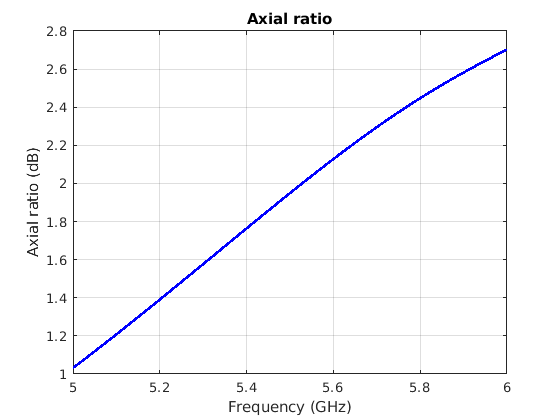

Постройте коэффициент эллиптичности антенны от 5 ГГц до 6 ГГц.

freq = linspace(5e9,6e9,101);
axialRatio(cl,freq,0,0);

Figure contains an axes. The axes with title Axial ratio contains an object of type line.

График коэффициента эллиптичности показывает, что антенна поддерживает круговую поляризацию по целому частотному диапазону.

Входные параметры

свернуть все

Объект Antenna в виде объекта.

Частота раньше вычисляла коэффициент эллиптичности в виде скаляра или вектора с каждым элементом в Гц.

Пример: 70e6

Типы данных: double

Угол азимута антенны в виде скаляра или вектора с каждым элементом в градусах.

Пример: 0

Типы данных: double

Угол возвышения антенны в виде скаляра или вектора с каждым элементом в градусах.

Пример: 0

Типы данных: double

Выходные аргументы

свернуть все

Коэффициент эллиптичности антенны, возвращенной как скаляр в дБ.

Смотрите также

|

Представленный в R2015a
