Создайте резистор с 50 Омами импеданса. Любая чистая активная нагрузка имеет непеременный импеданс, когда частота изменяется.

le = lumpedElement('Impedance',50);

Создайте дипольную антенну. Вычислите импеданс антенны, не загружая антенну.

d = dipole;
i1 = impedance(d,70e6)

i1 = 73.2580 - 0.6797i

Загрузите антенну с помощью независимого от частоты резистора. Вычислите импеданс антенны.

d.Load = le;
i1e1 = impedance(d,70e6)

i1e1 = 1.2326e+02 - 6.7973e-01i

Измените частоту в 85 МГц и вычислите импеданс антенны.

ile2 = impedance(d,85e6)

ile2 = 2.3009e+02 + 1.1005e+02i

Создайте дипольную антенну с помощью одной загрузки в канале антенны и одной загрузки в местоположении выше канала антенны.

Создайте дипольную антенну.

d = dipole;

Создайте два смешанных элемента, чтобы загрузить дипольную антенну.

Один смешанный элемент импеданса, 50 Ohms, загружает антенну в канале.

l1 = lumpedElement('Impedance', complex(50, -20), 'Location', 'feed');

Второй смешанный элемент комплексного импеданса, 50+ j*20 Ohms, загружает антенну наверху. Найдите загрузку половина расстояния от канала.

l2 = lumpedElement('Impedance', complex(50, -20), 'Location', [0 0 0.5]);

Добавьте две загрузки в дипольную антенну.

 d.Load = [l1, l2];

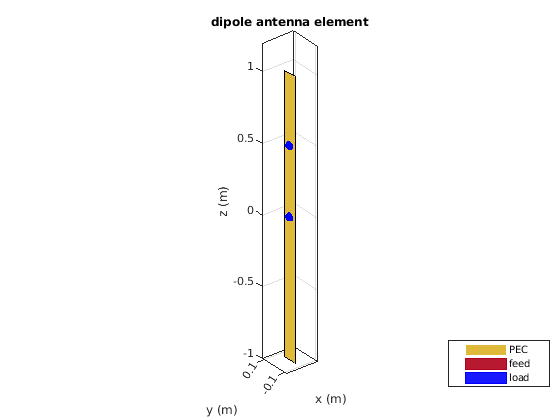

Просмотрите дипольную антенну.

show(d);
