MetalCatalog

Каталог металлов

    Синтаксис

    Описание

    пример

    mc = MetalCatalog создает указатель на объект для металлического каталога.

    • Чтобы открыть металлический каталог, использовать open(mc)

    • Чтобы видеть свойства металла из металлического каталога, использовать s = find(mc,name).

    Примеры

    свернуть все

    Откройте металлический каталог.

    mc = MetalCatalog;
    open(mc)

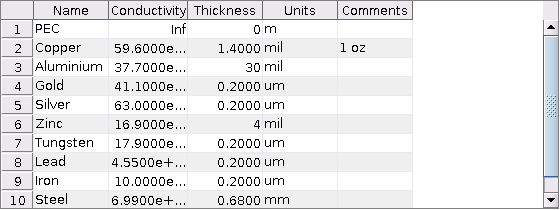

    Figure Metal Materials contains objects of type uimenu, uitoolbar, uitable.

    Перечислите свойства металлического материального Brass.

    s = find(mc,'Brass')
    s = struct with fields:
                Name: 'Brass'
        Conductivity: 15900000
           Thickness: 0.6800
               Units: 'mm'
            Comments: ''



    Используйте материальный Brass как металл в гофрированной рупорной антенне.

    m = metal('Brass');
    ant = hornCorrugated('Conductor',m)
    ant =
      hornCorrugated with properties:

                   FlareLength: 0.0428
                    FlareWidth: 0.0900
                   FlareHeight: 0.0600
                        Length: 0.0229
                         Width: 0.0102
                        Height: 0.0075
                     FeedWidth: 8.0000e-05
                    FeedHeight: 0.0037
                    FeedOffset: [-0.0020 0]
        FirstCorrugateDistance: 0.0160
                CorrugateDepth: [0.0050 0.0100]
                CorrugateWidth: 0.0030
                         Pitch: 0.0060
                     Conductor: [1x1 metal]
                          Tilt: 0
                      TiltAxis: [1 0 0]
                          Load: [1x1 lumpedElement]



    Представление использование антенны показывает функцию.

    figure;
    show(ant)

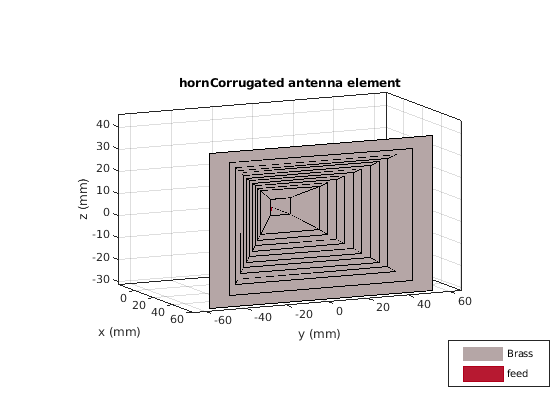

    Figure contains an axes. The axes with title hornCorrugated antenna element contains 3 objects of type patch, surface. These objects represent Brass, feed.

    Входные параметры

    свернуть все

    Имя металла из металлического каталога в виде вектора символов.

    Пример: 'Copper'

    Типы данных: char

    Металлический каталог в виде объекта.

    Типы данных: char

    Выходные аргументы

    свернуть все

    Металлический каталог, возвращенный как объект.

    Параметры заданного металла из металлического каталога, возвращенного как структура.

    Смотрите также

    | |

    Введенный в R2021a
