Коннектор RF в антенне feedpoint
Используйте PCBConnectors объект задать коннекторы RF, используемые для печатной платы (PCB) антенны, питает точки. Результатом обычно является набор модификаций к файлам проекта PCB. Изменения в PCB включают новые медные посадочные площадки и трассировки, и превращается в маску припоя, шелкографию и файлы вставки припоя.
c = PCBConnectors.connectortypeconnectortype.
connectortype — Тип коннектора от пакета коннектора PCBТип коннектора от пакета коннектора PCB в виде одного из следующего:
Коаксиальные Коннекторы - Коаксиальный RG11, RG174, RG58 и коннекторы RG59, непосредственно спаянные к клавиатурам PCB.
Коннекторы IPX - разъем LightHorse IPX SMT или поверхностный монтаж разъема коннектор RF.
Коннекторы MMCX - MMCX Cinch или поверхностный монтаж Samtec коннекторы RF.
Коннекторы SMA - Типовой поверхностный монтаж SMA с 5 клавиатурами коннекторы RF, с четырьмя углами прямоугольные клавиатуры, один круглый центральный контакт. Обеспечьте и SMA Multicomp коннекторы RF.
Коннекторы SMAEdge - Типовой поверхностный монтаж запуска ребра SMA коннектор RF. Обеспечьте и запуск ребра SMA Samtec коннекторы RF.
Коннекторы SMB - Джонсон/емерсон и Пэстернэк поверхностный монтаж SMB коннекторы RF.
Коннекторы SMC - Pasternack SMC и поверхностный монтаж запуска ребра SMC коннекторы RF.
Коннекторы коаксиального кабеля - полутвердый 0.020 inch, 0.034 inch, 0.047 inch, и 0.118 inch коаксиальный кабель спаян к клавиатурам PCB.
Для списка коннекторов см. Список Коннекторов PCB.
Пример: c = PCBConnectors.Semi_020 создает файлы Гербера, сконфигурированные, чтобы использовать полутвердый 0.020 inch коаксиальные кабели.
c — Коннектор PCBКоннектор PCB, возвращенный как объект.
Type — Тип коннектораЭто свойство доступно только для чтения.
Тип коннектора в виде вектора символов.
Пример: 'Coax_RG11'
Типы данных: char | string
Mfg — Имя производителя компонентовЭто свойство доступно только для чтения.
Имя производителя компонентов в виде вектора символов.
Пример: 'Belden'
Типы данных: char | string
Part — Номер детали производителяЭто свойство доступно только для чтения.
Номер детали производителя в виде вектора символов или строки.
Пример: 'RG11'
Типы данных: char | string
Annotation — Текст, добавленный к PCB, чтобы идентифицировать компонентЭто свойство доступно только для чтения.
Текст, добавленный к PCB, чтобы идентифицировать компонент в виде вектора символов.
Пример: 'RG59U'
Типы данных: char | string
Impedance — Импеданс коннектораЭто свойство доступно только для чтения.
Импеданс коннектора в виде положительной скалярной величины в Омах.
Пример: c = PCBConnectors.MMCX_Cinch; c.Impedance = 70;
Типы данных: double
Datasheet — URL для технических требований компонентаЭто свойство доступно только для чтения.
URL для технических требований компонента в виде вектора символов. Таблицы данных обычно являются файлами PDF.
Типы данных: char | string
Purchase — URL для покупательного коннектораЭто свойство доступно только для чтения.
URL для покупательного коннектора в виде вектора символов.
Типы данных: char | string
PinDiameter — Круговой диаметр клавиатурыКруговой диаметр клавиатуры, соединяющий сигнальный провод коаксильного кабеля к feedpoint в виде положительной скалярной величины в метрах. Диаметр контакта больше диаметра сигнального провода.
Пример: c = PCBConnectors.Coax_RG59; c.PinDiameter = 1.0000e-03;
Типы данных: double
DielectricDiameter — Диэлектрический диаметрДиэлектрический диаметр (белый материал вокруг сигнального провода) в виде положительной скалярной величины в метрах. Диэлектрический диаметр задает размер непроводящего звонка изоляции на PCB между сигнальным проводом и наземной плоскостью.
Пример: c = PCBConnectors.Coax_RG59; c.DielectricDiameter = 0.0073;
Типы данных: double
ShieldDiameter — Оснуйте кольцевой диаметрОсновывайтесь кольцевые диаметры раньше спаивали коаксиальный щит в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.Coax_RG59; c.ShieldDiameter = 0.0085;
Типы данных: double
AddThermals — Тепловое облегчениеТепловое облегчение вокруг коаксиального подключения экрана в виде 0 или 1. Тепловое облегчение уменьшает огонь, должен был спаять коаксиальный щит к земле.
Пример: c = PCBConnectors.Coax_RG59; c.AddThermals = 0;
Типы данных: логический
ThermalsDiameter — Дугообразный наружный диаметр разрывовДугообразный наружный диаметр разрывов в наземной плоскости в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.Coax_RG59; c.ThermalsDiameter = 0.0100;
Типы данных: double
ThermalsBridgeWidth — Ширина четырех проводящих мостовШирина четырех проводящих мостов создается через тепловой разрыв в виде положительной скалярной величины в метрах. Мосты устанавливаются во время электрического основания.
Пример: c = PCBConnectors.Coax_RG59; c.ThermalBridgeWidth = 0.0015;
Типы данных: double
TotalSize — Общая длина каждой стороны прямоугольного места коннектораОбщая длина каждой стороны прямоугольного места коннектора в виде двухэлементного вектора с каждым модулем элемента в метрах.
Пример: c = PCBConnectors.SMA_Multicomp; c.TotalSize = [0.0063 0.0063];
Типы данных: double
GroundPadSize — Длина каждой стороны наземной клавиатурыДлина каждой стороны земли заполняет в виде двухэлементного вектора каждым модулем элемента в метрах. Клавиатуры расположены в каждом из четырех углов места коннектора.
Пример: c = PCBConnectors.SMA_Multicomp; c.GroundPadSize = [0.0016 0.0016];
Типы данных: double
SignalPadDiameter — Круговой диаметр клавиатурыКруговой диаметр клавиатуры, соединяющий контакт сигнала коаксиального коннектора в виде положительной скалярной величины в метрах. Клавиатура находится в центре места коннектора.
Пример: c = PCBConnectors.SMA_Multicomp; c.SignalPadDiameter = 0.0012;
Типы данных: double
PinHoleDiameter — Через диаметр контактаЧерез диаметр контакта в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.SMA_Multicomp; c.ViaPinDiameter = 0.0012;
Типы данных: double
IsolationRing — Диаметр звонка изоляции, который удаляет полукруг меди от внутреннего угла наземных клавиатурДиаметр звонка изоляции, который удаляет полукруг меди от внутреннего угла наземных клавиатур в виде скаляра в метрах.
Пример: c = PCBConnectors.SMA_Multicomp; c.IsoltationRing =0.0012;
Типы данных:
VerticalGroundStrips — Вертикальная земля разделяет между верхними и более низкими наземными клавиатурамиВертикальная земля разделяет между верхними и более низкими наземными клавиатурами в виде скаляра.
Пример: c = PCBConnectors.SMA_Multicomp; c.VerticalGroundStrips = 1;
Типы данных: double
GroundPadSize — Оснуйте размер клавиатурыОснуйте размер клавиатуры в виде двухэлементного вектора с каждым модулем элемента в метрах.
Пример: c = PCBConnectors.SMAEdge; c.GroundPadSize = [0.0014 0.0042];
Типы данных: double
GroundSeparation — Пробел между наземными клавиатурамиПробел между землей заполняет на наземной стороне платы в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.SMAEdge; c.GroundSeparation = 0.0043;
Типы данных: double
GroundPadIsolation — Ширина меди, удаленной вокруг верхнего слоя, заземляет клавиатурыШирина меди, удаленной вокруг верхнего слоя, заземляет клавиатуры в виде положительной скалярной величины в метрах. Это свойство изолирует наземные клавиатуры от любых трассировок сигнала или структур.
Пример: c = PCBConnectors.SMAEdge; c.GroundPadIsolation = 2.5000e-04;
Типы данных: double
SignalPadSize — Размер клавиатуры сигналаРазмер клавиатуры сигнала в виде двухэлементного вектора с каждым модулем элемента в метрах.
Пример: c = PCBConnectors.SMAEdge; c.SignalPadSize = [0.0013 0.0036];
Типы данных: double
SignalGap — Разорвите между ребром PCB и запуститесь меди клавиатуры сигналаРазорвите между ребром PCB и запуститесь меди клавиатуры сигнала в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.SMAEdge; c.SignalGap = 1.0000e-04;
Типы данных: double
SignalLineWidth — Ширина трассировки сигналаШирина расширения трассировки сигнала от клавиатуры сигнала до feedpoint местоположения в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.SMAEdge; c.SignalLineWidth = 8.0000e-04;
Типы данных: double
EdgeLocation — Сторона PCB, которая получает коннектор ребра'north' | 'south' | 'east' | 'west'Сторона PCB, которая получает коннектор ребра в виде 'north', 'south', 'east', 'west'.
Пример: c = PCBConnectors.SMAEdge; c.EdgeLocation = 'south';
Типы данных: char
EdgeBoardProfile — Расширьте PCB, чтобы добавить коннектор вне области проектированияРасширьте PCB, чтобы добавить коннектор вне области проектирования в виде 0 или 1
Пример: c = PCBConnectors.SMAEdge; c.EdgeBoardProfile = 1;
Типы данных: логический
FillGroundSide — Заполните область коннектора на наземной стороне платы с медьюЗаполните область коннектора на наземной стороне платы с медью в виде 0 или 1
Пример: c = PCBConnectors.SMAEdge; c.FillGroundSide = 1;
Типы данных: логический
GroundPadSize — Оснуйте размер клавиатурыОснуйте размер клавиатуры в виде двухэлементного вектора с каждым модулем элемента в метрах.
Пример: c = PCBConnectors.IPX_Plug_Lighthorse; c.GroundPadSize = [0.0010 0.0022];
Типы данных: double
GroundPadXSeparation — Расстояние между парой земли заполняет вдоль Оси XРасстояние между парой земли заполняет вдоль Оси X в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.IPX_Plug_Lighthorse; c.GroundPadXSeparation = 0.0019;
Типы данных: double
GroundPadYOffset — Y-смещение от клавиатуры сигнала, чтобы сигнализировать о центральной линии клавиатурыY-смещение от клавиатуры сигнала, чтобы сигнализировать о центральной линии клавиатуры в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.IPX_Plug_Lighthorse; c.GroundPadYOffset = 0.0015;
Типы данных: double
SignalPadSize — Размер клавиатуры сигналаРазмер клавиатуры сигнала в виде вектора с 2 элементами с каждым модулем элемента в метрах.
Пример: c = PCBConnectors.IPX_Plug_Lighthorse; c.SignalPadSize = [1.0000e-03 1.0000e-03];
Типы данных: double
SignalMinYSeparation — Минимальное разделение от земли в основе или верхней части для клавиатуры сигналаМинимальное разделение от земли в основе или верхней части для клавиатуры сигнала в виде положительной скалярной величины в метрах.
Пример: c = PCBConnectors.IPX_Plug_Lighthorse; c.SignalMinYSeparation = 1.0000e-03;
Типы данных: double
Создайте компланарную инвертированную антенну F.
fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3, ... 'GroundPlaneWidth', 100e-3);
Используйте эту антенну, чтобы создать pcbStack объект.
p = pcbStack(fco); show(p);
Используйте коннектор Coax_RG11 RF с диаметром контакта 2 мм.
c = PCBConnectors.Coax_RG11; c.PinDiameter = 2.000e-03; s = PCBServices.MayhewWriter;
Создайте файл проекта антенны с помощью PCBWriter .
PW = PCBWriter(p,s,c);
Используйте gerberWrite метод, чтобы создать файлы Гербера из антенны проектирует файлы.
gerberWrite(PW)

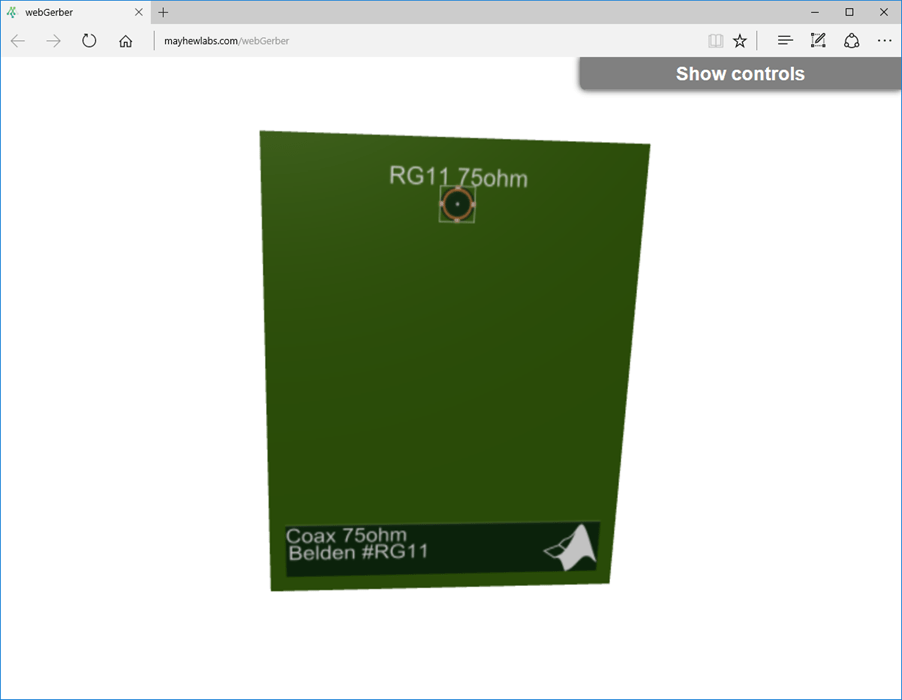

Чтобы просмотреть форум, перетащите мышью файлы. Нажмите Done.
В этом примере показано, как задать пользовательский класс коннектора RF.
classdef SMA_Jack_Cinch < PCBConnectors.BaseSMT5PadSymmetric % Cinch SMA surface mount RF connector. properties (Constant) % Abstract Type = 'SMA' Mfg = 'Cinch' Part = '142-0701-631' Annotation = 'SMA' Impedance = 50 Datasheet = 'http://www.farnell.com/datasheets/1720451.pdf?_ga=2.164811836.2075200750.1499379544-42056808.1499379544' Purchase = 'http://www.newark.com/johnson/142-0701-631/rf-coaxial-sma-jack-straight-50/dp/50F2712' end methods function RFC = SMA_Jack_Cinch RFC.TotalSize = [0.5 0.5]*25.4e-3; RFC.GroundPadSize = [0.102 0.102]*25.4e-3; RFC.SignalPadDiameter = 0.1*25.4e-3; RFC.PinHoleDiameter = 1.27e-3; RFC.IsolationRing = 0.22*25.4e-3; RFC.VerticalGroundStrips = false; end end end
| Коннекторы PCB | Описания |
|---|---|
| PCBConnectors.Coax_RG11 | Коаксиальный кабель RG11, прямой спаянный к клавиатурам PCB. |
| PCBConnectors.Coax_RG58 | Коаксиальный кабель RG58, прямой спаянный к клавиатурам PCB. |
| PCBConnectors.Coax_RG59 | Коаксиальный кабель RG59, прямой спаянный к клавиатурам PCB. |
| PCBConnectors.Coax_RG174 | Коаксиальный кабель RG174, прямой спаянный к клавиатурам PCB. |
| PCBConnectors.SMA | Типовой поверхностный монтаж SMA с 5 клавиатурами коннектор RF, с четырьмя углами прямоугольные наземные клавиатуры, один раунд. |
| PCBConnectors.SMAEdge | Типовой поверхностный монтаж запуска ребра SMA коннектор RF. |
| PCBConnectors.SMACinch | Обеспечьте поверхностный монтаж SMA коннектор RF |
| PCBConnectors.SMAEdge_Cinch | Обеспечьте поверхностный монтаж запуска ребра SMA коннектор RF |
| PCBConnectors.SMAEdge_Samtec | Поверхностный монтаж запуска ребра SMA Samtec коннектор RF |
| PCBConnectors.SMAEdge_Amphenol | Поверхностный монтаж запуска ребра SMA амфенола коннектор RF |
| PCBConnectors.SMAEdge_Linx | Поверхностный монтаж запуска ребра SMA Linx коннектор RF |
| PCBConnectors.SMA_Multicomp | Поверхностный монтаж SMA Multicomp коннектор RF |
| PCBConnectors.SMB_Johnson | Джонсон/емерсон поверхностный монтаж SMB коннектор RF |
| PCBConnectors.SMB_Pasternack | Pasternack поверхностный монтаж SMB коннектор RF |
| PCBConnectors.SMC_Pasternack | Поверхностный монтаж Pasternack SMC коннектор RF |
| PCBConnectors.SMCEdge_Pasternack | Поверхностный монтаж запуска ребра Pasternack SMC коннектор RF |
| PCBConnectors.MMCX_Cinch | Обеспечьте поверхностный монтаж MMCX коннектор RF |
| PCBConnectors.MMCX_Samtec | Поверхностный монтаж Samtec MMCX коннектор RF |
| PCBConnectors.IPX_Jack_LightHorse | Поверхностный монтаж разъема LightHorse IPX SMT коннектор RF |
| PCBConnectors.IPX_Plug_LightHorse | Поверхностный монтаж разъема LightHorse IPX SMT коннектор RF |
| PCBConnectors.UFL_Hirose | Поверхностный монтаж Hirose u.fl коннектор RF |
| PCBConnectors.Semi_020 | Pasternack полутвердый 0,020-дюймовый коаксиальный кабель, спаянный к клавиатурам PCB |
| PCBConnectors.Semi_034 | Pasternack полутвердый 0,020-дюймовый коаксиальный кабель, спаянный к клавиатурам PCB |
| PCBConnectors.Semi_047 | Pasternack полутвердый 0,047-дюймовый коаксиальный кабель, спаянный к клавиатурам PCB |
| PCBConnectors.Semi_118 | Pasternack полутвердый 0,118-дюймовый коаксиальный кабель, спаянный к клавиатурам PCB |
