phaseShift

Вычислите значения сдвига фазы для массивов или стека PCB мультиканала

свернуть все на странице

Синтаксис

ps = phaseShift(array,frequency,angle)
ps = phaseShift(pcb,frequency,angle)

Описание

пример

ps = phaseShift(array,frequency,angle) вычисляет значения сдвига фазы массива, действующего на заданной частоте, чтобы отсканировать луч под данным углом. Скорость света принята, чтобы быть этим в свободном пространстве.

ps = phaseShift(pcb,frequency,angle) вычисляет значения сдвига фазы стека PCB мультиканала на заданной частоте и углу.

Примеры

свернуть все

Скрипт Open Live Script

Создайте 3х3 прямоугольный массив поддержанных отражателем диполей на рабочей частоте 1,8 ГГц и отсканируйте основной луч в 30 градусах вдоль азимута и 45 градусах вдоль вертикального изменения.

a = design(rectangularArray('Size',[3 3]),1.8e9,reflector);
ps = phaseShift(a,1.8e9,[30;45])
ps = 9×1

  350.5337
   54.1733
  117.8129
  240.3066
  303.9462
    7.5858
  130.0796
  193.7192
  257.3588


a.PhaseShift = ps
a =
  rectangularArray with properties:

           Element: [1x1 reflector]
              Size: [3 3]
        RowSpacing: 0.0833
     ColumnSpacing: 0.0833
           Lattice: 'Rectangular'
    AmplitudeTaper: 1
        PhaseShift: [9x1 double]
              Tilt: 0
          TiltAxis: [1 0 0]

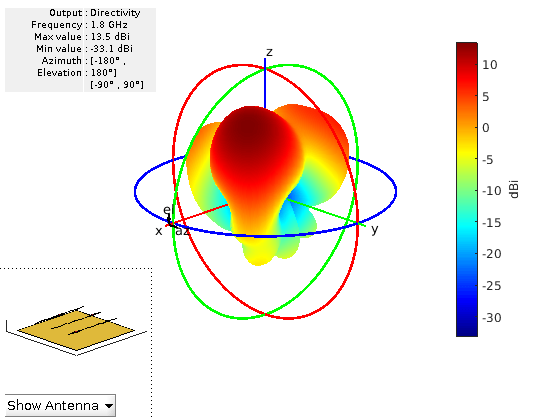

Вычислите диаграмму направленности массива.

pattern(a,1.8e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 29 objects of type patch, surface.

Входные параметры

свернуть все

Антенная решетка от библиотеки Antenna Toolbox™ массивов в виде объекта массивов.

Пример: r = rectangularArray; phaseShift (r,70e6,[60;40]). Вычисляет сдвиг фазы прямоугольного массива.

Мультипитайте стек PCB в виде pcbStack объект.

Пример: fco = invertedFcoplanar; pcb = pcbStack(fco); phaseShift (pcb,70e6,[60;40]) Вычисляет сдвиг фазы компланарного инвертировал PCB антенны F.

Значение частоты раньше вычисляло сдвиг фазы в виде скаляра в Гц.

Пример: 70e6

Типы данных: double

Азимут и пара угла возвышения, чтобы отсканировать массив к в виде вектора с 2 элементами в градусах.

Пример: [35;40]

Типы данных: double

Выходные аргументы

свернуть все

Значения сдвига фазы, возвращенные как 1 N вектором в градусах. Вычисление значения сдвига фазы не рассматривает взаимную связь.

Смотрите также

| |

Введенный в R2018b
