Генерация кода глубокого обучения на целях Intel для различных пакетных размеров

Этот пример использует:

В этом примере показано, как использовать codegen команда, чтобы сгенерировать код для приложения классификации изображений, которое использует глубокое обучение на процессорах Intel®. Сгенерированный код использует Math Kernel Library Intel для Глубоких нейронных сетей (MKL-DNN). Этот пример состоит из двух частей:

Первая часть показывает, как сгенерировать MEX-функцию, которая принимает пакет изображений, как введено.
Вторая часть показывает, как сгенерировать исполняемый файл, который принимает пакет изображений, как введено.

Необходимые условия

Процессор Intel с поддержкой Intel Усовершенствованные Векторные Расширения 2 (Intel AVX2) инструкции
Intel Math Kernel Library для глубоких нейронных сетей (MKL-DNN)
Переменные окружения для компиляторов и библиотек. Для получения информации о поддерживаемых версиях компиляторов см. Поддерживаемые Компиляторы. Для подготовки переменных окружения смотрите Необходимые условия для Глубокого обучения для MATLAB Coder.

Этот пример поддерживается на Linux®, Windows® и платформах Mac® и не поддерживаемый для MATLAB Online.

Загрузите входной видеофайл

Загрузите демонстрационный видеофайл.

   if ~exist('./object_class.avi', 'file')
       url = 'https://www.mathworks.com/supportfiles/gpucoder/media/object_class.avi.zip';
       websave('object_class.avi.zip',url);
       unzip('object_class.avi.zip');
   end

Задайте `resnet_predict` Функция

Этот пример использует сеть DAG ResNet-50, чтобы показать классификацию изображений на рабочих столах Intel. Предварительно обученная модель ResNet-50 для MATLAB доступна как часть пакета поддержки Модель Deep Learning Toolbox для Сети ResNet-50.

resnet_predict функционируйте загружает сеть ResNet-50 в персистентный сетевой объект и затем выполняет предсказание на входе. Последующие вызовы функционального повторного использования персистентный сетевой объект.

type resnet_predict

% Copyright 2020 The MathWorks, Inc.

function out = resnet_predict(in)
%#codegen

% A persistent object mynet is used to load the series network object.
% At the first call to this function, the persistent object is constructed and
% setup. When the function is called subsequent times, the same object is reused
% to call predict on inputs, avoiding reconstructing and reloading the
% network object.

persistent mynet;

if isempty(mynet)
    % Call the function resnet50 that returns a DAG network
    % for ResNet-50 model.
    mynet = coder.loadDeepLearningNetwork('resnet50','resnet');
end

% pass in input
out = mynet.predict(in);

Сгенерируйте MEX для `resnet_predict`

Сгенерировать MEX-функцию для resnet_predict функция, используйте codegen с глубоким обучением настройка возражают для библиотеки MKL-DNN. Присоедините объект настройки глубокого обучения к объекту настройки генерации кода MEX, что вы передаете codegen. Запустите codegen команда и задает вход как 4D матрица размера [224,224,3, |batchSize |]. Это значение соответствует входному размеру слоя сети ResNet-50.

    batchSize = 5;
    cfg = coder.config('mex');
    cfg.TargetLang = 'C++';
    cfg.DeepLearningConfig = coder.DeepLearningConfig('mkldnn');
    codegen -config cfg resnet_predict -args {ones(224,224,3,batchSize,'single')} -report

Code generation successful: To view the report, open('codegen\mex\resnet_predict\html\report.mldatx').

Выполните предсказание на пакете изображений

Предположение видеофайла Object_class.avi уже загружается. Создайте объект videoReader и считайте пять систем координат с помощью videoReader, function.Since batchSize чтения установлен в 5, читает 5 изображений.Resize пакет входных изображений к размеру, необходимому resnet50 размеру, ожидаемому сетью ResNet50.

   videoReader = VideoReader('Object_class.avi');
   imBatch = read(videoReader,[1 5]);
   imBatch = imresize(imBatch, [224,224]);

Вызовите сгенерированный resnet_predict_mex функция, какая классификация выходных параметров заканчивается для входных параметров, которые вы обеспечиваете.

   predict_scores = resnet_predict_mex(single(imBatch));

Станьте лучшими 5 баллов вероятности и их метки для каждого изображения в пакете.

   [val,indx] = sort(transpose(predict_scores), 'descend');
   scores = val(1:5,:)*100;
   net = resnet50;
   classnames = net.Layers(end).ClassNames;
   for i = 1:batchSize
       labels = classnames(indx(1:5,i));
       disp(['Top 5 predictions on image, ', num2str(i)]);
       for j=1:5
           disp([labels{j},' ',num2str(scores(j,i), '%2.2f'),'%'])
       end
   end

Для предсказаний на первом изображении сопоставьте лучшие пять баллов предсказания со словами в synset словарь.

   fid = fopen('synsetWords.txt');
   synsetOut = textscan(fid,'%s', 'delimiter', '\n');
   synsetOut = synsetOut{1};
   fclose(fid);
   [val,indx] = sort(transpose(predict_scores), 'descend');
   scores = val(1:5,1)*100;
   top5labels = synsetOut(indx(1:5,1));

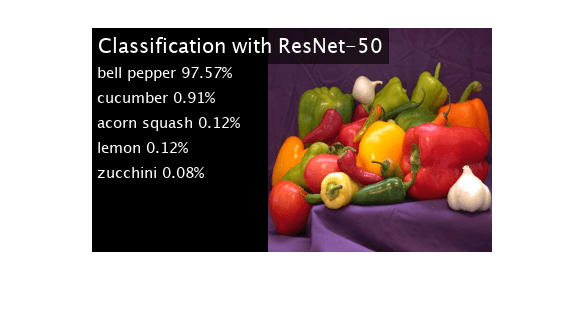

Отобразите лучшие пять меток классификации на изображении.

   outputImage = zeros(224,400,3, 'uint8');
   for k = 1:3
       outputImage(:,177:end,k) = imBatch(:,:,k,1);
   end

   scol = 1;
   srow = 1;
   outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', 'w','FontSize',20, 'BoxColor', 'black');
   srow = srow + 30;
   for k = 1:5
       outputImage = insertText(outputImage, [scol, srow], [top5labels{k},' ',num2str(scores(k), '%2.2f'),'%'], 'TextColor', 'w','FontSize',15, 'BoxColor', 'black');
       srow = srow + 25;
   end

   imshow(outputImage);

Очистите персистентный сетевой объект из памяти.

clear mex;

Задайте `resnet_predict_exe` Функция точки входа

Чтобы сгенерировать исполняемый файл из кода MATLAB, задайте новую функцию точки входа resnet_predict_exe. Эта функция похожа на предыдущую функцию точки входа resent_predict но, кроме того, включает код для предварительной обработки и постобработки. API, что resnet_predict_exe использование независимо от платформы. Эта функция принимает видео и пакетный размер как входные параметры. Эти аргументы являются константами времени компиляции.

type resnet_predict_exe

% Copyright 2020 The MathWorks, Inc.

function resnet_predict_exe(inputVideo,batchSize)
%#codegen

    % A persistent object mynet is used to load the series network object.
    % At the first call to this function, the persistent object is constructed and
    % setup. When the function is called subsequent times, the same object is reused
    % to call predict on inputs, avoiding reconstructing and reloading the
    % network object.
    persistent mynet;

    if isempty(mynet)
        % Call the function resnet50 that returns a DAG network
        % for ResNet-50 model.
        mynet = coder.loadDeepLearningNetwork('resnet50','resnet');
    end

    % Create video reader and video player objects %
    videoReader = VideoReader(inputVideo);
    depVideoPlayer = vision.DeployableVideoPlayer;


    % Read the classification label names %
    synsetOut = readImageClassLabels('synsetWords.txt');

    i=1;
    % Read frames until end of video file %
    while ~(i+batchSize > (videoReader.NumFrames+1))
        % Read and resize batch of frames as specified by input argument%
        reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i);

        % run predict on resized input images %
        predict_scores = mynet.predict(reSizedImagesBatch);


        % overlay the prediction scores on images and display %
        overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)

        i = i+ batchSize;
    end
    release(depVideoPlayer);
end

function synsetOut = readImageClassLabels(classLabelsFile)
% Read the classification label names from the file
%
% Inputs :
% classLabelsFile - supplied by user
%
% Outputs :
% synsetOut       - cell array filled with 1000 image class labels

    synsetOut = cell(1000,1);
    fid = fopen(classLabelsFile);
    for i = 1:1000
        synsetOut{i} = fgetl(fid);
    end
    fclose(fid);
end

function reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i)
% Read and resize batch of frames as specified by input argument%
%
% Inputs :
% videoReader - Object used for reading the images from video file
% batchSize   - Number of images in batch to process. Supplied by user
% i           - index to track frames read from video file
%
% Outputs :
% reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize

    img = read(videoReader,[i (i+batchSize-1)]);
    reSizedImagesBatch = coder.nullcopy(ones(224,224,3,batchSize,'like',img));
    resizeTo  = coder.const([224,224]);
    reSizedImagesBatch(:,:,:,:) = imresize(img,resizeTo);
end


function overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)
% Read and resize batch of frames as specified by input argument%
%
% Inputs :
% predict_scores  - classification results for given network
% synsetOut       - cell array filled with 1000 image class labels
% reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize
% batchSize       - Number of images in batch to process. Supplied by user
% depVideoPlayer  - Object for displaying results
%
% Outputs :
% Predicted results overlayed on input images

    % sort the predicted scores  %
    [val,indx] = sort(transpose(predict_scores), 'descend');

    for j = 1:batchSize
        scores = val(1:5,j)*100;
        outputImage = zeros(224,400,3, 'uint8');
        for k = 1:3
            outputImage(:,177:end,k) = reSizedImagesBatch(:,:,k,j);
        end

        % Overlay the results on image %
        scol = 1;
        srow = 1;
        outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', [255 255 255],'FontSize',20, 'BoxColor', [0 0 0]);
        srow = srow + 30;
        for k = 1:5
            scoreStr = sprintf('%2.2f',scores(k));
            outputImage = insertText(outputImage, [scol, srow], [synsetOut{indx(k,j)},' ',scoreStr,'%'], 'TextColor', [255 255 255],'FontSize',15, 'BoxColor', [0 0 0]);
            srow = srow + 25;
        end

        depVideoPlayer(outputImage);
    end
end

Структура `resnet_predict_exe` Функция

Функциональный resnet_predict_exe содержит четыре подраздела, которые выполняют эти действия:

Считайте метки классификации из предоставленного входного текстового файла
Считайте входной пакет изображений и измените размер их по мере необходимости сетью
Запустите вывод на входном пакете изображений
Наложите результаты на изображениях

Для получения дополнительной информации каждый из этих шагов, смотрите последующие разделы.

`readImageClassLabels` Функция

Эта функция принимает synsetWords.txt файл как входной параметр. Это читает метки классификации и заполняет массив ячеек.

       function synsetOut = readImageClassLabels(classLabelsFile)
       % Read the classification label names from the file
       %
       % Inputs :
       % classLabelsFile - supplied by user
       %
       % Outputs :
       % synsetOut       - cell array filled with 1000 image class labels

           synsetOut = cell(1000,1);
           fid = fopen(classLabelsFile);
           for i = 1:1000
               synsetOut{i} = fgetl(fid);
           end
           fclose(fid);
       end

`readImageInputBatch` Функция

Эта функция читает и изменяет размер изображений из файла ввода видео, который передается функции как входной параметр. Это читает заданные входные изображения и изменяет размер их к 224x224x3, который является размером, который ожидает resnet50 сеть.

       function reSizedImagesBatch = readImageInputBatch(videoReader,batchSize,i)
       % Read and resize batch of frames as specified by input argument%
       %
       % Inputs :
       % videoReader - Object used for reading the images from video file
       % batchSize   - Number of images in batch to process. Supplied by user
       % i           - index to track frames read from video file
       %
       % Outputs :
       % reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize

           img = read(videoReader,[i (i+batchSize-1)]);
           reSizedImagesBatch = coder.nullcopy(ones(224,224,3,batchSize,'like',img));
           resizeTo  = coder.const([224,224]);
           reSizedImagesBatch(:,:,:,:) = imresize(img,resizeTo);
       end

`mynet.predict` Функция

Эта функция принимает измененный пакет изображений, как введено и возвращает результаты предсказания.

      % run predict on resized input images %
      predict_scores = mynet.predict(reSizedImagesBatch);

`overlayResultsOnImages` Функция

Эта функция принимает результаты предсказания и сортирует их в порядке убывания. Это накладывает эти результаты на входных изображениях и отображает их.

       function overlayResultsOnImages(predict_scores,synsetOut,reSizedImagesBatch,batchSize,depVideoPlayer)
       % Read and resize batch of frames as specified by input argument%
       %
       % Inputs :
       % predict_scores  - classification results for given network
       % synsetOut       - cell array filled with 1000 image class labels
       % reSizedImagesBatch - Batch of images resized to 224x224x3xbatchsize
       % batchSize       - Number of images in batch to process. Supplied by user
       % depVideoPlayer  - Object for displaying results
       %
       % Outputs :
       % Predicted results overlayed on input images

           % sort the predicted scores  %
           [val,indx] = sort(transpose(predict_scores), 'descend');

           for j = 1:batchSize
               scores = val(1:5,j)*100;
               outputImage = zeros(224,400,3, 'uint8');
               for k = 1:3
                   outputImage(:,177:end,k) = reSizedImagesBatch(:,:,k,j);
               end

               % Overlay the results on image %
               scol = 1;
               srow = 1;
               outputImage = insertText(outputImage, [scol, srow], 'Classification with ResNet-50', 'TextColor', [255 255 255],'FontSize',20, 'BoxColor', [0 0 0]);
               srow = srow + 30;
               for k = 1:5
                   scoreStr = sprintf('%2.2f',scores(k));
                   outputImage = insertText(outputImage, [scol, srow], [synsetOut{indx(k,j)},' ',scoreStr,'%'], 'TextColor', [255 255 255],'FontSize',15, 'BoxColor', [0 0 0]);
                   srow = srow + 25;
               end

               depVideoPlayer(outputImage);
           end
       end

Создание и запуск исполняемого файла

Создайте объект настройки кода для генерации исполняемого файла. Присоедините объект настройки глубокого обучения к нему. Установите batchSize и inputVideoFile переменные.

Если вы не намереваетесь создать пользовательский C++ основная функция и использовать сгенерированный пример основной C++ вместо этого, установите GenerateExampleMain параметр к 'GenerateCodeAndCompile'. Кроме того, отключите cfg.EnableOpenMP, чтобы убедиться, что нет никаких openmp библиотечных зависимостей, когда вы запускаете свой исполняемый файл от настольного терминала.

       cfg = coder.config('exe');
       cfg.TargetLang = 'C++';
       cfg.DeepLearningConfig = coder.DeepLearningConfig('mkldnn');
       batchSize = 5;
       inputVideoFile = 'object_class.avi';
       cfg.GenerateExampleMain = 'GenerateCodeAndCompile';
       cfg.EnableOpenMP = 0;

Запустите codegen команда, чтобы создать исполняемый файл. Запустите сгенерированный исполняемый файл resnet_predict_exe или в командной строке MATLAB или на настольном терминале.

       codegen -config cfg resnet_predict_exe -args {coder.Constant(inputVideoFile), coder.Constant(batchSize)} -report
       system('./resnet_predict_exe')

Документация

Генерация кода глубокого обучения на целях Intel для различных пакетных размеров

Необходимые условия

Загрузите входной видеофайл

Задайте `resnet_predict` Функция

Сгенерируйте MEX для `resnet_predict`

Выполните предсказание на пакете изображений

Задайте `resnet_predict_exe` Функция точки входа

Структура `resnet_predict_exe` Функция

`readImageClassLabels` Функция

`readImageInputBatch` Функция

`mynet.predict` Функция

`overlayResultsOnImages` Функция

Создание и запуск исполняемого файла

Смотрите также

Похожие темы

Документация MATLAB Coder

Поддержка

Документация

Генерация кода глубокого обучения на целях Intel для различных пакетных размеров

Необходимые условия

Загрузите входной видеофайл

Задайте resnet_predict Функция

Сгенерируйте MEX для resnet_predict

Выполните предсказание на пакете изображений

Задайте resnet_predict_exe Функция точки входа

Структура resnet_predict_exe Функция

readImageClassLabels Функция

readImageInputBatch Функция

mynet.predict Функция

overlayResultsOnImages Функция

Создание и запуск исполняемого файла

Смотрите также

Похожие темы

Документация MATLAB Coder

Поддержка

Задайте `resnet_predict` Функция

Сгенерируйте MEX для `resnet_predict`

Задайте `resnet_predict_exe` Функция точки входа

Структура `resnet_predict_exe` Функция

`readImageClassLabels` Функция

`readImageInputBatch` Функция

`mynet.predict` Функция

`overlayResultsOnImages` Функция
