Amplifier
Объедините основополосную модель усилителя с шумом и нелинейностью
- Библиотека:
RF Blockset / Идеализированная Основная полоса
Описание
Блок Amplifier генерирует комплексную основополосную модель усилителя с тепловым шумом. Этот блок предоставляет четыре модели нелинейности и три опции, чтобы задать шумовое представление.
Примечание
Этот блок принимает номинальный импеданс 1 Ом.
Порты
Входной параметр
Port_1 — Введите сгенерированный модулированный сигнал
действительный скаляр | действительный столбец | объединяет скаляр | комплексный столбец
Введите сгенерированный модулированный сигнал в виде действительного скаляра, действительного столбца, объедините скаляр или объедините столбец.
Типы данных: double | single
Вывод
Port_1 — Выведите сгенерированный модулированный сигнал
действительный скаляр | действительный столбец | объединяет скаляр | комплексный столбец
Выведите сгенерированный модулированный сигнал в виде действительного скаляра, действительного столбца, объедините скаляр или объедините столбец. Выходной порт подражает свойствам входного порта. Например, если входной сгенерированный модулированный сигнал задан как действительный скаляр с типом данных дважды, то выходной сгенерированный модулированный сигнал также задан как действительный сигнал с типом данных дважды.
Типы данных: double | single
Параметры
Основная вкладка
Model — Модель нелинейности усилителя
Cubic polynomial (значение по умолчанию) | AM/AM - AM/PM | Modified Rapp | Saleh
Задайте модель нелинейности усилителя как одно из следующего:
Cubic polynomialAM/AM - AM/PMModified RappSaleh
Для получения дополнительной информации см. Модели Нелинейности в Идеализированном Блоке Усилителя (RF Blockset).
Linear power gain (dB) — Линейное усиление усилителя
0
Линейное усиление в виде скаляра в дБ.
Type of Non-Linearity — Треть - заказывает тип нелинейности
IIP3 (значение по умолчанию) | OIP3 | IP1dB | OP1dB | IPsat | OPsat
Третья нелинейность порядка вводит в виде IIP3, OIP3, IP1dB, OP1dB, IPsat, или OPsat.
IIP3 (dBm) — Введите точку пересечения третьего порядка
Inf (значение по умолчанию) | действительное положительное число
Введите точку пересечения третьего порядка в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к IIP3.
OIP3 (dBm) — Выведите точку пересечения третьего порядка
Inf (значение по умолчанию) | действительное положительное число
Выведите точку пересечения третьего порядка в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к OIP3.
IP1dB (dBm) — Введите точку сжатия на 1 дБ
Inf (значение по умолчанию) | действительное положительное число
Введите точку сжатия на 1 дБ в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к IP1dB.
OP1dB (dBm) — Выведите точку сжатия на 1 дБ
Inf (значение по умолчанию) | действительное положительное число
Выведите точку сжатия на 1 дБ в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к OP1dB.
IPsat (dBm) — Точка входной насыщенности
Inf (значение по умолчанию) | действительное положительное число
Точка входной насыщенности в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к IPsat.
OPsat (dBm) — Выведите точку насыщения
Inf (значение по умолчанию) | действительное положительное число
Выведите точку насыщения в виде положительного вещественного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Cubic polynomial и тип нелинейности к OPsat.
Simulate using — Задайте тип симуляции, чтобы запуститься
Code generation (значение по умолчанию) | Interpreted execution
Code generation– Симулируйте модель с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее, чемInterpreted execution.Interpreted execution– Симулируйте модель с помощью интерпретатора MATLAB®. Эта опция сокращает скорость времени запуска, но скорость последующих симуляций медленнее, чемCode generation. В этом режиме можно отладить исходный код блока.
Plot power characteristics — Постройте характеристики степени
кнопка (значение по умолчанию)
Эта кнопка строит характеристики степени на основе параметров, заданных на вкладке Main.
Для получения дополнительной информации смотрите Характеристики Степени Графика (RF Blockset).
Lookup table (Pin(dBm), Pout(dBm), deg) — Тупиковое завершение
[ -25, 5, -1; -10, 20, -2; 0, 27, 5; 5, 28, 12 ]
Записи поиска по таблице, заданные как действительный M-by-3 матрица. Эта таблица описывает выходную мощность модели dBm уровень в столбце матрицы 2 и фазовый переход модели в градусах в столбце матрицы 3, как связано с абсолютным значением степени входного сигнала столбца матрицы 1 для модели AM - AM/PM. Входная мощность столбца 1 должна увеличиться монотонно.
Зависимости
Чтобы включить этот параметр, установите Модель на AM/AM - AM/PM .
Output saturation level (V) — Выведите уровень насыщенности
1
Voltage уровень насыщенности выхода в виде действительного положительного числа в dBm.
Зависимости
Чтобы включить этот параметр, установите Модель на Modified Rapp.
Magnitude smoothness factor — Фактор гладкости величины
2
Фактор гладкости величины для Modified Rapp вычисления модели AM усилителя в виде положительного вещественного числа.
Зависимости
Чтобы включить этот параметр, установите Модель на Modified Rapp.
Phase gain (rad) — Усиление фазы
-0.45
Усиление фазы для Modified Rapp вычисления модели AM/PM усилителя в виде действительного скаляра в радианах.
Зависимости
Чтобы включить этот параметр, установите Модель на Modified Rapp.
Phase saturation — Насыщение фазы
.88
Насыщение фазы для Modified Rapp вычисления модели AM/PM усилителя в виде положительного вещественного числа.
Зависимости
Чтобы включить этот параметр, установите Модель на Modified Rapp.
Phase smoothness factor — Фактор гладкости фазы
3.43
Фактор гладкости фазы для Modified Rapp вычисления модели AM/PM усилителя в виде положительного вещественного числа.
Зависимости
Чтобы включить этот параметр, установите Модель на Modified Rapp.
Input scaling (dB) — Масштабный коэффициент для уровня входного сигнала
0
Масштабный коэффициент для уровня входного сигнала для Saleh модель усилителя в виде неотрицательного вещественного числа в дБ.
Зависимости
Чтобы включить этот параметр, установите Модель на Saleh.
AM / AM parameters [alpha beta] — AM/AM параметры преобразования
[ 2.1587, 1.1517 ]
Параметры преобразования 2D кортежа AM для Saleh модель усилителя в виде двухэлементного вектора из неотрицательных вещественных чисел.
Зависимости
Чтобы включить этот параметр, установите Модель на Saleh.
AM / PM parameters [alpha beta] — AM/PM параметры преобразования
[ 4.0033, 9.1040 ]
AM/PM параметры преобразования 2D кортежа для Saleh модель усилителя в виде двухэлементного вектора из неотрицательных вещественных чисел.
Зависимости
Чтобы включить этот параметр, установите Модель на Saleh.
Output scaling (dB) — Масштабный коэффициент для уровня выходного сигнала
0
Масштабный коэффициент для уровня выходного сигнала для Saleh модель усилителя в виде неотрицательного вещественного числа в дБ.
Зависимости
Чтобы включить этот параметр, установите Модель на Saleh.
Шумовая вкладка
Include Noise — Добавьте шум в систему
off (значение по умолчанию) | on
Выберите этот параметр, чтобы добавить системный шум во входной сигнал. Если вы выбираете этот параметр, параметры, сопоставленные с вкладкой Noise, отображены.
Specify noise type — Шумовое представление
Noise temperature (значение по умолчанию) | Noise figure | Noise factor
Шумовой описательный тип в виде Noise temperature, Noise figure, или Noise factor.
Для получения дополнительной информации смотрите Симуляции Теплового шума в Идеализированном Блоке Усилителя (RF Blockset).
Зависимости
Чтобы включить этот параметр, выберите Include Noise.
Noise temperature (K) — Шумовая температура к шумам модели в усилителе
290
Шумовая температура к шуму модели в усилителе в виде неотрицательного вещественного числа в градусах (K).
Зависимости
Чтобы включить этот параметр, выберите Include Noise и установите, Задают шумовой тип к Noise temperature.
Noise figure (dB) — Шумовая фигура к шуму модели в усилителе
10 * log10( 2 ) (значение по умолчанию) | неотрицательное вещественное число
Шумовая фигура к шуму модели в усилителе в виде неотрицательного вещественного числа в дБ.
Зависимости
Чтобы включить этот параметр, выберите Include Noise и установите, Задают шумовой тип к Noise figure.
Noise factor — Шумовой фактор к шуму модели в усилителе
2
Шумовой фактор к шуму модели в усилителе в виде положительного целочисленного скаляра, больше, чем или равный 1.
Зависимости
Чтобы включить этот параметр, выберите Include Noise и установите, Задают шумовой тип к Noise factor.
Seed source — Источник начального seed
Auto (значение по умолчанию) | User specified
Источник начального seed раньше готовил Гауссов генератор шума случайных чисел в виде одного из следующего:
Auto- Когда Seed source установлен вAuto, seed для каждого экземпляра усилителя сгенерированы с помощью генератора случайных чисел. Метод сброса экземпляра не оказывает влияния.User specified- Когда Seed source установлен вUser specified, значение, введенное в Seed, используется, чтобы инициализировать генератор случайных чисел, и метод сброса сбрасывает генератор случайных чисел с помощью значения свойства Seed.
Seed — Отберите для генератора случайных чисел
67987
Отберите для генератора случайных чисел в виде неотрицательного целого числа меньше чем 232. Используйте это значение, чтобы инициализировать генератор случайных чисел.
Зависимости
Чтобы включить этот параметр, кликните по флажку Include Noise и выберите User specified в исходном параметре Seed.

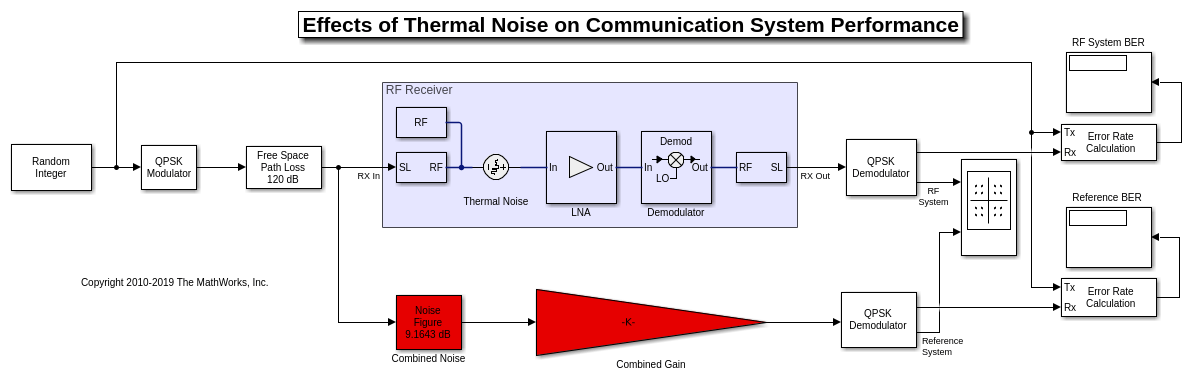

Примеры модели
Ссылки
[1] Razavi, Behzad. “Фундаментальные понятия “в Микроэлектронике RF, 2-м выпуске, Prentice Hall, 2012.
[2] Rapp, C., “Эффекты HPA-нелинейности на 4-DPSK/OFDM-Signal для Цифровой Звуковой Широковещательной Системы”. Продолжения Второй европейской Конференции по Спутниковой связи, Льежу, Бельгия, 22-24 октября 1991, стр 179-184.
[3] Салех, A.A.M., “Независимые от частоты и зависимые частотой нелинейные модели усилителей TWT”. Сделка IEEE. Коммуникации, издание COM-29, pp.1715-1720, ноябрь 1981.
[4] IEEE 802.11-09/0296r16. “Методология Оценки TGad “. Институт Электрических и Электроники Engineers.https://www.ieee.org /
[5] Kundert, Кен “. Точное и быстрое измерение IP2 и IP3 “, сообщество руководства разработчика, 22 мая 2002.
