Barker Code Generator

Сгенерируйте биполярный Код Кусачек для снятия оболочки

Библиотека:
Communications Toolbox
Communications Toolbox / Источники Коммуникации / Генераторы Последовательности

Описание

Блок Barker Code Generator генерирует биполярный код Баркера. Короткий отрезок и низкие боковые лепестки корреляции делают коды Баркера полезными для синхронизации системы координат в системах цифровой связи. Для получения дополнительной информации см. Коды Баркера.

Порты

Вывод

развернуть все

`output` — Система координат кусачек для снятия оболочки кода
вектор-столбец

Система координат Баркера кода, возвращенная как вектор-столбец. Если длина системы координат превышает разрядность кода Баркера, блок заполняет систему координат путем повторения кода Баркера.

Зависимости

Установите тип данных выхода параметром Output data type.

Параметры

развернуть все

`Code length` — Длина сгенерированного кода
7 (значение по умолчанию) | `1`| 2 | 3 | 4 | 5 | 11 | 13

Длина сгенерированного кода в виде 1, 2, 3, 4, 5, 7, 11, или 13. Для получения дополнительной информации см. Коды Кусачек для снятия оболочки.

Пример 2 выводит код Баркера [–1; 1].

Типы данных: double

`Sample time` — Выведите шаг расчета
1 (значение по умолчанию) |-1 | положительная скалярная величина

Выведите шаг расчета в виде -1 или положительная скалярная величина, которая представляет время между каждой выборкой выходного сигнала. Если Sample time установлен в -1, шаг расчета наследован от нисходящего потока. Для получения информации об отношении между Sample time и Samples per frame, смотрите Демонстрационная Синхронизация.

`Samples per frame` — Выборки на выходную систему координат
1 (значение по умолчанию) | положительное целое число

Выборки на выход структурируют в виде положительного целого числа. Если Samples per frame является M, блок выводит систему координат, содержащую выборки M, состоявшие из длины N кодовые последовательности Баркера. N является длиной сгенерированного кода, который установлен параметром Code length. Когда M не является целочисленным кратным N, последовательные системы координат обеспечивают непрерывность кода Баркера через контуры системы координат.

Для получения информации об отношении между Sample time и Samples per frame, смотрите Демонстрационную Синхронизацию.

Типы данных: double

`Output data type` — Тип выходных данных
`double` (значение по умолчанию) | `int8`

Выходные данные вводят в виде double или int8.

Типы данных: char | string

`Simulate using` — Тип симуляции, чтобы запуститься
`Code generation` (значение по умолчанию) | `Interpreted execution`

Тип симуляции, чтобы запуститься в виде Code generation или Interpreted execution.

Code generation – Симулируйте модель при помощи сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С снова используется для последующих симуляций, если модель не изменяется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее, чем Interpreted execution.
Interpreted execution – Симулируйте модель при помощи интерпретатора MATLAB^®. Эта опция требует меньшего количества времени запуска, чем Code generation метод, но скорость последующих симуляций медленнее. В этом режиме можно отладить исходный код блока.

Примеры модели

Generate Barker Code With Various Code Lengths

Сгенерируйте код кусачек для снятия оболочки с различными разрядностями кода

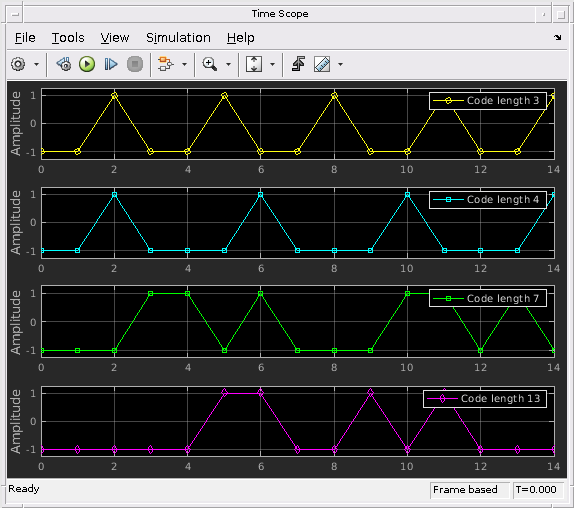

cm_ex_various_barker_code_length модель показывает выход от Barker Code Generator блоки, сконфигурированные для 15 выборок на систему координат в шаге расчета 1, и набор разрядностей кода к 3, 4, 7, и 13. График показывает, что кодовая последовательность повторяется, по мере необходимости, чтобы заполнить 15 демонстрационных систем координат.

Обнаружьте преамбулу кусачек для снятия оболочки кода в системах координат

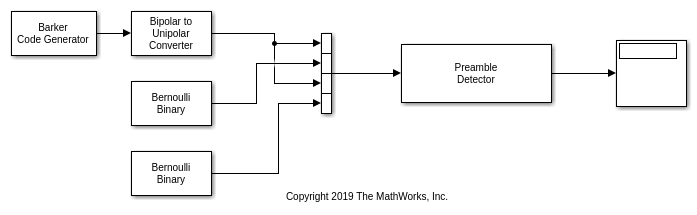

Создайте две системы координат, состоящие из 7-битной преамбулы Баркера кода и 14-битного поля полезной нагрузки. Обнаружьте местоположения преамбулы при помощи Preamble Detector блок.

Frame Synchronization Using Barker Code Preamble

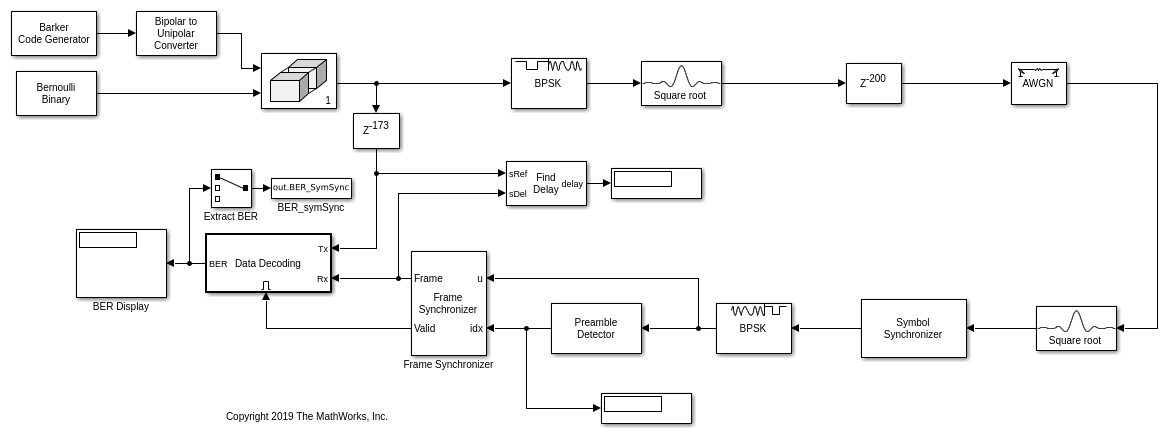

Структурируйте синхронизацию Используя преамбулу кусачек для снятия оболочки кода

Используйте длину 13 преамбул системы координат Баркера кода для синхронизации системы координат битов данных.

Характеристики блока

Типы данных	`double` \| `integer`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Больше о

развернуть все

Кусачки для снятия оболочки кодируют

Коды кусачек для снятия оболочки имеют максимальную последовательность автокорреляции, которая имеет непиковые автокорреляции, не больше, чем 1.

correlation sidelobe является корреляцией кодовой комбинации с переключенной временем версией себя. Боковой лепесток корреляции, _Ck, для k - сдвиг символа N битная кодовая последовательность, {_Xj},

$C_{k} = \sum_{j = 1}^{N - k} X_{j} X_{j + k}$

Для j =1, 2, 3..., N, _Xj является отдельным кодовым знаком, который равен +1 или –1. Смежные символы приняты, чтобы быть 0.

Выходной код находится в биполярном формате с 0 и 1 сопоставленный к 1 и –1. Максимум известная разрядность кода Баркера равняется 13. Короткий отрезок и низкие боковые лепестки корреляции делают коды Баркера полезными для синхронизации системы координат в системах цифровой связи. Генератор кода Баркера выводит коды Баркера, перечисленные в этой таблице.

Разрядность кода кусачек для снятия оболочки	Код кусачек для снятия оболочки	Уровень бокового лепестка
1	[–1]	0 дБ
2	[–1; 1]	– 6 дБ
3	[–1; –1; 1]	– 9,5 дБ
4	[–1; –1; 1; –1]	– 12 дБ
5	[–1; –1; –1; 1; –1]	– 14 дБ
7	[–1; –1; –1; 1; 1; –1; 1]	– 16,9 дБ
11	[–1; –1; –1; 1; 1; 1; –1; 1; 1; –1; 1]	– 20,8 дБ
13	[–1; –1; –1; –1; –1; 1; 1; –1; –1; 1; –1; 1; –1]	– 22,3 дБ

Демонстрационная синхронизация

Время между выходными обновлениями равно продукту Samples per frame и Sample time. Например, если Sample time и Samples per frame равняются один, блок выводит выборку каждую секунду. Если Samples per frame увеличен до 10, то вектор 10 на 1 выводится каждые 10 секунд. Это гарантирует, что эквивалентная норма выработки не зависит от параметра Samples per frame.

Вопросы совместимости

развернуть все

Существующие модели автоматически обновляют этот блок к текущей версии

Поведение изменяется в R2020a

Начиная в R2020a, Simulink больше не позволяет вам использовать версию блока Barker Code Generator, доступную перед R2015b.

Существующие модели автоматически обновляются, чтобы загрузить версию блока Barker Code Generator, о которой объявляют в Исходных блоках выходные системы координат непрерывных выборок времени, но не используют атрибут системы координат в Информации о релизах R2015b. Для получения дополнительной информации о передаче блока см. Передающие Таблицы (Simulink).

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Не поддерживает целое число только генерация кода.
