comm.PNSequence

Сгенерируйте псевдошумовую (PN) последовательность

Описание

PNSequence объект генерирует последовательность псевдослучайных двоичных чисел с помощью сдвигового регистра линейной обратной связи (LFSR). Этот объект реализует LFSR использование простого генератора сдвигового регистра (SSRG или Фибоначчи) настройка. Псевдошумовые последовательности обычно используются для псевдослучайного скремблирования и в системах спектра распространения прямой последовательности.

Сгенерировать псевдошумовую последовательность:

Создайте comm.PNSequence объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?.

Создание

Синтаксис

pnSequence = comm.PNSequence

pnSequence = comm.PNSequence(Name,Value)

Описание

pnSequence = comm.PNSequence создает псевдошумовую (PN) Систему генератора последовательности object™. Этот объект генерирует последовательность псевдослучайных двоичных чисел с помощью сдвигового регистра линейной обратной связи (LFSR).

pnSequence = comm.PNSequence(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

`Polynomial` — Полином генератора
`'z^6 + z + 1'` (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков | целочисленный вектор

Полином генератора, который определяет связи обратной связи сдвигового регистра в виде одного из них:

Полиномиальный вектор символов, который включает номер 1.
Вектор строки двоичных знаков, который представляет коэффициенты полинома генератора в порядке убывающей степени. Первыми и последними записями должен быть 1. Длиной этого вектора является N + 1, где N является степенью полинома генератора.
Вектор, содержащий экспоненты z для ненулевых условий полинома в порядке убывания степеней. Последней записью должен быть 0.

Для получения дополнительной информации смотрите Символьное представление Полиномов.

Пример: 'z^8 + z^2 + 1', [1 0 0 0 0 0 1 0 1], и [8 2 0] представляйте тот же полином, p (z) = z ⁸ + z ² + 1.

Типы данных: double | char

`InitialConditionsSource` — Источник начальных условий
`'Property'` (значение по умолчанию) | `'Input port'`

Источник начальных условий, который определяет запуск псевдошумовой последовательности в виде одного из них:

'Property' — Задайте начальные условия генератора псевдошумовой последовательности как бинарный скалярный или бинарный вектор с помощью InitialConditions свойство.
'Input port' — Задайте начальные условия генератора псевдошумовой последовательности при помощи дополнительного входного параметра при вызове объекта. Объект принимает бинарный скалярный или бинарный векторный вход. Длина входа должна равняться степени полинома генератора что Polynomial свойство задает.

Типы данных: char

`InitialConditions` — Начальные условия сдвигового регистра
[0 0 0 0 0 1] (значение по умолчанию) | бинарный скаляр | бинарный вектор

Начальные условия сдвигового регистра, когда симуляция запускается в виде бинарного скалярного или бинарного вектора.

Если вы устанавливаете это свойство на вектор, каждый элемент вектора соответствует начальному значению соответствующей ячейки в сдвиговом регистре. Длина вектора должна равняться степени полинома генератора. Если вы устанавливаете это свойство на скаляр, начальные условия всех ячеек сдвигового регистра являются заданным скалярным значением.

Скаляр или по крайней мере один элемент заданного вектора, должен быть ненулевым для объекта сгенерировать ненулевую последовательность.

Зависимости

Это свойство доступно когда InitialConditionsSource установлен в 'Property'.

Типы данных: double

`MaskSource` — Источник маски, чтобы переключить псевдошумовую последовательность
`'Property'` (значение по умолчанию) | `'Input port'`

Источник маски, которая определяет сдвиг псевдошумовой последовательности в виде одного из них:

'Property' — Задайте маску как целочисленный скаляр или бинарный вектор с помощью Mask свойство.
'Input port' — Задайте маску при помощи дополнительного входного параметра при вызове объекта. Маска может только быть задана как бинарный вектор, длина которого должна равняться степени полинома генератора что Polynomial свойство задает.

Типы данных: char

`Mask` — Маска, чтобы переключить псевдошумовую последовательность
0 (значение по умолчанию) | целочисленный скаляр | бинарный вектор

Маска, которая определяет, как псевдошумовая последовательность смещена от своей начальной точки в виде целочисленного скаляра или бинарного вектора.

Когда вы устанавливаете это свойство на целочисленный скаляр, значение является длиной сдвига. Скалярный сдвиг может быть положительным или отрицательным. Когда псевдошумовая последовательность имеет период N = 2ⁿ – 1, где n является степенью полинома генератора что Polynomial свойство задает, объект переносит значения сдвига, которые отрицательны или больше, чем N.

Когда вы устанавливаете это свойство на бинарный вектор, его длина должна равняться степени полинома генератора что Polynomial задает. Для получения дополнительной информации смотрите Начальную точку Псевдошумовой последовательности Перемены.

Вектор маски может быть вычислен с помощью shift2mask функция.

Зависимости

Это свойство доступно когда MaskSource установлен в 'Property'.

`VariableSizeOutput` — Включите переменному размеру выходные параметры
`false` (значение по умолчанию) | `true`

Установите это свойство на true включить переменному размеру выходные параметры при помощи дополнительного входного параметра при вызове объекта. Активированный вход задает выходной размер псевдошумовой последовательности. Входное значение должно быть меньше чем или равно значению MaximumOutputSize свойство.

Когда вы устанавливаете это свойство на false, SamplesPerFrame свойство задает количество выходных выборок.

`MaximumOutputSize` — Максимальный выходной размер
[10 1] (значение по умолчанию) | двухэлементный вектор-строка

Максимальный выходной размер в виде положительного целочисленного двухэлементного вектора-строки, который обозначает максимальный выходной размер псевдошумовой последовательности. Вторым элементом вектора должен быть 1.

Пример: [10 1] дает 10- 1 максимальный размерный выходной сигнал.

Зависимости

Это свойство доступно когда VariableSizeOutput установлен в true.

`SamplesPerFrame` — Количество выборок выводится на систему координат
1 (значение по умолчанию) | положительное целое число

Количество выборок, выведенных на систему координат псевдошумовой последовательностью, возражает в виде положительного целого числа. Если вы устанавливаете это свойство на значение M, то объектные выборки выходных параметров M псевдошумовой последовательности, которая имеет период N = 2ⁿ – 1, где n представляет степень полинома генератора что Polynomial задает.

Если вы устанавливаете BitPackedOutput свойство к false, выборки являются битами от псевдошумовой последовательности. Если вы устанавливаете BitPackedOutput свойство к true, затем выход соответствует SamplesPerFrame группы побитно упакованных выборок.

`ResetInputPort` — Включите вход сброса генератора
`false` (значение по умолчанию) | `true`

Установите это свойство на true включить сброс генератора псевдошумовой последовательности при помощи дополнительного входного параметра при вызове объекта. Этот вход сбрасывает состояния генератора псевдошумовой последовательности к начальным условиям, заданным в InitialConditions свойство. Для получения дополнительной информации смотрите Сброс Сигнала.

Зависимости

Это свойство доступно когда InitialConditionsSource установлен в 'Property'.

`BitPackedOutput` — Выведите побитно упакованные слова
`false` (значение по умолчанию) | `true`

Опция, чтобы вывести побитно упакованные слова в виде false или true. Установите это свойство на true включить побитно упакованные выходные параметры.

Когда BitPackedOutput true, объектные выходные параметры вектор-столбец длины M, который содержит больше-всего-значимый-бит (MSB) первые целочисленные представления битных слов длины P. M является количеством выборок на систему координат, заданную в SamplesPerFrame свойство. P является размером побитно упакованных слов, заданных в NumPackedBits свойство.

Примечание

Первый бит слева в побитно упакованном слове содержит старший значащий бит для целочисленного представления.

`NumPackedBits` — Количество битов на побитно упакованное слово
8 (значение по умолчанию) | целое число в области значений [1, 32]

Количество битов, упакованных в каждое слово выходных данных в виде целого числа в области значений [1, 32].

Зависимости

Это свойство доступно когда BitPackedOutput установлен в true.

`SignedOutput` — Выведите подписанные побитно упакованные слова
`false` (значение по умолчанию) | `true`

Установите это свойство на true получить подписанный, побитно упакованный, выходные слова. В этом случае, 1 в старшем значащем бите (знаковый бит) указывает на отрицательную величину. Свойство указывает на отрицательные числа в дополнительном формате two.

Зависимости

Это свойство доступно когда BitPackedOutput установлен в true.

`OutputDataType` — Тип данных выхода
`'double'` (значение по умолчанию) | `'logical'` | `'Smallest unsigned integer'` | `'Smallest integer'`

Выходные данные вводят в виде одного из них:

Когда BitPackedOutput установлен в false, OutputDataType может быть 'double'логический, или 'Smallest unsigned integer'.
Когда BitPackedOutput установлен в true, OutputDataType может быть 'double' или 'Smallest integer'.

Примечание

У вас должна быть пользовательская лицензия Fixed-Point Designer™, чтобы использовать это свойство в 'Smallest unsigned integer' или 'Smallest integer' режим.

Зависимости

Допустимые настройки для OutputDataType зависит от установки BitPackedOutput.

Использование

Синтаксис

outSequence = pnSequence()

outSequence = pnSequence(initCond)

outSequence = pnSequence(maskVec)

outSequence = pnSequence(outputSize)

outSequence = pnSequence(reset)

outSequence = pnSequence(initCond,maskVec,outputSize)

outSequence = pnSequence(maskVec,outputSize,reset)

Описание

пример

outSequence = pnSequence() выводит систему координат псевдошумовой последовательности. Задайте длину системы координат с SamplesPerFrame свойство. Псевдошумовая последовательность имеет период N = 2ⁿ – 1, где n является степенью полинома генератора, который вы задаете в Polynomial свойство.

Можно объединить дополнительные входные параметры, когда вы устанавливаете их свойства включения. Дополнительные входные параметры должны быть перечислены в том же порядке как порядок свойств включения.

outSequence = pnSequence(initCond) предоставляет дополнительному входу значения, задающие начальные условия сдвигового регистра линейной обратной связи.

Этот синтаксис применяется, когда вы устанавливаете InitialConditionsSource свойство объекта к 'Input port'.

outSequence = pnSequence(maskVec) обеспечивает дополнительный вход, задающий вектор маски, который определяет, как псевдошумовая последовательность смещена от своей начальной точки.

Этот синтаксис применяется, когда вы устанавливаете MaskSource свойство объекта к 'Input port'.

outSequence = pnSequence(outputSize) обеспечивает дополнительный вход, задающий выходной размер псевдошумовой последовательности.

Этот синтаксис применяется, когда вы устанавливаете VariableSizeOutput свойство объекта к true.

outSequence = pnSequence(reset) обеспечивает дополнительный вход, указывающий, сбросить ли генератор псевдошумовой последовательности.

Этот синтаксис применяется, когда вы устанавливаете InitialConditionsSource к 'Property' и ResetInputPort к true.

outSequence = pnSequence(initCond,maskVec,outputSize)

outSequence = pnSequence(maskVec,outputSize,reset)

Используя эти синтаксисы, можно объединить дополнительные входные параметры, когда вы устанавливаете их свойства включения. Дополнительные входные параметры должны быть перечислены в том же порядке как порядок свойств включения.

Входные параметры

развернуть все

`initCond` — Начальные условия регистра
бинарный скаляр | бинарный вектор

Начальные условия сдвигового регистра, когда симуляция запускается в виде бинарного скалярного или бинарного вектора. Когда вы устанавливаете initCond к бинарному вектору длина вектора должна равняться степени Polynomial свойство. Скаляр или по крайней мере один элемент initCond, должно быть ненулевым для объекта сгенерировать ненулевую последовательность.

Пример: outSequence = pnSequence([1 1 0]) соответствует возможным начальным состояниям регистра для генератора псевдошумовой последовательности, заданного полиномом генератора степени 3.

Типы данных: double

`maskVec` — Вектор маски
бинарный вектор

Маска, которая определяет, как псевдошумовая последовательность смещена от своей начальной точки в виде бинарного вектора. Длина вектора должна равняться степени Polynomial свойство.

`outputSize` — Выведите размер псевдошумовой последовательности
скаляр | двухэлементный вектор-строка

Выведите размер псевдошумовой последовательности в виде скалярного или двухэлементного вектора-строки. Когда вы устанавливаете outputSize к двухэлементному вектору-строке второй элемент должен быть равен 1.

`reset` — Сбросьте генератор псевдошумовой последовательности
скаляр | вектор-столбец

Когда вы задаете reset как скаляр, объект сбрасывает к начальным условиям, заданным в InitialConditions свойство и генерирует новую выходную систему координат.

Когда вы задаете reset как вектор-столбец, длина вектора должна равняться количеству выборок на систему координат, заданную в SamplesPerFrame. Вход вектор-столбца позволяет несколько сброса в выходной системе координат. Ненулевое значение в i-ом элементе вектора вызовет сброс в i-ом элементе сгенерированной псевдошумовой последовательности.

Выходные аргументы

развернуть все

`outSequence` — Псевдошумовая последовательность
вектор-столбец

Псевдошумовая последовательность сгенерирована объектом, возвращенным как вектор-столбец.

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Сгенерируйте максимальные псевдошумовые последовательности длины

Скрипт Open Live Script

Сгенерируйте систему координат с 14 выборками максимальной псевдошумовой последовательности длины, данной полином генератора, $x^{3} + x^{2} + 1$ .

Сгенерируйте данные о псевдошумовой последовательности при помощи comm.PNSequence объект. Последовательность повторяется, когда она содержит 14 выборок, в то время как максимальная длина последовательности является только 7 выборками ( $2^{3} - 1$ ).

pnSequence = comm.PNSequence('Polynomial',[3 2 0], ...
    'SamplesPerFrame',14,'InitialConditions',[0 0 1]);
x1 = pnSequence();
[x1(1:7) x1(8:14)]

Создайте другую максимальную последовательность длины на основе полинома генератора, $x^{4} + x + 1$ . Когда это - четвертый полином порядка, последовательность повторяется после 15 выборок ( $2^{4} - 1$ ).

pnSequence2 = comm.PNSequence('Polynomial','x^4+x+1', ...
    'InitialConditions',[0 0 0 1],'SamplesPerFrame',30);
x2 = pnSequence2();
[x2(1:15) x2(16:30)]

Сгенерируйте сдвиговый регистр Линейной Обратной связи Галуа Выход

Скрипт Open Live Script

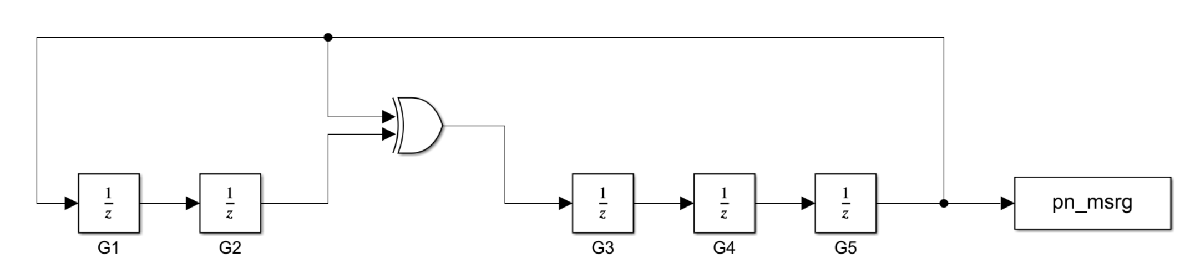

comm.PNSequence системный объект реализует сдвиговый регистр линейной обратной связи (LFSR) с помощью простого генератора сдвигового регистра (SSRG или настройка Фибоначчи). Эта настройка отличается от модульного генератора сдвигового регистра (MSRG или настройка Галуа) разностью фаз, которая может быть определена опытным путем из системного объекта.

Эта разность фаз может быть задана как Mask параметр для comm.PNSequence системный объект, чтобы сгенерировать эквивалентную настройку MSRG выход. Блок-схема представляет реализацию 5-битного LFSR в Галуа (MSRG) настройка.

Загрузите файл GaloisLFSR. Файл содержит следующие переменные, которые задают свойства и выводят псевдошумовую последовательность 5-битного Галуа LFSR:

polyVec: Полином генератора
polySize: Степень полинома генератора
initStates: Начальные условия сдвигового регистра
maskVar: Маска, чтобы переключить псевдошумовую последовательность
pn_msrg: Выведите псевдошумовую последовательность максимальной длины от 5-битного Галуа LFSR

load GaloisLFSR

Сгенерируйте данные о псевдошумовой последовательности при помощи comm.PNSequence объект с тем же набором свойств раньше реализовывал 5-битный Галуа LFSR. Сравните эту псевдошумовую последовательность с выходом 5-битного Галуа LFSR. Эти две последовательности отличаются сдвигом фазы.

pnSequence = comm.PNSequence('Polynomial',polyVec,'InitialConditions',initStates,...
    'Mask',maskVar,'SamplesPerFrame',2^polySize-1);

pn = pnSequence();

isequal(pn,pn_msrg)

ans = logical
   0

Вычислите сдвиг фазы между этими двумя настройками. Установите значение Mask свойство на основе этого сдвига фазы.

for i = 1:length(pn)
    exp_pn = [pn(i:end);pn(1:(i-1))];
    if isequal(exp_pn,pn_msrg)
        break
    end
end

maskVar = i-1;

Сгенерируйте данные о псевдошумовой последовательности при помощи comm.PNSequence системный объект с модифицированным Mask значение свойства. Сравните эту последовательность с выходом 5-битного Галуа LFSR. Эти две последовательности теперь равны.

pnSequence_mod = comm.PNSequence('Polynomial',polyVec,'InitialConditions',initStates,...
    'Mask',maskVar,'SamplesPerFrame',2^polySize-1);

pn_mod = pnSequence_mod();

isequal(pn_mod,pn_msrg)

ans = logical
   1

Подготовка генератора псевдошумовой последовательности

Скрипт Open Live Script

Этот рисунок задает генератор псевдошумовой последовательности полиномом генератора $p (z) = z^{6} + z + 1$ . Можно настроить генератор псевдошумовой последовательности путем ввода следующего в командной строке MATLAB.

h1 = comm.PNSequence('Polynomial', [1 0 0 0 0 1 1], 'InitialConditions', [1 1 0 1 0 1]);
h2 = comm.PNSequence('Polynomial', [1 0 0 0 0 1 1], 'Mask', 22);
mask2shift ([1 0 0 0 0 1 1],[1 1 0 1 0 1])

ans = 22

Кроме того, можно ввести полиномиальные экспоненты z для ненулевых условий полинома в порядке убывания степеней.

h = comm.PNSequence('Polynomial', [6 1 0], 'InitialConditions', [1 1 0 1 0 1])

h =
  comm.PNSequence with properties:

                 Polynomial: [6 1 0]
    InitialConditionsSource: 'Property'
          InitialConditions: [1 1 0 1 0 1]
                 MaskSource: 'Property'
                       Mask: 0
         VariableSizeOutput: false
            SamplesPerFrame: 1
             ResetInputPort: false
            BitPackedOutput: false
             OutputDataType: 'double'

Алгоритмы

развернуть все

Простой генератор сдвигового регистра

Сдвиговый регистр линейной обратной связи (LFSR), реализованный как простой генератор сдвигового регистра (SSRG), используется, чтобы сгенерировать псевдошумовые последовательности. Этот тип сдвигового регистра также известен как реализацию Фибоначчи.

Polynomial свойство определяет связи обратной связи сдвигового регистра. Это - примитивный бинарный полином в z, g _{rzr+gr–1zr–1+gr–2zr–2} +... +g0. Для коэффициента, g _{k =0} к r, коэффициент _gk равняется 1, если существует связь с k-ого регистра на сумматор. Ведущий термин, _gr и постоянный термин, g ₀, Polynomial свойством должен быть 1 потому что полином должен быть примитивным. InitialConditions свойство задает начальные значения регистров. Например, следующая таблица указывает на два набора значений параметров, которые соответствуют полиному генератора p (z) = z ⁸ + z ² + 1.

Количество	Пример 1	Пример 2
Polynomial	`g1 = [1 0 0 0 0 0 1 0 1]`	`g2 = [8 2 0]`
Степень полинома генератора	8, который является `length(g1)-1`	8
InitialConditions	[1 0 0 0 0 0 1 0]	[1 0 0 0 0 0 1 0]

На каждом шаге все регистры r в генераторе обновляют свои значения согласно значению входящей стрелы к сдвиговому регистру. Сумматоры выполняют сложение по модулю 2. Выход LFSR отражает сумму всех связей в векторе маски m.

Mask свойство, m, определяет сдвиг начальной точки псевдошумовой последовательности. Для получения дополнительной информации смотрите Начальную точку Псевдошумовой последовательности Перемены.

Сдвиг начальной точки псевдошумовой последовательности

Чтобы переключить начальную точку псевдошумовой последовательности, задайте Mask свойство как:

Целое число, представляющее длину сдвига.

Mask по умолчанию установка 0 не соответствует никакому сдвигу. Как проиллюстрировано в схеме сдвигового регистра LFSR в Простом Генераторе Сдвигового регистра, нет никакого сдвига, когда единственная связь приезжает, стрела пометила m ₀.

Эта таблица показывает сдвиг, который происходит, когда вы устанавливаете Mask к 0 по сравнению с положительным целочисленным d.

	T = 0	T = 1	T = 2	...	T = d	T = d +1
Shift = 0	_x0	x1	x2	...	_xd	x _{d +1}
Shift = d	_xd	_xd+1	x _{d +2}	...	x _2d	x _2d+1

Бинарный вектор, длина которого равна степени полинома генератора. Схема сдвигового регистра LFSR в Простом Генераторе Сдвигового регистра показывает Mask заданный как вектор маски, m. Бинарный вектор должен иметь элементы N, где N является степенью полинома генератора. Чтобы вычислить вектор маски, используйте shift2mask функция.
Бинарный вектор соответствует полиному в z, m _{r –1zr–1} + m _{r –2zr–2} +... + m ₁z + m ₀, степени в большей части r – 1. Вектор маски, который соответствует сдвигу d, является вектором, который представляет m (z) = ^zd g по модулю (z), где g (z) является полиномом генератора.
Например, если степень полинома генератора равняется 4, то вектором маски, который соответствует d = 2, является [0 1 0 0], который представляет полиномиальный m (z) = z ².

Сброс сигнала

Чтобы сбросить последовательность генератора PN, необходимо сначала установить ResetInputPort свойство к true. Предположим, что системный объект генерирует псевдошумовую последовательность [1 0 0 1 1 0 1 1] когда нет никакого сброса. Когда сброс сигнализирует о [0 0 0 1] передается как входной параметр объекту, псевдошумовая последовательность сбрасывается на уровне четвертого бита, потому что четвертым битом сигнала сброса является 1.

Последовательности максимальной длины

Чтобы сгенерировать максимальную последовательность длины для полинома генератора, который имеет степень r, устанавливает Polynomial к значению из следующей таблицы. Максимальная длина последовательности 2^r – 1.

r	Полином генератора	r	Полином генератора	r	Полином генератора	r	Полином генератора
2	[2 1 0]	15	[15 14 0]	28	[28 25 0]	41	[41 3 0]
3	[3 2 0]	16	[16 15 13 4 0]	29	[29 27 0]	42	[42 23 22 1 0]
4	[4 3 0]	17	[17 14 0]	30	[30 29 28 7 0]	43	[43 6 4 3 0]
5	[5 3 0]	18	[18 11 0]	31	[31 28 0]	44	[44 6 5 2 0]
6	[6 5 0]	19	[19 18 17 14 0]	32	[32 31 30 10 0]	45	[45 4 3 1 0]
7	[7 6 0]	20	[20 17 0]	33	[33 20 0]	46	[46 21 10 1 0]
8	[8 6 5 4 0]	21	[21 19 0]	34	[34 15 14 1 0]	47	[47 14 0]
9	[9 5 0]	22	[22 21 0]	35	[35 2 0]	48	[48 28 27 1 0]
10	[10 7 0]	23	[23 18 0]	36	[36 11 0]	49	[49 9 0]
11	[11 9 0]	24	[24 23 22 17 0]	37	[37 12 10 2 0]	50	[50 4 3 2 0]
12	[12 11 8 6 0]	25	[25 22 0]	38	[38 6 5 1 0]	51	[51 6 3 1 0]
13	[13 12 10 9 0]	26	[26 25 24 20 0]	39	[39 8 0]	52	[52 3 0]
14	[14 13 8 4 0]	27	[27 26 25 22 0]	40	[40 5 4 3 0]	53	[53 6 2 1 0]

Для получения дополнительной информации о настройках сдвигового регистра, которые представляют эти полиномы, смотрите Цифровую связь Джоном Proakis.[1].

Ссылки

[1] Proakis, Цифровая связь Джона Г. 3-й редактор Нью-Йорк: Макгроу Хилл, 1995.

[2] Ли, J. S. и Л. Э. Миллер. Руководство системного проектирования CDMA. Бостон и Лондон. Дом Artech, 1998.

[3] Golomb, S.W. Последовательности сдвигового регистра. Лагуна-Хиллз. Эгейский парк Press, 1967.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Документация

comm.PNSequence

Описание

Создание

Синтаксис

Описание

Свойства

Polynomial — Полином генератора 'z^6 + z + 1' (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков | целочисленный вектор

InitialConditionsSource — Источник начальных условий 'Property' (значение по умолчанию) | 'Input port'

InitialConditions — Начальные условия сдвигового регистра[0 0 0 0 0 1] (значение по умолчанию) | бинарный скаляр | бинарный вектор

Зависимости

MaskSource — Источник маски, чтобы переключить псевдошумовую последовательность 'Property' (значение по умолчанию) | 'Input port'

Mask — Маска, чтобы переключить псевдошумовую последовательность0 (значение по умолчанию) | целочисленный скаляр | бинарный вектор

Зависимости

VariableSizeOutput — Включите переменному размеру выходные параметры false (значение по умолчанию) | true

MaximumOutputSize — Максимальный выходной размер[10 1] (значение по умолчанию) | двухэлементный вектор-строка

Зависимости

SamplesPerFrame — Количество выборок выводится на систему координат1 (значение по умолчанию) | положительное целое число

ResetInputPort — Включите вход сброса генератора false (значение по умолчанию) | true

Зависимости

BitPackedOutput — Выведите побитно упакованные слова false (значение по умолчанию) | true

NumPackedBits — Количество битов на побитно упакованное слово8 (значение по умолчанию) | целое число в области значений [1, 32]

Зависимости

SignedOutput — Выведите подписанные побитно упакованные слова false (значение по умолчанию) | true

Зависимости

OutputDataType — Тип данных выхода 'double' (значение по умолчанию) | 'logical' | 'Smallest unsigned integer' | 'Smallest integer'

Зависимости

Использование

Синтаксис

Описание

Входные параметры

initCond — Начальные условия регистра бинарный скаляр | бинарный вектор

maskVec — Вектор маски бинарный вектор

outputSize — Выведите размер псевдошумовой последовательности скаляр | двухэлементный вектор-строка

reset — Сбросьте генератор псевдошумовой последовательности скаляр | вектор-столбец

Выходные аргументы

outSequence — Псевдошумовая последовательность вектор-столбец

Функции объекта

Характерный для всех системных объектов

Примеры

Сгенерируйте максимальные псевдошумовые последовательности длины

Сгенерируйте сдвиговый регистр Линейной Обратной связи Галуа Выход

Подготовка генератора псевдошумовой последовательности

Алгоритмы

Простой генератор сдвигового регистра

Сдвиг начальной точки псевдошумовой последовательности

Сброс сигнала

Последовательности максимальной длины

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Объекты

Блоки

Документация Communications Toolbox

Поддержка

`Polynomial` — Полином генератора
`'z^6 + z + 1'` (значение по умолчанию) | полиномиальный вектор символов | вектор строки двоичных знаков | целочисленный вектор

`InitialConditionsSource` — Источник начальных условий
`'Property'` (значение по умолчанию) | `'Input port'`

`InitialConditions` — Начальные условия сдвигового регистра
[0 0 0 0 0 1] (значение по умолчанию) | бинарный скаляр | бинарный вектор

`MaskSource` — Источник маски, чтобы переключить псевдошумовую последовательность
`'Property'` (значение по умолчанию) | `'Input port'`

`Mask` — Маска, чтобы переключить псевдошумовую последовательность
0 (значение по умолчанию) | целочисленный скаляр | бинарный вектор

`VariableSizeOutput` — Включите переменному размеру выходные параметры
`false` (значение по умолчанию) | `true`

`MaximumOutputSize` — Максимальный выходной размер
[10 1] (значение по умолчанию) | двухэлементный вектор-строка

`SamplesPerFrame` — Количество выборок выводится на систему координат
1 (значение по умолчанию) | положительное целое число

`ResetInputPort` — Включите вход сброса генератора
`false` (значение по умолчанию) | `true`

`BitPackedOutput` — Выведите побитно упакованные слова
`false` (значение по умолчанию) | `true`

`NumPackedBits` — Количество битов на побитно упакованное слово
8 (значение по умолчанию) | целое число в области значений [1, 32]

`SignedOutput` — Выведите подписанные побитно упакованные слова
`false` (значение по умолчанию) | `true`

`OutputDataType` — Тип данных выхода
`'double'` (значение по умолчанию) | `'logical'` | `'Smallest unsigned integer'` | `'Smallest integer'`

`initCond` — Начальные условия регистра
бинарный скаляр | бинарный вектор

`maskVec` — Вектор маски
бинарный вектор

`outputSize` — Выведите размер псевдошумовой последовательности
скаляр | двухэлементный вектор-строка

`reset` — Сбросьте генератор псевдошумовой последовательности
скаляр | вектор-столбец

`outSequence` — Псевдошумовая последовательность
вектор-столбец

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
