commsrc.combinedjitter
Создайте комбинированный генератор джиттера
Описание
combJitt = commsrc.combinedjitter создает комбинированный генератор джиттера по умолчанию, combJitt, со всеми отключенными компонентами дрожания.
Используйте объект сгенерировать выборки дрожания, которые включают любую комбинацию случайных, периодических, и компоненты Дирака.
combJitt = commsrc.combinedjitter( создает комбинированный генератор джиттера с заданным свойством Name,Value)Name установите на заданный Value. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).
Свойства
Комбинированный генератор джиттера включает эти свойства. Можно отредактировать все свойства, кроме явным образом отмеченных.
| Свойство | Описание |
|---|---|
Type | Тип объекта, |
SamplingFrequency | Частота дискретизации входного сигнала в герц. Значение по умолчанию 1e4. |
RandomJitter | Переменная, чтобы включить случайный генератор дрожания. Задайте как любой |
RandomStd | Стандартное отклонение случайного генератора дрожания в секундах. Применяется когда |
PeriodicJitter | Переменная, чтобы включить периодический генератор дрожания. Задайте как любой |
PeriodicNumber | Количество синусоидальных компонентов. |
PeriodicAmplitude | Амплитуда каждого синусоидального компонента периодического дрожания в секундах. Применяется когда |
PeriodicFrequencyHz | Частота каждого синусоидального компонента периодического дрожания, измеренного в Гц. Применяется когда |
PeriodicPhase | Фаза каждого синусоидального компонента периодического дрожания в радианах. Применяется когда |
DiracJitter | Переменная, чтобы включить генератор дрожания Дирака. Задайте как любой |
DiracNumber | Количество компонентов Дирака. |
DiracDelta | Задержка каждого компонента Дирака в секундах. Применяется когда |
DiracProbability | Вероятность каждого компонента Дирака, представленного как вектор из длины |
Функции объекта
Комбинированный генератор джиттера имеет три объектных функции, как описано в этом разделе.
сгенерировать
Эта объектная функция генерирует выборки дрожания на основе объекта генератора дрожания. Это имеет один входной параметр, который является количеством выборок в системе координат. Его выход является вектором отдельного столбца из длины N. Можно вызвать эту объектную функцию с помощью этого синтаксиса:
x = generate(combJitt,N)
combJitt объект генератора, N количество выходных выборок и x действительный вектор отдельного столбца.сброс
Эта объектная функция сбрасывает внутренние состояния объединенного генератора дрожания. Можно вызвать эту объектную функцию с помощью этого синтаксиса:
reset(combJitt)
combJitt объект генератора.disp
Отобразите свойства объединенного объекта генератора, combJitt. Можно вызвать эту объектную функцию с помощью этого синтаксиса:
disp(combJitt)
где combJitt объект генератора.
Примеры
Сгенерируйте объединенное случайное и периодическое дрожание
Сгенерируйте 500 выборок дрожания, состоявших из случайных и периодических компонентов.
Создайте commsrc.combinedjitter объект, сконфигурированный, чтобы применить комбинацию случайных и периодических компонентов дрожания. Используйте пары "имя-значение", чтобы включить RandomJitter и PeriodicJitter, и присваивать настройки дрожания. Установите стандартное отклонение случайного дрожания к 2e-4 секунды, периодическая амплитуда дрожания к 5e-4 секунды и периодическая частота дрожания к 2 Гц.
numSamples = 500; combJitt = commsrc.combinedjitter(... 'RandomJitter','on', ... 'RandomStd',2e-4, ... 'PeriodicJitter','on', ... 'PeriodicAmplitude',5e-4, ... 'PeriodicFrequencyHz',200)
combJitt =
Type: 'Combined Jitter Generator'
SamplingFrequency: 10000
RandomJitter: 'on'
RandomStd: 2.0000e-04
PeriodicJitter: 'on'
PeriodicNumber: 1
PeriodicAmplitude: 5.0000e-04
PeriodicFrequencyHz: 200
PeriodicPhase: 0
DiracJitter: 'off'
Используйте generate метод, чтобы создать объединенные выборки дрожания.
y = generate(combJitt,numSamples); x = [0:numSamples-1];

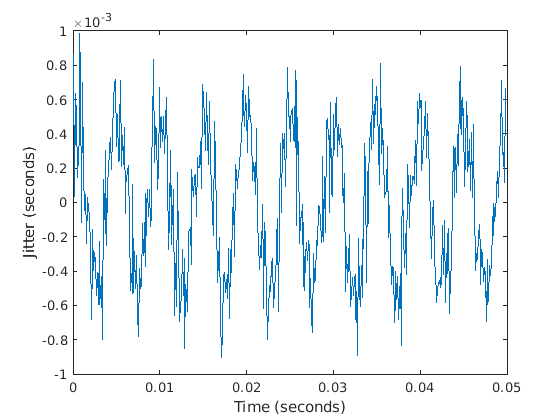

Постройте выборки дрожания. Вы видите Гауссову и периодическую природу объединенного дрожания.
plot(x/combJitt.SamplingFrequency,y) xlabel('Time (seconds)') ylabel('Jitter (seconds)')
Отобразите commsrc.combinedjitter Параметры объекта
Создайте commsrc.combinedjitter объект. Отобразите значения свойства объекта по умолчанию.
combJitt = commsrc.combinedjitter; disp(combJitt)
Type: 'Combined Jitter Generator'
SamplingFrequency: 10000
RandomJitter: 'off'
PeriodicJitter: 'off'
DiracJitter: 'off'
Создайте commsrc.combinedjitter объект со случайным, периодическим, и дрожания Дирака включен. Отобразите значения свойства объекта.
combJitt = commsrc.combinedjitter('RandomJitter','on', ... 'PeriodicJitter','on','DiracJitter','on'); disp(combJitt)
Type: 'Combined Jitter Generator'
SamplingFrequency: 10000
RandomJitter: 'on'
RandomStd: 1.0000e-04
PeriodicJitter: 'on'
PeriodicNumber: 1
PeriodicAmplitude: 5.0000e-04
PeriodicFrequencyHz: 200
PeriodicPhase: 0
DiracJitter: 'on'
DiracNumber: 2
DiracDelta: [-5.0000e-04 5.0000e-04]
DiracProbability: [0.5000 0.5000]
Сгенерируйте сигнал шаблона невозврата к нулю
Сгенерируйте бинарный сигнал невозврата к нулю (NRZ) использование объекта генератора шаблона. Просмотрите сигнал NRZ с, и без дрожания применился к сигналу.
Инициализируйте системные параметры.
Fs = 10000; % Sample rate Rs = 50; % Symbol rate sps = Fs/Rs; % Number of samples per symbol Trise = 1/(5*Rs); % Rise time of the NRZ signal Tfall = 1/(5*Rs); % Fall time of the NRZ signal frameLen = 100; % Number of symbols in a frame spt = 200; % Number of samples per trace on eye diagram
Создайте объект генератора шаблона без присвоенного компонента дрожания.
src = commsrc.pattern('SamplingFrequency',Fs, ... 'SamplesPerSymbol',sps,'RiseTime',Trise,'FallTime',Tfall)
src =
Type: 'Pattern Generator'
SamplingFrequency: 10000
SamplesPerSymbol: 200
SymbolRate: 50
PulseType: 'NRZ'
OutputLevels: [-1 1]
RiseTime: 0.0040
FallTime: 0.0040
DataPattern: 'PRBS7'
Jitter: [1x1 commsrc.combinedjitter]
src.Jitter
ans =
Type: 'Combined Jitter Generator'
SamplingFrequency: 10000
RandomJitter: 'off'
PeriodicJitter: 'off'
DiracJitter: 'off'
Сгенерируйте NRZ, сигнализируют и просматривают глазковую диаграмму для сигнала.
message = generate(src,frameLen); eyediagram(message,spt)
Добавьте "предайте интерференцию символа земле" (ISI) в сигнал NRZ. ISI моделируется двумя равными амплитудами функции Дирака. Создайте объединенный объект дрожания с дрожанием Дирака и присвойте его объекту генератора шаблона.
jitterSrc = commsrc.combinedjitter('DiracJitter','on', ... 'DiracDelta',0.05/Rs*[-1 1]); src.Jitter = jitterSrc
src =
Type: 'Pattern Generator'
SamplingFrequency: 10000
SamplesPerSymbol: 200
SymbolRate: 50
PulseType: 'NRZ'
OutputLevels: [-1 1]
RiseTime: 0.0040
FallTime: 0.0040
DataPattern: 'PRBS7'
Jitter: [1x1 commsrc.combinedjitter]

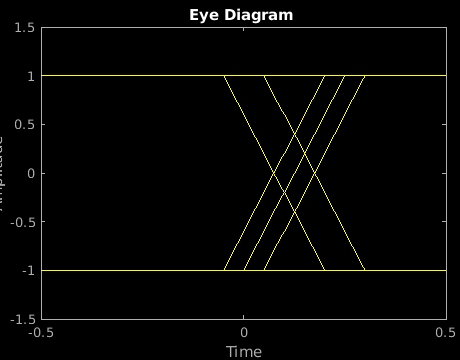

Сгенерируйте сигнал NRZ, который имеет дрожание, добавленное к нему, и просмотрите глазковую диаграмму для сигнала.
reset(src); message = generate(src,frameLen); eyediagram(message,spt)
