evdoReverseWaveformGenerator

Сгенерируйте 1xEV форму волны ссылки реверса-DO

Описание

пример

waveform = evdoReverseWaveformGenerator(cfg) возвращается 1xEV реверс-DO соединяют waveform как задано конфигурационной структурой параметра, cfg.

Параметры верхнего уровня и подструктуры низшего уровня cfg задайте форму волны и свойства канала, используемые функцией, чтобы сгенерировать 1xEV форму волны-DO. Можно сгенерировать cfg при помощи evdoReverseReferenceChannels функция.

Примечание

Таблицы здесь приводят допустимые значения для параметров верхнего уровня и полей подструктуры. Однако не все комбинации параметра поддерживаются. Чтобы гарантировать, что входной параметр допустим, используйте evdoReverseReferenceChannels функция. Если вы вводите поля структуры вручную, консультируйтесь [1], чтобы гарантировать, что входные комбинации параметра разрешены.

Примеры

свернуть все

Создайте структуру, чтобы сгенерировать Релиз 0, 1xEV форма волны-DO, имеющая скорость передачи данных на 19,2 Кбит/с.

config = evdoReverseReferenceChannels('Rel0-19200');

Проверьте, что пакет имеет скорость передачи данных 19,2 Кбит/с.

config.PacketSequence.DataRate
ans = 19200

Сгенерируйте комплексную форму волны.

wv = evdoReverseWaveformGenerator(config);

Создайте структуру, чтобы сгенерировать четыре пакета Версии канал, передающий 768-битные пакеты более чем восемь пазов.

config = evdoReverseReferenceChannels('RevA-768-8',4);

Вычислите частоту дискретизации формы волны.

fs = 1.2288e6 * config.OversamplingRatio;

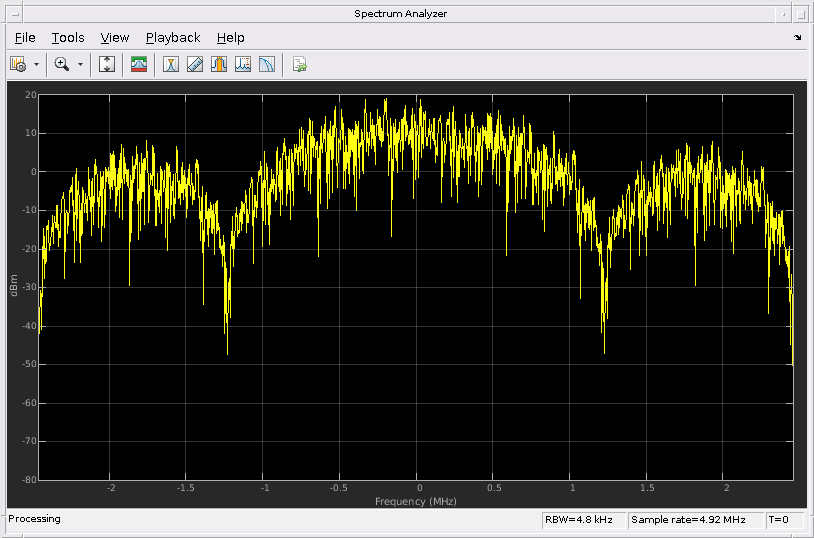

Отключите внутренний фильтр evdoReverseWaveformGenerator. Сгенерируйте 1xEV форму волны-DO. Постройте спектр формы волны.

config.FilterType = 'off';
wv = evdoReverseWaveformGenerator(config);

sa = dsp.SpectrumAnalyzer('SampleRate',fs);
step(sa,wv)

Создайте КИХ-фильтр lowpass с полосой пропускания на 500 кГц, полосой задерживания на 750 кГц и затуханием в полосе задерживания 60 дБ.

d = designfilt('lowpassfir', ...
    'PassbandFrequency',500e3, ...
    'StopbandFrequency',750e3, ...
    'StopbandAttenuation',60, ...
    'SampleRate',fs);

Измените тип фильтра в 'Custom' и задайте коэффициенты от цифрового фильтра, d.

config.FilterType = 'Custom';
config.CustomFilterCoefficients = d.Coefficients;

Сгенерируйте форму волны с помощью пользовательских коэффициентов фильтра.

wv = evdoReverseWaveformGenerator(config);

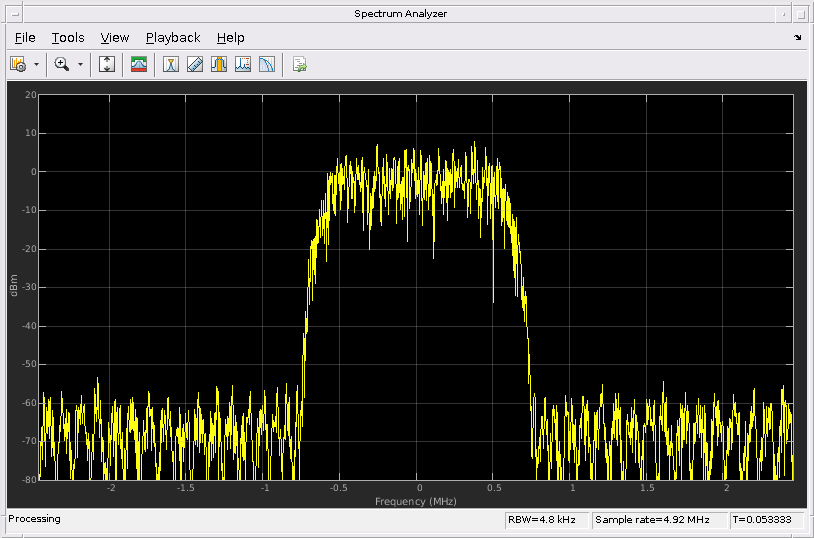

Постройте спектр отфильтрованной 1xEV формы волны-DO.

step(sa,wv)

Фильтр ослабляет форму волны на 60 дБ для частот за пределами$\pm$ 750 кГц.

Входные параметры

свернуть все

Настройка параметров и каналов используется генератором формы волны. Конфигурационная структура задана в этих таблицах.

Параметры верхнего уровня и подструктуры

Поле параметра

Значения

Описание

Release'Release0' | 'RevisionA'

1xEV-DO применимый стандарт

LongCodeMaskI

42-битное двоичное число

Долгий идентификатор кода для синфазного канала

LongCodeMaskQ

42-битное двоичное число

Долгий идентификатор кода для квадратурного канала

NumChips

Положительное скалярное целое число

Количество вносит форму волны

OversamplingRatio

Положительное скалярное целое число

Сверхдискретизация отношения при выходе

FilterType'cdma2000Long' | 'cdma2000Short' | 'Custom' | 'Off'

Укажите, что фильтр вводит или отключает фильтрацию

CustomFilterCoefficients

Вектор действительных чисел

Пользовательские коэффициенты фильтра (применяется когда FilterType установлен в 'Custom')

InvertQ'Off' | 'On'

Инвертируйте квадратуру выход

EnableModulation'Off' | 'On'

Включите модуляцию поставщика услуг

ModulationFrequency

Неотрицательное скалярное целое число

Частота модуляции поставщика услуг (применяется когда EnableModulation 'On')

ACKChannel

Структура

Смотрите ACKChannel подструктура.
PilotChannel

Структура

Смотрите PilotChannel подструктура.
AuxPilotChannel

Не существующий или структура

Смотрите AuxPilotChannel подструктура.
PacketSequence

Структура

Смотрите PacketSequence подструктура.

ACKChannel Подструктура

Включайте ACKChannel подструктура в cfg структура, чтобы задать канал подтверждения. ACKChannel подструктура содержит эти поля.

Поля параметра

Значения

Описание

Enable'On' | 'Off'

Вектор символов, чтобы включить или отключить канал

Power

Действительный скаляр

Степень канала (dBW)

DataSource

Массив ячеек, {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

PilotChannel Подструктура

Включайте PilotChannel подструктура в cfg структура, чтобы задать экспериментальный канал. PilotChannel подструктура содержит эти поля.

Поля параметра

Значения

Описание

Enable'On' | 'Off'

Вектор символов, чтобы включить или отключить канал

Power

Действительный скаляр

Степень канала (dBW)

DataSource

Массив ячеек, {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

EnableCoding'On' | 'Off'

Включите кодирование канала

AuxPilotChannel Подструктура

Включайте AuxPilotChannel подструктура в cfg структура, чтобы задать вспомогательный экспериментальный канал, который доступен только для Версии A. AuxPilotChannel подструктура содержит эти поля.

Поля параметра

Значения

Описание

Enable'On' | 'Off'

Вектор символов, чтобы включить или отключить канал

Power

Действительный скаляр

Степень канала (dBW)

DataSource

Массив ячеек, {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

EnableCoding'On' | 'Off'

Включите кодирование канала

PacketSequence Подструктура

Включайте PacketSequence подструктура в cfg структура, чтобы задать последовательность пакетов данных для последовательной передачи. PacketSequence подструктура содержит эти поля.

Поле параметра

Значения

Описание

Power

Действительный скаляр

Индекс MAC сопоставлен с пакетом

EnableCoding'Off' | 'On'

Включите кодирование с коррекцией ошибок

DataSource

Массив ячеек, {'PN Type', RN Seed} или бинарный вектор.

Стандартные опции псевдошумовой последовательности are 'PN9', 'PN15', 'PN23', 'PN9-ITU', и 'PN11'.

Источник данных. Задайте стандартную псевдошумовую последовательность с seed случайных чисел или пользовательским вектором.

Релиз 0
DataRate9600| 19200 | 38400 | 76800 | 153600

Скорость передачи данных (бит/с)

Версия A
PacketSize128| 256 | 512 | 768 | 1024 | 1536 | 2048 | 3072 | 4096 | 6144 | 8192 | 12288

Пакетный размер (биты)

NumSlots4| 8 | 12 | 16

Количество пазов

Выходные аргументы

свернуть все

Модулируемая основополосная форма волны, включающая 1xEV-DO физические каналы, возвращенные как массив комплексного вектора.

Ссылки

[1] 3GPP2 C.S0024–A v3.0. “Пакетная Воздушная Спецификация Интерфейса Данных о Высоком показателе cdma2000”. Проект 2 Партнерства третьего поколения.

Введенный в R2015b
