Частотная демодуляция
z = fmdemod(y,Fc,Fs,freqdev)z сигнала, учитывая вход частота модулируется (FM) сигнализируют о y, где сигнал поставщика услуг имеет частоту Fc и частота дискретизации Fs. freqdev отклонение частоты модулируемого сигнала.
Примечание
Значение Fs должен удовлетворить Fs ≥ 2Fc.
Значение freqdev должен удовлетворить freqdev <Fc.
Установите частоту дискретизации на 1 кГц и несущую частоту к 200 Гц. Сгенерируйте временной вектор, имеющий длительность 0,2 с.
fs = 1000; fc = 200; t = (0:1/fs:0.2)';
Создайте двухцветный синусоидальный сигнал с частотами 30 и 60 Гц.
x = sin(2*pi*30*t)+2*sin(2*pi*60*t);
Установите отклонение частоты на 50 Гц.
fDev = 50;
Частота модулирует x.
y = fmmod(x,fc,fs,fDev);
Демодулируйте z.
z = fmdemod(y,fc,fs,fDev);

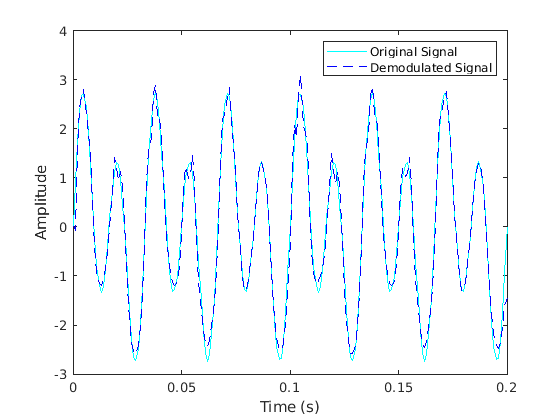

Постройте исходные и демодулируемые сигналы.
plot(t,x,'c',t,z,'b--'); xlabel('Time (s)') ylabel('Amplitude') legend('Original Signal','Demodulated Signal')
Демодулируемый сигнал тесно аппроксимирует оригинал.
