Free Space Path Loss

Примените потери при распространении в свободном пространстве, чтобы объединить сигнал

расширьте все на странице
  • Библиотека:

  • Communications Toolbox / Нарушения RF

  • Free Space Path Loss block

Описание

Блок Free Space Path Loss применяет потери при распространении в свободном пространстве к комплексному сигналу. Блок симулирует потерю степени сигнала из-за расстояния между передатчиком и приемником. Параметр Mode указывает, задаете ли вы потерю в децибелах или как расчет, который основан на расстоянии и частоте сигнала RF.

Порты

Входной параметр

развернуть все

Комплексный сигнал в виде скаляра или вектор-столбца.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

Выходной сигнал, возвращенный как скаляр или вектор-столбец. Этот выход является той же размерностью и типом данных как входной сигнал.

Параметры

развернуть все

Режим вычисления потерь в виде одной из этих опций.

  • Decibels — Потеря задана с помощью параметра Loss (dB).

  • Distance and Frequency — Потеря вычисляется с помощью параметров Carrier frequency (MHz) и Distance (km).

Потери мощности в децибелах в виде скаляра. Сумма децибела, показанная на значке блока, округлена в целях отображения только.

Зависимости

Чтобы включить этот параметр, установите параметр Mode на Decibels.

Расстояние между передатчиком и приемником в километрах в виде скаляра.

Зависимости

Чтобы включить этот параметр, установите параметр Mode на Distance and Frequency.

Несущая частота в мегагерце в виде скаляра.

Зависимости

Чтобы включить этот параметр, установите параметр Mode на Distance and Frequency.

Примеры модели

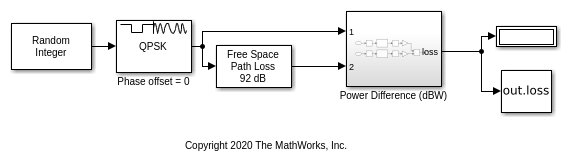

Apply Free Space Path Loss to QPSK Modulated Signal

Примените потери при распространении в свободном пространстве к QPSK модулируемый сигнал

Модель применяет потери при распространении в свободном пространстве к QPSK модулируемый сигнал.

Add RF Impairments to DQPSK Signal

Добавьте нарушения RF в сигнал DQPSK

Эта модель применяет нарушения RF к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать нарушения RF, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

Impact of RF Effects on Communication System Performance

Удар эффектов RF на эффективности системы связи

Используйте блоки Communications Toolbox™, чтобы смоделировать тепловой шум, шум фазы и нарушения нелинейности приемопередатчика RF. Модель измеряет эффекты нарушений на частоте ошибок по битам (BER) системы связи.

Характеристики блока

Типы данных

double | single

Многомерные сигналы

no

Сигналы переменного размера

no

Алгоритмы

Потеря пути свободного пространства, L, в децибелах:

L = 20log10(4πR/λ).

Эта формула принимает, что цель находится в далеком поле элемента передачи или массива. В почти поле формула пути свободного пространства потерь не допустима и может привести к потере, меньшей, чем 0 дБ, эквивалентных усилению сигнала. Поэтому потеря установлена в 0 дБ для значений области значений R ≤ λ/4π.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Функции

Блоки

Представлено до R2006a
