Receiver Thermal Noise

Примените тепловой шум приемника, чтобы объединить сигнал

Библиотека:
Communications Toolbox / Нарушения RF

Описание

Блок Receiver Thermal Noise применяет тепловой шум приемника к комплексному сигналу. Блок симулирует эффекты теплового шума на комплексном сигнале. Параметр Specification method включает спецификацию теплового шума на основе шумовой температуры, шумовой фигуры или шумового фактора.

Порты

Входной параметр

развернуть все

`In1` — Комплексный сигнал
скаляр | вектор-столбец

Комплексный сигнал в виде скаляра или вектор-столбца.

Типы данных: double | single
Поддержка комплексного числа: Да

Вывод

развернуть все

`Out1` — Выходной сигнал
скаляр | вектор-столбец

Выходной сигнал, возвращенный как скаляр или вектор-столбец. Этот выход является той же размерностью и типом данных как входной сигнал.

Параметры

развернуть все

`Specification method` — Метод спецификации теплового шума
`Noise temperature` (значение по умолчанию) | `Noise figure` | `Noise factor`

Метод спецификации теплового шума в виде одной из этих опций.

Noise temperature задает шум в градусах K.
Noise figure задает добавленный шум приемника в дБ относительно входной температуры шума 290 K. Шумовая фигура является децибелом, эквивалентным из шумового фактора.
Noise factor задает добавленный шум приемника относительно входной температуры шума 290 K. Шумовым фактором является линейный эквивалент шумовой фигуры.

`Noise temperature (K)` — Шумовая температура
290 (значение по умолчанию) | скаляр

Шумовая температура в градусах K в виде скаляра.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise temperature.

`Noise figure (dB)` — Фигура шума приемника
3.0103 (значение по умолчанию) | скаляр

Фигура шума приемника в дБ относительно шумовой температуры 290 градусов K в виде скаляра.

Примечание

Этот параметр задает шумовой вклад схемы приемника только. Чтобы добавить эффекты шума антенны, выберите параметр Add 290K antenna noise.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise figure.

`Noise factor` — Фактор шума приемника
2 (значение по умолчанию) | скаляр

Фактор шума приемника относительно шумовой температуры 290 градусов K в виде скаляра.

Примечание

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise factor.

`Add 290K antenna noise` — Опция, чтобы добавить 290 градусов K шум антенны
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы добавить 290 градусов K шум антенны к сигналу.

Зависимости

Чтобы включить этот параметр, установите параметр Specification method на Noise factor или Noise factor.

`Initial seed` — Начальное значение seed
67987 (значение по умолчанию) | скаляр

Начальное значение seed для генератора случайных чисел в виде скаляра.

Примеры модели

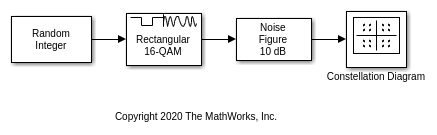

Apply Receiver Thermal Noise to QAM Modulated Signal

Примените тепловой шум приемника к QAM модулируемый сигнал

Модель применяет тепловой шум приемника к 16-ary квадратурной амплитудной модуляции (16-QAM) сигнал и показывает эффект применения теплового шума приемника с помощью шумового метода спецификации фигуры. Чтобы показать тепловой шум приемника в схеме созвездия 16-QAM сигнала, шумовая фигура установлена в уровень 10 дБ.

Линия спутниковой связи RF

Линия спутниковой связи, с помощью блоков из Communications Toolbox™, чтобы симулировать следующие нарушения: нелинейность Без памяти

Добавьте нарушения RF в сигнал DQPSK

Эта модель применяет нарушения RF к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать нарушения RF, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

Характеристики блока

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Алгоритмы

Беспроводная эффективность приемника часто описывается как шумовой фактор или фигура. Шумовой фактор задан как отношение входного отношения сигнал-шум, _Si/_Ni к выходному отношению сигнал-шум, _So/_No, такой что

$F = \frac{S_{i} / N_{i}}{S_{o} / N_{o}} .$

Учитывая усиление приемника G и степень шума приемника _Nckt, шумовой фактор может быть описан как

$\begin{matrix} F = \frac{S_{i} / N_{i}}{G S_{i} / (N_{c k t} + G N_{i})} \\ = \frac{N_{c k t} + G N_{i}}{G N_{i}} . \end{matrix}$

IEEE задает шумовой фактор, принимающий, что шумовой температурой во входе является _T0, где _T0 = 290 K. Шумовой фактор затем

$\begin{matrix} F = \frac{N_{c k t} + G N_{i}}{G N_{i}} \\ = \frac{G k B T_{c k t} + G k B T_{0}}{G k B T_{0}} \\ = \frac{T_{c k t} + T_{0}}{T_{0}} . \end{matrix}$

_Tckt является эквивалентной входной температурой шума приемника и описывается как

$T_{c k t} = T_{0} (F - 1) .$

Общая шумовая температура антенны и приемника, _Tsys,

$T_{s y s} = T_{a n t} + T_{c k t},$

где _Tant является температурой шума антенны.

Шумовая фигура, NF, является дБ, эквивалентным из шумового фактора, и может быть описана как

$N F = 10 \log_{10} (F) .$

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Блоки

Free Space Path Loss | I/Q Imbalance | Memoryless Nonlinearity | Phase Noise | Phase/Frequency Offset
