pattern

Постройте диаграмму направленности антенн на карте

Синтаксис

pattern(tx)

pattern(rx,frequency)

pattern(___,Name,Value)

Описание

pattern(tx) строит 3-D диаграмму направленности антенн для ретранслятора, txsite. Значение усиления сигнала (dBi) в конкретном направлении определяет цвет шаблона.

Примечание

Эта функция только поддерживает сайты антенны с CoordinateSystem набор свойств к 'geographic'.

pattern(rx,frequency) строит 3-D диаграмму направленности для сайта приемника, rxsite для заданного frequency.

pattern(___,Name,Value) строит 3-D диаграмму направленности с дополнительными опциями, заданными аргументами пары "имя-значение".

Примеры

свернуть все

Один шаблон ретранслятора

Скрипт Open Live Script

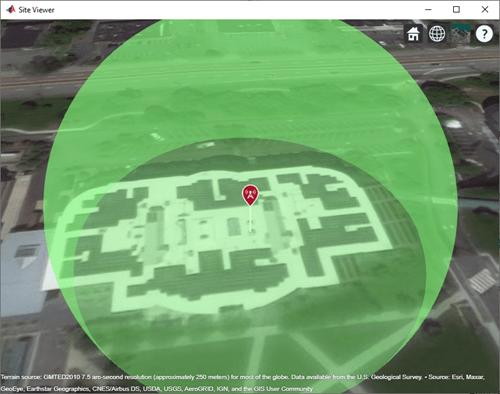

Задайте и визуализируйте диаграмму направленности одного ретранслятора.

tx = txsite;
pattern(tx)

Входные параметры

свернуть все

`tx` — Ретранслятор
`txsite` объект

Ретранслятор в виде txsite объект.

`rx` — Сайт приемника
`rxsite` объект

Сайт приемника в виде rxsite объект.

`frequency` — Частота, чтобы вычислить диаграмму направленности
положительная скалярная величина

Частота, чтобы вычислить диаграмму направленности в виде положительной скалярной величины.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Size',2

`'Size'` — Размер графика шаблона
50 (значение по умолчанию) | числовой скаляр

Размер шаблона строит в виде разделенной запятой пары, состоящей из 'Size' и числовой скаляр в метрах. Этот параметр представляет расстояние между положением антенны и точкой на графике с самым высоким усилением.

Типы данных: double

`'Transparency'` — Прозрачность графика шаблона
0.4 (значение по умолчанию) | вещественное число в области значений [0,1]

Прозрачность шаблона строит в виде разделенной запятой пары, состоящей из 'Transparency' и вещественное число в области значений [0,1], где 0 абсолютно прозрачно и 1 абсолютно непрозрачно.

Типы данных: double

`'Colormap'` — Палитра для окраски графика шаблона
`'jet(256)'` (значение по умолчанию) | предопределенное имя палитры | M-by-3 массив триплетов RGB

Палитра для окраски шаблона строит в виде разделенной запятой пары, состоящей из 'Colormap' и предопределенное имя палитры или M-by-3 массив RGB (красный, синий, зеленый) триплеты, которые задают отдельные цвета M.

Типы данных: double

`'Resolution'` — Разрешение 3-D шаблона
`'high'` (значение по умолчанию) | `'low'` | `'`

Разрешение 3-D карты в виде разделенной запятой пары, состоящей из 'Resolution' и 'low'Средняя, или 'high'. Это свойство управляет визуальным качеством и время, потраченное, чтобы построить шаблон где значение 'low' соответствует самому быстрому и наименее подробному шаблону.

Типы данных: double

`'Map'` — Сопоставьте для визуализации поверхностных данных
`siteviewer` объект

Сопоставьте для визуализации поверхностных данных в виде разделенной запятой пары, состоящей из 'Map' и siteviewer ^object.[1]

Типы данных: char | string

Смотрите также

coverage

Введенный в R2019b

^[1] Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks^®.
