Создайте антенную решетку
Загрузите Необходимый: использовать winner2. AntennaArray, сначала загрузите ПОБЕДИТЕЛЯ II Моделей Канала для дополнения Communications Toolbox.
возвращает структуру, представляющую антенную решетку одним изотропным антенным элементом. И антенная решетка и один элемент не имеют никакого вращения и расположены в начале координат, [0; 0; 0]. antArray
= winner2.AntennaArray
antArray = winner2.AntennaArray(
возвращается структура, представляющая антенную решетку, задала использование одного или нескольких Name,Value
)Name,Value
парные аргументы.
Для получения дополнительной информации см. Модель Антенной решетки.
Используйте winner2.AntennaArray
функция, чтобы создать восемь универсальных форм элемента круговой массив (UCA-8) с радиусом на 1 см.
UCA8 = winner2.AntennaArray('UCA',8,0.01);

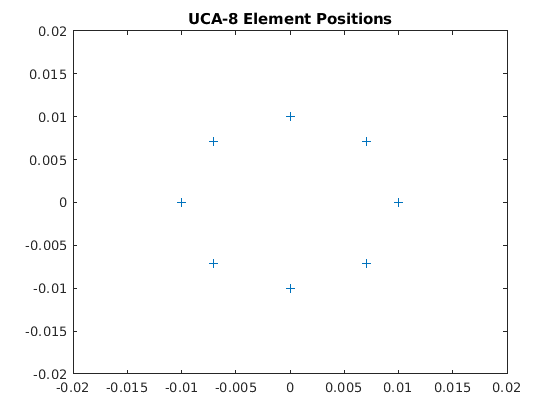

Постройте положения элемента.
pos = {UCA8.Element(:).Pos}; plot(cellfun(@(x) x(1),pos),cellfun(@(x) x(2),pos),'+'); xlim([-0.02 0.02]); ylim([-0.02 0.02]); title('UCA-8 Element Positions');
Используйте winner2.AntennaArray
функция, чтобы создать две универсальных линейных матрицы (ULA-2) элемента с интервалом 50 см и дипольными элементами, наклонными в +45 и-45 градусах.
az = -180:179; % 1-degree spacing pattern = cat(1,shiftdim(winner2.dipole(az,45),-1), ... shiftdim(winner2.dipole(az,-45),-1)); ULA2 = winner2.AntennaArray('ULA',2,0.5, ... 'FP-ECS',pattern,'Azimuth',az);
Задайте дополнительные разделенные запятой пары Name,Value
аргументы. Name
имя аргумента и Value
соответствующее значение. Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN
.
'Pos',[1 0 0; 0 1 0],'Rot',[0 0 0; 0 pi() 0]
указывает на координаты и углы поворота для двух антенных элементов.'Pos'
— Положение каждого антенного элемента
(значение по умолчанию) | вектор-столбец | матрицаПоложение каждого антенного элемента в виде разделенной запятой пары, состоящей из 'Pos'
и вектор-столбец или N E-3 матрица. Эти три столбца представляют x-, y-, и z-координаты в метрах от источника. N E указывает на число элементов в антенной решетке. Элементы не имеют никакого вращения. Когда существует больше чем один элемент, 'Element'
поле antArray
вектор-строка из структур, представляющих все элементы.
Пример: 'Pos',[63.1 10.2 11.5; 62 11 12]
указывает на координаты для двух антенных элементов.
Типы данных: double
'Rot'
— Угол поворота каждого антенного элемента
(значение по умолчанию) | вектор-столбец | матрица | дополнительныйУгол поворота каждого антенного элемента в виде разделенной запятой пары, состоящей из 'Rot'
и вектор-столбец или N E-3 матрица. Эти три столбца представляют Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах. N E указывает на число элементов в антенной решетке. Rot
только применяется когда Pos
задан. Если не заданный с Pos
, углом поворота является 0
.
Пример: 'Rot',[2 1.5 0; 0 pi() 0]
указывает на углы поворота для двух антенных элементов.
Типы данных: double
'UCA'
— Универсальная круговая антенная решеткаN,1
(значение по умолчанию) | N,Rad
Универсальная круговая антенная решетка в виде разделенной запятой пары, состоящей из 'UCA'
и N,Rad
. В этом аргументе, N
указывает на число элементов (N E) и Rad
указывает на радиус в метрах. Если Rad
не задан, радиус по умолчанию составляет 1 метр.
Пример: 'UCA',8,0.5
указывает на восемь универсальных форм элемента круговой массив с 0,5-метровым радиусом.
Типы данных: double
'ULA'
— Универсальная линейная антенная решеткаN,1/N
(значение по умолчанию) | N,Spacing
Универсальная линейная антенная решетка в виде разделенной запятой пары, состоящей из 'ULA'
и N,Spacing
. В этом аргументе, N
указывает на число элементов (N E) и Spacing
указывает на разделение между смежными элементами в метрах. Если Spacing
не задан, разделение по умолчанию является 1/N
метры.
Элементы ULA помещаются вдоль x-axis с центром массива в [0; 0; 0]. Для четного числа элементов нет никакого антенного элемента в [0; 0; 0].
Пример: 'ULA',3,0.25
указывает на три универсальных линейных матрицы элемента с интервалом 0,25 метров между смежными элементами.
Типы данных: double
'FP-ECS'
— Диаграмма направленности по напряжённости поля системы координат элементаДиаграмма направленности по напряжённости поля системы координат элемента в виде разделенной запятой пары, состоящей из 'FP-ECS'
и массив P-by-2-by1-by-NAZ.
Первая размерность, P, может быть или 1 или любой номер, больше, чем, или равняться числу элементов в антенной решетке (N E). Когда P = 1, тот же шаблон применяется ко всем элементам. Когда P > N E, первый N E строки применяется.
Второе измерение, 2
, указывает, что две поляризации характеризует диаграмму направленности по напряжённости поля. Первая размерность в диаграмме направленности по напряжённости поля хранит вертикальную поляризацию, и второй хранит горизонтальную поляризацию.
Третья размерность, 1
, указывает, что один угол возвышения характеризует диаграмму направленности по напряжённости поля.
Четвертая размерность, N AZ, является количеством выборок диаграммы направленности по напряжённости поля, взятых между –180 и 180 градусами. AZ N равняется числу элементов, заданному в Azimuth
или когда Azimuth
не присутствует это равняется количеству равноотстоящих выборок диаграммы направленности по напряжённости поля, принятых угол азимута.
Типы данных: double
'FP-ACS'
— Система координат диаграммы направленности по напряжённости поля массивовСистема координат диаграммы направленности по напряжённости поля массивов в виде разделенной запятой пары, состоящей из 'FP-ACS'
и массив P-by-2-by1-by-NAZ. Формат массивов совпадает с FP-ECS
синтаксис, за исключением того, что диаграмма направленности по напряжённости поля задана в системе координат массивов (ACS).
Первая размерность, P, может быть или 1 или любой номер, больше, чем, или равняться числу элементов в антенной решетке (N E). Когда P = 1, тот же шаблон применяется ко всем элементам. Когда P > N E, первый N E строки применяется.
Второе измерение, 2
, указывает, что две поляризации характеризует диаграмму направленности по напряжённости поля. Первая размерность в диаграмме направленности по напряжённости поля хранит вертикальную поляризацию, и второй хранит горизонтальную поляризацию. Недостающими размерностями поляризации диаграммы направленности по напряжённости поля подставляются с нулями.
Третья размерность, 1
, указывает, что один угол возвышения характеризует диаграмму направленности по напряжённости поля.
Четвертая размерность, N AZ, является количеством выборок диаграммы направленности по напряжённости поля, взятых между –180 и 180 градусами. AZ N равняется числу элементов, заданному в Azimuth
или когда Azimuth
не присутствует это равняется количеству равноотстоящих выборок диаграммы направленности по напряжённости поля, принятых угол азимута.
Типы данных: double
'Azimuth'
— Углы азимута для 'FP-ACS' или диаграмм направленности по напряжённости поля 'FP-ECS'Углы азимута для FP-ACS
или FP-ECS
диаграммы направленности по напряжённости поля в градусах в виде разделенной запятой пары, состоящей из 'Azimuth'
и 1 NAZ вектором-строкой. Значения в векторе-строке указывают на углы азимута для элементов в диаграммах направленности по напряжённости поля.
Примечание
Azimuth
применяется только когда FP-ACS
или FP-ECS
заданы. Если Azimuth
не задан, универсальный интервал используется для элементов в диаграмме направленности по напряжённости поля.
Пример: 'Azimuth',[0 10 20 90 180 270 340 350]
Типы данных: double
antArray
— Определение антенной решеткиОпределение антенной решетки, возвращенное как структура, содержащая эти поля.
Name
— Имя антенной решеткиИмя антенной решетки, возвращенное как вектор символов.
Pos
— Положение антенной решеткиПоложение антенной решетки, возвращенное как вектор 3 на 1, представляя x-, y-, и z-координаты в метрах от источника.
Rot
— Вращение антенной решеткиВращение антенной решетки, возвращенное как вектор 3 на 1, представляя Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах.
Element
— Определение элементаОпределение элемента, возвращенное как вектор-строка из структур, с каждой структурой, представляющей один элемент и содержащей эти поля.
Pos
— Положение антенной решеткиПоложение антенной решетки, возвращенное как вектор 3 на 1, представляя x-, y-, и z-координаты в метрах от источника.
Rot
— Вращение антенной решеткиВращение антенной решетки, возвращенное как вектор 3 на 1, представляя Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах.
Aperture
— Апертурное определениеАпертурное определение, возвращенное как структура, представляющая апертуру антенны.
Чтобы создать модель антенной решетки, необходимо задать геометрию элементов массива (положения и вращение) и диаграммы направленности по напряжённости поля элемента. Аргументы, предоставленные winner2.AntennaArray
всегда обрабатываются таким образом, что геометрия массивов создается сначала, и затем диаграммы направленности по напряжённости поля присвоены.
Для подробного описания спецификации антенной решетки для модели канала WINNER смотрите ПОБЕДИТЕЛЯ II Моделей Канала [1], Раздел 4.1.
[1] Kyosti, Пекка, Juha Meinila, и др. ПОБЕДИТЕЛЬ II Моделей Канала. D1.1.2 V1.2. IST-4-027756 WINNER II, сентябрь 2007.
