F-OFDM по сравнению с модуляцией OFDM

Этот пример сравнивает Ортогональное мультиплексирование деления частоты (OFDM) с Фильтрованным-OFDM (F-OFDM) и подсвечивает достоинства схемы модуляции кандидата Пятого поколения (5G) системы связи.

Введение

Этот пример сравнивает Фильтрованную-OFDM модуляцию с типовым Циклическим Префиксным OFDM (CP-OFDM) модуляция. Для F-OFDM хорошо спроектированный фильтр применяется к временному интервалу символ OFDM, чтобы улучшить внеполосное излучение сигнала поддиапазона при поддержании комплексно-доменной ортогональности символов OFDM.

Этот пример демонстрирует Filtered-OFDM модуляцию с конфигурируемыми параметрами. В нем описывается метод создания фильтра, и основы обработки сигнала при приеме и передаче.

s = rng(211);       % Set RNG state for repeatability

Системные параметры

Задайте системные параметры для примера. Эти параметры могут быть изменены, чтобы исследовать их удар на систему.

numFFT = 1024;           % Number of FFT points
numRBs = 50;             % Number of resource blocks
rbSize = 12;             % Number of subcarriers per resource block
cpLen = 72;              % Cyclic prefix length in samples

bitsPerSubCarrier = 6;   % 2: QPSK, 4: 16QAM, 6: 64QAM, 8: 256QAM
snrdB = 18;              % SNR in dB

toneOffset = 2.5;        % Tone offset or excess bandwidth (in subcarriers)
L = 513;                 % Filter length (=filterOrder+1), odd

Фильтрованное-OFDM создание фильтра

Соответствующая фильтрация для F-OFDM удовлетворяет следующим критериям:

  • Должен иметь плоскую полосу пропускания по поднесущим в поддиапазоне

  • Должен иметь полосу резкого перехода, чтобы минимизировать защитные полосы

  • Должен иметь достаточное затухание в полосе задерживания

Фильтр с прямоугольной частотной характеристикой, i.e. sinc импульсная характеристика, соответствует этим критериям. Чтобы сделать это причинным, фильтр lowpass понят с помощью окна, которое, эффективно обрезает импульсную характеристику и предлагает плавные переходы, чтобы обнулить на обоих концах [3].

numDataCarriers = numRBs*rbSize;    % number of data subcarriers in sub-band
halfFilt = floor(L/2);
n = -halfFilt:halfFilt;

% Sinc function prototype filter
pb = sinc((numDataCarriers+2*toneOffset).*n./numFFT);

% Sinc truncation window
w = (0.5*(1+cos(2*pi.*n/(L-1)))).^0.6;

% Normalized lowpass filter coefficients
fnum = (pb.*w)/sum(pb.*w);

% Filter impulse response
h = fvtool(fnum, 'Analysis', 'impulse', ...
    'NormalizedFrequency', 'off', 'Fs', 15.36e6);
h.CurrentAxes.XLabel.String = 'Time (\mus)';
h.FigureToolbar = 'off';

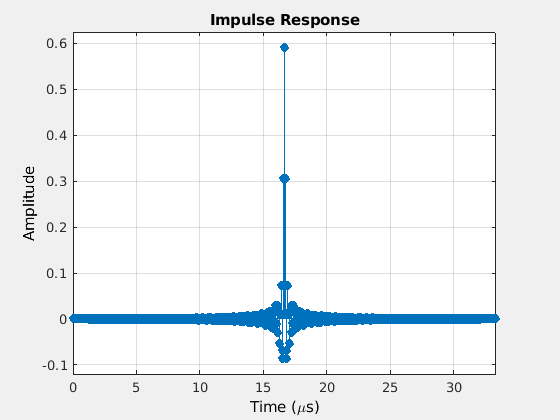

Figure Filter Visualization Tool - Impulse Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Impulse Response contains an object of type stem.

% Use dsp filter objects for filtering
filtTx = dsp.FIRFilter('Structure', 'Direct form symmetric', ...
    'Numerator', fnum);
filtRx = clone(filtTx); % Matched filter for the Rx

Обработка передачи F-OFDM

В F-OFDM поддиапазон сигнал CP-OFDM передается через спроектированный фильтр. Когда полоса пропускания фильтра соответствует пропускной способности сигнала, только несколько поднесущих близко к ребру затронуты. Ключевой фактор состоит в том, что длине фильтра можно позволить превысить длину циклического префикса для F-OFDM [1]. Понесенная интерференция межсимвола минимизирована из-за создания фильтра с помощью работы с окнами (с мягким усечением).

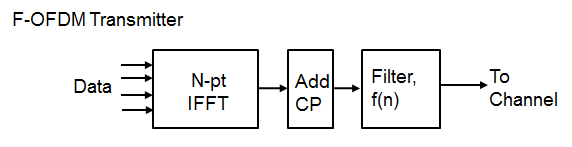

Операции по обработке конца передачи показывают в следующей схеме передатчика F-OFDM.

% Set up a figure for spectrum plot
hFig = figure('Position', figposition([46 50 30 30]), 'MenuBar', 'none');
axis([-0.5 0.5 -200 -20]);
hold on;
grid on
xlabel('Normalized frequency');
ylabel('PSD (dBW/Hz)')
title(['F-OFDM, ' num2str(numRBs) ' Resource blocks, '  ...
    num2str(rbSize) ' Subcarriers each'])

% Generate data symbols
bitsIn = randi([0 1], bitsPerSubCarrier*numDataCarriers, 1);

% QAM Symbol mapper
symbolsIn = qammod(bitsIn, 2^bitsPerSubCarrier, 'InputType', 'bit', ...
    'UnitAveragePower', true);

% Pack data into an OFDM symbol
offset = (numFFT-numDataCarriers)/2; % for band center
symbolsInOFDM = [zeros(offset,1); symbolsIn; ...
    zeros(numFFT-offset-numDataCarriers,1)];
ifftOut = ifft(ifftshift(symbolsInOFDM));

% Prepend cyclic prefix
txSigOFDM = [ifftOut(end-cpLen+1:end); ifftOut];

% Filter, with zero-padding to flush tail. Get the transmit signal
txSigFOFDM = filtTx([txSigOFDM; zeros(L-1,1)]);

% Plot power spectral density (PSD)
[psd,f] = periodogram(txSigFOFDM, rectwin(length(txSigFOFDM)), ...
    numFFT*2, 1, 'centered');
plot(f,10*log10(psd));

Figure contains an axes. The axes with title F-OFDM, 50 Resource blocks, 12 Subcarriers each contains an object of type line.

% Compute peak-to-average-power ratio (PAPR)
PAPR = comm.CCDF('PAPROutputPort', true, 'PowerUnits', 'dBW');
[~,~,paprFOFDM] = PAPR(txSigFOFDM);
disp(['Peak-to-Average-Power-Ratio for F-OFDM = ' num2str(paprFOFDM) ' dB']);
Peak-to-Average-Power-Ratio for F-OFDM = 11.371 dB

Модуляция OFDM соответствующими параметрами

Для сравнения мы рассматриваем существующий метод модуляции OFDM, с помощью полной занятой полосы, с той же длиной циклический префикс.

% Plot power spectral density (PSD) for OFDM signal
[psd,f] = periodogram(txSigOFDM, rectwin(length(txSigOFDM)), numFFT*2, ...
    1, 'centered');
hFig1 = figure('Position', figposition([46 15 30 30]));
plot(f,10*log10(psd));
grid on
axis([-0.5 0.5 -100 -20]);
xlabel('Normalized frequency');
ylabel('PSD (dBW/Hz)')
title(['OFDM, ' num2str(numRBs*rbSize) ' Subcarriers'])

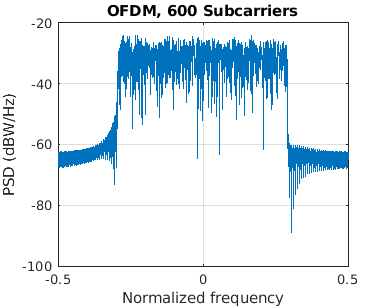

Figure contains an axes. The axes with title OFDM, 600 Subcarriers contains an object of type line.

% Compute peak-to-average-power ratio (PAPR)
PAPR2 = comm.CCDF('PAPROutputPort', true, 'PowerUnits', 'dBW');
[~,~,paprOFDM] = PAPR2(txSigOFDM);
disp(['Peak-to-Average-Power-Ratio for OFDM = ' num2str(paprOFDM) ' dB']);
Peak-to-Average-Power-Ratio for OFDM = 9.721 dB

Сравнивая графики спектральной плотности для схем CP-OFDM и F-OFDM, F-OFDM имеет более низкие лепестки стороны. Это позволяет более высокое использование выделенного спектра, ведя к увеличенному спектральному КПД.

Обратитесь к comm.OFDMModulator Система object™, который может также использоваться, чтобы реализовать модуляцию CP-OFDM.

Приемник F-OFDM без канала

Пример затем подсвечивает, что основные получают обработку для F-OFDM для одного символа OFDM. Полученный сигнал передается через согласованный фильтр, сопровождаемый нормальным приемником CP-OFDM. Это составляет и наращивание фильтрации и задержку до операции FFT.

Никакой исчезающий канал не рассматривается в этом примере, но шум добавляется к полученному сигналу достигнуть желаемого ОСШ.

% Add WGN
rxSig = awgn(txSigFOFDM, snrdB, 'measured');

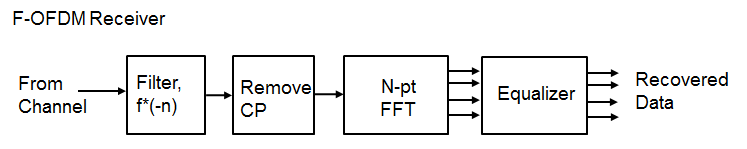

Получите операции по обработке, показаны в следующей схеме приемника F-OFDM.

% Receive matched filter
rxSigFilt = filtRx(rxSig);

% Account for filter delay
rxSigFiltSync = rxSigFilt(L:end);

% Remove cyclic prefix
rxSymbol = rxSigFiltSync(cpLen+1:end);

% Perform FFT
RxSymbols = fftshift(fft(rxSymbol));

% Select data subcarriers
dataRxSymbols = RxSymbols(offset+(1:numDataCarriers));

% Plot received symbols constellation
switch bitsPerSubCarrier
    case 2  % QPSK
        refConst = qammod((0:3).', 4, 'UnitAveragePower', true);
    case 4  % 16QAM
        refConst = qammod((0:15).', 16,'UnitAveragePower', true);
    case 6  % 64QAM
        refConst = qammod((0:63).', 64,'UnitAveragePower', true);
    case 8  % 256QAM
        refConst = qammod((0:255).', 256,'UnitAveragePower', true);
end
constDiagRx = comm.ConstellationDiagram( ...
    'ShowReferenceConstellation', true, ...
    'ReferenceConstellation', refConst, ...
    'Position', figposition([20 15 30 40]), ...
    'EnableMeasurements', true, ...
    'MeasurementInterval', length(dataRxSymbols), ...
    'Title', 'F-OFDM Demodulated Symbols', ...
    'Name', 'F-OFDM Reception', ...
    'XLimits', [-1.5 1.5], 'YLimits', [-1.5 1.5]);
constDiagRx(dataRxSymbols);

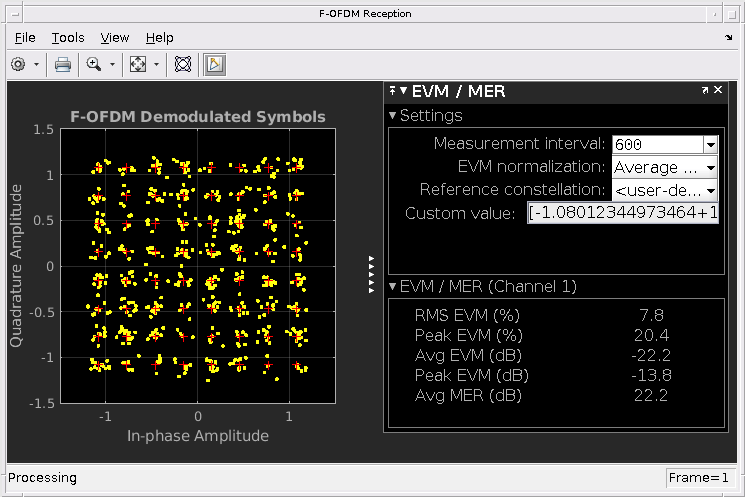

Figure F-OFDM Reception contains an axes and other objects of type uiflowcontainer, uimenu, uitoolbar. The axes with title F-OFDM Demodulated Symbols contains 2 objects of type line. This object represents Channel 1.

% Channel equalization is not necessary here as no channel is modeled

% BER computation
BER = comm.ErrorRate;

% Perform hard decision and measure errors
rxBits = qamdemod(dataRxSymbols, 2^bitsPerSubCarrier, 'OutputType', 'bit', ...
    'UnitAveragePower', true);
ber = BER(bitsIn, rxBits);

disp(['F-OFDM Reception, BER = ' num2str(ber(1)) ' at SNR = ' ...
    num2str(snrdB) ' dB']);
F-OFDM Reception, BER = 0.00083333 at SNR = 18 dB
% Restore RNG state
rng(s);

Как подсвечено, Ф-ОФДМ добавляет этап фильтрации в существующую обработку CP-OFDM в обоих передача, и получите концы. Пример демонстрирует выделение полной полосы для пользователя, но тот же подход может быть применен для нескольких полос (один на пользователя) для восходящей асинхронной операции.

Обратитесь к comm.OFDMDemodulator Система object™, который может использоваться, чтобы реализовать демодуляцию CP-OFDM после, получает согласованную фильтрацию.

Заключение и дальнейшее исследование

Пример представляет основные характеристики схемы модуляции F-OFDM и в передаче, и получите концы системы связи. Исследуйте различные значения системного параметра для количества блоков ресурса, количества поднесущих на блоки, отфильтруйте длину, настройте смещение и ОСШ.

Схема модуляции Универсального фильтрованного мультипоставщика услуг (UFMC) является другим подходом к отфильтрованному OFDM поддиапазона. Для получения дополнительной информации смотрите UFMC по сравнению с примером Модуляции OFDM. Этот пример F-OFDM использует один поддиапазон, в то время как пример UFMC использует несколько поддиапазонов.

F-OFDM и UFMC и фильтрация временного интервала использования с тонкими различиями в пути фильтр спроектированы и применены. Для UFMC длина фильтра ограничивается быть равной длине циклического префикса, в то время как для F-OFDM, это может превысить длину CP.

Для F-OFDM создание фильтра приводит к небольшой потере в ортогональности (строго говоря), которая влияет только на поднесущие ребра.
