Разверните квантованный сетевой пример

В этом примере показано, как обучаться, скомпилируйте и разверните dlhdl.Workflow объект, который квантовал Alexnet как сетевой объект при помощи Пакета Поддержки Deep Learning HDL Toolbox™ для FPGA Xilinx и SoC. Квантование помогает уменьшать требования к памяти глубокой нейронной сети путем квантования весов, смещений и активаций слоев сети к 8-битным масштабированным целочисленным типам данных. Использование MATLAB®, чтобы получить предсказание следует из целевого устройства.

Необходимые продукты

В данном примере вам нужно:

  • Deep Learning Toolbox ™

  • Deep Learning HDL Toolbox ™

  • Библиотека квантования модели Deep Learning Toolbox

  • Пакет поддержки Deep Learning HDL Toolbox для FPGA Xilinx и устройств SoC

  • Интерфейс MATLAB Coder для библиотек глубокого обучения.

Загрузите предварительно обученный SeriesNetwork

Загружать предварительно обученную серийную сеть AlexNet, введите:

snet = alexnet;

Просмотреть слои предварительно обученной серийной сети, введите:

analyzeNetwork(snet);

Первый слой, входной слой для изображений, требует входных изображений размера 227 227 3, где 3 количество цветовых каналов.

inputSize = snet.Layers(1).InputSize;

inputSize = 1×3

227 227 3

Задайте наборы данных обучения и валидации

Этот пример использует the logos_dataset набор данных. Набор данных состоит из 320 изображений. Создайте augmentedImageDatastore возразите, чтобы использовать для обучения и валидации.

curDir = pwd;
newDir = fullfile(matlabroot,'examples','deeplearning_shared','data','logos_dataset.zip');
copyfile(newDir,curDir,'f');

unzip('logos_dataset.zip');

imds = imageDatastore('logos_dataset', ...
    'IncludeSubfolders',true, ...
    'LabelSource','foldernames');

[imdsTrain,imdsValidation] = splitEachLabel(imds,0.7,'randomized');

Замените последние слои

Последние три слоя предварительно обученной сети net сконфигурированы для 1 000 классов. Эти три слоя должны быть подстроены для новой проблемы классификации. Извлеките все слои, кроме последних трех слоев, от предварительно обученной сети.

layersTransfer = snet.Layers(1:end-3);

Передайте слои новой задаче классификации, заменив последние три слоя на полносвязный слой, softmax слой и классификацию выходной слой. Установите полносвязный слой иметь тот же размер как количество классов в новых данных.

numClasses = numel(categories(imdsTrain.Labels));

numClasses = 32

layers = [
    layersTransfer
    fullyConnectedLayer(numClasses,'WeightLearnRateFactor',20,'BiasLearnRateFactor',20)
    softmaxLayer
    classificationLayer];

Обучение сети

Сеть требует входных изображений размера 227 227 3, но изображения в хранилищах данных изображений имеют различные размеры. Используйте увеличенный datastore изображений, чтобы автоматически изменить размер учебных изображений. Задайте дополнительные операции увеличения, чтобы выполнить на учебных изображениях, таких как случайное зеркальное отражение учебных изображений вдоль вертикальной оси и случайным образом перевода их до 30 пикселей горизонтально и вертикально. Увеличение данных помогает препятствовать тому, чтобы сеть сверхсоответствовала и запомнила точные детали учебных изображений.

pixelRange = [-30 30];
imageAugmenter = imageDataAugmenter( ...
    'RandXReflection',true, ...
    'RandXTranslation',pixelRange, ...
    'RandYTranslation',pixelRange);
augimdsTrain = augmentedImageDatastore(inputSize(1:2),imdsTrain, ...
    'DataAugmentation',imageAugmenter);

Чтобы автоматически изменить размер изображений валидации, не выполняя дальнейшее увеличение данных, используйте увеличенный datastore изображений, не задавая дополнительных операций предварительной обработки.

augimdsValidation = augmentedImageDatastore(inputSize(1:2),imdsValidation);

Задайте опции обучения. Для передачи обучения сохраните функции от ранних слоев предварительно обученной сети (переданные веса слоя). Чтобы замедлить изучение в переданных слоях, установите начальную скорость обучения на маленькое значение. Задайте мини-пакетный размер и данные о валидации. Программное обеспечение проверяет сеть каждый ValidationFrequency итерации во время обучения.

options = trainingOptions('sgdm', ...
    'MiniBatchSize',10, ...
    'MaxEpochs',6, ...
    'InitialLearnRate',1e-4, ...
    'Shuffle','every-epoch', ...
    'ValidationData',augimdsValidation, ...
    'ValidationFrequency',3, ...
    'Verbose',false, ...

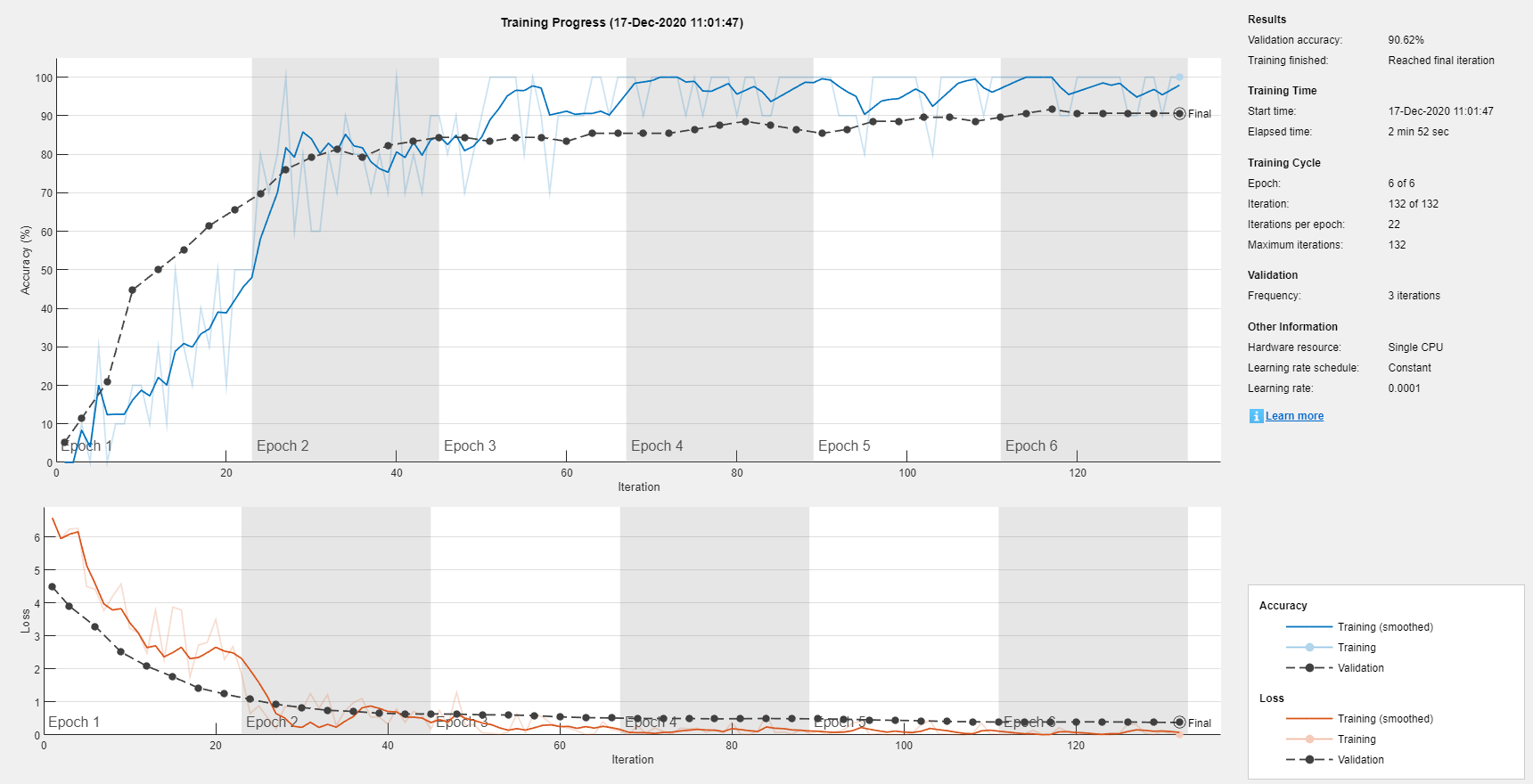

    'Plots','training-progress');

Обучите сеть, которая состоит из переданных и новых слоев. По умолчанию, trainNetwork использует графический процессор, если вы доступны (требует Parallel Computing Toolbox™ и поддерживаемого устройства графического процессора. Для получения дополнительной информации смотрите Поддержку графического процессора Релизом (Parallel Computing Toolbox)). В противном случае сеть использует центральный процессор (требует Интерфейса MATLAB Coder для Глубокого обучения Libraries™). Можно также задать среду выполнения при помощи 'ExecutionEnvironment' аргумент значения имени trainingOptions.

netTransfer = trainNetwork(augimdsTrain,layers,options);

Создайте dlquantizer Объект

Создайте dlquantizer возразите и задайте сеть, чтобы квантовать. Задайте среду выполнения как FPGA.

dlQuantObj = dlquantizer(netTransfer,'ExecutionEnvironment','FPGA');

Калибруйте квантованную сеть

The dlquantizer возразите калибровочным данным об использовании, чтобы собрать динамические диапазоны для настраиваемых параметров свертки и полносвязных слоев сети.

Для лучших результатов квантования калибровочные данные должны быть представителем фактических входных параметров, предсказанных сетью LogoNet. Ускорьте калибровочный процесс путем сокращения калибровочного набора данных до 20 изображений.

imageData = imageDatastore(fullfile(curDir,'logos_dataset'),...
 'IncludeSubfolders',true,'FileExtensions','.JPG','LabelSource','foldernames');
imageData_reduced = imageData.subset(1:20);
dlQuantObj.calibrate(imageData_reduced)

Создайте целевой объект

Создайте целевой объект с пользовательским именем для вашего целевого устройства и интерфейса, чтобы соединить ваше целевое устройство к хосту - компьютеру. Интерфейсные опции являются JTAG и Ethernet. Чтобы использовать JTAG, установите Набор Проекта Xilinx™ Vivado™ 2020.1. Установить Xilinx Vivado toolpath, введите:

% hdlsetuptoolpath('ToolName', 'Xilinx Vivado', 'ToolPath', 'C:\Xilinx\Vivado\2020.1\bin\vivado.bat');

Создать целевой объект, введите:

hTarget = dlhdl.Target('Xilinx','Interface','Ethernet');

В качестве альтернативы можно также использовать интерфейс JTAG.

% hTarget = dlhdl.Target('Xilinx', 'Interface', 'JTAG');

Создайте объект рабочего процесса

Создайте объект dlhdl.Workflow класс. Когда вы создаете класс, экземпляр объекта dlquantizer, имени потока битов, и целевая информация указана. Задайте dlQuantObj как сеть. Убедитесь, что имя потока битов совпадает с типом данных и платой FPGA, для которой вы предназначаетесь. В этом примере целевая плата FPGA является платой ZCU102 SOC Xilinx, и поток битов использует int8 тип данных.

hW = dlhdl.Workflow('Network', dlQuantObj, 'Bitstream', 'zcu102_int8','Target',hTarget);

Скомпилируйте квантованную серийную сеть

Чтобы скомпилировать квантованную сеть серии AlexNet, запустите функцию компиляции dlhdl.Workflow объект.

dn = hW.compile
### Compiling network for Deep Learning FPGA prototyping ...
### Targeting FPGA bitstream zcu102_int8 ...
### The network includes the following layers:

     1   'data'          Image Input                   227×227×3 images with 'zerocenter' normalization                                  (SW Layer)
     2   'conv1'         Convolution                   96 11×11×3 convolutions with stride [4  4] and padding [0  0  0  0]               (HW Layer)
     3   'relu1'         ReLU                          ReLU                                                                              (HW Layer)
     4   'norm1'         Cross Channel Normalization   cross channel normalization with 5 channels per element                           (HW Layer)
     5   'pool1'         Max Pooling                   3×3 max pooling with stride [2  2] and padding [0  0  0  0]                       (HW Layer)
     6   'conv2'         Grouped Convolution           2 groups of 128 5×5×48 convolutions with stride [1  1] and padding [2  2  2  2]   (HW Layer)
     7   'relu2'         ReLU                          ReLU                                                                              (HW Layer)
     8   'norm2'         Cross Channel Normalization   cross channel normalization with 5 channels per element                           (HW Layer)
     9   'pool2'         Max Pooling                   3×3 max pooling with stride [2  2] and padding [0  0  0  0]                       (HW Layer)
    10   'conv3'         Convolution                   384 3×3×256 convolutions with stride [1  1] and padding [1  1  1  1]              (HW Layer)
    11   'relu3'         ReLU                          ReLU                                                                              (HW Layer)
    12   'conv4'         Grouped Convolution           2 groups of 192 3×3×192 convolutions with stride [1  1] and padding [1  1  1  1]  (HW Layer)
    13   'relu4'         ReLU                          ReLU                                                                              (HW Layer)
    14   'conv5'         Grouped Convolution           2 groups of 128 3×3×192 convolutions with stride [1  1] and padding [1  1  1  1]  (HW Layer)
    15   'relu5'         ReLU                          ReLU                                                                              (HW Layer)
    16   'pool5'         Max Pooling                   3×3 max pooling with stride [2  2] and padding [0  0  0  0]                       (HW Layer)
    17   'fc6'           Fully Connected               4096 fully connected layer                                                        (HW Layer)
    18   'relu6'         ReLU                          ReLU                                                                              (HW Layer)
    19   'drop6'         Dropout                       50% dropout                                                                       (HW Layer)
    20   'fc7'           Fully Connected               4096 fully connected layer                                                        (HW Layer)
    21   'relu7'         ReLU                          ReLU                                                                              (HW Layer)
    22   'drop7'         Dropout                       50% dropout                                                                       (HW Layer)
    23   'fc'            Fully Connected               32 fully connected layer                                                          (HW Layer)
    24   'softmax'       Softmax                       softmax                                                                           (SW Layer)
    25   'classoutput'   Classification Output         crossentropyex with 'adidas' and 31 other classes                                 (SW Layer)

3 Memory Regions created.

Skipping: data
Compiling leg: conv1>>pool5 ...
Compiling leg: conv1>>pool5 ... complete.
Compiling leg: fc6>>fc ...
Compiling leg: fc6>>fc ... complete.
Skipping: softmax
Skipping: classoutput
Creating Schedule...
.........
Creating Schedule...complete.
Creating Status Table...
........
Creating Status Table...complete.
Emitting Schedule...
......
Emitting Schedule...complete.
Emitting Status Table...
..........
Emitting Status Table...complete.

### Allocating external memory buffers:

          offset_name          offset_address     allocated_space
    _______________________    ______________    _________________

    "InputDataOffset"           "0x00000000"     "48.0 MB"
    "OutputResultOffset"        "0x03000000"     "4.0 MB"
    "SchedulerDataOffset"       "0x03400000"     "4.0 MB"
    "SystemBufferOffset"        "0x03800000"     "28.0 MB"
    "InstructionDataOffset"     "0x05400000"     "4.0 MB"
    "ConvWeightDataOffset"      "0x05800000"     "8.0 MB"
    "FCWeightDataOffset"        "0x06000000"     "56.0 MB"
    "EndOffset"                 "0x09800000"     "Total: 152.0 MB"

### Network compilation complete.
dn = struct with fields:
             weights: [1×1 struct]
        instructions: [1×1 struct]
           registers: [1×1 struct]
    syncInstructions: [1×1 struct]

Поток битов программы на FPGA и Веса Сети Загрузки

Чтобы развернуть сеть на оборудовании Xilinx ZCU102 SoC, запустите развернуть функцию dlhdl.Workflow объект. Эта функция использует выход функции компиляции, чтобы программировать плату FPGA при помощи файла программирования. Это также загружает сетевые веса и смещения. Развернуть функция начинает программировать устройство FPGA, сообщения о ходе выполнения отображений, и время, которое требуется, чтобы развернуть сеть.

hW.deploy
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA.
### Loading weights to Conv Processor.
### Conv Weights loaded. Current time is 17-Dec-2020 11:06:56
### Loading weights to FC Processor.
### 33% finished, current time is 17-Dec-2020 11:06:57.
### 67% finished, current time is 17-Dec-2020 11:06:59.
### FC Weights loaded. Current time is 17-Dec-2020 11:06:59

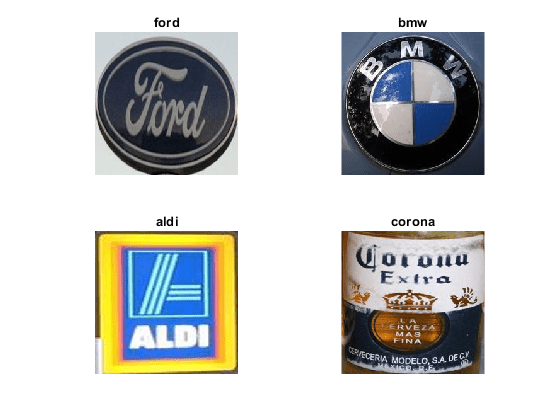

Загрузите изображения в качестве примера и запустите предсказание

Чтобы загрузить изображение в качестве примера, выполните predict функция dlhdl.Workflow объект, и затем отображает результат FPGA, введите:

idx = randperm(numel(imdsValidation.Files),4);
figure
for i = 1:4
    subplot(2,2,i)
    I = readimage(imdsValidation,idx(i));
    imshow(I)
    [prediction, speed] = hW.predict(single(I),'Profile','on');
    [val, index] = max(prediction);
    netTransfer.Layers(end).ClassNames{index}
    label = netTransfer.Layers(end).ClassNames{index}
    title(string(label));
end
### Finished writing input activations.
### Running single input activations.


              Deep Learning Processor Profiler Performance Results

                   LastFrameLatency(cycles)   LastFrameLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                    9088267                  0.04131                       1            9088267             24.2
    conv1                   713071                  0.00324
    norm1                   460546                  0.00209
    pool1                    88791                  0.00040
    conv2                   911059                  0.00414
    norm2                   270230                  0.00123
    pool2                    92782                  0.00042
    conv3                   297066                  0.00135
    conv4                   238155                  0.00108
    conv5                   166248                  0.00076
    pool5                    19576                  0.00009
    fc6                    3955696                  0.01798
    fc7                    1757863                  0.00799
    fc                      117059                  0.00053
 * The clock frequency of the DL processor is: 220MHz
ans =
'ford'
label =
'ford'
### Finished writing input activations.
### Running single input activations.


              Deep Learning Processor Profiler Performance Results

                   LastFrameLatency(cycles)   LastFrameLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                    9088122                  0.04131                       1            9088122             24.2
    conv1                   713003                  0.00324
    norm1                   460513                  0.00209
    pool1                    89083                  0.00040
    conv2                   910726                  0.00414
    norm2                   270238                  0.00123
    pool2                    92773                  0.00042
    conv3                   297151                  0.00135
    conv4                   238132                  0.00108
    conv5                   166415                  0.00076
    pool5                    19561                  0.00009
    fc6                    3955517                  0.01798
    fc7                    1757860                  0.00799
    fc                      117054                  0.00053
 * The clock frequency of the DL processor is: 220MHz
ans =
'bmw'
label =
'bmw'
### Finished writing input activations.
### Running single input activations.


              Deep Learning Processor Profiler Performance Results

                   LastFrameLatency(cycles)   LastFrameLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                    9088305                  0.04131                       1            9088305             24.2
    conv1                   713031                  0.00324
    norm1                   460263                  0.00209
    pool1                    88948                  0.00040
    conv2                   911216                  0.00414
    norm2                   270247                  0.00123
    pool2                    92514                  0.00042
    conv3                   297124                  0.00135
    conv4                   238252                  0.00108
    conv5                   166320                  0.00076
    pool5                    19519                  0.00009
    fc6                    3955853                  0.01798
    fc7                    1757867                  0.00799
    fc                      117055                  0.00053
 * The clock frequency of the DL processor is: 220MHz
ans =
'aldi'
label =
'aldi'
### Finished writing input activations.
### Running single input activations.


              Deep Learning Processor Profiler Performance Results

                   LastFrameLatency(cycles)   LastFrameLatency(seconds)       FramesNum      Total Latency     Frames/s
                         -------------             -------------              ---------        ---------       ---------
Network                    9088168                  0.04131                       1            9088168             24.2
    conv1                   713087                  0.00324
    norm1                   460226                  0.00209
    pool1                    89136                  0.00041
    conv2                   910865                  0.00414
    norm2                   270243                  0.00123
    pool2                    92511                  0.00042
    conv3                   297117                  0.00135
    conv4                   238363                  0.00108
    conv5                   166485                  0.00076
    pool5                    19504                  0.00009
    fc6                    3955608                  0.01798
    fc7                    1757867                  0.00799
    fc                      117060                  0.00053
 * The clock frequency of the DL processor is: 220MHz
ans =
'corona'
label =
'corona'

Смотрите также

Для просмотра документации необходимо авторизоваться на сайте
